前 言
常常有藥廠的制劑研發人員和我說：“我們希望自己在工作中，能夠基于QbD理念進行凍干工藝開發。用科學的方法進行凍干工藝開發”
每次我聽見大家這樣說，都很開心，這和我的理念、目標一致；
但和所有其他學科一樣，完成這樣的大目標，具體的我們需要怎么做呢；
有哪些基礎內容需要掌握，哪些實驗數據需要補充；
就好比你去參加高考，那小學、初中、高中的課本知識是需要熟練掌握的；
凍干沒有高考那么難，但完成這樣的目標，也有一些必備的基本知識需要先行掌握；
有了這些基本知識，你可以做凍干，但不一定能夠完成完整的“QbD理念凍干工藝開發”；
沒有這些基礎知識，你是無論如何也無法進行“QbD理念凍干工藝開發”；
知識空間要廣泛且深入，在非常全面的知識空間下畫出設計空間，在設計空間之內，設備精準的執行控制空間數據；
基 礎 和 系 統 知 識
目標：干燥產品提供安全、穩定、有效的藥物；
凍干過程需要確保最終產品滿足關鍵質量指標：低含水量、較短的重建時間、效價的保持、無菌性等；
因?yàn)閮龈墒且粋€能耗大、耗時長的過程，從實踐操作的角度來講，我們需要有工藝優化的步驟，使得最終的工藝：時間短、重現性好、穩健；
開發目標是：獲得一個在現有工業凍干機的控制精度條件下，在各參數邊界內預留一定余量、可穩定重復且高效（短時）的凍干工藝；

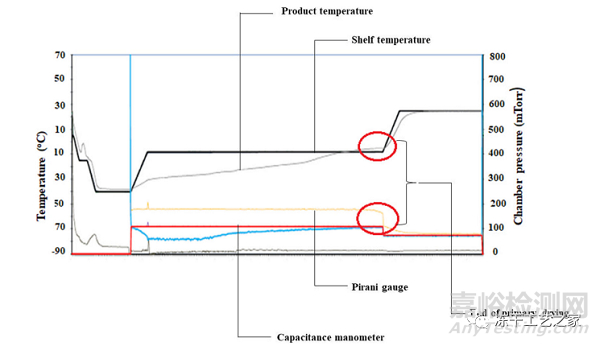

過程：
凍干工藝分由三個階段組成：
溶液預凍：從流動態到不可流動態；
一次干燥：完成冰的升華；
二次干燥：去除未凍結水；
預凍步驟非常重要，他有可能對最終產品的穩定性、外觀產生影響；
*預凍過程中部分成分結晶、低溫濃縮、溶質遷移、冰界面效應、相分離、冷變性等問題。
同時，預凍步驟又影響后續一次干燥、二次干燥的效率和效果；

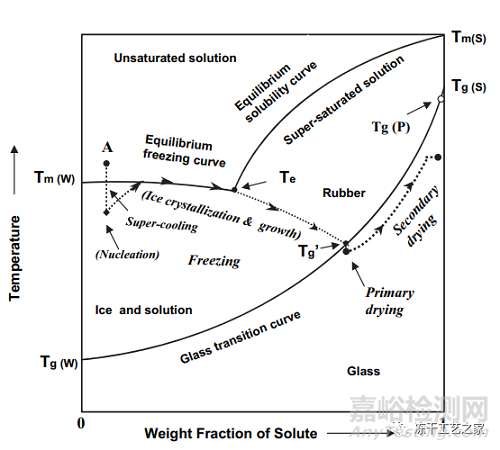

預凍降溫過程中，溶液有過冷和相變熱性能轉變，如：共晶或濃縮溶液的玻璃態轉變；
共晶轉變（Teu）通常為濃縮溶液中晶體溶質的表現；
玻璃態轉變溫度Tg’、塌陷溫度Tc通常為無定形溶質的表現；
部分干燥的樣品（一次干燥階段），對應塌陷溫度Tc；
Tc為一次干燥過程中允許的最高產品溫度（升華界面溫度）；
Tc溫度以上，已干燥相擁有足夠流動性（失去剛性結構）導致部分或完全塌陷；
通常情況，產品溫度低于最大允許溫度（Tc）2-3℃；
完全干燥后的樣品，對應玻璃化轉變溫度Tg；
Tg和產品水分有關，產品水分越高，Tg越低；
存儲過程中如果存儲溫度高于產品Tg，則產品出現塌陷，膠塞水分遷移常常導致這個現象；
二次干燥過程中，產品溫度應在Tg以下；
預凍階段的工藝參數必須準確設計（降溫斜率和保持時間）以獲得一致的冷凍矩陣結構；
實際工作中研發階段和生產階段的降溫斜率不一致是導致產品溫度變化的重要原因之一；
預凍階段的成核溫度影響冰晶尺寸大??；
低過冷溫度（高過冷程度）會形成小冰晶，較大的比表面積、較高的阻力，從而一次干燥階段阻力大時間長、同樣二次干燥條件得到的產品水分更低；
預凍階段加入退火步驟，可以減少冰晶的異質性，從而得到更短的一次干燥時間；
退火也可以使得結晶輔料（如：甘露醇、甘氨酸）更加徹底的結晶；
凍干的第二階段是一次干燥或者說冰的升華階段。
此步驟在一定的真空條件下（如：0.1-0.4mbar）和較低的板層溫度（如：低于0℃）進行；
從冷凍基質中升華的水汽的路徑：粉餅的升華界面---已干燥相---西林瓶頂空---凍干膠塞開口---凍干機腔體---中隔閥通道---在冷阱凝結為冰；
冷凍的冰從產品中升華出來，到達冷阱再次被冷凝；
冰的升華是一個需要大量能量的相變過程；
這個能量通過凍干機和環境提供：傳導、對流、輻射；
凍干是一個傳熱和傳質組合的過程，在這個過程中，兩種傳遞必須小心平衡以使得傳質（升華干燥速度）處于上風，從而避免因?yàn)闊崃糠e累過多導致樣品塌陷或融化；
影響傳熱、傳質的因素，見此系列后面的文章，會有專題進行討論；
凍干的最后一個階段是二次干燥；
二次干燥在產品穩定性能耐受的最高溫度下進行（如20-45℃），腔體壓力進一步降低；
此步驟通過解吸干燥的方式，去除未凍結的水分；
典型的凍干過程步驟：
將溶液用除菌過濾器進行過濾；
灌裝溶液到西林瓶并半加塞；
將西林瓶用抽底托盤放入凍干機板層；
冷卻板層，完成溶液預凍；
抽真空、加熱板層進入一次干燥讓冰升華；
進一步加熱板層去除未凍結水；
干燥結束反填無菌空氣或氮?dú)猓?/span>
壓塞；
凍干機破真空；
下料；
用鋁蓋完成軋蓋；
最后的話：
知識空間是需要廣泛而深入的；
知識空間---設計空間---驗證空間---控制空間；
以上內容的知識點非常濃縮；
基本上每句話，對應著一篇文獻；
每個知識點如想深入研究，可檢索文末相關文獻；
本篇文章所有內容都是凍干中最最基礎的內容，如果你想執行最終的QbD理念，每句話都務必徹底弄清楚，弄明白---知其然知其所以然。
參考文獻：
[1] Al-Hussein A, Gieseler H (2012) The effect of mannitol crystallization in mannitol-sucrose systems on LDH stability during freeze-drying. J Pharm Sci 101:2534–2544
[2] Bhatnagar BS, Bogner RH, Pikal MJ (2007) Protein stability during freezing: separation of stresses and mechanisms of protein stabilization. Pharm Dev Technol 12:505–523
[3] Bhatnagar BS, Pikal MJ, Bogner RH (2008) Study of the individual contributions of ice formation and freeze-concentration on isothermal stability of lactate dehydrogenase during freezing. J Pharm Sci 97:798–814
[4] Cao W, Xie Y, Krishnan S, Lin H, Ricci M (2013) Influence of process conditions on the crystallization and transition of metastable mannitol forms in protein formulations during lyophilization. Pharm Res 30:131–139
[5] Chongprasert S, Knopp SA, Nail SL (2001) Characterization of frozen solutions of glycine. J Pharm Sci 90:1720–1728
[6] Gomez G, Pikal MJ, Rodriguez-Hornedo N (2001) Effect of initial buffer composition on pH changes during far-from-equilibrium freezing of sodium phosphate buffer solutions. Pharm Res 18:90–97
[7]Izutsu K, Aoyagi N, Kojima S (2005) Effect of polymer size and cosolutes on phase separation of poly(vinylpyrrolidone) (PVP) and dextran in frozen solutions. J Pharm Sci 94:709–717
[8]Li X, Nail SL (2005) Kinetics of glycine crystallization during freezing of sucrose/glycine excipient systems. J Pharm Sci 94:625–631
[9]Lu X, Pikal MJ (2004) Freeze-drying of mannitol-trehalose-sodium chloride-based formulations: the impact of annealing on dry layer resistance to mass transfer and cake structure. Pharm Dev Technol 9:85–95
[10]Padilla AM, Pikal MJ (2010) The study of phase separation in amorphous freeze-dried systems, part 2: Investigation of raman mapping as a tool for studying amorphous phase separation in freeze-dried protein formulations. J Pharm Sci 100:1467–1474
[11]Patel SM, Bhugra C, Pikal MJ (2009) Reduced pressure ice fog technique for controlled ice nucleation during freeze-drying. AAPS Pharm Sci Technol 10:1406–1411
