隨著過程分析技術( process analysis technology，PAT) 在制藥行業越來越受到重視，美國食品藥品監督管理局( FDA) 等官方機構正在積極推動應用PAT 技術，力圖從過程、工藝上保證產品的質量，改變目前主要依靠認證認可檢查的現狀。本文綜述了制藥行業中的PAT 相關法規/指導原則發展進程以及常用的PAT 工具和相關應用進展，為加強我國制藥行業對PAT 的理解提供一定參考，推動制藥企業將其融入生產過程，從藥品質量的源頭抓起，提高藥品質量。
過程分析技術( process analytical technology，PAT) 是主要指以保證產品最終質量為目的，通過對藥品制造過程中有關原料、輔料等物料以及工藝的關鍵參數及指標進行實時測定的過程，是實現質量源于設計( QbD) 理念的有效工具。采用PAT 用于優化制藥工藝和質量控制，實現藥品從研發到生產的技術銜接和產品質量一致性，從而實現制藥工程項目的全生命周期管理。本文綜述了PAT 在制藥行業中的相關法規、工具及應用等現狀，以期對我國制藥行業發展有所啟發。
1、制藥行業中的PAT相關法規/指導原則
PAT 理念最早源于1993 年美國分析化學家協會(AOAC) 發起的一次論壇，后于2004 年由美國食品藥品監督管理局(FDA) 正式發布了關于PAT 的制藥工業指導原則［1-2］。同時也是制藥工業的第一個正式的法規性指導原則。該指導原則的發布，使得越來越多的制藥企業開始重視QbD 理念，并開始引入PAT 以實現藥品生產過程的全程監控，以更好的保證藥品的質量。
為了推行科學監管理念，鼓勵制藥企業不斷創新與發展，各國監管部門和組織均對PAT 的相關指南、標準或應用作了極大的努力(圖1) ［3-5］。如FDA 于2006 年發布了動態藥品生產管理規范(CGMP) 工業指南， 2011 年發布了改版的工藝驗證指南， 2013 年美國注射劑協會發布的第60 號技術報告中，均在相關章節闡述了PAT 技術的重要性，以及相關技術規范及要求。2015 年FDA 又發布了工業界開發和申報近紅外分析方法指導原則草案。同時人用藥品注冊技術規定國際協調會(ICH) 也發布了多個相關文件， ICH Q8、ICHQ9、ICH Q10 和ICH Q12 等，來表達產品開發、技術轉移、商業化生產等行為中QbD 和PAT 理念的重要性，從而細化了PAT 在生產過程中需深刻理解的具體范圍和要求，是實施PAT 所需的理論基礎之一。

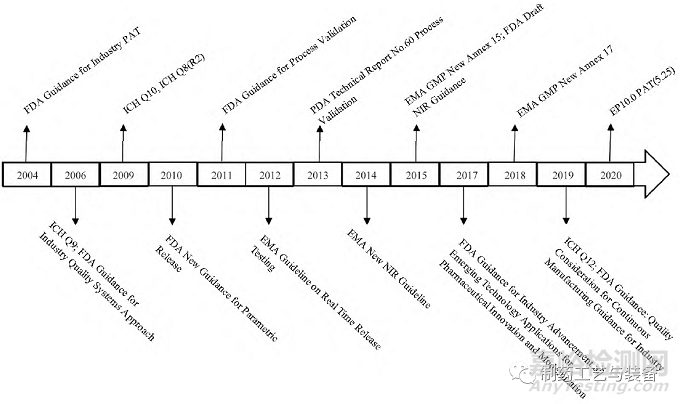

圖1 歐美制藥工業中過程分析技術( PAT) 相關指導原則概覽
同時歐美制藥發達國家的藥典為協助或推進實行PAT技術，作了大量的工作，其中美國藥典(USP) 兩項最主要的工作是: 在其PAT 主要分析技術手段近紅外光譜＜ 1119 ＞和拉曼光譜＜ 1120 ＞ 章節中對二者作為PAT 應用工具的應用范圍、技術要求、儀器設備性能確認等作了詳細的說明和規定。歐洲藥典(EP) 作為歐洲地區唯一的藥品質量標準指導性文獻，由歐洲藥品質量管理局(EDQM) 出版發行，其在EP10. 0 最新版本中增加了目前全球唯一的專門性PAT藥典指導原則: PAT(5. 25) 。其在具體內容中著重于描述分析技術與制造過程的銜接，以此作為加強過程控制和提高過程理解的手段。并同時還新增或修訂了PAT 相關的多個技術章節，包括近紅外光譜(2. 2. 40) 、拉曼光譜(2. 2. 48) 、化學成像(5. 24) 、化學計量學方法用于分析數據(5. 21) 等。
由上述歐美國家制藥領域PAT 相關法規、指南及指導原則可知，PAT 技術于2004 年FDA 首次在制藥工業提出至今，隨著各類儀器技術的發展，以及連續制造(CM) 、智慧制造等理念的發展，PAT 技術已逐步從構思、實驗室階段逐漸向制藥工業應用化發展，并對各國的藥監部門如何監管審批提出了新的挑戰。
2、制藥行業中的PAT工具
PAT 中的分析是涉及多學科的綜合分析，PAT 中的過程是貫穿于整個藥品生產的過程。FDA 提出的PAT 測量包括3 種類型，即: 近線檢測(at-line)、在線檢測(on-line)、線內檢測(in-line)。近線測量涉及將樣品從工藝流程轉移到分析設備，分析設備與工藝流程相互脫離，但又靠近工藝流程，使檢測過程延遲小，因此可以根據測量的結果進行工藝調整。在線檢測是將生產過程中的樣品從生產裝備中引出后自動引入分析儀器進行監測并根據試驗性質決定轉移的部分可否返回工藝流; 在線分析方式中，PAT 工具與生產流程分別作為側線與主線組合在一起。線內檢測通過在生產設備或流程內部需要檢測質量的部位安裝傳感器或者測量探頭進行分析工作，PAT 工具與生產設備往往可視作一體式。在線與線內2種檢測方式將分析技術轉移到過程流中，通常支持快速和自動化的過程調整。
相比傳統的分析技術，PAT 具有以下優勢: 促進參數的快速測試而不破壞樣品; 可以立即做出關鍵決策和流程調整; 提高自動化程度，保證操作人員的安全性; 能夠確定和解釋所有的變異的關鍵來源; 使用的材料所建立的設計空間、工藝參數、制造、環境和其他條可以準確可靠地預測產品質量屬性［6］。
目前，PAT 研究的分析工具包括光譜技術、光學成像技術，動態光散射、氣相色譜(GC) 、質譜(MS) 、核磁共振(NMＲ) 、紅外光譜(IＲ) 、紫外-可見光譜(UV-Vis) 及X 射線熒光(XＲF) 等。其中制藥行業研究最多，且應用最廣的是光譜技術主要是: 近紅外光譜(NIＲ) 技術、拉曼(Ｒaman) 光譜技術［7］。
2.1近紅外光譜
由于NIＲ是PAT最常用的分析工具之一，各國藥典都有相關章節的收載。同時歐洲藥品管理局(EMA) 和FDA都要相關的重要指導原則。2015 年FDA發布了工業界開發和申報近紅外分析方法指導原則草案(＜ Development and submission of near infrared analytical procedures，Guidance for industry，Draft guidance ＞)，該指導原則明確了制藥工業在新藥申請及申請主文件中采用NIＲ方法的開發、驗證、變更需考慮的關注點以及需提交的文件資料。NIＲ光譜具有快速、無損和同時測定多種性質的優勢，已逐步應用于藥品生產的多個環節，如混合、干燥、壓片、包衣、預處理、包裝等，為生產過程提供在線、實時的質量信息［8］。
現代NIＲ技術由NIＲ儀、化學計量學軟件技術和統計校正模型3個部分組成。一般操作流程是，根據樣品的NIＲ譜圖特性，采用適合的化學計量學方法，建立校正模型，實現定性、定量分析或者在線過程分析。此外，硬件部分，干涉儀的發展和應用促使傅里葉變換型光譜儀的抗震能力大大增強，可實現便攜、車載的功能，大大增強了其應用于生產過程環境的適用性。
2.2拉曼光譜
盡管近紅外光譜技術在制藥行業仍占主導地位，但Ｒaman光譜技術的利用正變得越來越廣泛。Ｒaman 光譜是一種非彈性散射光譜，因為其與入射光頻率不同的散射光譜進行分析以得到分子振動、轉動方面信息，并應用于分子結構研究的一種分析方法。
藥物的生產過程很容易導致晶型轉化，特別是當亞穩態的晶型作為主藥的時候。藥品開發過程中，最佳的劑型設計，輔料的正確選擇，生產方式的制定，與溶出試驗的監控是一套完整的流程。而Ｒaman 光譜是唯一1個能夠從藥品分子的層次，適用于上述整個流程中每一環節的藥品晶型實時監測的儀器［9］。
2020年版《中國藥典》、USP、EP都提到了一種最新的拉曼光譜技術———空間位移拉曼光譜(SOＲS) ，SOＲS 可分析數毫米厚的樣品，也可以對不透明包裝內的材料進行化學分析。例如，乙醇是常用的醫療用品和有機溶劑，當其被裝在透明聚對苯二甲酸乙二醇酯(PET) 塑料中。用傳統Ｒaman僅得到包裝的光譜信息，而通過SOＲS 甚至能夠獲得21 mm厚度的PET 瓶內的乙醇譜圖［10］。因此，SOＲS 能夠輕松實現原輔料鑒別，減少物料開包檢測帶來的污染風險，更好地滿足日益嚴格的法規要求。
2.3其他
除了上述提到的幾種傳統的PAT 工具，目前有越來越多的新型分析方法加入進來。激光誘導熒光技術(LIF) 是在藥物制劑中進行熒光材料的選擇(通常有效成分) 。LIF 技術是一種非破壞性的PAT 分析工具，用來分析攪拌動力學和混合一致性，以及藥片有效成分的含量。LIF 在制藥行業有非常大的用處，因為近兩百種的活性成分中60%有發熒光的特性。在線LIF 的好處是獲得實時混合動力學的結果和減少由于取樣所導致的錯誤和時間浪費［11］。
聚焦光束反射測量技術(FBＲM) 可以在原位條件下，實時追蹤顆粒和液滴的變化情況。最初是作為實時在線顆粒表征技術而發明的，經不斷研究與完善，現能對高濃度的漿料和顆粒體系進行實時測量。FBＲM 獨特的設計結構確保即使在高濃度及不透明的溶液體系下，依然能對顆粒粒徑和相對顆粒數進行高重復性和高重現性的測量［12］。
激光誘導擊穿光譜(LIBS) 技術通過超短脈沖激光聚焦樣品表面形成等離子體，進而對等離子體發射光譜進行分析以確定樣品的物質成分及含量。超短脈沖激光聚焦后能量密度較高，可以將任何物態的樣品激發形成等離子體，LIBS(原則上) 可以分析任何物態的樣品。LIBS 以其可原位、在線、同時分析多種元素成分的優點，成為流程工業現場檢測關注的重要技術［13］。
2.4模型建立方法
在將PAT 工具用于制藥過程監測時，由于物料體系復雜，待測關鍵工藝參數(CPAs) 或關鍵質量屬性(CQAs) 的譜圖信息可能相互重疊或被其他干擾信息掩蓋，無法從中直接獲取所需信息，且采集過程中存在因儀器或環境而引入的噪聲。因此，通常需要使用化學計量學方法提取有用信息，并選擇合適的算法建立多元定性或定量分析模型，以實現分析目的。解決定性分析問題需要用到化學計量學中的模式識別方法。模式識別方法根據學習過程可分為有監督模式識別方法和無監督模式識別方法。常用的有監督模式識別方法有: 距離判別(如馬氏距離、歐式距離) 、K-最鄰近(KNN) 、線性判別分析(LDA) 等; 而無監督模式識別中則是主成分分析、聚類分析等方法最為常用。常用的定量分析方法有主成分分析(PCA) 、偏最小二乘(PLS)、人工神經網絡(ANN) 以及支持向量機(SVM) 和最小二乘支持向量機(LS-SVM) 等［14］。此外，PLS、SVM、LS-SVM 也被用于定性分析。
PCA 是一種無監督的技術，通常用于減少數據的維數和對高光譜圖像中的信息進行分類。PCA 的核心是數據降維，從而消除原變量中的重疊信息。所得新變量為原變量的線性組合，新變量具有數目少、相互正交、能較好地表征原變量數據結構特征等優點。PCA 用于分析NIＲ，F(xiàn)TIＲ 和LIBS 光譜等［15］。
PCA 算法通過選擇主成分?jǐn)?shù)可有效濾除無效信息，同時解決了共線性問題，適用于復雜分析體系。不足之處在于PCA 僅對自變量矩陣進行分解降維，并沒有將因變量矩陣的噪音考慮在內，無法保證參與回歸的主成分與被測組分或性質相關。基于上述思想，PLS 算法同時分解自變量矩陣和因變量矩陣，然后將獲得的自變量和因變量的得分矩陣進行多元線性回歸，既達到了降維的目的，又具有模型簡單穩健、預測精度高、計算量小等優點，已成為目前過程分析領域應用最為廣泛的分析算法［16］。
ANN 是解釋因素和響應變量之間的非線性數據的強大工具，其原理是給網絡各種訓練樣本，然后根據網絡實際輸出和正確目標值之間的偏差修改各神經元間的連接權重，網絡不斷朝誤差減小的方向進行變化，直到實際輸出值與正確目標值的偏差滿足所需精度。人工神經網絡由1個輸入層和1個輸出層組成，其中輸入層從外部源( 數據文件，圖像，硬件傳感器等) 接收數據，1個或多個隱藏層處理數據，輸出層基于網絡功能提供1個或多個數據點［17］。
PAT是以確保成品質量為目標設計、分析與控制制造的一體化系統。樣品數據被采集后，經處理系統篩選、校正、驗證后，將得到的結果重新反饋于工藝流程，并對工藝流程進行調控，從而實現自動化生產。
3、PAT在制藥行業中的應用
目前禮來、強生、輝瑞等公司已運用PAT 實現了藥品的連續制造，并獲得了FDA 的批文。諾華、葛蘭素史克、龍沙以及天津天士力、華潤江中等藥企也通過PAT 實現了產品的中控放行。PAT 在醫藥行業的應用也受到了國內外許多專家和學者的關注［18］。
3.1在化學藥品生產過程中的應用
化學藥品智能化生產隨著數據化管理逐漸進步，而質量控制依賴人工手段滯后于生產過程。部分大型制藥企業研究的在線分析技術在化學藥品合成、混合、干燥、壓片、結晶、包衣、包裝等生產過程已發揮作用。近5 年部分相關文獻匯總，見表1。

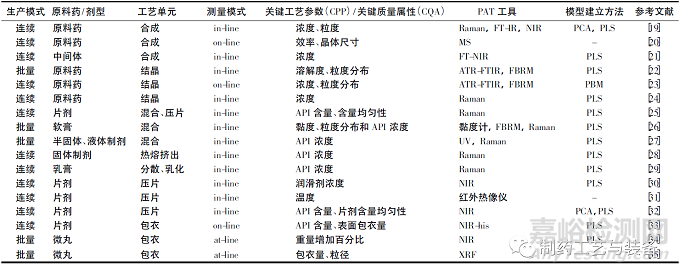

表1 近5年過程分析(PAT) 在化學藥品生產中部分應用實例文獻列表
原料藥(API) 合成是藥品生產的起始步驟，也是決定藥品安全有效的關鍵步驟。PAT 工具可實時監測合成過程變化趨勢，判斷合成終點，實現智能化控制合成過程。Loren等［20］報道了一種苯海拉明連續合成的高度集成方法。質譜(MS) 在整個系統中用于在線反應監控、離線產量定量，并作為反應篩選模塊，利用帶電微滴中的反應加速進行高通量路線篩選，針對反應效率進行了優化。Mitic 等［21］在管層流反應器進行9-烯丙基-2-氯硫雜蒽-9-醇的脫水反應，研究者設計線內FT-NIＲ 裝置實時監測該化合物反應過程并建立PLS模型，在線分析結果通過了近線NIＲ 結果及離線的HPLC 結果驗證并具有較高的預測準確率。此外，利用在線分析所得數據建立反應的動力學模型更精確地反映生產過程。
結晶是制藥工業生產API 中最常見的分離純化操作。近年來，應用PAT 工具對結晶過程進行實時監測，促進了研究人員對結晶過程機理的進一步理解。同時，將PAT 工具應用于結晶過程的開發、優化、設計、分析和調控，有助于確保API、工藝參數和最終產品的關鍵質量屬性達到設計指標，從而最終實現QBD 的理念。最常用的技術包括用于溶液濃度測量的衰減全反射傅里葉變換紅外光譜(ATＲ-FTIＲ) 和用于監測顆粒數量及其尺寸分布變化的FBＲM［22-23］、用于顆粒直接可視化的顆粒視覺和測量以及用于監測多晶型轉變的拉曼光譜［24］。
物料混合過程是制劑生產過程中的關鍵環節，混合不充分將使藥品質量不均一而混合過久則極大地浪費資源。傳統監控物料混合過程的方法分析時間長、破壞樣品、多次取樣藥品污染風險增加等弊端。因此，將NIＲ、Ｒaman 等方法應用于實時監測藥物的原輔料混合過程與FDA 提出的PAT的宗旨一致，對于確保最終產品的質量(例如片劑的含量均勻性) 至關重要。Nagy 等［25］運用線內拉曼光譜監測3組分(咖啡因、葡萄糖、硬脂酸鎂) 模型藥物系統的連續混合和壓片過程。使用PLS 定量方法對API 含量，混合均勻性和片劑含量均勻性進行實時分析。在線拉曼光譜監測表明，連續式攪拌機能夠生產出具有高均質性的共混物。還建立了基于拉曼光譜的API 進料器反饋控制，從而創建了一種“過程分析控制技術”(PACT) ，保證了所生產混合物中所需的API含量。
壓片通常是獲得片劑最終形式的最后一步。在工業規模上，PAT 的應用可以快速分析可以測量更多的樣品，從而提高了質量保證的統計意義。Sasakura 等［30］和Pauli 等［32］均研究了采用線內NIＲ 定量監測壓片設備進料管中API 或輔料濃度變化的可行性。Lee 等［31］的研究結果顯示了線內紅外熱成像技術在相同壓制力下生產的相同配方片劑之間進行區分的潛在能力。
在制藥工業中，為了實現藥物的持續釋放或控制釋放，通常對多顆粒制劑如微丸進行包衣。Nishii 等［33］ 和Naidu等［34］分別采用NIＲ 在線檢測和近線檢測方式監測包衣過程的均勻性，Nakano 等［35］證明了近線XＲF 可用作監測顆粒包衣過程的PAT，并成為制藥生產中的強大工具。
3.2在生物藥中的應用
生物制藥過程比傳統的化學藥制藥過程更為復雜。生物制藥過程所用原料較復雜，批次間存在質量差異，且生物技術藥物對生產過程極為敏感。因此，固定的工藝操作條件無法滿足質量控制需求，需要將PAT 用于生物制藥過程監測，保證生物技術藥物產品質量。
以發酵或細胞培養為代表的生物制藥上游環節，是整個生物制藥的最關鍵環節之一。通過檢測和控制CQAs，藥品質量的提高和生產成本的降低均存在較大空間。發酵液和細胞培養液的特點是組成復雜，通常氣、固、液三相共存，其組分和含量不斷變化。因此將PAT 用于生物制藥過程監測，也具有較大挑戰。已有研究中使用光譜技術監測的指標多為與發酵/培養“環境”、細胞生長和產品質量相關的指標。Sun 等［36］利用微型近紅外光譜儀線內監測發酵過程中氨基葡萄糖含量，控制發酵過程，這種便攜式儀器的實施能夠減少時間和分析成本。Eamonde-White 等［37］報道，利用表面增強拉曼光譜技術(SEＲS) 以及拉曼光譜聯合非線性模型預測控制器(NMPC) ，對中國倉鼠卵巢(CHO) 細胞培養中營養物濃度等參數進行在線監控，正在從實驗研究往GMP 生產應用上發展。
生物技術產品下游加工常用的純化操作包括復性、層析、過濾和制備色譜等，整個處理過程由若干個目的明確的操作單元組成，相互影響。常用的PAT 方法是通過在線液相色譜分析技術、NIＲ 分析技術檢測目標生物藥物純度變化，建立純化終點判斷方法，優化藥物純化工藝，提高生物藥的得率，減少純化過程中生物藥的活性破壞。West 等［38］展示了新型的PAT 方法，可在超濾和滲濾工藝操作過程中同時監控多個質量屬性。并開發了體積排阻色譜(SEC) 方法，對在線PAT 模式下賦形劑精氨酸，組氨酸和高分子量物質的測量。Lofgren 等［39］介紹了使用線內弱陰離子交換柱(捕獲步驟) 捕獲澄清的上清液，然后進行病毒滅活步驟和拋光步驟，實現CHO 細胞系產生的重組蛋白的純化，集成的連續過程大大提高了產率及生產率。
藥品制備步驟中，將輔料和活性藥物等配制起來，制成最終的配方。為增加生物制品穩定性，最后一步往往通過凍干流程實現。1 個良好的凍干工藝，應具有產品質量穩定、時間短、能耗低、凍干周期可控、可驗證的特征。在藥品凍干過程中，監控溫度以及準確判斷一次升華干燥和解析干燥結束點是凍干工藝中需要控制的關鍵。Ten Have 等［40］利用線內真空閥開閉頻率監測卡介苗(BCG) 的中試和生產規模的凍干過程，以確定生產規模初次干燥的終點。Vam 等［41］開發了一種近紅外光譜方法在線監測生物制藥的旋轉冷凍小瓶的干燥行為，這種方法可以使凍干過程可視化，并可以確定初次和二次干燥的終點。
3.3在生物藥中的應用
中成藥生產方式較為傳統，產品研發時對工藝?yán)斫獠蛔?，?dǎo)致目前中藥質量控制主要依靠生產經驗和終產品檢測，缺乏調控方法，不能有效應對藥材質量波動和工藝參數波動對產品質量的影響。中藥制藥過程中間體和終產品大多成分復雜。對于部分中藥品種，其制藥中間體和終產品缺乏物質基礎及分析方法研究，無法明確影響PAT 實現的干擾因素。
傳統的中成藥制藥過程包括提取、濃縮、水/醇沉、過濾、配液等。從藥材炮制到制藥過程，再到終產品檢測，PAT 均已在中成藥制藥過程監測中發揮了重要作用，為增加過程了解和提高質控水平提供了依據。PAT 在中成藥制藥過程監測中的部分應用見表2。

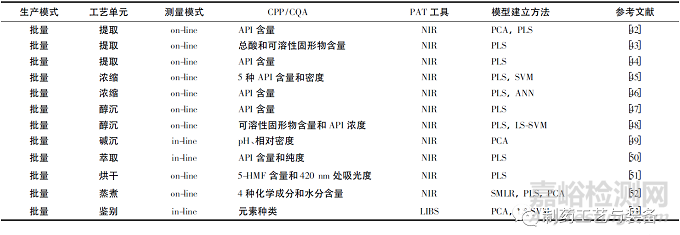

表2 近10年P(guān)AT在中成藥生產中部分應用實例文獻列表
提取過程是對傳統中藥制備過程中的一個重要步驟?；钚猿煞痔崛∵^程的本質是溶質溶解在溶劑中的傳質過程。為了提高生產效率和確保最終產品的質量，采用快速，可靠，無損在線實時測量方法在中藥制藥中具有重要的價值。Gao等［42］利用水作為監測中藥提取過程的探針，NIＲ 用于在線監測藥物提取過程，提出了一種利用水譜來了解整個提取過程并快速確定丹酚酸B( 中藥丹參的主要活性藥物成分) 含量的方法。Yang 等［43］同樣用NIＲ 光譜技術，在線監測金銀花提取過程。并建立了4 種不同的PLS 模型，比較了它們在預測2個質量參數( 總酸和可溶性固形物) 方面的性能。
濃縮過程是影響中成藥生產的必不可少的單元操作。濃縮過程的目的是除去存在于先前連接中間的溶劑(例如水，乙醇等) 。傳統上，濃縮過程的終點是由濃縮物的密度決定的，濃縮物的密度可能無法反映活性成分含量的變化并無法準確地判斷終點。因此，有必要確定有效成分的含量以監測濃縮過程。例如，NIＲ 光譜技術被Liu 等［45］用于在線監測中藥靈芝靈口服液濃縮過程中的多個物理及化學參數。Xue等［46］采用相同的PAT 工具建立了葛根滲濾濃縮過程中葛根素的快速測定方法，以高效液相色譜分析值為參考，通過PLS 回歸和ANN 生成校正模型。這些研究都證明了NIＲ 模型可用于濃縮過程中的在線質量控制。
水/醇沉是中藥生產中最常用的純化方法之一。在此過程中，去除了大量雜質，包括蛋白質，多糖，鹽，單寧和色素。提取物的初始組成，乙醇的濃度，乙醇的體積和沉淀溫度，所有這些變量都可能相互影響，并影響最終產品的質量屬性。因此，至關重要的是監視和控制這些變量并了解它們的復雜關系，以最大程度地減少沉淀過程中批次間的差異，從而確保一致的輸出。Jin 等［48］研究了NIＲ 光譜在丹紅注射液生產過程中醇沉工藝在線定量監測中的應用。分析關鍵的中間質量屬性: 可溶性固形物( SSC) 和丹參素的濃度( DSS) 等。而Li 等［49］以復方阿膠口服液的堿沉法為例，對線內收集的NIＲ 光譜進行多路主成分分析。結果表明，基于近紅外光譜的多變量工藝軌跡可以有效反映批次間的重現性，也有助于中藥生產中故障批次的診斷。
從表2可以看出，在中藥制藥過程監測中，NIＲ 光譜技術是應用最廣泛的PAT 工具，PLS 算法是使用最廣泛的建模方法。除了以上介紹的幾個中成藥生產的重要步驟，PAT 工具在其他工藝過程中也有應用。例如，Xiong 等［50］以液-液萃取為典型實例，以探索線內NIＲ 光譜結合多變量分析在中藥分批生產過程監控中的潛力。Li 等［51］以檳榔，麥芽和山楂3 種中藥材的烘干過程為實例，使用NIＲ 建立了5-( 羥甲基)糠醛( 5-HMF) 含量和420 nm 吸光度的兩種模型，該模型對于在線分析和質量控制具有魯棒性，準確性和可重復性。Zhou 等［52］探索了NIＲ 光譜技術用于在線監測天麻根莖蒸制過程的潛在用途，以確定在蒸煮過程中4 種化學成分和水分變化。在上面的基礎上，NIＲ 可以有效地實時監視產品質量，從而獲得最佳質量的產品。
4、結論及展望
隨著智能制造、連續制造在制藥業的應用日益廣泛，PAT的應用也愈發廣泛。PAT 工具與化學計量學相結合，可以成為強大的實時監控系統，并通過防止過程中的危險故障而提供安全的過程操作。采用PAT 替代傳統的質量控制實驗室檢測，不僅可以提高生產效率，降低質量控制實驗室檢測費用，減少廢液的產生，實現綠色生產; 還可以提升產品批次間的一致性。目前各國監管機構也都鼓勵制藥企業在生產過程中采用PAT。
PAT 在國內藥品生產領域的研究仍處于起始階段。我國醫藥生產長期以來采用傳統的生產方式，大多數企業的制藥過程自動化程度不高，控制方案簡單，控制效果不盡人意。許多制藥企業規模小、經濟實力比較弱，而實現PAT 的成本相對較高。制藥行業更傾向于將資金投入新產品開發中，對于提高產品質量、節約成本的新技術投入認識不足。這是很多制藥企業的價值觀念。但近幾年來隨著科學技術的不斷發展，國內在藥物生產過程研究的PAT 也逐漸取得很大觀念突破，明白生產質量一致性與高效率的重要性。未來配合藥品監管系統與法規對QbD /PAT 的逐漸認可，PAT 將會成為藥品生產過程智能化監測的必然方法。
參考文獻
［1］ DZIKI W，JIANG Z，ＲADSPINNEＲ D A，et al． The FDA process analytical technology( PAT) initiative － an alternative pharmaceutical manufacturing practice( aPMP) ［J］． Pharmacop Forum，2004，30( 6): 2254-2262．
［2］ WANG P，ZANG H C，ZENG Y Z. Causes and control of quality risks in drug production process［J］． Chin Pharm J (中國藥學雜志) ，2011，46( 13) : 969-972．
［3］ CHEW W，SHAＲＲATT P. Trends in process analytical technology［J］． Anal Methods，2010，2( 10) : 1412-1438．
［4］ LEE S L，O’CONNOＲ T F，YANG X C，et al． Modernizing pharmaceutical manufacturing: from batch to continuous production［J］． J Pharm Innov，2015，10( 3) : 191-199．
［5］ KOMECKI M，SCHMIDT A，STＲUBE J. PAT as key-enabling technology for QbD in pharmaceutical manufacturing-A conceptual review on upstream and downstream processing［J］． Chim Oggi，2018，36( 6) : 44-48．
［6］ SHENG P P，LUO S Q，YIN L H. Application of process analysis technology in pharmaceutical production process［J］． Chin J Pharm Anal ( 藥物分析雜志) ，2018，38( 5) : 748-757．
［7］ KIM E J，KIM J H，KIM M S，et al． Process analytical technology tools for monitoring pharmaceutical unit pperations: a control strategy for continuous process verification［J］． Pharmaceutics，2021，13( 6) : 919-967．
［8］ ZHOU Z L. Quality control of traditional Chinese medicine using near infrared spectroscopy［D］． Guangzhou: South China University of Technology，2017．
［9］ NAGY B，F(xiàn)AＲKAS A，BOＲBAS E，et al． Ｒaman spectroscopy for process analytical technologies of pharmaceutical secondary manufacturing［J］． AAPS Pharmscitech，2019，20( 1): 1-16．
［10］ NICOLSON F，JAMIESON L E，MABBOTT S，et al． Through barrier detection of ethanol using handheld Ｒaman spectroscopyconventional Ｒaman versus spatially offset Ｒaman spectroscopy(SOＲS) ［J］． J Ｒaman Spectrosc，2017，48( 12) : 1828-1838．
［11］ BUTTE P，LAPCHAK P. Continuous laser induced fluorescence spectroscopy( CLIFS) technique for screening drugs by assessing the metabolic effects in real-time［J］． Neurology，2013，80( Suppl 7) : 65．
［12］ WEＲNEＲ P，MUNZBEＲG M，HASS Ｒ，et al． Process analytical approaches for the coil-to-globule transition of poly( N-isopropylacrylamide)in a concentrated aqueous suspension［J］． Anal Bioanal Chem，2017，409( 3) : 807-819．
［13］ SHAH S K H，IQBAL J，AHMAD P，et al． Laser induced breakdown spectroscopy methods and applications: a comprehensive review［J］． Ｒadiat Phys Chem，2020，170( 1) : 1-23．
［14］ YAN X. Studies on the application of machine learning in pharmaceutical process analysis［D］． Hangzhou: Zhejiang University，2020．
［15］ BEATTIE J Ｒ，ESMONDE-WHITE F W L. Exploration of principal component analysis: deriving principal component analysis visually using spectra［J］． Appl Spectrosc，2021，75( 4) : 361-375．
［16］ BIANCOLILLO A，MAＲINI F. Chemometric methods for spectroscopybased pharmaceutical analysis［J］． Front Chem，2018，6(1) : 1-14．
［17］ ZHANG C，GUO Y，LI M. Ｒeview of development and application of artificial neural network models［J］． Comput Eng Appl( 計算機工程與應用) ，2021，57( 11) : 57-69．
［18］ DONG Q，ZANG H C，LIU A H，et al． Application of process analysis technology in pharmaceutical field and its enlightenment to China's pharmaceutical industry［J］． Chin Pharm J ( 中國藥學雜志) ，2010，45( 12) : 881-884．
［19］ GUOVEIA F F，ＲAHBEK J P，MOＲTENSEN A Ｒ，et al． Using PAT to accelerate the transition to continuous API manufacturing［J］． Anal Bioanal Chem，2017，409( 3) : 821-832．
［20］ LOＲEN B P，WLEKLINSKI M，KOSWAＲA A，et al． Mass spectrometric directed system for the continuous-flow synthesis and purification of diphenhydramine［J］． Chem Sci，2017，8 ( 6 ) :4363-4370．
［21］ MITIC A，CEVEＲA-PADＲELL A E，MOＲTENSEN A Ｒ，et al．Implementation of near-infrared spectroscopy for in-line monitoring of a dehydration reaction in a tubular laminar reactor［J］． Org Process Ｒes Dev，2016，20( 2) : 395-402．
［22］ MCDONALD M A，MAＲSHALL G D，BOMMAＲIUS A S，et al．Crystallization kinetics of cephalexin monohydrate in the presence of cephalexin precursors［J］． Cryst Growth Des，2019，19 ( 9):5056-5074．
［23］ TＲAMPUZ M，TESLIC D，LIKOZAＲ B，et al． Process analytical technology-based( PAT) model simulations of a combined cooling，seeded and antisolvent crystallization of an active pharmaceutical ingredient ( API) ［J］． Powder Technol，2020，366 ( 1 ) :873-890．
［24］ ACEVEDO D，YANG X C，MOHAMMAD A，et al． Ｒaman spectroscopy for monitoring the continuous crystallization of carbamazepine［J］． Org Process Ｒes Dev，2018，22( 2) : 156-165．
［25］ NAGY B，F(xiàn)AＲKAS A，GYUＲKES M，et al． In-line Ｒaman spectroscopic monitoring and feedback control of a continuous twinscrew pharmaceutical powder blending and tableting process［J］．Int J Pharm，2017，530( 1-2) : 21-29．
［26］ BOSTJIN N，DHONDT W，VEＲVAET C，et al． PAT-based batch statistical process control of a manufacturing process for a pharmaceutical ointment［J］． Eur J Pharm Sci，2019，136( 1) : 1-9．
［27］ BOSTJIN N，HELLINGS M，VAN DEＲ VEEN M，et al． In-line UV spectroscopy for the quantification of low-dose active ingredients during the manufacturing of pharmaceutical semi-solid and liquid formulations［J］． Anal Chim Acta，2018，1013( 1) : 54-62．
［28］ NETCHACOVITCH L，THIＲY J，DE BLEYE C，et al． Global approach for the validation of an in-line Ｒaman spectroscopic method to determine the API content in real-time during a hotmelt extrusion process［J］． Talanta，2017，171( 1) : 45-52．
［29］ BOSTJIN N，VAN ＲENTEＲGHEM J，VANBILLEMONT B，et al． Continuous manufacturing of a pharmaceutical cream: investigating continuous powder dispersing and residence time distribution(ＲTD) ［J］． Eur J Pharm Sci，2019，132( 1) : 106-117．
［30］ SASAKUＲA D，NAKAYAMA K，CHIKUMA T. Application of the quantitative detection of a change in concentration of magnesium stearate in a feeder tube of tableting manufacture by real-time near-infrared spectroscopy［J］． Pharmazie，2015，70 ( 10): 636-639．
［31］ LEE H P，GULAK Y，CUITINO A M. Transient temperature monitoring of pharmaceutical tablets during compaction using infrared thermography［J］． AAPS Pharmscitech，2018，19 ( 5 ) : 2426-2433．
［32］ PAULI V，ＲOGGO Y，PELLEGATTI L，et al． Process analytical technology for continuous manufacturing tableting processing:A case study［J］． J Pharm Biomed Anal，2019，162(1) : 101-111．
［33］ NISHII T，MATSUZAKI K，MOＲITA S. Ｒeal-time determination and visualization of two independent quantities during a manufacturing process of pharmaceutical tablets by near-infrared hyperspectral imaging combined with multivariate analysis［J］． Int J Pharm，2020，590(1) : 1-7．
［34］ NAIDU V Ｒ，DESHPANDE Ｒ S，SYED M Ｒ，et al． PAT-based control of fluid bed coating process using NIＲ spectroscopy to monitor the cellulose coating on pharmaceutical pellets［J］． AAPS Pharmscitech， 2017，18(6) : 2045-2054．
［35］ NAKANO Y，KATAKUSE Y，AZECHI Y. An application of XＲay fluorescence as process analytical technology( PAT) to monitor particle coating processes［J］． Chem Pharm Bull，2018，66(6) : 596-601．
［36］ SUN Z Y，LI C，LI L，et al． Study on feasibility of determination of glucosamine content of fermentation process using a micro NIＲ spectrometer［J］． Spectrochim Acta Part A，2018，201( 1) : 153-160．
［37］ EAMONDE-WHITE K A，CUELLAＲ M，UEＲPMANN C，et al．Ｒaman spectroscopy as a process analytical technology for pharmaceutical manufacturing and bioprocessing ［J］． Anal Bioanal Chem，2017，409(3) : 637-649．
［38］ WEST J M，F(xiàn)EＲOZ H，XU X，et al． Process analytical technology for on-line monitoring of quality attributes during single-use ultrafiltration/diafiltration［J］． Biotechnol Bioeng，2021，118(6):2293-2300．
［39］ LOFGＲEN A，GOMIS-FONS J，ANDEＲSSON N，et al． An integrated continuous downstream process with real-time control: A case study with periodic countercurrent chromatography and continuous virus inactivation［J］． Biotechnol Bioeng，2021，118(4) : 1664-1676．
［40］ TEN HAVE Ｒ，ＲEUBSAET K，VAN HEＲPEN P，et al． Demonstrating functional equivalence of pilot and production scale freezedrying of BCG［J］． Plos One，2016，11( 3) : 1-13．
［41］ VAN BOCKSTAL P J，DE MEYEＲ L，COＲVEＲ J，et al． Noncontact infrared-mediated heat transfer during continuous freezedrying of unit doses［J］． J Pharm Sci，2017，106( 1) : 71-82．
［42］ GAO L L，ZHONG L，ZHANG J，et al． Water as a probe to understand the traditional Chinese medicine extraction process with near infrared spectroscopy: A case of Danshen( Salvia miltiorrhizaBge)extraction process［J］． Spectrochim Acta Part A，2021，244(1): 1-11．
［43］ YANG Y，WANG L，WU Y J，et al． On-line monitoring of extraction process of Flos Lonicerae Japonicae using near infrared spectroscopy combined with synergy interval PLS and genetic algorithm［J］． Spectrochim Acta Part A，2017，182( 1) : 73-80．
［44］ LI Y，SHI X，WU Z，et al． Near-infrared for on-line determination of quality parameter of Sophora japonica L. ( formula particles): From lab investigation to pilot-scale extraction process［J］．Pharmacogn Mag，2015，11( 41) : 8-13．
［45］ LIU Ｒ H，SUN Q F，HU T，et al． Multi-parameters monitoring during traditional Chinese medicine concentration process with near infrared spectroscopy and chemometrics［J］． Spectrochim Acta Part A，2018，192( 1) : 75-81．
［46］ XUE J T，YANG Q W，JING Y，et al． Ｒapid determination of puerarin by near-infrared spectroscopy during percolation and concentration process of puerariaelobatae radix［J］． Pharmacogn Mag，2016，12( 47) : 188-192．
［47］ WU Z S，XU B，DU M，et al． Validation of a NIＲ quantification method for the determination of chlorogenic acid in Lonicera japonica solution in ethanol precipitation process［J］． J Pharm Biomed，2012，62( 1) : 1-6．
［48］ JIN Y，WU Z Z，LIU X S，et al． Near infrared spectroscopy in combination with chemometrics as a process analytical technology(PAT) tool for on-line quantitative monitoring of alcohol precipitation［J］． J Pharm Biomed，2013，77( 1) : 32-39．
［49］ LI W L，HAN H F，CHENG Z W，et al． A feasibility research on the monitoring of traditional Chinese medicine production process using NIＲ-based multivariate process trajectories［J］．Sensor Actuat B Chem，2016，231( 1) : 313-323．
［50］ XIONG H S，GONG X C，QU H B. Monitoring batch-to-batch reproducibility of liquid-liquid extraction process using in-line near-infrared spectroscopy combined with multivariate analysis［J］． J Pharm Biomed，2012，70( 1) : 178-187．
［51］ LI K Y，WANG W Y，LIU Y P，et al． Near-infrared spectroscopy as a process analytical technology tool for monitoring the parching process of traditional Chinese medicine based on two kinds of chemical indicators［J］． Pharmacogn Mag，2017，13( 50) : 332-337．
［52］ ZHOU Y M，YANG J，LI C，et al． Near-infrared spectroscopy as a process analytical technology tool for monitoring the steaming process of gastrodiaerhizoma with multiparameters and chemometrics［J］． J Anal Methods Chem，2020，2020( 1) : 1-12．
［53］ LIU X N，CHE X Q，LI K Y，et al． Geographical authenticity evaluation of Mentha haplocalyx by LIBS coupled with multivariate analyzes［J］． Plasma Sci Technol，2020，22( 7) : 1-7．
本文作者謝升谷、黃艷、孫逍、鄭金琪、陶巧鳳，浙江省食品藥品檢驗研究院、國家藥品監督管理局仿制藥評價關鍵技術重點實驗室、浙江省藥品接觸材料質量控制研究重點實驗室、浙江工業大學。
