dB應該是無線通信中最基本、最習以為常的一個概念了。我們常說“傳播損耗是xx dB”、“發射功率是xx dBm”、“天線增益是xx dBi”……
天線增益的定義方式可以有多種，以下是兩種常見的定義方式：
● 相對于半波偶極子天線（或同等參考天線）的增益（dBi）：
這種定義方式將天線的增益與一個理想的半波長偶極子天線相比較。偶極子天線在各個方向上的輻射或接收功率均勻分布，被視為一種參考天線。因此，天線增益以dBi為單位，表示相對于半波偶極子天線的增益。正數表示天線比偶極子天線具有更高的增益，負數表示天線比偶極子天線具有較低的增益。
● 相對于無方向性（理想點源）天線的增益（dBd）：
這種定義方式將天線的增益與一個理想的無方向性（點源）天線相比較。無方向性天線在各個方向上輻射或接收功率均勻分布，被視為一種參考天線。天線增益以dBd為單位，表示相對于無方向性天線的增益。正數表示天線比無方向性天線具有更高的增益，負數表示天線比無方向性天線具有較低的增益。
dB的意義其實再簡單不過了，就是把一個很大（后面跟一長串0的）或者很?。ㄇ懊嬗幸婚L串0的）的數比較簡短地表示出來。
如：
分貝是一種對數單位，用于比較兩個物理量的大小或相對變化。它基于對數比例的概念，通過將物理量的比值取對數，并乘以一個常數因子，將其轉換為分貝單位。
分貝是相對單位，它表示的是兩個物理量之間的比例關系，而不是一個純粹的計數。因此，不能簡單地說某個物理量的數值是多少分貝，而需要將其與一個參考值進行比較，才能得出具體的分貝值。
分貝在EMC測試中
在EMC（電磁兼容性）測試中，分貝（dB）被用于表示信號的衰減或增益。EMC測試是評估電子設備在電磁環境中的性能，以確保其不會產生或受到不良的電磁干擾。以下是在EMC測試中常見的幾種情況，其中分貝用于表示信號的衰減或增益：
1. 信號衰減：在EMC測試中，可以使用分貝來表示電磁屏蔽材料或隔離設備對信號的衰減程度。例如，一個屏蔽箱可以被評估為在特定頻率范圍內提供多少分貝的信號衰減。
2. 信號增益：在EMC測試中，也可以使用分貝來表示放大器或信號處理設備對信號的增益。例如，一個放大器可以被評估為在特定頻率范圍內提供多少分貝的信號增益。
3. 信號傳輸損耗：分貝還可用于表示信號在傳輸過程中的衰減情況。例如，在電纜或傳輸線路中，可以測量信號的輸入功率和輸出功率，并計算傳輸過程中的損耗，用分貝表示。
通過使用分貝單位，可以量化信號的衰減、增益或傳輸損耗，幫助評估電子設備在電磁環境中的性能和對其他設備的干擾程度。這有助于確定是否需要采取進一步的措施來改善設備的電磁兼容性。
電磁兼容常用測量單位
1. 功率單位：
dBW（分貝瓦）：以瓦（W）為參考，表示功率的對數比值。
dBm（分貝毫瓦）：以毫瓦（mW）為參考，表示功率的對數比值。
dBpW（分貝皮瓦）：以皮瓦（pW）為參考，表示功率的對數比值。
2. 電壓單位：
dBV（分貝伏）：以伏特（V）為參考，表示電壓的對數比值。
dBmV（分貝毫伏）：以毫伏（mV）為參考，表示電壓的對數比值。
dBμV（分貝微伏）：以微伏（μV）為參考，表示電壓的對數比值。
3. 電流單位：
dBA（分貝安）：以安培（A）為參考，表示電流的對數比值。
dBmA（分貝毫安）：以毫安培（mA）為參考，表示電流的對數比值。
dBμA（分貝微安）：以微安培（μA）為參考，表示電流的對數比值。
4. 電場強度單位：
dBμV/m（分貝微伏每米）：以微伏每米（μV/m）為參考，表示電場強度的對數比值。
V/m（伏特每米）：表示電場強度的絕對值。
mV/m（毫伏每米）：表示電場強度的絕對值。
μV/m（微伏每米）：表示電場強度的絕對值。
5. 磁場強度單位：
dBpT（分貝皮特斯拉）：以皮特斯拉（pT）為參考，表示磁場強度的對數比值。
A/m（安培每米）：表示磁場強度的絕對值。
dBuA/m（分貝微安培每米）：以微安培每米（μA/m）為參考，表示磁場強度的對數比值。
補充：
1瓦（W）=1000毫瓦（mW）
1毫瓦（mW）=1000微瓦（μW）
1微瓦（μW）=1000納瓦（nW）
1納瓦（nW）=1000皮瓦（pW）
1伏特（V）=1000毫伏（mV）
1毫伏（mV）=1000微伏（μV）
1安培（A）=1000毫安培（mA）
1毫安培（mA）=1000微安培（μA）
1伏特每米（V/m）=1000毫伏每米（mV/m）
1毫伏每米（mV/m）=1000微伏每米（μV/m）
1安培每米（A/m）=1000毫安培每米（mA/m）
1毫安培每米（mA/m）=1000微安培每米（μA/m）
1特斯拉（T）=1000毫特斯拉（mT）
1特斯拉（T）=1,000,000微特斯拉（μT）
1特斯拉（T）=1,000,000,000,000皮特斯拉（pT）
常用線性單位的對數轉換
電參量單位的對數轉換是借助功率比來定義的：

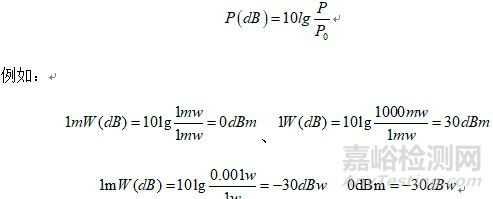

1. 功率：

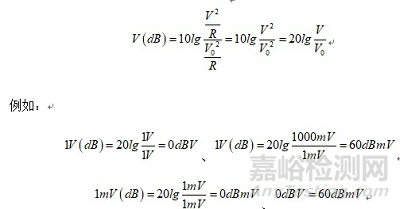

2. 電壓：

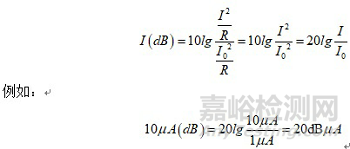

3. 電流：

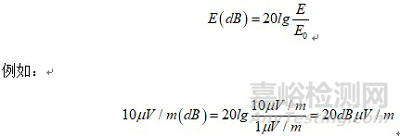

4. 電場強度：

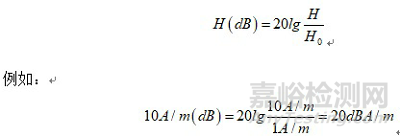

5. 磁場強度：
單位間轉換

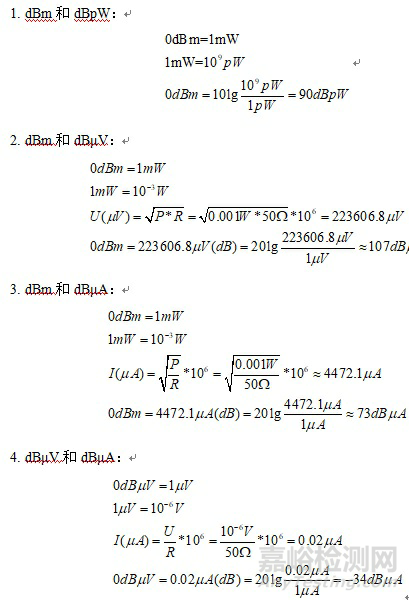

基于50?額定阻抗的電壓、電流和功率單位間的換算
表 1 換算表
|
基于50?額定阻抗的電壓、電流和功率單位間的換算
|
|
原 新
|
dBm
|
dBpW
|
dBμV
|
dBμA
|
|
dBm
|
±0
|
+90
|
+107
|
+73
|
|
dBpW
|
-90
|
±0
|
+17
|
-17
|
|
dBμV
|
-107
|
-17
|
±0
|
-34
|
|
dBμA
|
-73
|
+17
|
+34
|
±0
|
補充：

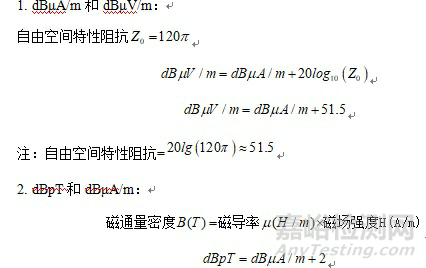

基于50?額定阻抗的場強單位間的換算
表 2 換算表
|
基于50?額定阻抗的電場強度、磁場強度、磁通量密度單位間的換算
|
|
|
dBμV/m
|
dBμA/m
|
dBpT
|
|
dBμV/m
|
0 |
+51.5
|
-53.5
|
|
dBμA/m
|
-51.5
|
0 |
-2
|
|
dBpT
|
+53.5
|
+2
|
0 |
單位換算的應用

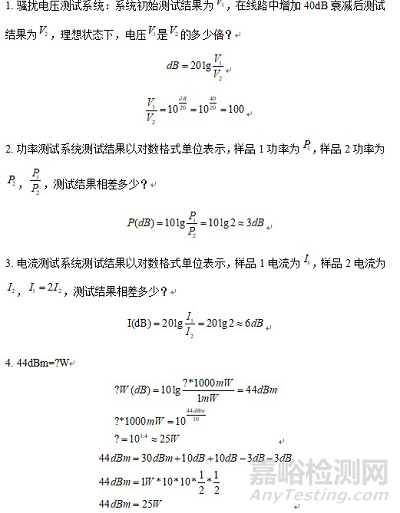

1. 騷擾電壓測試系統：系統初始測試結果為，在線路中增加40dB衰減后測試結
口訣：30是基準，等于1W整；加3乘2，加10乘10；減3除2，減10除10；
這里需要注意，等式右側除了30dBm，其余的拆分項都要用dB表示。也就是說，用一個dBx減另一個dBx時，得到的結果用dB表示。
[例]如果A的功率為46dBm，B的功率為40dBm，可以說A比B大6dB。
[例]如果A天線為12dBd，B天線為14dBd，可以說A比B小2dB。
dB是相對值，dBm…是絕對值：
