3D打印機的平民化帶來了一場應用革命，越來越多的教學，模型，設計，廣告場合應用。
但由于眾多打印機不像普通打印機的3D打印機的USB接口和TF卡接口連線，3D打印機經常需要插拔USB數據線和SD卡，由于使用環境的不同，操作人員的不恰當操作，經常會讓打印機的USB接口靜電損壞或SD卡損壞，從而整機保修，來回運費加品牌受損，損失巨大，另外步進電機的過壓防護，反電動勢保護也至關重要。
本文根據市面前三的打印機品牌的外圍接口電路防靜電設計，給廣大硬件工程師科普下接口電路設計的要點和方案圖。

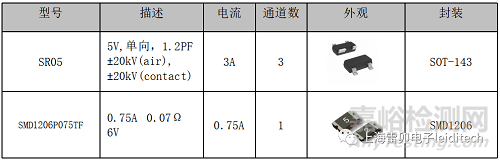

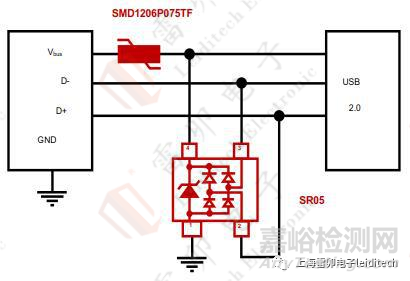

1、 USB2.0接口防靜電設計
方案優點：USB2.0提供500Mbps的傳輸速度，本方案采用單顆器件防護,節約空間，保證信號完整性，滿足IEC61000-4-2，等級4，接觸放電20kV，空氣放電20kV
如對Vbus有過流要求，需配PTC保護。

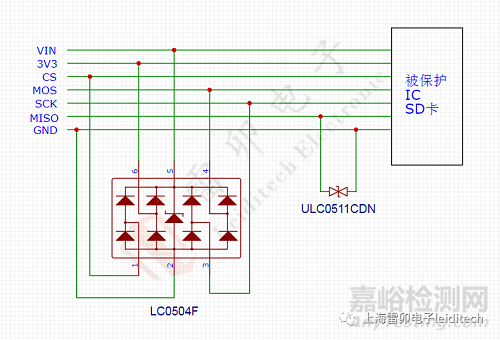

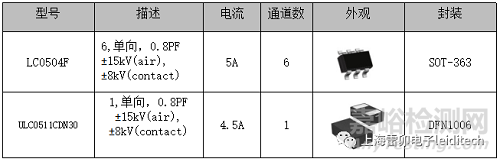

2、 SD卡接口插拔防靜電設計
方案優點：采用集成器件保護，電容小于1PF，可以保證信號完整性的同時，通過靜電測試。滿足：滿足IEC61000-4-2，ISO10605-2等級4，接觸放電8kV，空氣放電15kV。

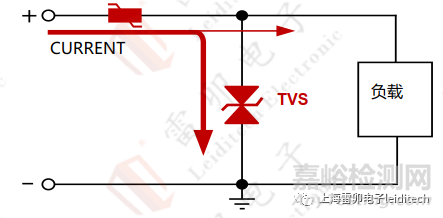

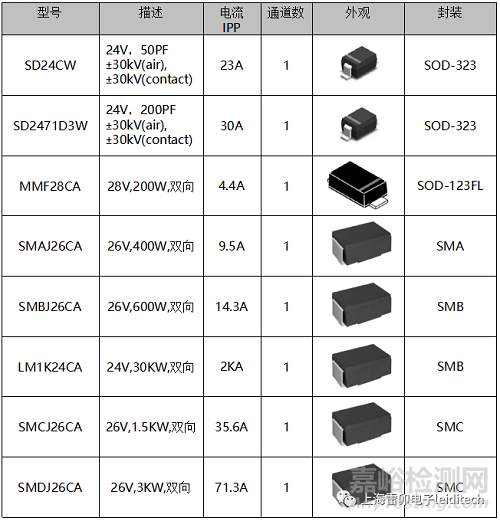

3、24V 電源接口防浪涌電機反電動勢保護設計
方案優點：用于滿足24V直流電源接口的浪涌保護，根據電源所處環境選擇合適保護電流的TVS器件，滿足IEC61000-4-2，等級4，接觸放電8KV，空氣放電15KV。如需滿足IEC61000-4-5浪涌高等級測試需選用大功率SMC器件。
