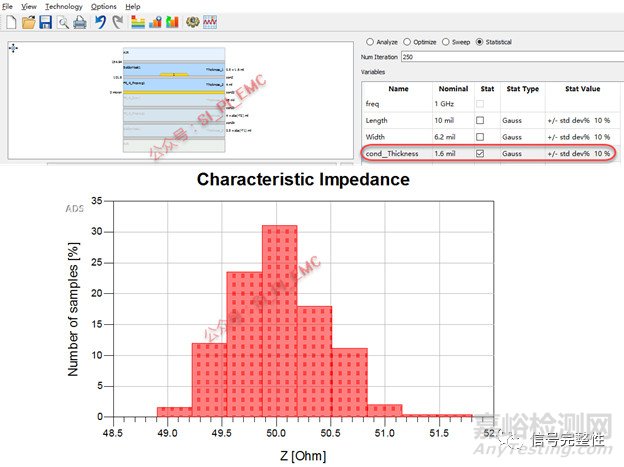

從結果分析來看，阻抗主要在49.5到51ohm之間變化。相對于線寬而言，變化區間會小不少。
介質的厚度
在PCB生產中，介質厚度變化的主要來源是原材料和生產過程中的壓合以及填膠。如果介質厚度變化，會造成阻抗的變化，以及損耗的變化，嚴重的情況會導致傳輸線很大的損耗。

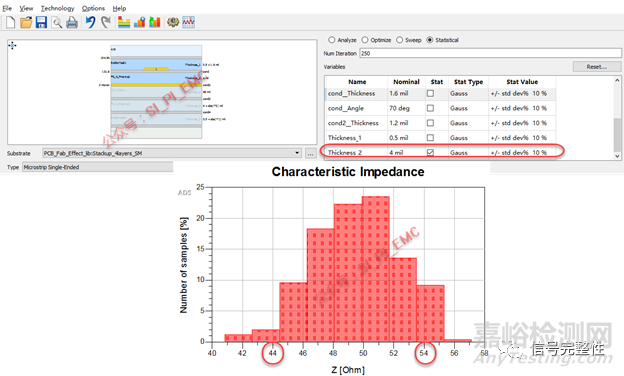

從結果上分析，阻抗變化分布在44ohm到54ohm之間。阻抗變化的范圍達到了10ohm之多。
蝕刻因子

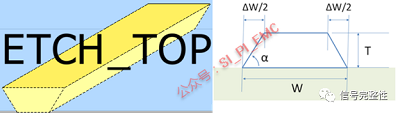

由于導體都是有一定厚度的，所以在生產中導致蝕刻出來的導線并不是一個標準的“矩形”結構，而是一個接近于“梯形”的結構（其實真實的狀況也并不是完全的梯形結構），如下圖所示為導體的一個示意圖：

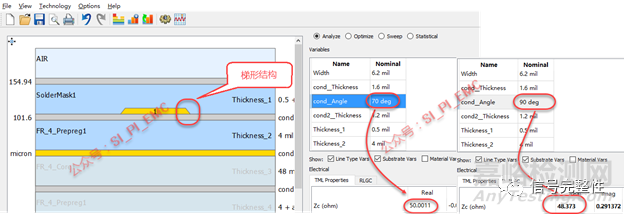

這個梯形的角度會隨著銅厚的變化而變化（鍍銅亦是如此），厚度越薄，角度越接近90°。這個角度的大小會影響到阻抗的大小。如下圖所示為90°與70°結果的對比：
當角度為70°時，阻抗約為50ohm；當角度為90°時，阻抗約為48.37ohm。

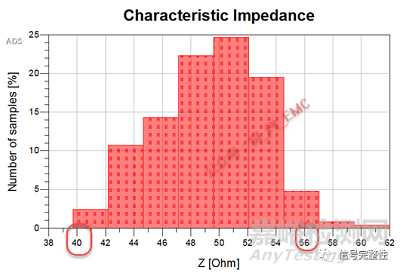

以上都是在單個因素變化下做的實驗，而在生產過程中，并不是單一變量的變化，可能會同時發生。如果同時發生，那么其統計結果如下圖所示：
從結果中可以看到阻抗主要在40ohm到56ohm之間變化，這個已經遠遠超過了一般50±10%的要求。而在整個生產過程中還不止這些參數的變化會導致阻抗的變化。所以對于高速高頻電路的產品，或者是高端產品，整個PCB設計和生產過程中都要嚴格控制好每一種物料以及每一個環節，否則就會導致產品出現一些意想不到的問題。
