摘 要：框架類鑄件易變形，尺寸控制難度較大。以一款六缸柴油機曲軸箱為例，從產品結構、工藝布置、溫度場分布和澆注系統設計等方面，介紹扁長框架結構鑄鐵件彎曲變形的潛在影響因素和預防措施。結合CAE 仿真和三維光學掃描技術，對形變進行量化分析，為相似產品工藝設計提供參考。
關鍵詞：框架結構；彎曲變形；CAE 仿真；三維光學掃描
引言
框架類鑄件在生產過程中容易產生變形，通常呈現為整體彎曲變形和局部收縮變形兩種模式。其中彎曲變形主要是因為鑄件在冷卻凝固過程中受力不均，殘余應力超過屈服強度產生的塑性變形[1]。以一款在潮模砂造型線生產的六缸發動機曲軸箱為例，從產品結構、工藝布置、凝固溫度場分布和澆注系統設計4 個方面對比分析扁長的框架結構鑄件生產變形的潛在原因和預防措施。
1、 框架鑄件變形問題描述
開發一款6 缸發動機曲軸箱，鑄件材質為HT250，為提升工藝出品率，根據產品尺寸和造型線砂箱尺寸，采用一箱3 件的工藝布置方案。其中3 件鑄件在型腔內的狀態不完全一致，依次為1#、2#和3#，其中2#和1#中心對稱布置，3#與2#同向布置，如圖1 所示。
圖1 一箱3 件工藝布置示意圖
初始工藝將內澆道布置在下平面瓦口對面位置，生產一批次鑄件，對同一箱澆注的3 件鑄件進行掃描檢測，結果顯示3 件鑄件均產生不同程度的彎曲變形，其中2#輕微變形但滿足鑄造公差要求；1#和3#變形量大，超出鑄造公差要求，且超差數據有規律分布。為排除組芯合模造成的錯型干擾，在上模、主體芯組、下模成型的鑄件區域分別取點檢測，并統計數據進行對比分析，瓦口側檢測數據如圖2 所示，數據統計分析見表1。

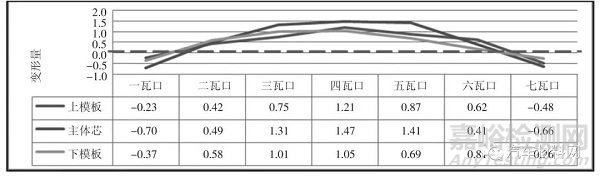

表1 瓦口側掃描數據對比分析表

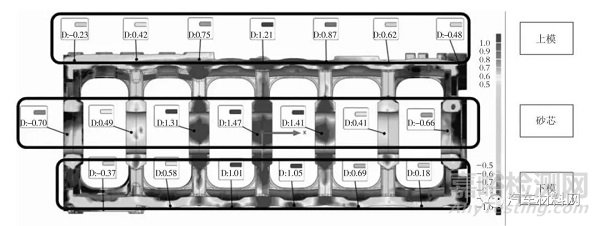

圖2 瓦口側掃描檢測圖
下平面?zhèn)葯z測數據如圖3 所示，數據統計分析見表2。

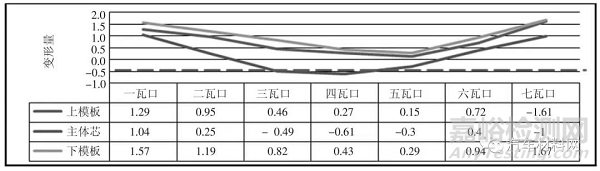

表2 下平面?zhèn)葤呙钄?shù)據對比分析表

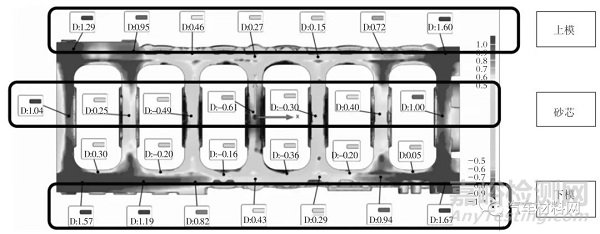

圖3 下平面?zhèn)葤呙鑼Ρ冉Y(jié)果
綜合分析以上統計數據，結果顯示：由上模、砂芯、下模成型的鑄件尺寸超差趨勢一致，瓦口側兩端近似持平、中間向外凸出，平面?zhèn)戎虚g近似持平、兩端向外翹起，鑄件整體呈現出彎曲變形。實際測量兩端與中間的最大差值達到2.0 mm。
2、 潛在變形原因分析
2.1 產品結構造成的內應力
該框架鑄件材質為HT250，長度近1000 mm、寬度約350 mm、厚度僅100 mm，均布6 處鏤空大缸，連接板最大寬度48 mm，R30 mm 圓角過渡，為典型的扁長框架結構，瓦口側結構相對孤立，下平面相互連接，如圖4 所示。
圖4 鑄件結構示意圖
為研究產品結構自身對彎曲變形的影響，對單一鑄件進行了凝固模擬和應力分析。結果顯示，鑄件自身出現瓦口側中間高，兩端低的彎曲變形趨勢，如圖5 所示。主要是因為單一鑄件在凝固收縮時，中間鏤空部位由砂芯填充，相對孤立的瓦口收縮受阻，相互連接的下平面凝固過程中線性收縮，在下平面形成拉應力促使鑄件產生彎曲變形。
圖5 單一鑄件凝固模擬示意圖
2.2 工藝布局溫度場分析
不考慮澆注系統，僅對3 件鑄件進行凝固分析，溫度場分布如圖6 所示，其中1#和3#鑄件一側為2#鑄件形成的熱環境，另一側為砂芯砂型形成的冷環境，不平衡的溫度場影響鑄件單一的凝固順序。鑄件冷卻較快的一側受壓應力產生內凹變形，冷卻較慢的一側受拉應力產生外凸變形[2]。而處于中間的2#同時受到兩側鑄件產生的溫度場的影響，凝固環境相對平衡，基本保持單一的凝固順序。
圖6 一箱三件凝固溫度場示意圖
2.3 澆注系統布置分析
對于采用一箱多件、立置澆注的工藝布置方案。橫澆道和內澆道位置的設定，有兩種方案可選擇：一是內澆道布置在瓦口主軸承位置，二是內澆道布置在下平面。
分別對內澆道設計在瓦口側和平面?zhèn)鹊膬煞N方案，進行凝固應力模擬分析，對比兩種內澆口布置方案的變形趨勢。結果顯示，內澆口在瓦口側的3 件鑄件均未產生明顯的變形。而內澆口在下平面的3 件鑄件1#和3#出現明顯的變形，變形趨勢均為外凸，2#未產生明顯變形，仿真計算結果與實物尺寸檢測結果趨勢一致，如圖7 所示。
圖7 澆注系統與鑄件變形趨勢示意圖
原因分析：在凝固中后期，薄壁鑄件和內澆道優先凝固，粗壯的橫澆道開始凝固，線性收縮產生通過內澆道對鑄件施加向內的拉應力，使得鑄件呈現出如圖8 所示的歪曲變形。

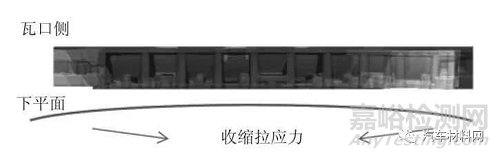

圖8 澆注系統對鑄件變形作用示意圖
綜合上述三方面潛在變形原因和影響趨勢，可得出如下的對應關系。產品結構存在固有的潛在變形趨勢，溫度場對不同位置鑄件的形變影響為兩側促進、中間抑制，澆注系統在平面?zhèn)却龠M變形、在瓦口側抑制變形，詳見表3。

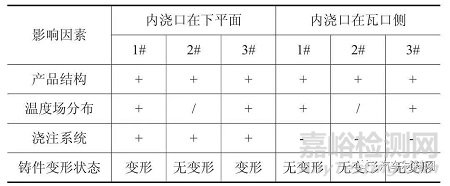

表3 鑄件變形影響因素矩陣表
注：與變形正影響用“+”表示，與變形負影響用“-”表示，無影響用“/”表示；
當產品三種影響因素都為正關系時，鑄件變形趨勢相互疊加，加劇鑄件彎曲變形。當三種影響因素為正負關系時，鑄件變形趨勢相互抵消，抑制鑄件彎曲變形。
3、 生產驗證與尺寸檢測
通過理論分析和仿真計算，發現在相同的工藝布局下，內澆道布置位置是鑄件彎曲變形的主要影響因素，據此進行工藝改進，將內澆道布置在瓦口主軸承位置，生產一批次鑄件，對同一箱澆注的3 件鑄件進行外觀掃描檢測，結果顯示尺寸全部合格，偏差在±0.5 mm 以內，鑄件中間與兩端沒有明顯的彎曲變形，掃描對比結果如圖9 所示。

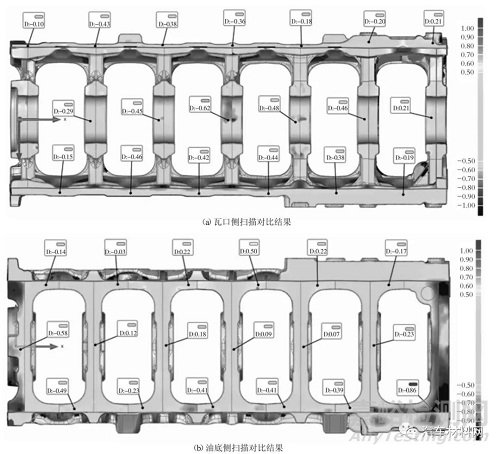

圖9 內澆口布置在瓦口主軸承的鑄件掃描對比結果
4、 結論
通過理論分析、CAE 仿真并結合實際生產驗證和測量分析，得出如下結論：
（1）扁長的框架結構鑄件在凝固時易產生使鑄件彎曲變形的內應力。
（2）不平衡的溫度場加劇鑄件變形，相對平衡的溫度場能減緩鑄件變形，工藝設計時應結合產品結構選擇合理的工藝布局。
（3）澆注系統在冷卻凝固收縮過程中也會產生使鑄件彎曲的拉應力。內澆道布置在瓦口側會抵消鑄件自身變形，尺寸精度高；內澆道布置在平面?zhèn)葧觿¤T件自身變形，造成尺寸超差。
（4）框架類鑄件工藝開發，應統籌考慮產品結構、工藝布局等對鑄件尺寸的影響，合理設計澆注系統，提高鑄件尺寸精度。也可根據產品結構和工藝布局設計反變形，必要時增加工藝輔助結構，抑制變形[3]。
參考文獻：
[1] 陳國楨,肖刻則,姜不居.鑄件缺陷和對策手冊[M].北京:機械工業出版社,1996.
[2] 柳百成,黃天佑.中國材料工程大典-材料鑄造成型工程[M].北京:化學工業出版社,2005.
[3] 周照峰.一種框架形鑄件的鑄造工藝設計[J].現代鑄鐵,2017（04）:40-41.
