人類對個人健康的迫切關注以及醫院繁瑣耗時的體檢程序促使越來越多的人選擇可穿戴傳感器用于健康實時監測，特別是對一些慢性疾病進行預防、追蹤、監測和管理。近年來，相關研究團隊開發設計了一系列人體可穿戴電子設備用于實時健康監測（如心率、血氧、睡眠質量等），這些設備能夠?qū)⑷梭w部分生理信號轉換為電/光學信號，并通過算法、機器學習等方式以將結果直接呈現給用戶。但這些指標并不能較全面反映人體的健康狀況，因此需要開發更全面、更便捷、更直觀的檢測手段和方式。

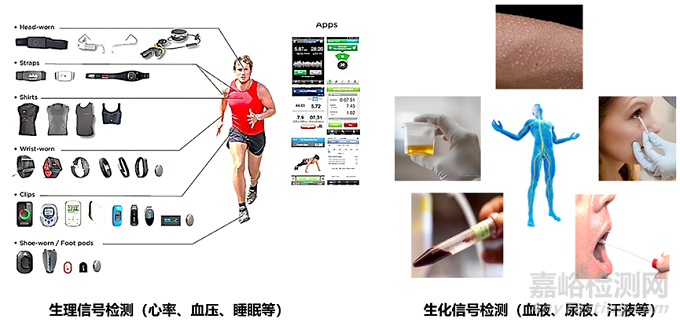

▲圖1 基于人體不同信號設計的可穿戴傳感器用于健康監測（圖片來自于網絡）
人的體內每天發生著豐富且復雜的生物和化學反應，相關代謝產物攜帶著豐富的信息，可通過血液、汗液等載體排出，其能更好反應人體內部相關病理成分的含量，從而能夠提醒個人對潛在的疾病進行早期的關注或是給予醫生臨床醫學的輔助診斷（圖2）。然而血液不便于收集，并且采血的過程易帶給與患者疼痛和較大的心理壓力。汗液容易收集且采集過程無痛感，對其成分檢測可實現無創傷的病理分析，并在一定程度上反映人體的健康狀況。但由于汗液的組成復雜，可用于分析和測試的物質含量極低，傳統的傳感器難以對多種成分進行方便和極微量的測試。因此，這種局限性要求基于新機制的傳感器設計，可以選擇性地識別低濃度的復雜分析物。
表面增強拉曼散射（SERS）技術在痕量（濃度小于百萬分之一）物質檢測領域具有很大優勢，該技術能夠以無創的方式對復雜分析物進行高靈敏度、多通路的化學傳感分析，而無需事先了解分析物組成。因此，開發基于 SERS 基底的可穿戴汗液傳感器，并結合柔性基底和等離子體元件，使傳感器具有輕質、便攜、可定制和良好光學性能等優點，已經成為該領域研究熱點。

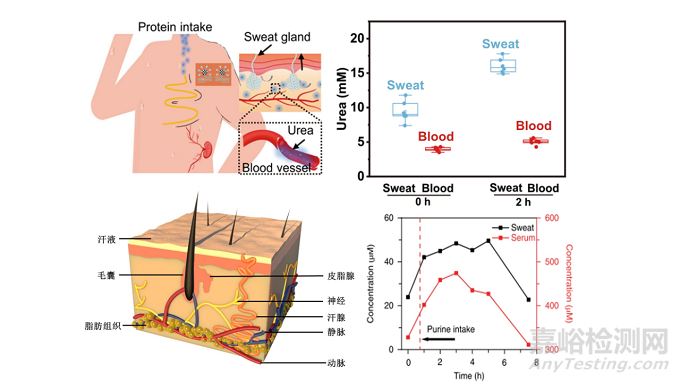

▲圖2 汗液中病理相關成分與血液中呈正相關
近日，中國科學院近代物理研究所材料中心研究團隊等開發了一種基于核徑跡技術的可穿戴柔性多孔汗液傳感器?？蒲腥藛T利用蘭州重離子研究裝置（HIRFL）提供的重離子，輻照聚碳酸酯（PC）薄膜并在其內部形成平行排列的柱狀損傷區域，再利用紫外燈敏化以及化學蝕刻的方式在薄膜上制造大量納米尺寸孔道，最終得到具有直通孔道的納米多孔 PC膜。隨后，在膜表面原位一步合成星狀金納米顆粒（AuNSs），制備出性能穩定、成本低廉以及超薄透氣的柔性可穿戴納米多孔AuNSs/PC基底（圖3）。

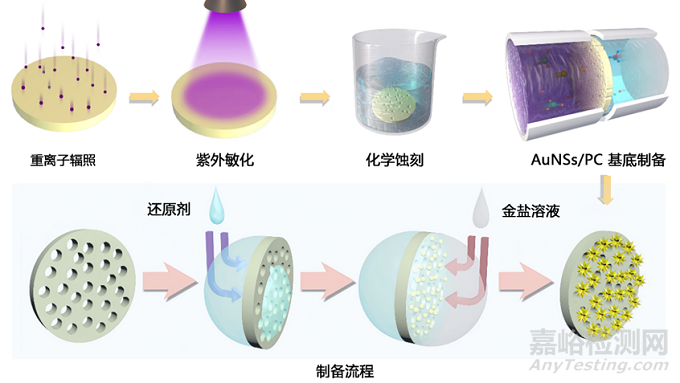

▲圖3 柔性多孔SERS基底的制備流程示意圖
如圖3所示，由于納米孔的結構，該基底能夠有效地快速收集分析物。通過借助SERS技術，在沒有外加標記物的情況下，該基底表現出十分優異的 SERS 性能，能夠在10−4到10−13mol/L的分析物濃度范圍內顯示出優異的痕量檢測和定量分析能力，其 SERS 信號均勻性良好，信號偏差低至 5.71%（圖4）。

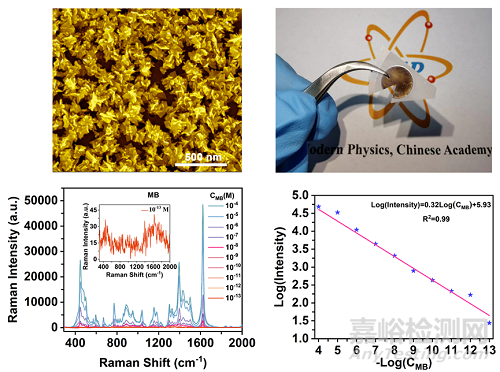

▲圖4 柔性多孔SERS基底的形貌圖像以及優異的痕量檢測能力
此外，如圖5所示，該基底在空氣中放置 270 天后，其 SERS 信號依然良好，并且在2000 次彎曲折疊后仍具有較好的拉曼信號增強效果。此外，開發了相應的基底清潔方法，可以便該基底多次使用，極大地降低了使用成本。該基底還對低濃度的激素藥物鹽酸克侖特羅、抗生素氯霉素、四環素、防腐劑苯甲酸鈉等物質具有優異的檢測能力。

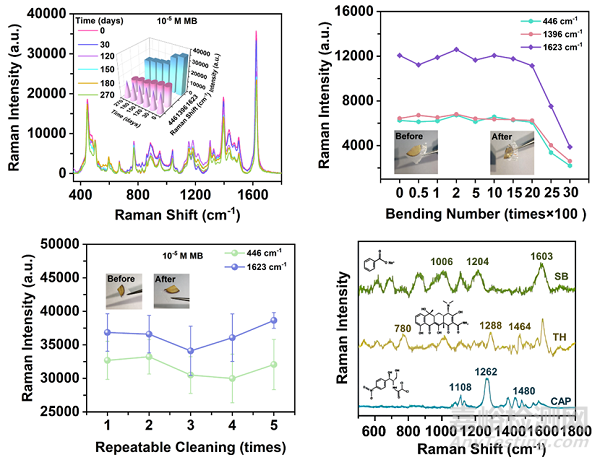

▲圖5 柔性多孔SERS基底具備良好的化學和機械穩定性并能重復使用
得益于核孔膜的納米多孔結構，該基底在未經任何修飾的情況下可以作為汗液傳感器用于監測人體汗液中的病理相關成分，并實現對多種汗液成分的有效檢測（如尿酸、乳酸、尿素、葡萄糖等）。即使在難以收集汗液的情況下，依然能夠?qū)ο鄳?yīng)成分有較好的響應（圖6）。該方法對于長期臥床或不能進行劇烈運動的人群開展無創檢測，以及對患有慢性疾病的人群實現居家無創健康監測均具有非常重要的意義。

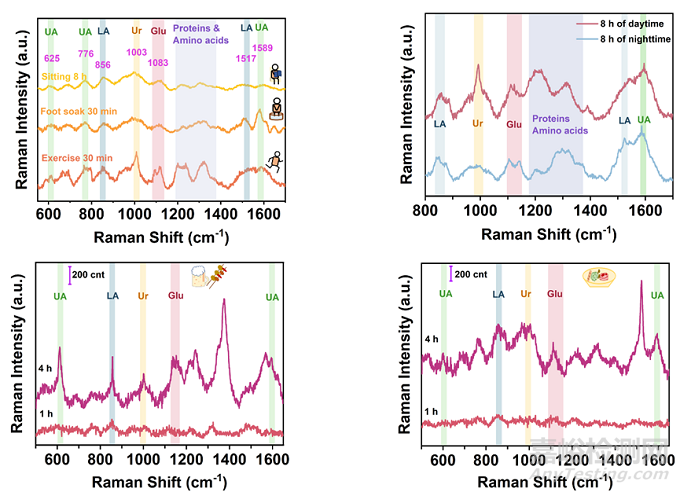

▲圖6 可穿戴汗液傳感器示意圖及人體真實汗液測試
該研究工作得到了國家自然科學基金資助項目（11775279）的支持。
論文鏈接：https://doi.org/10.1021/acsanm.3c00812
參考文獻：
1. SEMPIONATTO J R, LIN M, YIN L, et al. An epidermal patch for the simultaneous monitoring of haemodynamic and metabolic biomarkers [J]. Nat Biomed Eng, 2021, 5(7): 737-48.
2. YANG Y, SONG Y, BO X, et al. A laser-engraved wearable sensor for sensitive detection of uric acid and tyrosine in sweat [J]. Nat Biotechnol, 2020, 38(2): 217-24.
3.QI X, WANG X, DONG Y, et al. Fast synthesis of gold nanostar SERS substrates based on ion-track etched membrane by one-step redox reaction [J]. Spectrochim Acta A Mol Biomol, 2022, 272.
4. GUI X, XIE J, WANG W, et al. Wearable and Flexible Nanoporous Surface-Enhanced Raman Scattering Substrates for Sweat Enrichment and Analysis [J]. ACS Applied Nano Materials, 2023, 6(13): 11049-60.
