電池在組裝成模組或PACK后,需要測試DCR值,測試的參數值主要評估焊接或連接端的阻抗值,但國外對DCR值應用更多是評估其放電功率或能量的能力。下面介紹DCR幾種測試方法。
二、幾種DCR測試步驟和方法
(1)行業內DCR測試方法

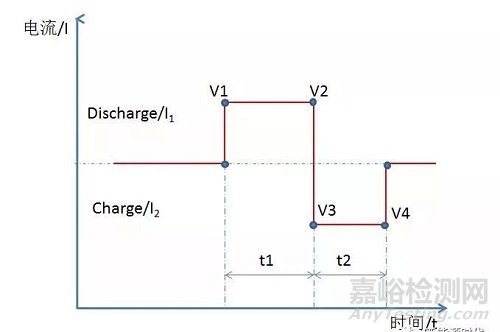

圖1 測試步驟
此種測試及計算方法簡單，只對模組或PACK進行一定時間的充放電，然后計算DCR值，如
RDCR放電（I1，t1）= |V1-V2|/ I1
RDCR充電（I2，t2）= |V4-V3|/ I2
其中
①I(mǎi)1為放電電流值大小，本測試一般電流在1.5C以上；I2為充電電流值
②t1為放電持續時間，一般測試DCR時間在10s～30s；t2為充電持續時間
③V1為開始放電的電壓值，V2為結束放電的電壓值；V3為開始充電的電壓值，V4為充電結束的電壓值
(2) IEC的DCR測試方法

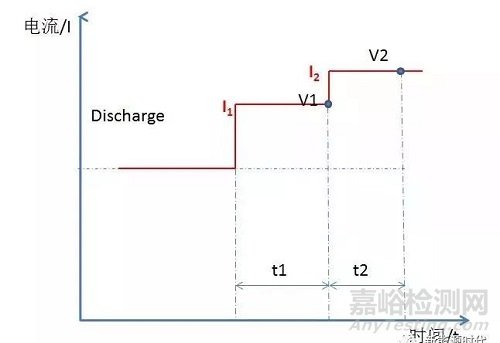

圖2 IEC測試方法
此IEC的直流阻抗測試方法，考慮了電池極化阻抗對電池DCR的影響，具體的評估計算方法如
RDCR放電=|V1-V2|/（I2-I1）
其中
①I(mǎi)1為放電電流，規定為0.2C；I2為充電電流，規定為1C（具體電流廠家定義）
②t1為放電時間10s，t2為放電時間1s（持續時間廠家可定義）
③V1為放電10s結束時電壓，V2為放電1s的結束電壓
(3)GB/T國標DCR測試方法

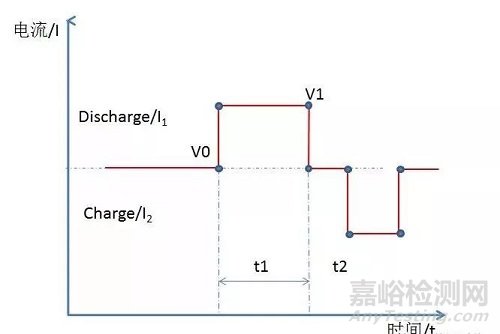

圖3 GB/T測試方法
國標對DCR測試給出了一定的指導，感覺像綜合了行標和IEC的測試標準，如
RDCR放電（I1，t1）=|V0-V1|/I1
其中
①V0為靜止結束放電開始的采樣電壓，V1為放電結束時電壓
②t1為放電持續時間
③I1為放電電流值，規定是廠家允許的最大電流值Imax，實際在1.5C～3C
充電類同具體參照國標GB/T 31467

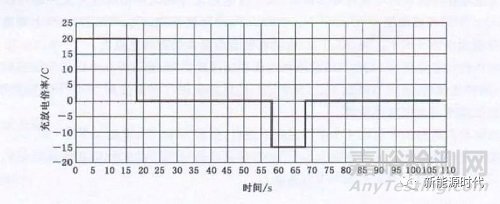

（1）充放電電流-時間曲線

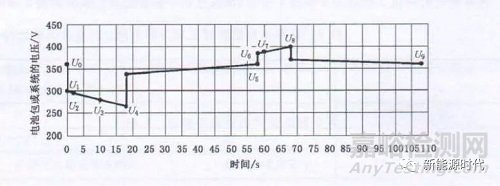

（2）充放電過程電壓-時間曲線

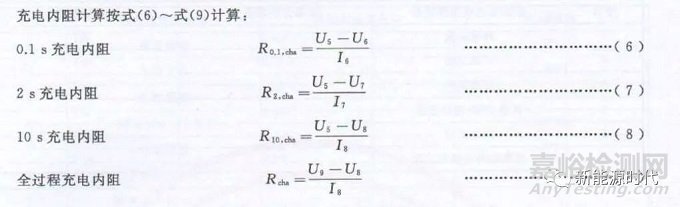

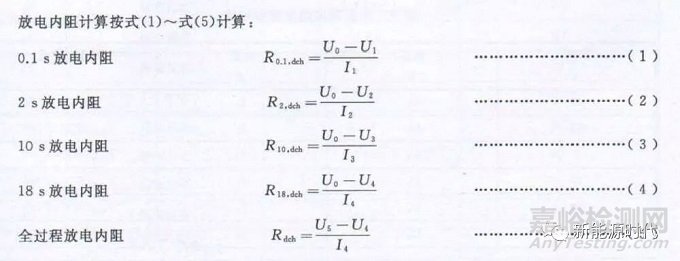

（3）計算方法
①DOD：放電深度
②SOC：荷電狀態或帶電量
③在電池包測試過程中，充電電流值用負表示，放電電流值用正表示（主要分析研究對象）
首先要說明下，DCR值與放電深度可以用來評估電池包或電動車的脈沖功率能力。具體說明如下（更多詳細內容可以參考freedomCAR測試手冊）
如何評估，請按順序閱讀此文章
三、計算放電深度函數的阻抗特性曲線
計算不同放電深度下的DCR值，一般測試取值R（DOD，I，t，T），其中
1）DOD取值10%DOD、20%DOD、30%DOD、50%DOD……，100%DOD
2）I取值為電池包廠家允許的最大電流Imax或0.75Imax
3）t表示測試時間或脈沖測試時間，一般取值10s
4）T指測試時溫度要求，一般取室溫25℃±5℃
具體測試

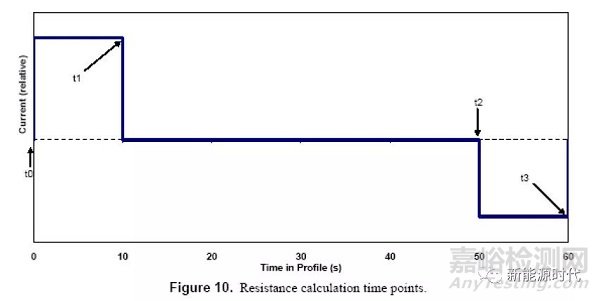

電壓采樣取值說明圖

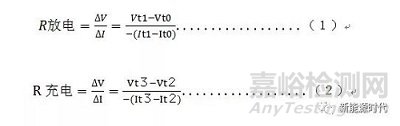

DCR計算公式
測試按照ΔV/ΔI計算后得到相應DOD%-R數據，如下圖所示曲線圖

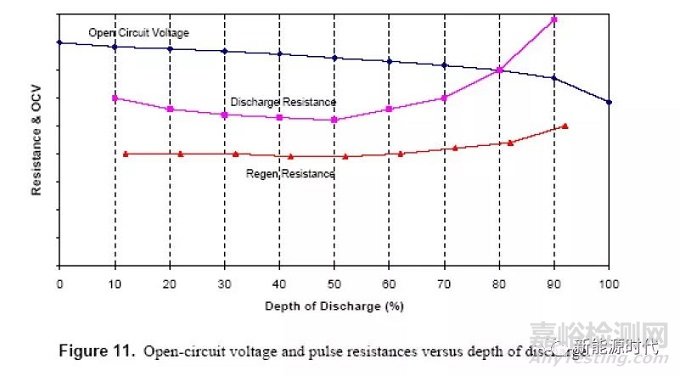

DOD%-DCR曲線
四、功率能力計算
根據前部分計算得到的DOD%-R曲線關系，進一步計算得到功率能力
計算方法
DCR與功率關系式
其中：
①Vmax和Vmin指電池的最高電壓和最低電壓
②R放電指，當時DOD下放電DCR值
③R充電指，當時DOD下充電DCR值
進而得到功率放電能力與DOD關系，即DOD%-P曲線

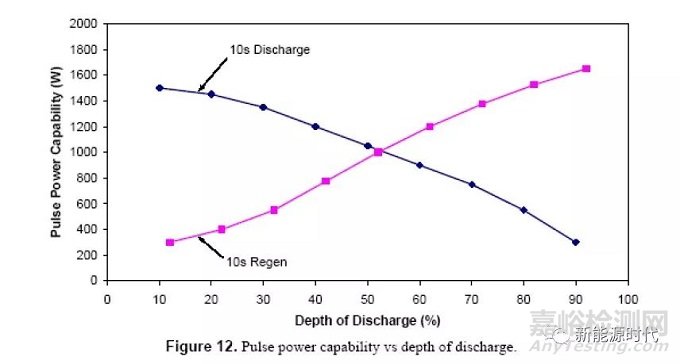

DOD%-P曲線
