美國明尼蘇達州羅徹斯特市梅奧診所Bilgin C等人發表了一篇關于導管如何設計的文章，主要受眾對象是神經介入醫生，幫助他們更好的了解一款導管是如何設計出來的，從而使得在實際臨床實踐中更好的平衡器械使用、并發癥和手術時間。
介紹
許多類型的導管和鞘管代表了介入治療行業的支柱，但幾乎沒有可用的資源向社區傳授器械構建的基本概念。隨著諸如遠端通路導管等專業器械包含越來越先進的設計和構造特征，資源的缺乏變得更加復雜。雖然臨床醫師已經熟知導管的性能特征，包括近端支撐、遠端可追蹤性和管腔大小等基本特征，但導管工程師如何實現既定的性能目標對大多數臨床醫師來說仍然是一個謎。在這篇入門文章中，我們將向執業介入醫師介紹導管設計和構建的基本概念。
導管是如何構造的
導管構造的基本概念在各種器械中都得到了相當好的保存。簡而言之，導管必須足夠大以容納介入工具和/或造影劑注射，足夠小以兼容標準動脈通路鞘管，足夠硬以提供近端支持，但足夠軟以穿過迂曲的解剖結構向遠端跟蹤，抗扭結，足夠光滑的內腔便于器械插入，沿外腔以增強跟蹤。為了實現這些無數的功能，基本的結構模式包括四個元素，包括極薄的光滑內襯，通常為聚四氟乙烯(PTFE)，通常由金屬材料構成的支撐骨架，聚合物外管，最后是親水涂層，后者通常僅限于器械的遠端部分。這些材料的結構、厚度、模型和范圍長度等都是根據給定的臨床指征定制的，以實現必要的遠端跟蹤和器械通過。
構建過程首先是在非常堅硬的芯棒(如果是金屬)或芯棒(如果是非金屬)上放置內襯，通常是PTFE。非金屬芯棒是構建柔軟器械的首選，在柔軟器械中向外伸展，而不是簡單地從芯棒中抽出，這可能會損壞器械。光滑芯棒理想特征包括高潤滑性、超薄結構和耐用性，以避免在器械通過過程中損壞。因此，PTFE是目前最常用的導管內襯?；趯?dǎo)管的內徑，厚度范圍從0.0004英寸到0.001英寸。

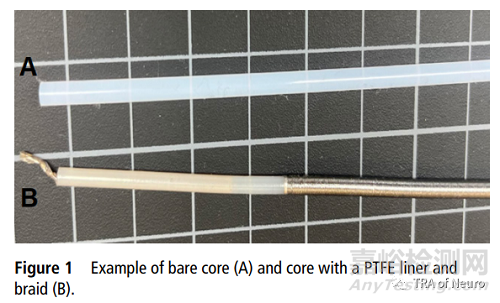

相對于有限的內襯選擇，支撐骨架類型、模型、材料和加工有無數的選擇。金屬材料主要包括相對便宜的不銹鋼和具有形狀記憶功能的鎳鈦合金。然而，對于這兩種材料，其構造模式是非常多變的。一般情況下，金屬絲以纏簧或編織模式或兩者同時應用于內襯。這些金屬絲可以是圓絲也可以是扁絲，對于大多數神經血管應用來說，尺寸一般在0.001英寸-0.004英寸之間。圖1展示了裸芯棒和具有不銹鋼編織和PTFE內襯的芯棒。
多個不同的纏簧都可以沿著導管的長度進行設計，因?yàn)樗苋菀淄Ｖ挂环N纏簧類型，并沿著器械開始另一種。螺距，或纏簧之間的距離，顯著影響軟硬度，抗扭結和推送性，更寬的螺距有更好的柔軟性，但增加扭結風險和更差的推送性。
與纏簧相比，編織可以獲得極好的軟硬度，具有很強的推送性，但可能容易打折。編織設計包含許多功能，包括編織絲數量，單或雙“開始”編織，編織模式(under-over等)，以及在一個編織中使用多種不同編織絲的類型。不像纏簧，編織是相對很難當一個導管在構筑中停止的。編織性能的主要驅動因素是金屬密度(PPI)，通常來說，較高的PPI會導致更高的抗扭結和更軟的特性。然而，整個PPI范圍內的關系可能相當復雜，較高的PPI最初會導致柔軟度改善，但在極端情況下，會變得僵硬。
與纏簧一樣，金屬絲直徑是硬度的主要決定因素。編織角度也可以決定導管的性能。隨著編織角的減小，編織絲的方向更加平行于縱軸，大大增加了導管的推送性。另一方面，較高的編織角度意味著金屬絲的方向垂直于縱軸。因此，隨著編織角度的增大，編織結構變得更接近于纏簧。
在添加強化(纏簧、編織或兩者兼有)后，在導管軸上放置一種聚合物外管材料。這種聚合物材料還含有一種金屬(一般是鉍、鎢或鋇)不透射線的填充物，以增加不透射線性。聚醚嵌段酰胺(PEBA)和尼龍是最常用的聚合物。尼龍因其硬度而被首選。另一方面，PEBA是一種更柔軟的聚合物，可以用尼龍改性，以結合聚氨酯的柔韌性和尼龍的硬度。制造商可以確定尼龍?jiān)赑EBA混合物中的比例，從而可以控制導管的柔韌性和硬度。因此，在神經血管導管的設計中，PEBA是首選。
在最后階段，將導管浸入基于聚氨酯的親水涂層溶液中并以已知速度撤出。接下來，用熱或超紫光固化親水性涂層?？赡苄枰啻谓n循環以達到所期望的涂層厚度。圖2總結了神經血管導管大體結構。
質量控制
許多機制被用來控制導管的建造質量。其中第一個是制造過程文檔，作為構建每個單獨產品的分步指南。該文件詳細介紹了構建步驟，在關鍵里程碑處使用制品檢驗步驟，以篩選出故障部件，并使用三軸千分尺測量外徑等關鍵尺寸。未被檢驗的器械特征通過過程驗證對輸出進行統計驗證。這里一個好示例將是親水涂層長度。通過將紫色染料(甲苯胺藍)應用于成品導管，通常只與清晰的親水性涂層結合，從而使其能夠被測量，將建立一個由監管驅動的導管樣品尺寸，以驗證涂層過程產生適當?shù)耐繉娱L(zhǎng)度。
美國食品藥品監督管理局( Food and Drug Administration，F(xiàn)DA )等監管機構負責在制品和成品醫療器械的質量控制，每個導管生產商采用不同的嚴格質量控制標準，以限制臨床環境中的導管故障。然而，需要注意的是，這些質量控制步驟并不能完全防止導管故障和相關不良事件的發生。例如，目前在FDA的制造商和用戶設備經驗( MAUDE )數據庫中有超過1000個報告的再灌注導管發生故障，其中約10 %與臨床不良事件相關。也有已發表的病例研究表明，導管尖端在操作過程中發生膨脹和破裂可導致永久性神經功能缺損和死亡。因此，上市后監測也是最重要的質量控制步驟之一。
導管的機械性能
硬度計標尺
硬度計標尺是一種彈性體硬度的度量，已被醫用導管工程師廣泛用作比較不同聚合物柔韌性的替代物。在這個尺度下，數值越高表明材料越硬，通常柔性越低。另一方面，彎曲模量是材料彎曲傾向的量度。一般情況下，材料的硬度與彎曲模量之間存在相關性。然而，硬度計量表仍然是對靈活性的間接測量，因此，較軟的硬度計并不總是意味著較好的柔韌性。此外，硬度計量表與其他導管性能指標，如抗扭結、扭矩性和可推送性的相關性不高。
歐拉-伯努利梁方程
與懸臂梁類似，血管內導管僅在一端固定和支撐(近端; 導管鞘)，另一端是自由的。 因此，各向同性材料的歐拉—伯努利梁方程也可以用來比較導管的力學性能。與硬度計尺度相反，這些方程使用的是材料特定的模量值，因此可以提供更準確的導管力學性能估計值，包括抗扭結和尺寸比剛度值(軸向、彎曲和扭轉硬度)。
抗彎剛度
導管抗彎剛度(或彎曲剛度)是指導管彎曲所需的力偶。血管壁在血管彎曲處施加垂直于導管長軸的力。如果這種力克服了導管材料的彎曲剛性，導管彎曲并適應血管彎曲。然而，如果彎曲剛度過高或換句話說，導管耐彎曲，這種力會對血管壁造成顯著的應力。這可能導致夾層或血管破裂。因此，在神經血管導管的設計中，需要低抗彎剛度。
對于由均勻各向同性材料組成的導管，其抗彎剛度可由下式計算
E=導管材料的彈性模量 D=導管外徑 d=導管內徑
軸向剛度和屈曲力
軸向剛度是指產生軸向撓度所需的力。在導管設計應用中，軸向剛度通常采用歐拉屈曲公式進行測量。在血管彎曲如髂分叉處或主動脈弓處，血管壁對導管遠端頭端施加軸向力并沿導管長軸方向壓迫導管。如果彎曲導管(臨界屈曲力)所需的力較低，導管可以很容易適應血管彎曲。然而，如果臨界屈曲力較高，血管壁無法偏轉遠端頭端，隨后的推送嘗試會導致血管破裂。因此，在導管設計中，應優先選用軸向剛度較低的材料。
對于由均勻各向同性材料組成的導管，其屈曲力可由歐拉屈曲公式計算
E=導管材料的彈性模量 D=導管外徑 d=導管內徑 β=壓桿長度系數 l=導管長度
扭轉剛度
扭轉剛度是指彈性體對沿其旋轉軸的角向扭轉運動的抵抗能力。導管的可扭轉性與彈性體的扭轉剛度之間存在很強的關系。隨著扭轉剛度的增加，近端操作更容易傳遞到遠端頭端。此外，隨著扭轉剛度的增加，施加的力導致更小的遠端頭端運動，這提供了更精確的導管控制。
扭轉剛度可以通過基于頭端力矩或模量和壁厚的兩個公式來測量：
G=導管材料的剪切模量 D=導管外徑 d=導管內徑 l=導管長度
Mt=扭矩 Ø=扭轉角度
彎折
增加彎曲運動使導管曲率半徑減小。導管到達臨界曲率半徑后發生彎折，其管腔發生閉塞。我們可以通過以下公式計算臨界曲率半徑：
R=導管外半徑 t=壁厚 υ=泊松比 K=材料的彎折常數
設計特征與性能的關系

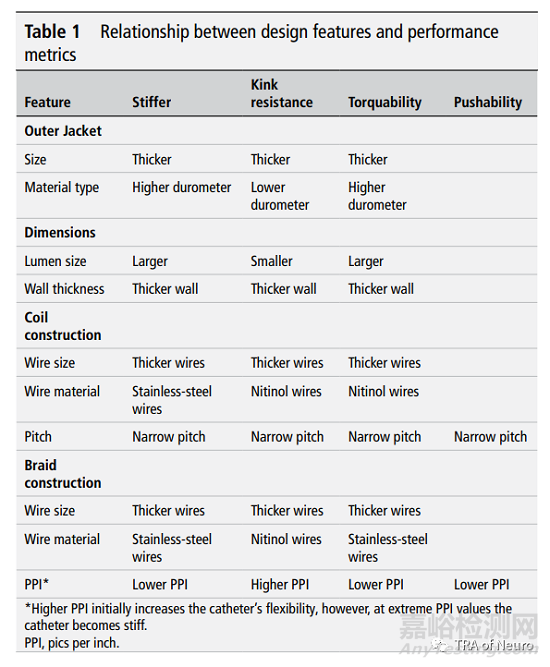

根據上述公式，可以在構造前獲取相對簡單的物理關系。值得注意的是，彎曲剛度和屈曲力等特性與外徑的四次方有關，這意味著實現大口徑器械所需的柔軟性可能具有挑戰性，而小口徑器械的高剛度也同樣困難。表1總結了設計特征與性能指標之間的關系。
一般來說，保持所有其他特征不變，以下關系是顯而易見的：
抗彎折
較低的硬度計和較厚的外管、較小的內徑( ID )、較厚的導管壁和較厚的纏簧/編織絲提供了更好的抗彎折能力。此外，鎳鈦絲比不銹鋼絲更耐彎折。
剛度和扭轉性
剛度和扭矩隨著壁厚的四次方而增大。此外，較小的ID、較厚和較高的硬度計外管是增加剛度和扭矩的特性。此外，纏簧和編織的設計以及絲的特性也會影響導管的剛度和可扭轉性。不銹鋼絲比鎳鈦合金絲更硬，提供更好的可扭轉性。此外，與纏簧相比，編織設計提供了更好的剛度和轉矩控制。
聚合物的剛度與彈性模量( G/E: 0.4-0.5)之間存在恒定的關系。因此，采用常規導管設計策略來實現低抗彎剛度和高扭矩是不可行的。出于這個原因，我們?nèi)匀粵](méi)有一個完美的導管，我們?nèi)绾卧O(shè)計導管需要權衡其具體的性能要求。例如，診斷導管要實現選擇性血管插管，必須具有較高的扭矩。然而，扭轉性具有高抗彎剛度，這解釋了為什么我們可以將8F抽吸導管推送到大腦中動脈，但不能將4F診斷導管推送到遠端頸內動脈顱外段。
不同類型導管的性能要求和設計特點
導引導管
導引導管用于為遠端通路提供支撐。理想的導引導管不應在嘗試推送時被踢回主動脈，而應提供一個穩定的平臺。因此，硬度對于導引導管至關重要。不銹鋼絲的硬度是鎳鈦合金的五倍，而編織設計提供的剛度明顯優于纏簧。因此，在設計上，制造商通常更喜歡不銹鋼編織。此外，通常使用更硬的外管，如尼龍和高硬度PEBA。
微導管
到達遠端小口徑血管需要先進的工程應用和復雜的設計。制造商通常采用沿微導管變化的螺距和PPI值的混合編織/纏簧設計。一般來說，不銹鋼編織被用于近端支撐和扭轉；而低螺距纏簧更傾向于遠端，以便通過迂曲的解剖更好地跟蹤。此外，較軟的聚合物，如低硬度PEBA，被用作外層外管，以防止血管損傷。
診斷導管
診斷導管主要用于選擇性近端血管插管。因此，扭矩和精確控制對診斷導管至關重要。由于扭矩和剛度密切相關，制造商通常在設計中更喜歡更硬的材料，比如不銹鋼編結和尼龍外管。然而，扭轉性伴隨著剛度的增加，這阻止了在遠端迂曲血管中使用診斷導管。
遠端通路和抽吸導管
抽吸流量隨導管內徑的四次方而增加。因此，在抽吸導管的設計中，需要薄壁和較大的內徑。然而，通過迂曲的顱內血管推送大口徑導管肯定不是沒有風險的。因此，在大口徑遠端通路或抽吸導管設計中，靈活性是必不可少的。另一方面，在提供一定程度的靈活性的同時，導管的主干骨架也應該足夠堅固，以防止導管在負壓下坍塌。此外，在這些導管柔軟遠端的部分維持推送性是一個主要的挑戰。因此，抽吸導管的設計是醫療器械工程中最復雜的領域之一。
對于大口徑導管，制造商幾乎總是采用混合編織和纏簧設計。與微導管一樣，編織被用于近端支撐，纏簧被用于遠端以獲得更好的器械可跟蹤性和環向強度(在負壓下抗坍塌)。然而，與微導管設計相比，不銹鋼絲并沒有主導該領域。鎳鈦合金絲具有更好的形狀記憶能力和抗扭結能力，這可能會防止向主動脈的回退，并在血管彎曲處提供更好的推送能力。因此，不銹鋼絲和鎳鈦絲在大口徑導管設計中同樣受歡迎。此外，更柔軟的外管是大口徑導管的首選，幾乎每個制造商都使用PEBA聚合物，因?yàn)樗鼈兊撵`活性。
未來發展方向
神經血管導管技術發展迅速。近年來，一些內徑在0.088 -0.096英寸的超大內徑器械進入市場，初步臨床研究支持其安全性和有效性。此外，人們對使用可操縱微導管越來越感興趣，最近，F(xiàn)DA首次批準在神經血管手術中使用可操縱微導管。還有一些令人興奮的新技術即將問世，如可操縱磁性導管。有了這項技術，計算機產生的磁場就可以用來導航導管并控制其頭端。這可能是遠程操作神經介入手術的一個重要里程碑。
總結
每一種導管都有其獨特的設計，因此有不同的優點和局限性。一般來說，介入醫師是在臨床實踐中發展其對導管性能的認知。盡管這永遠是最可靠的方法，但它也有幾個局限性。市場上有各種各樣的導管，通過臨床實踐來全面了解所有的導管是不現實的。然而，至少獲得導管設計的基本知識可以為導管潛在的臨床性能特征提供見解。因此，我們建議介入醫師在臨床實踐中應重視導管的設計特點，協調導管的臨床性能和設計特點。因此，介入醫師可以做出更好的初始器械選擇，并限制器械相關并發癥和操作時間。
Bilgin C, Hutar J, Li J, et alCatheter design primer for neurointerventionalistsJournal of NeuroInterventional Surgery Published Online First: 07 December 2022. doi: 10.1136/jnis-2022-019567
