3D打印可幫助用戶快速經濟地制造各種應用所需的原型和零件，但選擇合適的3D 打印工藝只是其中的一個方面。最終能否制成具有所需機械性能、功能特性或外觀的零件，很大程度上取決于所用的材料。
本3D打印材料綜合指南介紹了最熱門的塑料和金屬3D 打印材料、比較了這些材料的特性和應用，并提供了可用于為項目挑選合適材料的準則。
塑料3D打印材料和工藝
可用于3D打印的塑料材料有數十種之多，每種材料都有其獨一無二的特性，適用于特定的使用情況。為簡化尋找最適合給定零件或產品的材料的過程，我們首先需要了解主要的塑料類型和不同的3D 打印工藝。
塑料材料類型
塑料主要分為兩大類型：
熱塑性塑料，是最常用的塑料類型。相比于熱固性塑料，其最大的不同是能夠經受無數次熔化和凝固循環。熱塑性塑料在加熱后會熔化，從而可制成所需的形狀。該過程中沒有發生化學鍵合，因此屬于可逆過程，這使得熱塑性塑料的回收、熔化和再利用成為可能。人們常常將熱塑性塑料比作黃油，是一種可以反復熔化凝固的材料。但每進行一次熔化循環，材料的屬性都會稍有變化。
熱固性塑料，在固化后將永久保持固態。熱固性材料中的聚合物在由熱、光或適當輻射引發的固化過程中會發生交聯反應。所以該材料在加熱時會發生分解而不是熔化，并且冷卻后不會再變形。從而無法回收或恢復為基本成分。熱固性材料就像蛋糕面糊，一旦烘焙成蛋糕，便無法再融化成面糊。
塑料3D 打印工藝
目前最成熟的塑料3D 打印工藝有以下三種：
熔融沉積成型(FDM) ，3D 打印機會在熔化熱塑性長絲后將其擠出，隨后打印機噴嘴將熱塑性長絲逐層沉積在成型區域。
立體光固化(SLA) ，3D 打印機使用激光將液態熱固性樹脂固化成硬化塑料，這一過程稱為光聚合。
選擇性激光燒結(SLS) ，3D 打印機使用高功率激光來熔合小顆粒的熱塑性塑料粉末。
FDM 3D打印技術
熔融沉積成型(FDM) ，也稱熔絲制造(FFF)，是消費者群體中使用最廣泛的3D打印形式，業余級3D打印機的出現加速了該技術的發展進程。
該技術非常適用于基本的概念驗證模型，以及快速且低成本的簡單部件原型制造。
與其他塑料3D打印工藝相比，消費級FDM的分辨率和精度最低，因此并不適用于打印復雜設計或具有精細特征的部件。通過化學和機械拋光工藝可提高表面處理質量。工業FDM 3D 打印機使用可溶性支撐來緩解其中一些問題，并提供更豐富的工程熱塑性塑料或復合材料，但其價格昂貴。
在熔化后的長絲形成每一層時，有時各層之間無法充分粘合，從而出現空隙。這會導致部件出現各向異性，在設計需要承受載荷或抗拉的部件時，必須考慮這一點。
FDM 3D 打印材料有多種顏色供用戶選擇，還有各種實驗型的塑料長絲混合方案，可用于制造表面類似木材或金屬的部件。
FDM 3D打印熱門材料
最常用的FDM 3D打印材料是ABS、PLA 及其各種混合物。更先進的FDM 打印機還可以使用其他具有更出色耐熱性、抗沖擊性、耐化學腐蝕性和剛性等特性的專用材料進行打印。
|
材料 |
特性 |
應用 |
|---|---|---|
|
ABS（丙烯腈丁二烯苯乙烯） |
堅固耐用 |
功能性原型 |
|
PLA（聚乳酸） |
最簡單易用的FDM 打印材料 |
概念模型 |
|
PETG（聚對苯二甲酸乙二醇酯） |
兼容更低的打印溫度，可實現快速生產 |
防水應用 |
|
尼龍 |
堅固、耐用、輕便 |
功能性原型 |
|
TPU（熱塑性聚氨酯） |
柔韌、可伸縮 |
柔性原型 |
|
PVA（聚乙烯醇） |
可溶性支撐材料 |
支撐材料 |
|
HIPS（高抗沖擊級聚苯乙烯） |
ABS 最常用的可溶性支撐材料 |
支撐材料 |
|
復合材料（碳纖維、凱夫拉和玻璃纖維） |
剛硬、堅固或極其強韌 |
功能性原型 |
SLA 3D打印技術
立體光固化是世界上最早應用的3D打印技術，誕生于20 世紀80 年代，至今仍是最受歡迎的技術之一。 同時誕生了如今最常見的3D打印文件格式---STL文件格式。
與其他所有塑料3D打印技術打印的部件相比，SLA 打印部件具有最高的分辨率和精度、最清晰的細節和最高的表面光潔度。對于要求嚴格公差和光滑表面的高度精細的原型（如模具、模型和功能性部件）來說，樹脂3D打印是理想的選擇，同時還可以對SLA 打印部件進行高度拋光和/或上漆，為客戶提供具有高精細度的現成部件。
使用SLA 3D 打印技術的打印部件通常具有各向同性，由于各層之間形成了化學鍵，部件在任何方向上的強度都會或多或少保持一致。因此，打印出的部件具有可預測的機械性能，這對于夾具和固定裝置、成品部件和功能原型等應用至關重要。

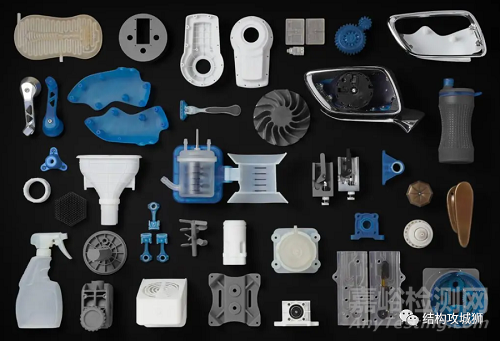

圖：SLA 塑料3D 打印的打印材料范圍最廣
SLA 3D打印熱門材料
SLA 3D打印用途極多，其樹脂配方具有廣泛的光學、機械和熱性能，可匹配標準、工程和工業熱塑性塑料。
|
成型材料 |
特性 |
應用 |
|---|---|---|
|
標準樹脂 |
高分辨率 |
概念模型 |
|
透明樹脂 |
塑料3d打印的唯一透明材料 |
需要光學透明度的部件 |
|
快速成型樹脂 |
3d打印最快的材料之一 |
初始原型 |
|
堅硬樹脂和耐用樹脂 |
堅固、堅固、功能和動態材料 |
住房和圍欄 |
|
硬樹脂 |
高填充、堅固、堅硬的材料能抵抗彎曲 |
齒輪、裝置和工具 |
|
聚氨酯樹脂 |
卓越的長期耐久性 |
高性能汽車、航空和機械部件 |
|
高溫度樹脂 |
耐高溫 |
熱空氣、氣體和流體流動 |
|
彈性樹脂 |
橡膠、TPU或硅樹脂的彈性 |
消費品原型 |
|
醫療和牙科樹脂 |
生產醫療和牙科器具的各種生物相容樹脂 |
牙科和醫療器械,包括手術指南、義齒和假肢 |
|
珠寶樹脂 |
投資鑄造和硫化橡膠成型材料 |
試件 |
|
ESD樹脂 |
改進電子制造工作流程的安全保障材料 |
電子制造的工具和固定 |
|
陶瓷樹脂 |
石頭狀的飾面 |
工程研究 |
SLS 3D打印技術
選擇性激光燒結(SLS) 3D打印因其能夠生產堅固的功能性部件，受到不同行業工程師和制造商的信賴。低單件成本、高生產力和成熟的材料使該技術成為從快速原型制造到小批量、過渡式或定制制造等一系列應用的理想選擇。
由于未熔合的粉末在打印過程中可以支撐部件，所以不需要專門的支撐結構。這使得SLS 適用于構造內部特征、倒凹、薄壁和凹入特征等復雜幾何形狀。
與SLA部件一樣，SLS部件的各向同性通常優于FDM部件。由于打印材料為顆粒狀粉末，SLS部件的表面略粗糙，但幾乎沒有明顯的層紋。

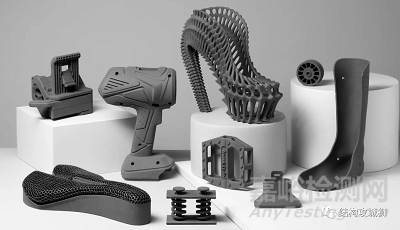

圖：SLS 3D 打印材料的功能性應用
SLS 3D打印熱門材料
與FDM和SLA相比，SLS的材料選擇范圍較為受限，但可用的材料具有優異的機械性能，強度可與注射成型部件媲美。選擇性激光燒結最常用的材料是尼龍，廣受用戶歡迎，是一種具有優異機械性能的工程熱塑性塑料。尼龍重量輕、強度高、柔韌性好，而且耐沖擊、耐化學腐蝕、耐高溫、抗紫外線、防水、防塵。
|
材料 |
說明 |
應用 |
|---|---|---|
|
Nylon 12 Powder |
牢固、堅硬、結實且耐用 |
功能性原型制造 |
|
Nylon 11 Powder |
性能類似于Nylon 12 Powder，具有更高的彈性、斷裂伸長率和抗沖擊性，但剛度更低 |
功能性原型制造 |
|
聚氨酯 |
柔韌有彈性，類似橡膠 |
功能性原型制造 |
|
尼龍復合材料 |
通過添加玻璃、鋁或碳纖維而強化的尼龍材料，具備更高的強度和剛度 |
功能性原型制造 |
塑料3D 打印材料和工藝對比
每種3D 打印材料和工藝都有其自身優缺點，適用于不同的應用。下表高度概括了一些關鍵特征和考量因素。
|
FDM |
SLA |
SLS |
|
|---|---|---|---|
|
優點 |
支持低成本消費機器和材料 |
高價值 |
堅固的功能性部件 |
|
缺點 |
精度低 |
不能長期接觸紫外線 |
硬件成本更高 |
|
應用 |
低成本快速原型制造 |
功能性原型制造 |
功能性原型制造 |
|
材料 |
標準的熱塑性塑料，如ABS、PLA 及其各種混合材料（適用于消費級打印機）。高性能復合材料（適用于高成本的工業級打印機） |
各種樹脂（熱固性塑料）。標準樹脂、工程樹脂（類ABS、類PP、柔性、耐熱）、可澆鑄樹脂、牙科樹脂和醫用樹脂（生物相容性樹脂）。 |
工程熱塑性塑料。Nylon 11 Powder、Nylon 12 Powder 及其復合材料，聚氨酯等熱塑性彈性體 |
金屬3D 打印技術
除了塑料3D 打印外，還有多種金屬3D 打印工藝。
金屬FDM，金屬FDM 打印機的工作原理與傳統FDM 打印機類似，但通過擠出由聚合物粘合劑粘結制成的金屬棒打印部件。得到的“原始”部件隨后將在爐中燒結，以去除粘合劑。
選擇性激光熔化(SLM) 和直接金屬激光燒結(DMLS) ，與SLS 打印機類似，SLM 和DMLS 打印機的工作原理是使用激光將金屬粉末顆粒而非聚合物粉末逐層熔合在一起。SLM 和DMLS 3D 打印機能夠精確打印出堅固復雜的金屬產品，是航空航天、汽車和醫療應用的理想選擇。
金屬3D 打印熱門材料
鈦，是一種輕質金屬，不僅機械特性?xún)?yōu)異，而且強度和硬度高、高度耐高溫、抗氧化與耐酸。
不銹鋼，具有很高的強度、延展性和耐腐蝕性。
鋁，是一種輕質、耐用、堅固的材料，并且具有良好的熱性能。
工具鋼，是一種堅硬、耐刮擦的材料，可用于打印成品工具和其他高強度部件。
鎳合金，具有很高的拉伸、蠕變和斷裂強度，并且耐熱耐腐蝕。
金屬3D打印的替代方案
與塑料3D 打印技術相比，金屬3D 打印的成本高昂且較為復雜，使大多數企業望而卻步。
作為替代方案，SLA 3D打印非常適合鑄造工藝流程和生產金屬部件；且與傳統方式相比，該技術的成本更低、設計自由度更大，且生產周期更短。
另一種替代方案是電鍍SLA部件，該工藝可通過電鍍?yōu)樗芰喜牧咸砑咏饘馘儗?，從而將金屬的?qiáng)度、導電性、耐腐蝕性和耐磨性等優異性能與主要材料（通常為塑料）的特定特性相結合。

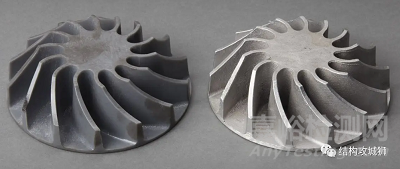

圖：塑料3D打印非常適合制造用于生產金屬部件的可澆注模型。
挑選合適3D 打印材料的準則
面對多種多樣的材料和3D 打印選項，如何才能做出正確的選擇？
下面的三步準則可用于為您的應用挑選合適的3D 打印材料。
第1 步：確定性能需求
3D打印所使用的塑料具有不同的化學、光學、機械和熱特性，這些特性決定了3D 打印部件的性能。隨著預期用途逐步接近實際使用情況，性能要求也會相應增加。
|
要求 |
說明 |
建議 |
|---|---|---|
|
低性能 |
對于形狀及擬合原型制造、概念建模和研發，打印部件只需滿足較低的技術性能要求。 |
FDM：PLA |
|
中等性能 |
用于驗證或預生產的打印部件在性能上必須盡可能貼近最終生產部件，以便進行功能測試，但沒有嚴格的使用壽命要求。 |
FDM：ABS |
|
高性能 |
3D 打印成品部件必須能夠在特定時間段內承受極嚴重的磨損，可能是一天、一周或是數年。 |
FDM：復合材料 SLA：工程、牙科、醫療或珠寶樹脂 SLS：Nylon 11Powder、Nylon 12 Powder、聚氨酯、尼龍復合材料 |
第2 步：將性能要求轉化為材料要求
確定產品的性能要求后，下一步就是將其轉化為材料要求，即滿足這些性能要求所需的材料屬性。這些指標通常位于材料數據表中。
|
要求 |
說明 |
建議 |
|---|---|---|
|
拉伸強度 |
拉伸強度是指材料在承受拉力時的抗斷裂能力。較高的拉伸強度對于結構性部件、承重部件、機械部件或靜態部件非常重要。 |
FDM：PLA |
|
彎曲模量 |
彎曲模量是指材料在載荷下的抗彎曲能力，是區分剛性材料（高模量）和柔性材料（低模量）的良好指標。 |
FDM：PLA（高）、ABS（中） |
|
伸長率 |
伸長率是指材料在受到拉伸時的抗斷裂能力，可幫助用戶根據拉伸程度比較不同的彈性材料，還能夠指示材料是先變形還是突然斷裂。 |
FDM：ABS (中)，TPU (高) |
|
沖擊強度 |
沖擊強度是指材料在吸收沖擊和沖擊能量的同時不發生斷裂的能力。反映材料的韌性和耐用性，幫助用戶了解材料掉落在地面或撞到其他物體時容易斷裂的程度。 |
FDM：ABS（中）、聚氨酯（高） |
|
熱變形溫度 |
熱變形溫度是指樣品在指定載荷下發生變形時的溫度，用于指示材料是否適用于高溫應用。 |
SLA:高溫度樹脂、硬樹脂 |
|
硬度（硬度計） |
硬度是指材料抗表面形變的能力，可幫助用戶確定軟塑料的“柔軟度”，如用于某些應用的橡膠和彈性體。 |
FDM：聚氨酯 |
|
抗撕裂強度 |
抗撕裂強度是指材料在承受拉力時抗裂縫延伸的能力，對于評估軟塑料和柔性材料（如橡膠）的耐久性和抗撕裂性十分重要。 |
FDM：聚氨酯 |
|
蠕變 |
蠕變是指材料在持續應力（拉伸、壓縮、剪切或彎曲）下發生永久變形的趨勢。蠕變?cè)降?，說明硬塑料的使用壽命越長，這一特性對于結構性部件至關重要。 |
FDM：ABS |
|
壓縮形變 |
壓縮形變是指材料受到壓縮后發生永久變形的趨勢，對于軟塑料和彈性應用非常重要，能夠表明在去除載荷后材料是否會恢復原始形狀。 |
FDM：聚氨酯 |
第3 步：做出選擇
將性能要求轉化為材料要求后，就可以輕松找到一種或一系列適合您應用的材料。 如果有多種材料都能滿足您的基本要求，則可以擴大所需特性的范圍，并根據給定材料和工藝的優缺點權衡利弊，最終做出合適的選擇。
來源：Internet
