1-產品結構

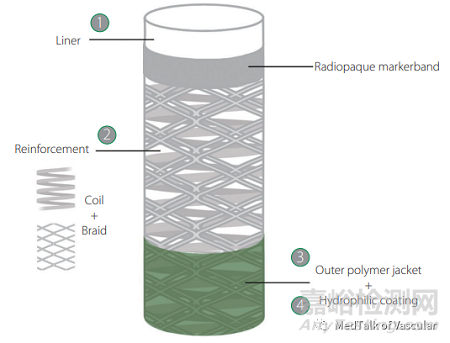

目前，臨床使用的顱內血栓抽吸導管由內到外的結構普遍是四層設計，分別為PTFE Liner內層→中間金屬層→高分子外層→外層表面親水涂層；如下圖所示：
血栓抽吸導管效果圖
2-工藝技術與設備
如果需要生產出一款滿足設計規范的顱內血栓抽吸導管產品的話，其主要的涉及工藝和相關設備如下：
1）顯影環安裝
工藝：在PTFE Liner表面安裝顯影標記環
工藝目的：使最終導管在X光機下具有一定的顯影性，方便醫生操作導管
相關設備：一般人工點膠將顯影環固定在PTFE Liner表面
PS：顯影環具有兩種類型，一種是傳統的管狀閉環顯影環，另外一種是開口的成C型顯影環，如下圖所示：

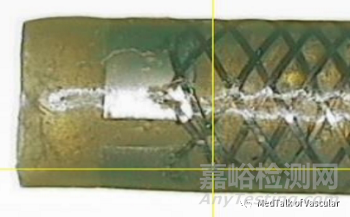

Sofia Plus導管遠端C型顯影環實拍圖
小編觀點：小編之前做顱內血栓抽吸導管研發時做過類似的對比實驗：得出的結論為C型顯影環的優點在于經過編織和流變工序后顯影環處的OD值會比閉環顯影環的小，這是因為在編織或者是流變過程當中由于C型的存在，顯影環會與PTFE Liner貼合的更緊，也有研發朋友說C型顯影環能夠增加導管遠端的柔軟性，關于這一點小編沒有得出有說服力的數據來證明這個觀點，遂小編不是很贊同。
2）繞簧
工藝：在PTFE Liner表面繞上一定螺距的金屬絲，金屬絲一般為不銹鋼或鎳鈦圓絲
工藝目的：獲得繞簧半成品組件，為后續編織工序做準備
相關設備：繞簧機
3）編織
工藝：在繞簧半成品表面編織一定形狀的金屬編織層，金屬絲一般為不銹鋼或鎳鈦扁絲或圓絲
工藝目的：獲得編織半成品組件，為后續流變工序做準備
相關設備：編織機
常見的編織方式有以下幾種：
1壓2或2壓1形式 1壓1形式 2壓2形式
4）顯影環與編織線焊接
工藝：焊接工序
工藝目的：使顯影環與編織線焊接在
相關設備：電阻焊機
PS：只有當導管遠端只有金屬編織結構時具有這一步
5）流變
工藝：導管流變工序
工藝目的：將不同材料不同軟硬度的高分子管材套在編織半成品表面采用流變機將高分子與金屬絲以及PTFE Liner融合在一起獲得導管流變半成品，為后續粘接導管座做準備
相關設備：流變機，切管機
6）導管座粘結
工藝：導管座粘結
工藝目的：將流變后導管組件與導管座粘結在一起，為后續親水涂層做準備
相關設備：UV光固化機
7）親水涂層
設備：導管親水涂層
工藝目的：使得導管遠端外表面獲得一定厚度的親水超滑涂層，降低產品在使用時表面的摩擦阻力
相關設備：親水涂層機
8）內包裝
工藝：內包裝工藝
工藝目的：使產品獲得無菌屏障，為后續滅菌做準備
相關設備：封口機
9）滅菌
工藝：滅菌工藝
工藝目的：使產品無菌
相關設備：滅菌柜
總結：目前國內具有顱內血栓抽吸適應癥的抽吸導管大約在10款左右，超適應癥使用的導管大約在50+款，從這樣的產品注冊證的數據來看，國內相關產品制造工藝水平已經處于不錯的水平了，國產替代化的進程相對較快。
