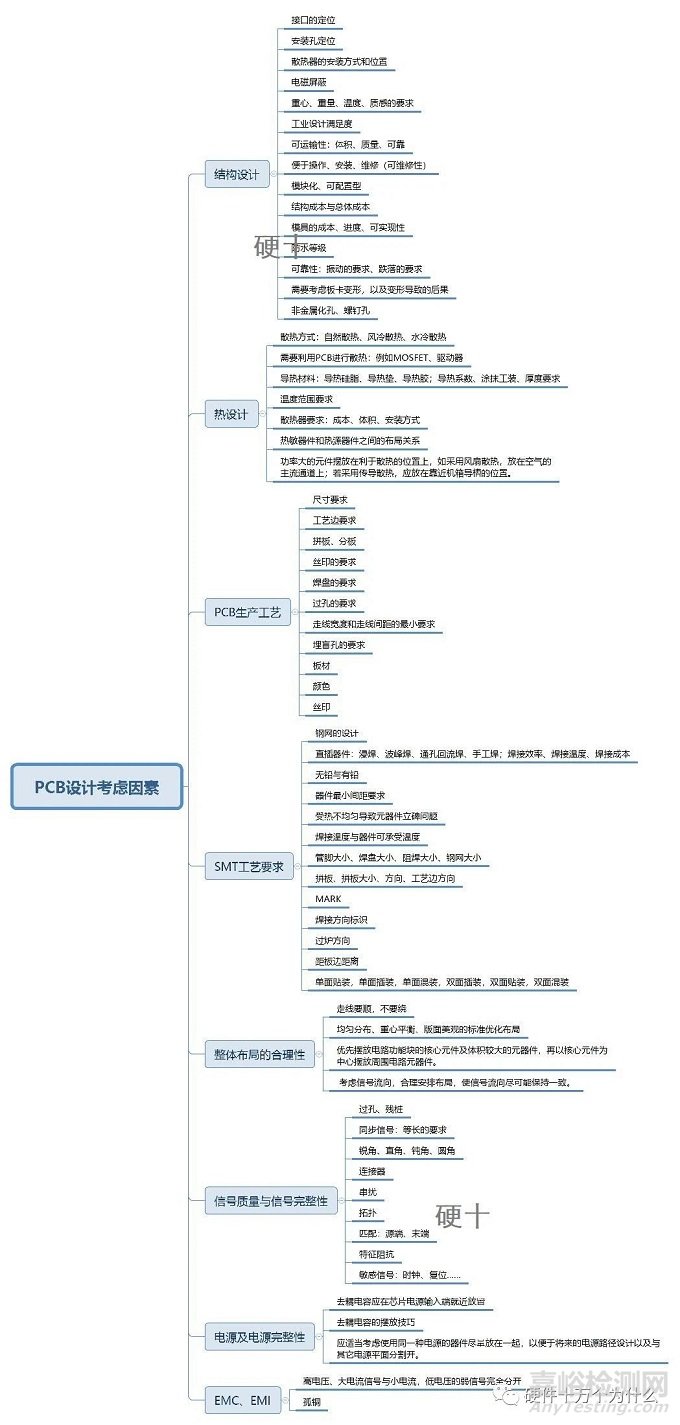

項目 |
檢查內容 |
Y/N |
備注 |
|
常規類檢查項 |
禁止布局布線區域設置是否正確。(注意限高區)增加:晶振,電感,變壓器下方畫好禁布區。 |
||
|
結構是否更新正確,螺孔大小,接口定位與方向是否正確。對于有疑問的接口方向有沒有與結構工程師確認? |
|||
|
結構是否是最終文件。 |
|||
|
封裝是否經過檢查。 |
|||
|
改版設計時,封裝是否檢查并更新(原點變化導致固定器件偏位等) |
|||
|
有出差工程師自建或臨時替換的封裝有沒有進行復查和更正 |
|||
|
光繪設置是否正確。 |
|||
|
每種電源是否都有來源,寬度是否都滿足載流量。過孔數量是否足夠。 |
|||
|
原理圖和PCB文件網表否是最新的,導入是否一致 |
|||
|
是否有未擺器件、是否有未連接網絡、是否有多余線段 |
|||
|
IPC網表是否對比、并確認沒有斷路和短路存在 |
|||
|
規則設置 |
疊層設置是否正確。(包括正負片)是否有按增加的工藝制作說明進行規則設置 |
||
|
差分線、單端線等線寬、線距規則設置是否正確。 |
|||
|
高電壓安規設置是否正確。 |
|||
|
等長誤差與最大長度設置是否正確。 |
|||
|
保護地是否設置2mm以上間距。 |
|||
|
是否有把相同分類的網絡全部分配到對應的分組。 |
|||
|
相應規則是否打開。 |
|||
|
如果有隔離盤花焊盤,是否設置正確。 |
|||
|
布局 |
確保結構限高區沒有擺放超過限制高度的器件。 |
||
|
有順序要求的(如LED,按鍵)是否符合結構要求擺放。 |
|||
|
TVS、ESD保護器件是否靠近接口放置。 |
|||
|
數字、模擬、高速、低速部分是否分開布局。模擬布局是否保證主通路走線最短。 |
|||
|
相同模塊是否相同布局。 |
|||
|
源端與末端匹配器件布局是否正確。 |
|||
|
晶體、晶振及時鐘驅動器擺放是否合理。 |
|||
|
開關電源是否按要求布局布線。(回路是否最小,是否做單點接地) |
|||
|
每種電源電壓電容是否均勻分布。(0.1uf以下小電容每個電源管腳有一個)。 |
|||
|
熱敏感器件是否遠離電源和其他大功耗的元件(測溫器件是否放在合適的位置)。 |
|||
|
繞線電感是否有平行擺放一起。(建議相互垂直擺放) |
|||
|
射頻電路是否考慮一字型或者L型布局。 |
|||
|
隔離器件(如變壓器)前后部分器件要分開布局。 |
|||
|
發熱量大的器件也要相互分開,方便散熱。 |
|||
|
確保禁布區沒有放置器件。 |
|||
|
布線 |
鎖相環電路,REF,電感兩端走線是否加粗。 |
||
|
信號或者電源孔密集處是否增加回流地孔。 |
|||
|
電源引腳出線是否都有20mil以上或同引腳一樣寬。(包括熱焊盤,上下拉電阻除外) |
|||
|
所有關鍵信號線走線,是否有跨相鄰平面層分割。 |
|||
|
射頻線與天線是否處理正確(加粗控50ohm阻抗,并加上相應的參考面,陶瓷天線按要求挖空,射頻線周邊加屏蔽地過孔。) |
|||
|
模擬走線和不要求阻抗的線(如晶體時鐘線,Reset等)是否加粗8mil以上。 |
|||
|
是否存在多余過孔和線,多余殘樁(Stub)走線。 |
|||
|
是否存在直角和銳角走線。 |
|||
|
是否存在孤銅和無網絡銅。 |
|||
|
有極性器件是否正確。(特別注意二極管、極性電容、ESD、LED等) |
|||
|
布線拓樸結構是否合理。 |
|||
|
隔離器件(光耦、共模電感、變壓器等)是否做隔離或挖空處理。 |
|||
|
靜電保護地,保護地與工作地是否已做隔離設計(至少相隔2.5mm) |
|||
|
電源模塊、時鐘模塊是否有信號線走過,特別是開關電源電感下不能穿線。 |
|||
|
相鄰信號層是否有平行走線。平行走線必須錯開或者垂直走線,不可以重疊。 |
|||
|
差分線和重要信號線換層處是否加有回流地過孔。最好對稱加上兩個回流地孔。 |
|||
|
對敏感信號是否進行了地屏蔽處理,每500mil是否有一個過孔。 |
|||
|
多層板板邊是否每150mil加有屏蔽地過孔。 |
|||
|
平面層是否有通孔隔離盤過大造成平面割斷導致電源平面電流不足。 |
|||
|
電源平面與地平面比較是否有內縮。 |
|||
|
平面層各塊電源網絡是否都有花盤連接。 |
|||
|
IC與連接器是否都有電源和地管腳且加粗走線。 |
|||
|
發熱量大器件鋪銅面積是否足夠大。是否在表層有加上散熱開窗的銅皮。 |
|||
|
金手指上是否有鋪銅,內層鋪到金手指焊盤的一半的位置,金手指上是否有整塊阻焊。 |
|||
|
器件(電阻電容電感等)引腳中間是否有過線。 |
|||
|
表層空白處是否有鋪銅處理。 |
|||
|
兩層板正反面地是否連接良好。特別注意電源和地在換層的地方過孔是否滿足載流能力。 |
|||
|
串口芯片(例如232、485、429、422)部分電容走線是否加粗。 |
|||
|
時鐘電路(包括晶體、晶振、時鐘驅動器等)的電源是否進行了很好的濾波,對于時鐘走線不能殘樁(Stub)。 |
|||
|
做等長時,是否確保每個信號分組中的每一根網絡都做到的等長。 |
|||
|
重要信號線是否優先布線,走在最優布線層。 |
|||
|
電源平面壓差較大時,隔離帶是否相應加寬。 |
|||
|
同組高速信號線的過孔數是否最少且個數一致,盡量小于2個過孔。 |
|||
|
輸出產生文件檢查 |
確定SMT器件是否有開鋼網和所有器件開阻焊層。 |
||
|
阻焊開窗是否與表層鋪銅一致。 |
|||
|
確定器件字符及絲印標示方向是否正確,是否有干涉和文字錯誤上焊盤現象,器件1腳標示是否正確明顯。 |
|||
|
走線線寬是否與生產說明一致。 |
|||
|
非金屬化孔焊盤是否設置正確。 |
|||
|
板上標注是否正確。(包括Drill層說明及誤差標注) |
