電磁輻射其實就是無線電波，是我們既熟悉又陌生的東西。我們熟悉的收音機、電視和手機，它們和我們的生活緊密聯系，這些都與電磁輻射有關。陌生是因?yàn)槲覀兛床坏矫恢?。電磁輻射可以說無孔不入，有時候我們非常需要這個特點，例如廣播、無線通訊。有時候卻必須消除它，因?yàn)樗鼈儠ハ喔蓴_，產生我們不想要的結果。最簡單的例子，比如說家用電器對電視圖像的干擾相信每個人都曾經碰到。防止電磁輻射并不難，理論上只要把源頭放在一個封閉接地的金屬容器中就好了，這就是屏蔽。其實金屬網也可以，但能否起作用還要看網孔大小和電磁輻射的波長，要解決這個問題需要比較復雜的計算和試驗，這里就不多說了。
電路板設計

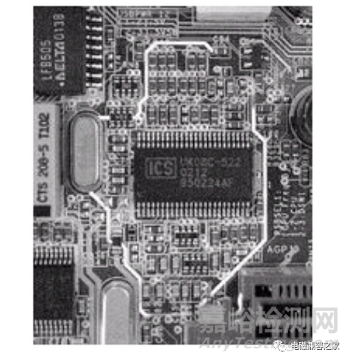

計算機是一個強大的電磁輻射發生器，內部的主板上混合了各種高頻電路、數字電路和模擬電路，它們工作的時候會互相干擾，簡稱EMI（電磁干擾），要想將這些電路之間的電磁干擾完全做到隔離是絕對不可能的，因?yàn)闊o法把它們獨立地“包”起來，只好采用其他辦法來降低干擾的程度。金屬導體可以傳送干擾，它像天線一樣，所以“斷開”它是一個很有效的選擇。以華碩主板的頻率發生器電路部分為例（如圖1），此部分工作頻率很高也很復雜，產生大量無用的電磁輻射，因此需要“斷絕”它與外界的聯系。透過強光可以清晰地看到多層PCB主板中每層銅箔都完全斷開（圖1中發亮的一圈），說明該電路幾乎完全與外界分離。“天線”斷了，被一圈絕緣體包圍，自然對外界的干擾會減小，同時在未斷開處使用電容可以更進一步降低電磁輻射泄露，避免了不必要的信號到處亂跑。此設計明顯地提高了高頻工作時的穩定性，特別是主板上有好幾處高頻電路的時候。
圖一

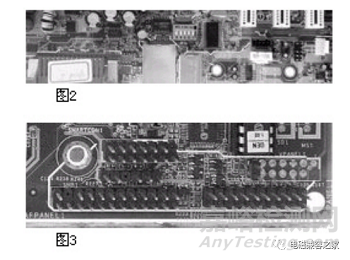

同時為了防止產生的無用電磁輻射外泄，華碩主板還在所有的輸入輸出部分做了這個設計，“斷開”它們的“天線接頭”，電磁干擾輻射會大大降低。圖2是華碩主板輸入輸出部分的類似設計，用來隔絕電磁干擾借這些接口向外傳送的道路，圖中電路板上的亮線清晰可見。尤其是音頻模擬電路部分，采用這個設計以后，大大改善了音頻質量，否則會聽到復雜的噪聲。
圖3是連接機箱開關和指示燈等開關的接口部分，想像那么多“天線”連在這里確實會發揮很大“作用”。從圖中可以明顯地看到透光線條包圍了這部分，幾乎斷開了來自主板的電磁干擾，所以即使接上那些聯線產生的影響也微乎其微了。

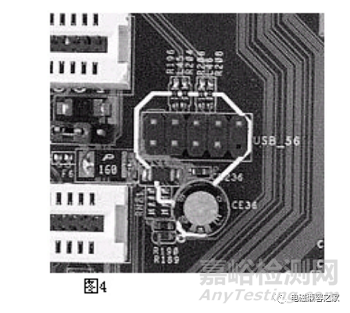

圖4是華碩主板上USB輸出接頭處的類似設計，被屏蔽部分一目了然。
采用上述設計，有效地隔離了主板上高頻電路之間的電磁干擾，增強了系統高頻運行時的穩定性和可靠性，同時也阻止了主板產生的電磁干擾向外界傳播。
機箱接口設計
上面是華碩主板在防止電子干擾輻射方面所采用的特殊電路設計，下面介紹一下華碩在防止電磁干擾輻射向機箱外部空間發散的措施。
我們知道，電腦機箱本身就是一個很好的屏蔽裝置，但是不能完全密閉，電磁波會從機箱表面的開孔處傳播出來。一般情況下這些開孔就是主板和外界最近的輸入輸出部分，如鼠標、USB口、并口、串口等?？椎拇笮Q定了電磁干擾的泄露程度。如果電磁干擾輻射的波長為λ，則孔最大直徑L小于λ/20的時候，電磁干擾輻射會明顯的削弱。若是方形孔，L就是其對角線長度。

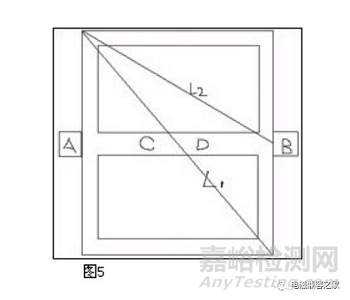

如圖5所示，這是華碩主板USB輸出接口部分，L1是方孔對角線長度，A、B、C、D是專門設計的4個金屬片（實物如圖6），它們與擋板接觸后形成接地，方孔就被一分為二，對角線長度縮短為L2，因此阻止電磁干擾輻射的能力大大提升。
鍵盤接口也是如此，圖7就是實物的照片，圈出的部分為翹起的金屬片，也就是上面說到的ABCD接地點，翹起的部分可以和機箱良好地接地。

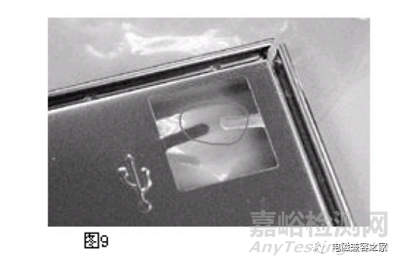

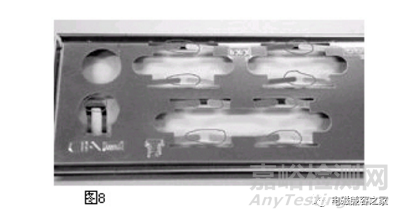

因?yàn)槟壳皺C(jī)箱的設計無法和主板輸入輸出口完全接觸，會接地不良，因此華碩主板還附帶了專用的擋板，如圖8、9，圈出的部分是翹起的金屬接觸片，原理相同。把原來機箱上的擋板換成華碩主板附帶的擋板，安裝后紅色區域的金屬片會和主板上的輸入輸出部分很好地接地，進一步縮小L值，從而有效地屏蔽電磁干擾輻射。
以上談到的兩項設計在所有的華碩主板上都看得到，因此，采用華碩主板的電腦在電磁干擾輻射的屏蔽方面性能極佳。電磁干擾對我們的生活似乎影響不大，它看不見也摸不到，但是確實能夠影響到周圍電子設備的正常工作；主板設計的許多細節在許多人看來也未曾留意，但正是這些設計，使得我們的許多設備共同擁有一個更干凈的使用空間。
