氣體管路的五項（壓力、氦測漏、含塵量、水分、氧分）測試，是目前管道測試較為先進、全面的一種測試方法。
大宗氣體的五項測試中保壓和He檢漏是針對安全性而做的測試，而顆粒度、水分和氧份測試則是針對氣體的品質性所做的測試。
1、 保壓測試（Pressure）
（1）目的：在于保證管道系統或設備連接在設定測試壓力的條件下沒有泄露點。
（2）保壓除了可以檢查管路、接頭是否有泄漏之情形外，還可以利用高于工作壓力之氣體壓力保持在一段封閉管路內，經過一段時間后，可偵測出管路焊道上是否有沙孔（沙孔會因過高的壓力而造成泄漏）以及銜接點是否可承受如此高的壓力而不至泄漏，以確保所有人員的安全。
（3）原理：是將待測管路通入PN2（因?yàn)镻N2相對廉價），使其壓力達到管路正常使用壓力的1.15倍或是7至9公斤之間，在一端接上記錄器，經過一段時間后檢查是否有壓降現象，若無則表示該管路已通過保壓測試，反之，則檢查壓降之原因，并在原因排除后再做一次保壓測試，直到完全沒有泄漏為止。
（4）測試步驟：
①對照管路施工圖，核對管路連接是否正確。
②將面板入口端的接頭松開，出入口兩端用新的墊片銜接上，并將進機臺端的接頭蓋上。
③打開面板閥門及調節器。

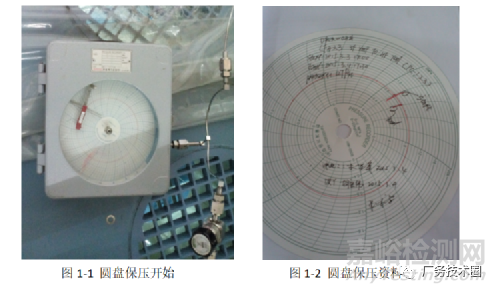

④將所有待測管路Take off端的接頭用測試的管子串聯起來，并于一端連接記錄器。
⑤沖入測試介質PN2，使管路內壓力達0.7~0.9MPa，并檢查所有壓力表頭是否有壓力。
⑥對所有的接頭用檢漏液作初步的測漏。若接口無明顯氣泡，壓力未有超出允許范圍之變化，則開始記錄時間與壓力讀數，持續24h。
壓力測試結果會受溫度的影響，在測試過程中要注意溫度的變化及對溫度的記錄，如溫度偏差較大，則需要進行必要的補償修正計算。
2、 氦測漏（He Leak Test）
（1）氦測漏的主要方法有：噴吹法、吸入法、氦罩法和背壓法。
比如真空噴氦的方式。He檢漏儀具有操作簡便、準確可靠、安全高效、成本較低、用途廣泛等特點，而氦氣的分子非常小，僅次于氫氣，可偵測出非常小的漏點。
（2）工藝上對于純度要求高的氣體一般都需做氦檢，甚至要求氣體管路的漏率在每秒10*e-10 CC才可以送氣。通常氣體的漏率我們要求在1.0*10-9 cc.atm/sec以上。
（3）測試步驟：
①將真空泵接好電源，熱機10min。

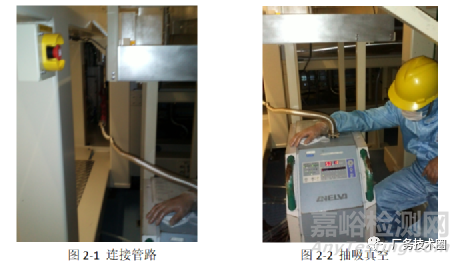

②連上待測管路，開始抽真空。

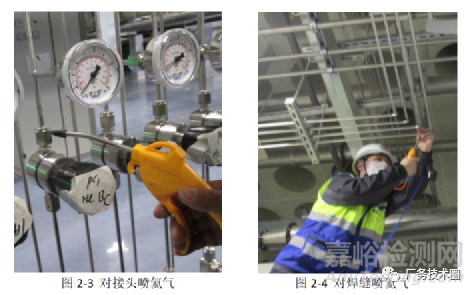

③漏率達到業主及廠商要求時，對測試管路的焊道及接頭噴吹氦氣。

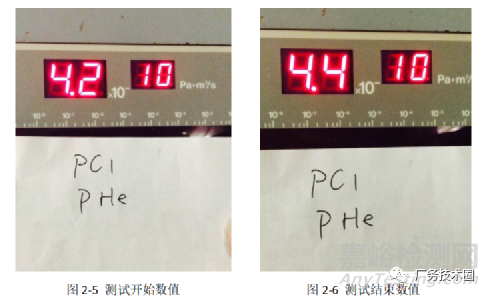

④記錄最開始測試的數值及結束時的數值，時刻觀察測漏機讀數的變化。
⑤若未引起報警，示數在范圍之內，則表示氦檢合格。測試結束后需暖機10min后切斷電源。
對待測點噴氦氣的原則是由近而遠，由上而下。噴完氦氣后必須經過一段氦測漏機的反應時間，待確認沒問題后才可開始噴吹下一個測試點。氦檢測試完成后，必須對工藝管道進行充壓，以避免系統負壓吸入大量不純物。充壓氣體必須為高純氣體，回充壓力應參照設備用氣壓力，常規回充后壓力宜為7~9公斤，即0.7MPa~0.9 MPa,這時方可斷開被測管道。
3、 顆粒含量分析（Particle Analyzer）
在半導體的生產中，particle是造成良率不高的原因之一，尤其在現在的制程越來越小的情況下，若管路中含有過多的particle，會造成晶片的良率大大下降 。 為此，在設備生產前必須對管路進行particle測試。
particle測試的原理是將被測氣體連接到測試儀器，如氣流中有顆粒(該顆粒在測試儀器可以監控的范圍內)，測試儀器會通過內部產生的激光照射該測試氣體，再通過內部的計數裝置進行分類計數，從而得出該取樣氣體的顆粒測試值。 測試儀器的測試規格值有8個：0.1, 0.2, 0.3, 0.5, 1.0, 2.0, 3.0, 5.0;單位為um。
測試步驟：
①先將待測管路預吹1小時以上。

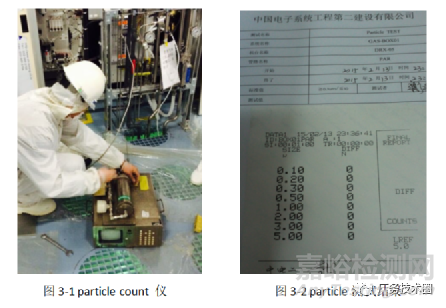

②將待測管路銜接至particle count儀進氣端。
③打開電源，預熱數分鐘，并將出氣閥門打開。
④開始測試，若合格，當即將測試結果打印出來。
測試的結果，要連續3min內都合格，才是有效值。在測試過程中，如若遇到檢測數據不合格，則當次數據作廢，重新檢測一次，直至合格。若排除管路原因，數據仍不達標，則應檢查其氣源是否合格。
4、 水含量分析（Moisture Analyzer）
H2O和晶片中的Si會產生化學反應，生成二氧化硅，影響晶片厚度，因此對氣體中的水分含量必須加以控制。水分的測試是利用純度較高的PN2對待測管路進行長時間的purge（清除，吹掃），將水氣帶離管路，并在一端接上分析儀器，直至儀器顯示的含水量濃度達到測算標準。
測試步驟：
①預吹待測管路，至少4h。（預吹時間越長，測試時間越短）

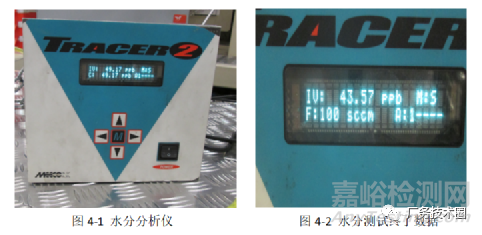

②將待測管路銜接至測試儀。
③打開電源，開始測試，直至讀數下降到50ppb以下。
5、 氧含量分析（Oxygen Analyzer）

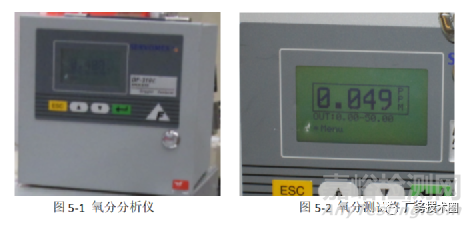

O2和H2O一樣，也會和Si產生化學反應生成SiO2，從而影響晶片厚度，因此管路中的氧分也必須進行檢測。其原理和測試步驟與水分檢測相同，測算標準為0.05ppm以下。
氧分和水分的檢測一般同時進行，耗時一般在8h左右。若氣源及管路非常理想，所耗時間就有可能會大大縮短。有時水分、氧分測了長達24h后，數據都降不下來，此時應考慮主管路及氣源的情況，以免長時間做無用功。
