電池制備工序繁多，其中，化成工序是鋰離子在負極石墨表面形成固體電解質界面（SEI）膜的過程，直接影響電池的化成效果以及電化學性能的好壞，因此，化成工序的各項工藝參數尤為重要?；呻娏鞔笮?、截止電壓、充電時間、真空度、電解液成膜劑、環境溫度及其綜合參數是化成工藝的核心參數。
本文以20Ah容量的方型鋁殼磷酸鐵鋰電池為實驗單體，以化成工序環境溫度25℃為基準，調控環境溫度至20℃為對比樣，通過對電池的電解液黏度及電導率、容量-電壓微分曲線、電極片和卷芯厚度、負極表面形貌、負極橫截面形貌及元素成分、負極粉料熱穩定性進行多方面的分析，研究化成工序溫度對磷酸鐵鋰電池化成效果的影響并探究產生原因，并設計采用對卷芯施加力，以改善正負極片與隔膜的界面，縮短鋰離子脫嵌路徑的方法，以期改善化成溫度降低引起的界面不良。該結果對于商業生產中化成工藝參數的設定、過程控制、失效分析等方面具有重要指導意義。
1、 材料與方法
1.1 電池樣品
本文所用電池樣品為方型鋁殼電池，型號為LP2770134，1C容量為20Ah。正極片和負極片按本公司生產工藝經制漿、涂覆、碾壓、分切工序制作而成。正極片由磷酸鐵鋰（LiFePO4）活性物質，聚偏氟乙烯（PVDF）黏結劑，球狀炭黑（SP）、片狀石墨烯（Gr）、線狀碳納米管（CNT） 復合導電劑組成。負極片由人造石墨（AG）活性物質、球狀炭黑（SP） 導電劑、羧甲基纖維素鈉（CMC-Na）和丁苯橡膠（SBR）黏結劑組成。正極片、負極片和聚乙烯（PE）隔膜經卷繞制成卷芯，卷芯與電池殼，電池蓋等結構件組裝成干電池，經烘干、注液、化成、分容制成成品電池。電解液為六氟磷酸鋰和碳酸酯類溶劑體系，鋰鹽濃度為1.0 mol/L。
1.2 測試分析
采用哈爾濱量具刀具集團有限責任公司生產的LINKS螺旋測微器進行極片厚度測量，精度為0.001mm。采用日本JEOL JSM-7600F掃描電鏡（SEM）進行極片表面和斷面形貌分析。采用美國賽默飛公司ICAP PRO ICP-OES型電感耦合等離子發射光譜儀進行元素含量分析、極片元素種類及含量分析。采用美國TA INSTRUMENTS公司DISCOVERY DSC25差示掃描量熱（DSC）儀進行極片表面物質半定性定量分析，測試溫度為室溫至300℃，升溫速率為10℃/min。采用美國博勒飛（Brookfield）公司DV3T型流變儀進行電解液黏度測試，采用梅特勒-托利多公司S230型電導率儀進行電解液電導率測試。
2、 結果與討論
2.1 溫度對電解液黏度和電導率的影響
黏度和電導率是電解液的重要物理參數，兩者一般成反比關系，可直接影響電解液的鋰離子傳輸能力，對電池化成過程中的負極界面成膜以及電池的電化學性能有重要影響。

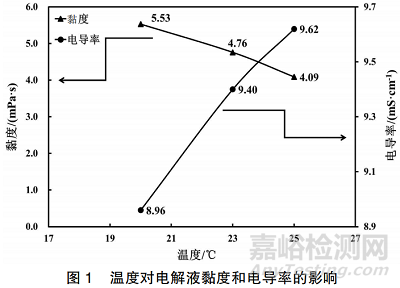

圖1為溫度對電解液黏度和電導率的影響。由圖可知，隨著測試溫度降低，電解液的黏度近似呈線性增加，而電導率近似呈線性降低。測試溫度從25℃降低至20℃時，電解液的黏度增加了35.2%，電導率降低了7.1%。電解液黏度增加和電導率降低，不利于鋰離子的傳輸，鋰離子去溶劑化過程困難系數增加，造成電荷轉移阻抗增加，不利于負極石墨SEI膜的形成。
2.2 溫度對容量-電壓微分曲線的影響
容量-電壓微分曲線是通過計算恒定的電壓間隔內電池容量的變化，得到一條以容量-電壓微分（dQ/dv） 為縱坐標，電壓為橫坐標的曲線，若在較小的電壓范圍內引起容量的大幅波動，在dQ/dv-V曲線上表現為特征峰值，表明此電壓范圍有較大的電化學反應發生。因此通過對比不同溫度下的dQ/dv-V曲線，可間接識別溫度對負極石墨SEI 膜形成過程的影響。

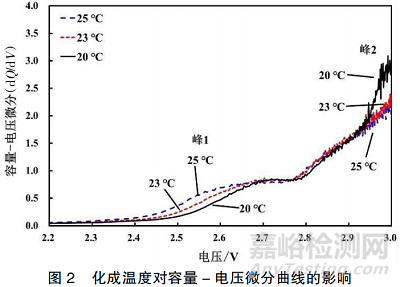

圖2為溫度對容量-電壓微分曲線的影響。從圖可見，在全電池電壓升至2.4V時出現dQ/dv-V峰位1，電壓升至2.78V 時，出現dQ/dv-V峰位2，表明這2處發生了較明顯的電化學反應，為負極SEI膜的成膜階段。隨著溫度的降低，成膜峰位1的強度逐漸降低，表明電解液添加劑成膜過程受到影響，當溫度降低至20℃時，成膜峰位1最弱，而峰位2反而卻呈現增強趨勢。這可能因為溫度降低，電解液黏度大，電導率低，溶劑去溶劑化困難，負極石墨SEI膜形成時，可能鋰離子和碳酸酯類溶劑并未完全去溶劑化，使得電解液成膜添加劑在常規電位下參與SEI成膜的反應過程受阻，導致SEI成膜反應滯后形成峰位2。
2.3 電極片和卷芯厚度
化成過程中，負極電位逐漸降低，活性鋰離子與電解液溶劑、鋰鹽、添加劑在石墨表面發生還原反應，化成溫度降低，電解液黏度增大，鋰離子擴散速率降低，SEI膜的組成成分及分布、膜層厚度等特性會受到影響，甚至出現SEI膜的溶解和溶劑分子的共嵌入，造成負極片化成效果不良，最直觀的結果是導致負極片和卷芯厚度增加。

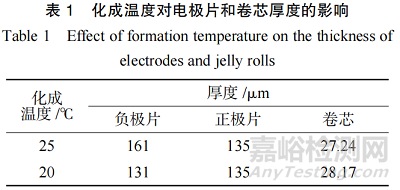

表1為化成溫度對電極片和卷芯厚度的影響。從表中可見，化成溫度由25℃降低為20℃后，正極片厚度沒有變化，而負極片厚度（局部位置）增加了15um，增加幅度為12.9%，由此導致卷芯（正極片 + 負極片+ 隔膜）厚度增加了0.93mm，增加幅度為3.4%。這可能是由于化成溫度降低，在負極石墨表面引發活性鋰離子與電解液溶劑或添加劑的反應量增加（圖2中峰位2），或者是低溫造成活性鋰離子與碳酸酯類溶劑去溶劑化困難，一部分溶劑隨著鋰離子共同嵌入了石墨中，造成極片結構的破壞，進而造成負極片局部位置厚度和卷芯厚度增加。
2.4 負極表征分析
2.4.1 負極表面形貌
為進一步觀察化成溫度對負極片的影響，進行了負極表面形貌分析。圖3為化成溫度對負極片表面形貌的影響，圖3(a)、(b)分別為20℃下電池化成后拆解出負極片的SEM圖，圖3(c)、(d)分別為25℃下電池化成后拆解出負極片的SEM圖。從圖3中觀察對比可見，化成溫度為25℃時，負極片表面形貌相對良好，無明顯異常區域，而化成溫度降低為20℃后，負極片表面顯得凹凸不平，部分區域有明顯的顆粒凸起，顆粒間隙較大，顆粒較為散落，呈現孤島狀，顆粒表面暴露面積變大。因此，負極片厚度增大可能是由于負極漿料層的石墨發生顆粒間或者顆粒內膨脹導致。
2.4.2 負極橫截面形貌
采用離子束對負極片剖面進行刻蝕，可有效觀察漿料層橫截面及石墨顆粒內部結構狀態，圖4為化成溫度對負極片橫截面形貌的影響。由圖可知，化成溫度為20℃時，負極片表面呈現凹凸不平狀態，相應的橫截面顯示整個面內石墨顆粒間較為松散；化成溫度提高至25℃時，負極表面相對平整，石墨顆粒橫截面較光滑且堆積緊密，這表明20℃化成時，極片表面和內部石墨顆粒/顆粒間結構發生了破壞，這與前述負極表面形貌狀態、負極片及卷芯厚度增加的現象一致。

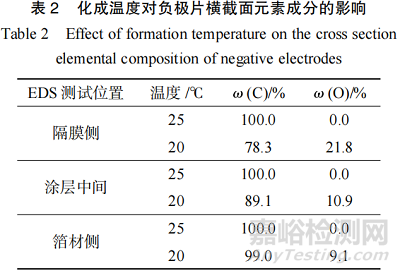

為進一步驗證負極石墨材料結構破壞的原因，SEM觀察的同時，采用能譜儀（EDS）對25℃和20℃溫度化成的負極片橫截面的元素成分進行了測定，表2為化成溫度對負極片橫截面元素成分的影響。
由表可知，化成溫度為25℃時，元素成分分析表明，負極片橫截面從箔材側到隔膜側，主要元素為C，未能檢測出其他元素；而化成溫度為20℃時，從元素成分可見，主元素為C，同時伴隨O元素出現，表明有大量的碳酸酯類溶劑參與了與石墨與鋰離子的反應。此外，從負極片隔膜側至箔材側，可發現O元素含量逐漸降低，說明負極片表面處（隔膜側） 發生更多副反應，而負極表面接觸較多的電解液與活性鋰離子，因此O元素的大量出現，很可能是出現了溶劑共嵌入，同時造成石墨顆粒和顆粒間結構的破壞。
2.4.3 負極DSC分析
DSC中峰一般有4 個：第1個為SEI膜分解峰，溫度在100～150℃；第2個在180～220℃，為裸露的嵌鋰石墨層間化合物（LixC）導致電解液持續分解反應峰；第3個在260℃附近，為六氟磷酸鋰（LiPF6）的分解吸熱峰；第4個在300℃左右，為LixC和黏結劑相互作用反應峰。

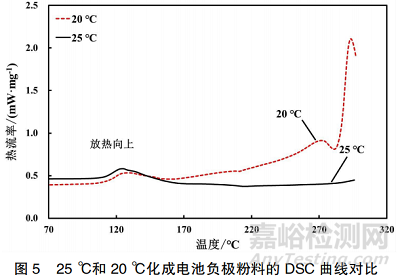

圖5對比了25℃和20℃化成后電池負極粉料的DSC曲線，由圖可知，2種極片的粉料均在120～130℃間出現了1個明顯的吸熱峰，其為石墨SEI膜的分解所致，20℃化成在126℃出現峰，25℃化成在129℃出現峰，且20℃峰強顯低于25℃，表明此時SEI成膜有一定差異。此外，25℃化成電池的負極粉料在300℃以內未出現其他明顯的吸熱放熱峰，但20℃化成電池的負極粉料在273℃出現了明顯的放熱峰，可能是負極石墨顆粒內部存在的共嵌碳酸酯類溶劑在高溫下對石墨結構和活性鋰離子產生反應所致。
2.4.4 低溫20℃化成的改善措施
通過上述總結發現，20℃低溫下電池進行化成會引起電極片界面不良，主要受低溫引起電解液去溶劑化困難的影響。此外，卷芯電極片與隔膜的層間距增大，溶劑的過電勢增大，鋰離子與溶劑的結合能力增大，導致鋰離子去溶劑化困難，進而也可導致石墨層間的破壞。因此，對卷芯施加一定力后，電極片與隔膜間的貼合更加緊密，理論上負極片的表面狀態可得以改善。所以，若在20℃下進行電池化成，同步對卷芯施加一定的力可能會改善負極的成膜效果。因此，設計將方型電池內的卷芯取出，再將卷芯制作成軟包裝電池，驗證相同壓力（200N） 下對20℃下電池化成的影響。

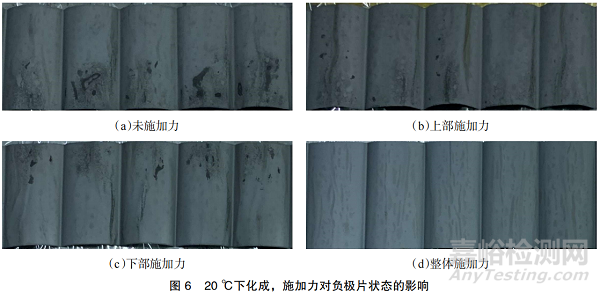

“動力電池BMS”公眾號了解到圖6展示了對軟包裝電池不同位置施加壓力的驗證結果。從圖6(a)中可見，當未給卷芯施加壓力時，負極片表面存在明顯的負極斑點破壞區，而通過調整卷芯的施加力位置（上部、下部和整體），由圖6(b)～(d)可發現負極表面斑點受破壞區與施加力位置有明顯的關聯，即受壓力的區域負極表面狀態良好，通過整體施加壓力可以改善負極片的表面狀態。而未施加力的區域表面狀態呈現斑點破壞狀。這也印證了施加一定壓力，可改善電極片與隔膜間的界面，降低極化，負極表面成膜得到改善，負極表面狀態較好。
3、結論
“動力電池BMS”公眾號了解到 通過溫度對磷酸鐵鋰電池化成效果的影響分析，將化成工序的環境溫度由25℃降低為20℃會引起如下表現：
1）電解液黏度升高35.2%，電導率降低7.1%。
2）全電池dQ/dv-V曲線中處于2.4V左右的成膜峰位1強度逐漸降低，而 2.78V左右的成膜峰位2呈增強趨勢。
3）正極片厚度未受影響，而負極片厚度受到明顯影響，局部區域的負極片厚度增加12.9%，導致卷芯厚度增加3.4%。
4）負極片表面及橫截面部分區域有明顯的顆粒凸起，凹凸不平，顆粒間隙較大，顆粒較為散落，呈現孤島狀，并伴隨大量氧元素出現，且從隔膜側至箔材側氧元素含量逐漸降低，負極粉料在273℃出現了明顯的放熱峰。
5）通過對卷芯施加力的方式可有效改善負極片的化成效果，緩解化成溫度降低帶來的負面影響。由此，本文建議電池生產過程中，要嚴格控制電池化成工序的溫度，并對卷芯施加一定的壓力，從而雙重改善負極的成膜效果。
文獻參考：薛有寶,萬柳,張凱博,趙宗良,劉伯崢,馬洪運,徐曉明,曾濤.溫度對磷酸鐵鋰電池化成效果的影響[J].能源研究與管理,2022,14(4):104-109
