案例問題
黃/綠組合雙色標識導線為什么只能用作接地導線不能用作載流線?

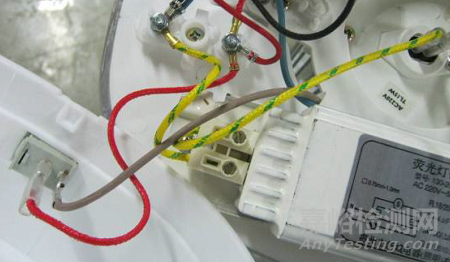

圖1 不合格示例-黃／綠組合雙色線用作內部載流線（圖源：實拍）
案例分析
GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》（IEC 60335-1:2004，IDT ）標準23.7條款規定黃／綠組合雙色線“只能”用作接地導線，不能用作載流導線。
為什么安規標準這么規定? 筆者個人猜測有以下原因：
1、從固定布線到家用電器，黃／綠組合雙色線標識為接地已經“約定俗成”。
2、如果某個產品反其道而行之，例如圖中黃／綠組合雙色線在內部用作載流線，有可能在下一次用戶更換損壞的電源軟線時將電源軟線的黃／綠組合雙色線接地線與產品內部黃／綠組合雙色線部件相連，導致觸電事故。
綜上所述，把接地導線接到原本就應該接地的部件上沒有危險，但是反過來把接地導線錯接到載流部件上會形成短路甚至發生觸電事故，所以安規標準壹黃／綠組合雙色線應只用作接地導線。
標準條款
GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》（IEC 60335-1:2004，IDT ）標準
23.7 黃/綠組合雙色標識的導線，應只用作接地導線。
通過視檢確定其是否合格 。
25.10 Ⅰ類器具的電源軟線應有一根黃／綠芯線，它連接在器具的接地端子和插頭的接地觸點之間。
通過視檢檢查其是否合格。
