案例問題
X2電容按GB/T 6346.14-2015/IEC 60384-14：2005《電子設備用固定電容器第14部分：分規范抵制電源電磁干擾用固定電容器》測試，并無電容外殼GWT750℃灼熱絲試驗不能起燃的要求。
但是有電容供應商收到家電整機制造商的要求，電容外殼材料GWT750℃灼熱絲試驗不能著火。
問題：整機制造商要求X2電容GWT750℃灼熱絲試驗不能著火的理論根據是什么?
案例分析

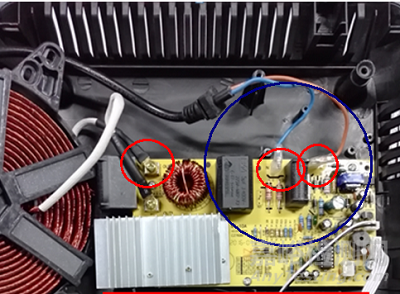

以電磁爐為例，整機內部結構如圖1所示。
注：紅圈表示載流連接3 mm范圍；
藍圈表示載流連接直徑20 mm范圍。
*為說明道理，圖中圈范圍有意放大，并非真實比例。
圖1 電磁灶內部結構（實拍圖）

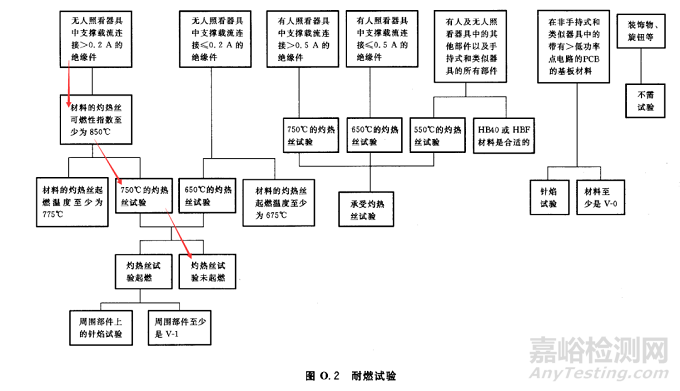

如果X電容外殼材料是較耐燃的，則以電源軟線藍色N線與PCB快速插片連接為例（圖中有多處連接），只要白色護套和X電容GWT750℃灼熱絲試驗，GB 4706.1-2005標準流程如圖2所示。
圖2 GB 4706.1-2005標準附圖0.2流程圖
如果X電容外殼材料是較不耐燃的，GWT750℃灼熱絲試驗時有超過2秒燃燒，則以電源軟線藍色N線與PCB快速插片連接為例，除了白色護套X電容GWT750℃灼熱絲試驗外，快速插片連接該連接件上方直徑20mm高50mm的圓柱體范圍內的其他部件經受針焰試驗，例如圖1藍圈范圍內黑色PP外殼要針焰試驗，GB 4706.1-2005標準流程如圖3所示。

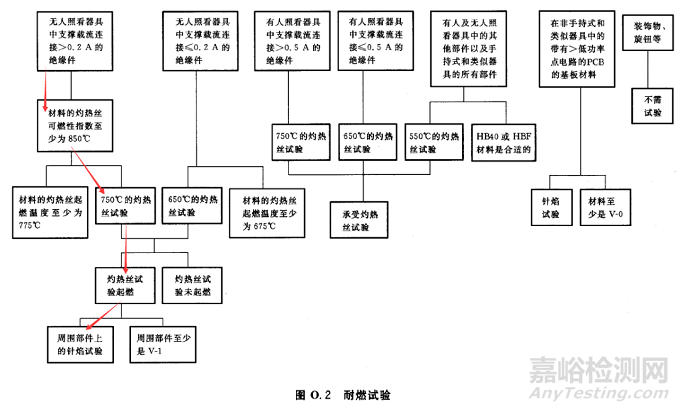

圖3 GB 4706.1-2005標準附圖0.2流程圖
這種情況下，電磁灶整機廠不得不采用價格更高的耐燃外殼材料，才能通過比灼熱絲試驗嚴酷得多的針焰試驗，如圖4所示，每噸成本將上升數萬人民幣。
圖4 針焰試驗（網絡圖）
有些整機制造商為了避免增加過高的成本，所以“轉嫁”零部件材料高耐燃要求到上游零部件供應商，譬如上述電磁灶案例，如果零部件灼熱絲試驗沒有著火，則黑色PP外殼只需要滿足最低的耐燃要求GWT550℃。
通俗地說“城門失火、殃及池魚”，是“城門”不夠防火（GWT750℃灼熱絲試驗有超過2秒的燃燒）才導致“池魚”遭殃（周圍材料要經受針焰），如果“城門”自身耐火不會殃及“池魚”，則對“池魚”就不必有特別高的防火要求。
標準條款
GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》（IEC 60335-1:2004，IDT ）標準
30.2.3.2支撐載流連接的絕緣材料部件，以及距這些連接處3 mm范圍內的絕緣材料部件，經受GB/T 5169.11(idt IEC 60695-2-11）灼熱絲試驗。但是，按GB/T 5169.13(idt IEC 60695-2-13）其材料類別的灼熱絲至少達到下列起燃溫度值的部件，不進行灼熱絲試驗：
——對于正常工作期間其載流超過0.2 A的連接件，775℃;
——其他連接件，675 ℃試驗樣品不應厚于相關部件。
當進行GB/T 5169.11(idt IEC 60695-2-11）的灼熱絲試驗，溫度如下：
——對于正常工作期間其載流超過0.2 A的連接件，750℃;
——其他連接件，650℃；
注1：元件的觸點如開關觸點被認為是連接件。
注2：灼熱絲的頂端應施加于連接件附近的部件。
可經受GB/T 5169.11(idt IEC 60695-2-11)灼熱絲試驗，但在試驗期間產生的火焰持續超過2 s的部件，進行下述附加試驗。該連接件上方20 mm直徑，50mm高的圓柱范圍內的部件，進行附錄E的針焰試驗。但用符合針焰試驗的隔離擋板屏蔽起來的部件不需進行試驗。
在試樣不厚于相關部件的情況下，材料類別按GB/T5169.16(idt IEC 60695-11-10)為V-0或V-1的部件不進行針焰試驗。
