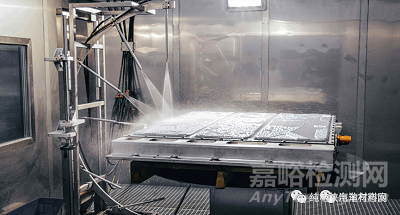

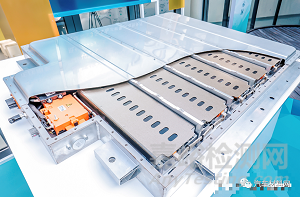

新能源汽車在迅速普及的同時也帶來一系列的安全問題，特別是電池安全，引起社會的廣泛關注。如果電池包防水性達不到要求，對其電氣安全、電池性能有著很強的破壞性。在暴雨、涉水場景中，電池包密封性若達不到要求，車輛可能將將無法啟動；如果正處于行駛過程中，那么可能會限制功率，發生非正常停車；如果正處于充電狀態，則可能會中斷充電。而嚴重的還會導致電池線路高壓短路引發起火，爆炸，或者低壓線路短路，造成冒煙，起火。
為了守住新能源汽車的安全“底線”，從2021年1月1日開始實施GB 18384-2020《電動汽車安全要求》、GB 38032-2020《電動客車安全要求》以及GB 38031-2020《電動汽車用動力蓄電池安全要求》，這三項強制性國家標準進一步規范了新能源汽車所要達到的安全“底線”。但是，僅僅達到底線是不夠的，目前新能源汽車電池產品技術仍在發展之中，企業有責任保持更高標準的安全性能，如此才能真正在激烈的市場競爭中突圍。
一般來說，電池廠商和整車廠商對電池包都要求達到IP67等級及以上，這便對電池包防水性的技術有很高的要求。因此，電池包在設計之初就要考慮一項重要性能——電池氣密性，以達到能夠通過浸水實驗
一、影響電池包氣密性的因素
1.1碳素鋼鈑金箱體
一般而言，碳素鋼鈑金箱體采用鈑金沖壓成零部件后，直接進行拼接，再進行點焊成型。在焊接時，首先要控制焊接電流大小，防止焊穿或漏焊。
其次，在箱體焊接成型后，要進行整形處理，特別是要求箱體密封面平整、無毛刺。再次，是要保持接插件安裝面的漆膜表面粗糙度。
1.2鋁合金型材箱體
采用“鋁型材擠壓成型＋攪拌摩擦焊＋冷金屬過渡（CMT）補焊”的工藝是目前比較通用的做法。具體控制要點如下：
首先須防止焊穿、偏縫、CMT漏焊。
其次，在進行攪拌摩擦焊時，刀具與箱體底板接觸會產生大量熱量，引起箱體的變形，使得后期在進行裝配時，箱蓋壓緊密封墊，密封墊局部受壓不均勻，從而形成不同的壓縮變形率。當電池包內外產生壓差時，會產生漏氣現象。為保證良好的焊接質量，減少變形及焊接缺陷，攪拌摩擦焊的建議參數為1600～1800r/min，走速為800~1000mm/min。
再次是CMT補焊，當攪拌摩擦焊下線后，一般要采用手工補焊的方式進行加焊，在可能漏氣或者焊接不良的位置適當滿焊，特別是在箱體密封面邊框結合部位，此部位一般厚度為2mm。由于鋁合金材質本身的特性，焊接電流過小時熔焊深度不夠，容易產生虛焊；焊接電流過大時，薄板位置又容易產生開裂和穿焊。

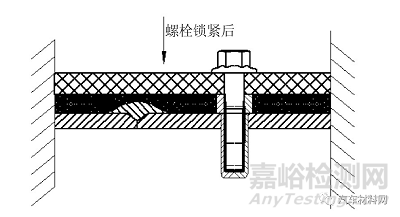

為了保證焊接強度，往往需要在接縫處堆焊，高度一般≤2.5mm。然而，堆高的焊縫會在焊縫與法蘭面之間產生不規則角度及縫隙。在裝配環節，當箱蓋壓縮密封墊時，密封墊會受到不同的擠壓應力，需要對焊縫進行打磨處理，形成最佳圓弧過渡形狀。在裝配時，密封墊受力變形，可將焊縫周邊位置進行填充，起到良好的密封效果。裝配示意圖如圖2和圖3所示。

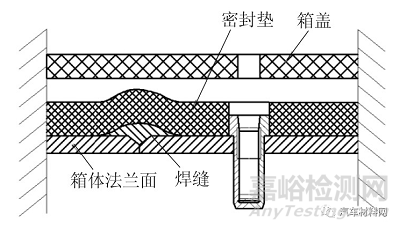

密封墊壓緊前的裝配示意圖
密封墊壓緊前的裝配示意圖
另外，除了要調整好攪拌摩擦焊的工藝參數外，還要制作精良的焊裝夾具，以減小焊接變形，降低焊接缺陷的產生。
1.3鋁壓鑄箱體
鋁壓鑄箱體可以一體成型，改善要點主要針對合金材質，防止有“砂眼”、夾渣等制造缺陷。此外，鋁壓鑄箱體對密封條安裝面的平面度和精度要求較高，需要對安裝平面進行精加工處理。鋁壓鑄箱體一般適用于小型電池包。當電池箱尺寸較大時，可以增加拼焊工藝來彌補。這類箱體可以很好地滿足IP67標準要求，但鑄造箱體受模具及工藝條件和自身質量等因素的限制，對于大型電池包，需從輕量化及工藝實現的角度去具體考量。
1.4密封墊
密封墊對整包的氣密性起決定性作用，材質要具備阻燃性能，并符合汽車行業禁用物質的標準要求，同時要避免永久變形。密封墊材料可使用硅膠泡棉。在設計時需要綜合考慮壓縮率與永久變形率的關系。選用合適的壓縮率的同時，密封墊的寬度要盡可能的覆蓋住整個箱體密封面。
1.5電池箱蓋
根據不同的制造成型工藝，電池箱蓋產品的韌性及強度差別很大。在電池包封蓋安裝時，容易造成受力不均而開裂，從而影響電池包的氣密性。在改善設計時，需要根據電池包的使用環境和具體要求進行匹配。例如：SMC電池箱蓋可以增大箱蓋法蘭邊與立面的圓角半徑，優化纖維分布位置，以降低開裂風險。

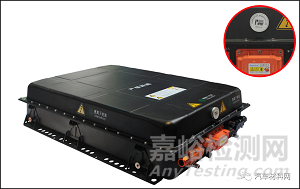

1.6電氣接插件
電氣接插件的質量?jī)?yōu)劣與電池包氣密性的關系最為密切。電氣接插件的改善要點主要是接插件自身的密封性，特別是插針位置要有密封設計，接插件安裝面的平面度、O型密封圈的永久變形性等方面，這些因素都會直接或間接影響電池包的氣密性。
1.7防爆透氣閥
防爆透氣閥作為電池包的安全部件，具有內部排氣和外部密封的雙重作用。其氣密性要求與電氣接插件類似，但要求防爆透氣閥的使用壽命應滿足電池包的整個生命周期。因此，在設計改善時，除充分考慮其密封性外，對使用壽命也有較高的要求。
二、電池Pack包一體化氣密性檢測方案
在檢測電池包氣密性的過程中，需要關注到5個重要參數：充氣氣壓、充氣時間、穩壓氣壓、穩壓時間、泄漏率（如小于100Pa即使用泄漏時間）。

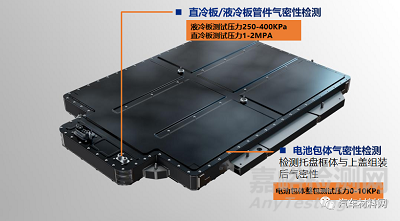

鋰電池Pack包待測部分如下圖所示
一是直冷板/液冷板管件氣密性檢測，
液冷板測試壓力250-400KPa，直冷板測試壓力1-2MPA。
二是鋰電池包體氣密性檢測，
檢測托盤框體與上蓋組裝后氣密性，鋰電池包體整包測試壓力0-10Kpa
直冷板/液冷板氣密性檢測時需要高壓檢測，電池包體需要低壓檢測，以往的檢測方案要配備高低壓兩套不同量程的氣密性檢測設備，分別對直冷板/液冷板、電池包整體進行測試，設備成本與管理成本成倍增加；且以前的技術，加壓充氣慢，效率相對低下。創新解決方案如海瑞思推出的鋰電池Pack包一體化氣密性檢測系統，如下圖所示，系統構成為加壓氣泵+一體化氣密性檢測儀+快速連接器。測試量程0-2MPA，集成了高低壓檢測功能，可滿足直冷板/液冷板管件和電池包整體的測試壓力需求，一臺設備即可輕松應對整個電池Pack包的氣密性檢測。
電池包氣密性檢測試驗通過，僅僅只是第一步。因?yàn)闅饷苄越Y(jié)果能夠與電池包浸水試驗結果保持一致，不過這都是出廠前的情況下。而在后期車輛的使用過程中，會面對各種復雜的環境，會存在機械外力、溫度變化、化學腐蝕等因素，因此電池包的每一部分結構的制造，在選材和工藝上都有嚴格要求。
