電磁干擾EMI可以大致分為“傳導發射”和“輻射發射”兩種類型。
輻射發射（Radiated Emission）測試，簡稱RE，是測量EUT通過空間傳播的輻射騷擾場強?？梢苑譃榇艌鲚椛洹㈦妶鲚椛?。
傳導發射（Conducted Emission），簡稱CE，也被稱為傳導騷擾，是指電子、電氣設備或系統內部的電壓或電流 通過信號線、電源線或地線傳輸出去而成為其他電子、電氣設備或系統干擾源的一種電磁現象，根據傳導的類型，傳導發射可以進一步分為兩種類型：“差分（正常）模式噪聲”和“共模噪聲”。
二、輻射發射測試：RE01
初始測試數據如下所示：
輻射發射測試布置，參照CISPR 25標準：

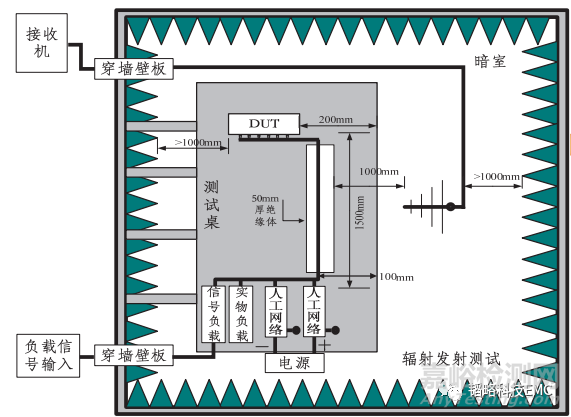

輻射發射的試驗布置
輻射發射限值要求
若測試頻率小于30MHz時,采用垂直極化方式進行測試:若測試頻率在 30MHz-2.5GHz范圍時, 應該分別采用垂直和水平極化對DUT輻射發射進行測試: 當測試頻率大于1GHz,天線正對DUT中心。

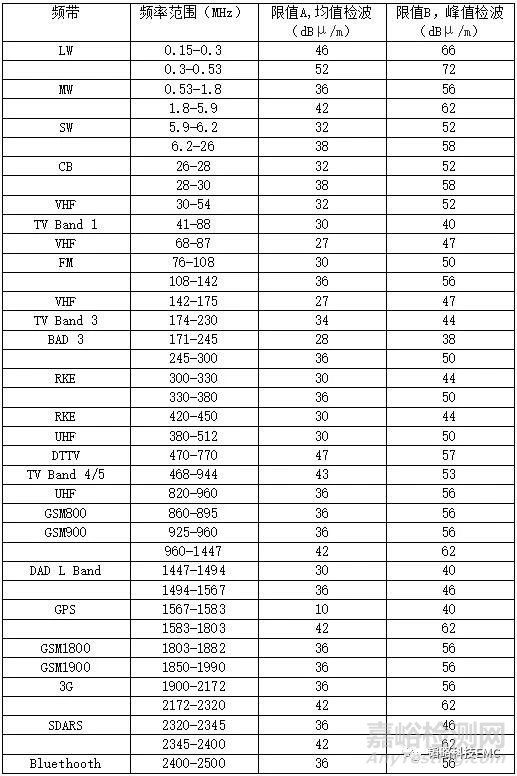

輻射發射限值要求CISPR3級
注: 對于表中有重疊的頻段,限值按嚴格的要求
三、傳導發射測試：CE01
1. 電源線的傳導發射
傳導發射（Conducted Emission）測試，通常也會被稱為騷擾電壓測試，只要有電源線的產品都會涉及到，包括許多直流供電產品。
1.1 電源線傳導發射的測試布置

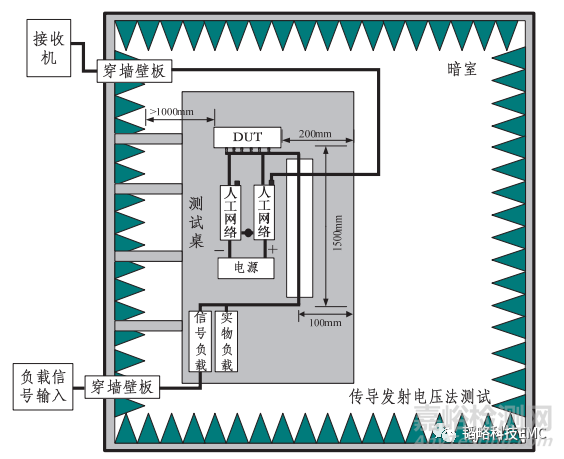

電源線傳導發射的試驗布置
電器部件電源線傳導發射的測試可參照CISPR25標準中關于車輛零部件和模 塊的電壓測量方法進行。
1.2 電源線傳導發射的限值要求
電源線傳導發射需要在 0. 15MHz- 108 MHz 的全頻帶范圍內進行測試。

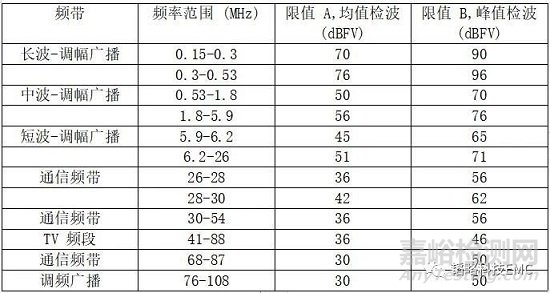

電源線上傳導騷擾限值
注: 對于表中有重疊的頻段,限值按嚴格的要求。
2. 信號/控制線的傳導發射
2.1 控制/信號線傳導發射的測試布置
控制/信號線傳導發射的試驗布置
電器部件控制/信號線的傳導發射的測試可參照CISPR25標準中關于車輛零 部件和模塊的電流探頭測量方法進行。電流探頭距DUT距離50mm和750mm,最少進行50mm位置的測試。
2.2 控制/信號線傳導發射的限值要求
控制/信號線發射需要在0.15MHz-108MHz的全頻帶范圍內進行測試。

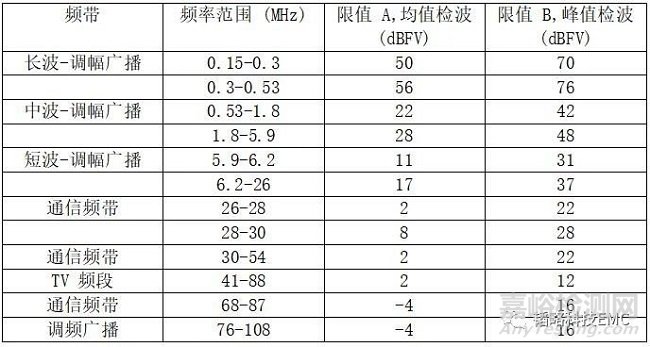

控制/信號線上傳導電流限值
注: 對于表中有重疊的頻段,限值按嚴格的要求。
四、總結
汽車電子技術是電子技術與汽車技術的密切結合，是汽車技術和電子技術兩個領域的相互融合，汽車與電子技術有關，就應該考慮電磁兼容性，汽車電磁兼容是研究汽車整車以及內部電子電氣部件電磁兼容的一門科學，它關系到汽車及周圍電子系統運行的安全可靠性，我司在電磁兼容領域深耕10來年，對這塊有很好的經驗和案例，有需要可以垂詢。
