卡扣式磁環就是對電磁波有條件反射的作用，從而減少了信號傳送的失真，更不會影響你的音頻視頻音質和畫面。用于安置各種線材如：電源線、音響線、AV線、數據線，它能改善電磁周圍的電磁場，從而避免外界干擾。線束可以纏繞2圈效果更好，套在USB線數據線AV線視頻線音頻線上, 提高信號質量、屏蔽輻射。特別是套在鼠標、鍵盤 靠近計算機一端，有效的抑制電磁輻射?？凼酱怒h(huán)與鐵氧體的最大區別在于它具有很大的損耗，用這種扣式磁環制作的電感，其特性更接近電阻。它是一個電阻值隨著頻率增加而增加的電阻，當高頻信號通過鐵氧體磁環時，電磁能量以熱的形式耗散掉。

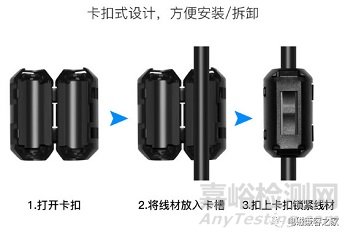

卡扣式磁環使用方法：
1.使用非常方便，直接套在需要濾波的電纜上即可。
2.不像其它濾波方式那樣需要接地，因此對結構設計、線路板設計沒有特殊的要求。

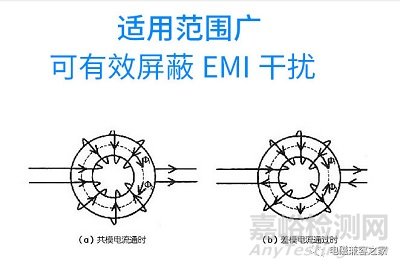

3.作為共模扼流圈使用時，不會造成信號失真，這對于傳輸高頻信號的導線而言非?？少F。

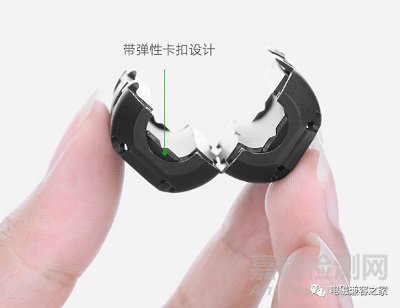

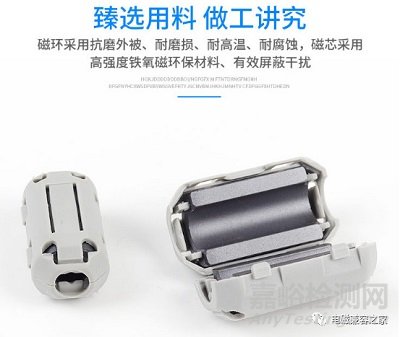

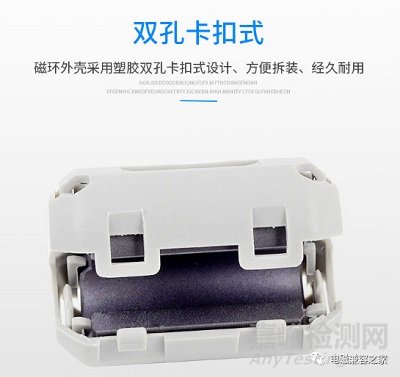

卡扣式磁環又是如何選型，卡扣式磁環相對來說，比其它磁環型號要好很多，用起來方便，快捷，它是由兩片式磁芯和塑膠殼組裝而成，又被稱為組裝式磁環。選用此類型號，一定要根據頻率進行選擇，不同的頻率選用不同的型號。它可以直接扣在干擾線上，無須注塑，在內徑大的情況下，可以反復多繞1~2圈，繞的越多，阻抗效果越好。

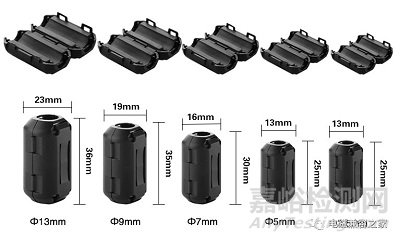

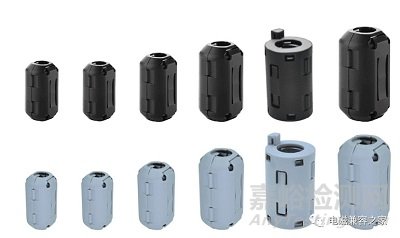

卡扣式磁環種類繁多，當不知如何選擇卡扣式磁環時,可通過電子產品上頻段,就是在哪個頻段出現干擾信號,如還是不清楚,可根據自己信號線的直徑大小,匹配相應的卡扣式磁環,盡量在線纜與磁環內孔不變的情況下,選擇外徑大,長度長的磁環.為什么這樣選擇呢?因為外徑大,長度長的磁環,含有的磁環材料比較多,自然打擊干擾信號比較強大些.有了這兩種選擇磁環必備條件,幾乎都可以選擇適合自己的磁環,來解決電子產品上的干擾問題.
還有一種方法,就是在線纜的直徑范圍,選用比線纜大1.5倍的磁環內孔,意思就是說,線纜的直徑是5MM的話,選擇卡扣式磁環內孔要11MM這樣,為什么呢?那是因為可以用線纜在卡扣式磁環身上繞多一圈,所謂磁環和線纜繞的越多,其阻抗效果就越好,繞上一圈也是為了增強磁環的抗干擾能力,當然在外徑和長度盡量也要選擇大一點的,體積越大的磁環,抗干擾能力就越優,在有足夠的空間下,可加多一到兩個卡扣式磁環,就像數據線一樣,兩端都安裝了卡扣式磁環,防止了輸進和輸出信號的流失.也起到了兩端的抗干擾作用.
