非單向流潔凈室設計時，由于事先無法準確獲得室內發塵量資料，一般按潔凈度要求利用相關設計規范確定換氣次數取值范圍，但所選用的換氣次數在各種因素的影響下，實際使用時是否能滿足潔凈度要求，是否會過大而造成能耗浪費。以一典型頂送側回的ISO ６級非單向流潔凈室為研究對象，利用正交實驗方法，獲得對室內潔凈度影響較大的４個因素影響程度排序：室內發塵量、換氣次數、送風口尺寸、塵源高度。在此基礎上，在送風結構與房間污染源位置固定的潔凈室內，進行不同換氣次數下室內發塵量對室內濃度變化的特性實驗。通過實驗結果獲得不同換氣次數、發塵量時的顆粒物濃度計算擬合式，以此確定了ISO ６級下選用換氣次數的室內最大允許發塵量，即按規范選用５０～６０次／ｈ 換氣次數時室內最大允許發塵量為７. ４ ×１０４～８. ９ ×１０４ ｐｃ ／ （ｍ３·ｍｉｎ）。同樣，還可確定在不同發塵量時需要的最小換氣次數，比如室內發塵量為４. ０ ×１０４ ｐｃ ／ （ ｍ３·ｍｉｎ） 時，此時ISO ６級潔凈室只需ｎｍｉｎ ＝ ２７ 次／ ｈ。因此，按潔凈度確定非單向流潔凈室換氣次數的同時考慮室內發塵量的大小，可以在滿足室內潔凈度要求的同時節約能源。
1、引言
隨著各行各業精細化生產要求的提高，潔凈室的應用越來越廣泛，其中非單向流潔凈室應用最廣，這些應用場合的室內發塵量較大，也可能很?。郏保荨榱吮ＷC室內達到要求的潔凈度，需要向潔凈室內送入大量的潔凈空氣來稀釋顆粒污染物濃度。相關文獻指出，潔凈室能源消耗的費用已占其運行、維護年總費用的６５％ ～７５％，其中潔凈室風機能耗量又占通風空調系統總能耗量約３０％，而風機能耗主要體現在潔凈室的高換氣次數上［２，４］。不同潔凈室潔凈度均以控制室內顆粒物濃度限值為依據，目前國內設計非單向流潔凈室主要依據設計規范《潔凈廠房設計規范》（ＧＢ５００７３—２０１３），其中的潔凈度等同采用ＩＳＯ１４６４４ －１標準的潔凈度等級，規范提出應依據潔凈室潔凈度要求確定換氣次數或者按室內發塵量進行計算確定［５，６］ 。實際工程設計送風量時，由于事先無法準確獲得室內發塵量資料，因此常根據規范確定換氣次數。當室內實際發塵量過大時，根據規范選取的換氣次數可能無法滿足潔凈度要求；而在室內實際發塵量較小時，根據規范選取的換氣次數又會造成不必要的能源浪費。
針對非單向流潔凈室換氣次數對顆粒物濃度的影響，很多學者進行了研究。李云廣等人針對頂部孔板右側送風、左下側回風的非單向流潔凈室，采用計算流體力學（ＣＦＤ）數值模擬技術，研究換氣次數從１５～７０ 次／ ｈ時對污染物擴散的影響，使用排污效率定義氣流排除污染物的能力，結果顯示換氣次數在１５ 次／ ｈ 時排污效率最低，室內污染物難以有效排出，換氣次數達到５５ 次／ ｈ 時排污效率最大，排污效果最好，繼續增大換氣次數時，排污效果無明顯變化［７］ 。劉瓅等人為研究頂送側回的非單向流潔凈室中末端形式、回風口位置、換氣次數３個因素對顆粒物濃度的影響，采用ＣＦＤ 模擬的方法，計算了Ｌ９（３４）正交實驗表對應９個工況下的顆粒物濃度，模擬結果表明，末端形式對局部顆粒物濃度影響最大，而換氣次數對室內顆粒物平均濃度的影響最大［８］。Ｃｈｕｎ Ｙｏｎｇ Ｋｈｏｏ 等人針對頂送高架地板回風的非單向流潔凈室，實驗分析換氣次數和地板回風孔口面積對顆粒物濃度的影響，結果表明換氣次數與地板孔口面積的增大均會導致室內顆粒物濃度的降低，當換氣次數較小時，地板的孔口面積對顆粒物濃度的影響將更為顯著［９］。Ｓｈａｏ 等人以一非單向流電子工業潔凈室為研究對象，實驗研究在不同風機過濾單元（ＦＦＵ）送風量下潔凈室的能耗以及室內顆粒物的分布特征，實驗中將潔凈室分為污染區與無污染區，結果表明，當減少ＦＦＵ 送風量時，氣流對顆粒物的抑制作用減弱；關閉無污染區的ＦＦＵ，同時保持污染區的ＦＦＵ 正常運行，污染區顆粒物不會增加， 但可使總送風量減少４０. ６％［１０，１１］。也有學者對室外污染物濃度、不同回風比、過濾系統設置等因素對非單向流潔凈室風量的影響進行研究［１２］。
上述研究中無論是ＣＦＤ 研究方法還是實驗研究方法，對室內污染源的發塵量和其他因素的綜合影響研究較少。本文以一ＩＳＯ ６ 級非單向流潔凈室為研究對象，通過實驗研究室內發塵量、換氣次數、送風口尺寸、塵源高度多因素對室內顆粒物濃度的綜合影響，以獲得影響換氣次數控制室內顆粒物濃度的主要影響因素，并從中更好地認識室內發塵量對換氣次數的影響。
2、實驗描述
2.1研究對象
本文研究對象為４. ４４５ ｍ × ３. ２ ｍ × ２. １ ｍ 的ＩＳＯ ６ 級潔凈室，該潔凈室由頂部２ 臺ＦＦＵ 送風，送風口的尺寸為１２００ ｍｍ ×６００ ｍｍ，回風方式為兩側側墻回風，回風口的尺寸為１０００ ｍｍ ×３００ ｍｍ，回風口底邊距地０. １ ｍ，兩側回風口對稱布置。實驗中潔凈室的送回風口位置固定，見圖１。

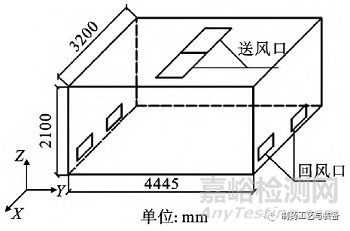

圖１ 潔凈室示意圖
2.2實驗測點布置及實驗儀器
實驗測點個數ＮＬ 可以通過公式ＮＬ ＝ Ａ０. ５ 計算［５］，其中Ａ 為潔凈室面積，ｍ２ ［５］ 。實驗用潔凈室面積為１４. ２ ｍ２，則最少不少于４ 個測點，取離地板高０. ８ ｍ 處的工作區高度為采樣高度，實驗共布置了如圖２所示對稱的６個測點。選用１臺Ｌｉｇｈｔｈｏｕｓｅ３０１６ＩＡＱ 粒子計數器巡回測量室內顆粒物濃度，其采樣流量為２. ８３ ｌ ／ ｍｉｎ。實驗時，每個測點采樣３次，每次采樣時間為１ ｍｉｎ，取其平均值作為該測點的顆粒物濃度。根據ＩＳＯ ６ 級潔凈室關注粒徑從０. １～５ μｍ的要求，本文的實驗中采用０. ３μｍ 粒徑的顆粒物作為研究對象。
實驗發塵由一套設置在潔凈室外的發塵裝置實現，其發塵量由發塵裝置上流量閥開度控制，以實現不同發塵量的調節。實驗中，為保證發塵濃度的穩定性以及均勻性，發塵點布置于室長邊中心的兩側，并采用均勻打孔的乒乓球模擬顆粒物點狀散發。實驗中采用的發塵顆粒物為聚苯乙烯乳膠球（Ｐｏｌｙｓｔｙｒｅｎｅ Ｌａｔｅｘ Ｂａｌｌ），粒徑為０. ３ μｍ，圖２ 中三角形標記表示發塵位置。

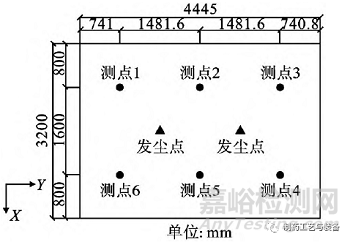

圖２ 測點布置圖
3、正交實驗
直接通過實驗研究多因素對目標參數的影響往往需要相當多的實驗工況，正交實驗?zāi)軌蛞暂^少的實驗次數，獲得多因素中各影響因素對目標參數的影響排序［１３］。本文采用正交實驗的方法首先研究室內發塵、換氣次數、送風口尺寸和塵源高度對非單向流潔凈室內顆粒物濃度的影響程度，為后續正式特性實驗選用影響因素提供依據。實驗過程中維持發塵量穩定，不考慮實際工程中室內發塵量變化的情況。
3.1正交實驗工況
取發塵量（Ｇ）、換氣次數（ｎ）、風口尺寸（Ｓ）、塵源高度（Ｈ）４ 個影響因素３ 種不同的水平值，其中發塵量預設值為３.５ × １０４ ｐｃ ／ （ｍ３·ｍｉｎ）、６ × １０４ ｐｃ ／ （ｍ３·ｍｉｎ）、８. ２ ×１０４ｐｃ ／ （ｍ３·ｍｉｎ），分別為室內人員為１ 人、２ 人、３ 人穿著潔凈服活動時的單位容積發塵量［１４，１５］；換氣次數預設為２０ 次／ ｈ、３０ 次／ ｈ、４０ 次／ ｈ；送風口尺寸為３５０ ｍｍ ×２６０ ｍｍ、７５０ ｍｍ ×４００ ｍｍ、１２００ ｍｍ ×６００ ｍｍ；塵源高度為１. ５５ ｍ、１. ６８ ｍ、１. ８１ ｍ。根據Ｌ９（３４） 正交實驗表，上述４個因素組合后得到如表１所示的９組實驗工況［１３］。在實驗過程中，由于發塵的波動，實際發塵量會圍繞預設值有一定范圍的波動。
3.2正交實驗結果分析
表１ 為正交實驗極差分析表，正交表最右側為各工況下的室內顆粒物濃度實驗值。Ｋ１、Ｋ２、Ｋ３ 分別為某一因素在水平１、２、３ 時的顆粒物濃度實驗均值，Ｒ 值為各因素的極差值，是該因素最大值與最小值之差。Ｒ 值越大，代表該因素對指標值的影響越大，即變化幅度大。表１正交實驗結果顯示：在本文研究的各參數取值范圍內，存在Ｒ１＞Ｒ２＞Ｒ３＞Ｒ４，即對室內顆粒物平均濃度影響程度排序為：發塵量＞換氣次數＞風口尺寸＞塵源高度。上述正交實驗結果表明，室內發塵量對室內潔凈度的影響是最大的，因此，在潔凈室設計時依據潔凈度確定換氣次數必須考慮發塵量。
表１ 正交實驗極差分析表
圖３ 列出了各因素隨不同水平Ｋ１、Ｋ２、Ｋ３ 時的室內顆粒物濃度均值變化規律，其中發塵量和換氣次數的影響分別是單調增加和減少，但送風口尺寸和塵源高度均先增后降，造成上述現象的原因可能是因為實驗中送回風口、塵源之間相對位置形成的氣流組織所致。對于已經確定或在運行的潔凈室而言，送風口尺寸和塵源高度這兩個因素一般基本穩定不變，在４個因素中對濃度影響較小。為此，本文將選取對室內顆粒物濃度影響較大的兩個因素——室內發塵量與換氣次數，實驗研究確定換氣次數時潔凈度與發塵量的定量特性關系。

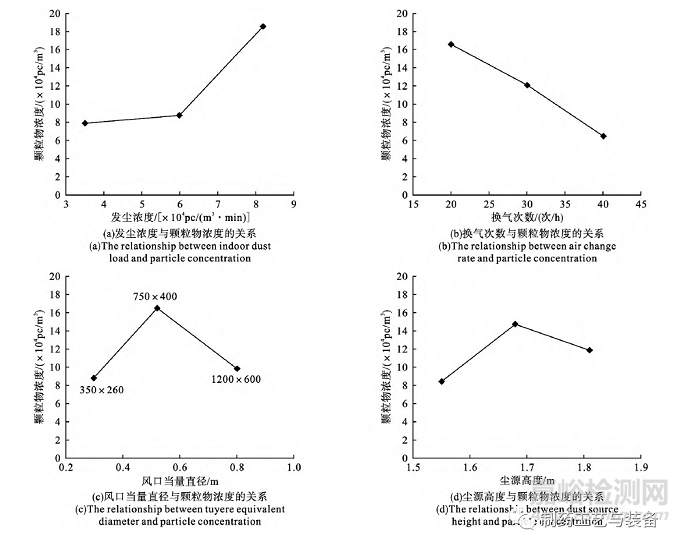

圖３ 顆粒物濃度與發塵濃度、換氣次數、風口當量直徑、塵源高度的關系
4、發塵量與換氣次數對室內顆粒物的影響
取送風口尺寸１２００ ｍｍ × ６００ ｍｍ、塵源高度１. ５５ ｍ，在正交實驗的基礎上增加室內發塵量１. ２ ×１０４ ｐｃ ／ （ｍ３·ｍｉｎ），為室內１人穿著潔凈服靜止時的發塵量，以及換氣次數為１６ 次／ ｈ 的工況，特性實驗的具體工況設置如表２所示。表２ 內每行４個工況相對于４個換氣次數，同正交實驗相似，由于發塵量的波動，表中實際發塵量會圍繞預設發塵量在一定范圍波動。
表２ 特性實驗工況
4.1發塵量與換氣次數對室內顆粒物濃度影響結果分析
圖４ 是各個工況不同發塵量時室內顆粒物濃度隨換氣次數的變化曲線，其中水平線表示ＩＳＯ ６ 的濃度限值（０. ３ μｍ 時為１０２０００ ｐｃ ／ ｍ３ ）。由圖４中曲線可知，在同一發塵量下，室內顆粒物濃度隨換氣次數的增大而減小，大發塵量時，室內顆粒物濃度隨換氣次數增加而顯著降低，小發塵量時，室內顆粒物濃度緩慢降低。不同發塵量時都顯示了小換氣次數下室內顆粒物濃度降幅較大，大換氣次數降幅較小，并能維持一個較低的粒子環境。在同一換氣次數下，室內顆粒物平均濃度隨室內發塵量的增大而增大，并隨著換氣次數的增大，發塵量的變化對于室內顆粒物濃度的影響會變得越來越小。當換氣次數達到４０ 次／ ｈ時，實驗條件下不同發塵量條件時室內均能夠維持粒子濃度較低的水平，并且不超過ＩＳＯ ６ 級濃度限值。如果發塵量很小時，比如發塵量為４ ×１０４ ｐｃ ／ （ｍ３·ｍｉｎ）時，對于ＩＳＯ ６ 級完全不需要５０ 次／ ｈ，此時，若按照規范推薦值來選取換氣次數（５０～６０ 次／ ｈ）必定會造成不必要的能源浪費。但如果發塵量巨大，遠大于本文實驗工況設定值的情況，可以想象即使?jié)M足規范要求的５０～６０ 次／ ｈ 換氣次數，仍有可能不滿足ＩＳＯ ６ 級潔凈度要求。上述問題對于ＩＳＯ ７～ＩＳＯ ９ 級的潔凈室也同樣存在，即在小發塵量時有一最小理論換氣次數；在大發塵量時，即使按規范確定換氣次數，也可能不滿足潔凈度要求。為此，工程上如何根據室內污染源的發塵量確定換氣次數值得討論。

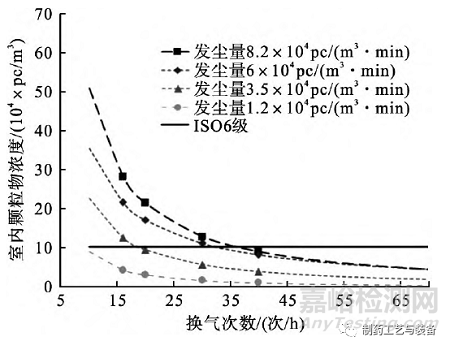

圖４ 各工況下室內顆粒物平均濃度
4.2發塵量、換氣次數與室內顆粒物濃度的關系
將表２各實驗工況所得顆粒物平均濃度繪制于橫坐標為Ｇ ／ ｎ 的圖５中，其中實線為擬合曲線，得到擬合曲線見公式（１），其相關系數０. ９８５。
式中：Ｎ 為室內顆粒物平均濃度，ｐｃ ／ ｍ３；Ｇ 為發塵量，ｐｃ ／ （ｍ３·ｍｉｎ）；ｎ 為換氣次數，次／ ｈ。
對于典型的頂送兩側回風的非單向流潔凈室，當渦流區相對整個房間較小時，室內顆粒物濃度、發塵量和換氣次數的關系可表示為公式（２）［１４］：
式中：ＮＳ 為送風口含塵濃度，近似取０ ｐｃ ／ ｍ３，根據實驗對象末端高效過濾器性能，對０. ３ μｍ 粒徑的粒子過濾效率為９９.９９９％；
β、φ 分別為非單向流高效送風口布置等結構的相關系數，針對本文研究對象，?。? ６ 和１. ３［１４］ 。
將上述取值代入公式可得到式（３）。室內顆粒物濃度、發塵量與換氣次數的關系式見公式（３）：
圖５ 中虛線是公式（３）計算出的不同Ｇ ／ ｎ 情況下室內顆粒物濃度的變化曲線。通過對比圖中虛實兩線可知，實驗擬合曲線與文獻［１４］曲線趨勢一致，當Ｇ ／ ｎ＞２５００ 時，由實驗得到的顆粒物濃度擬合公式（１）高于公式（３）（即文獻［１４］）約２０. ５％ ～２３. ２％。

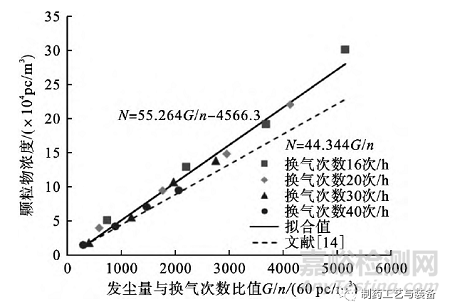

圖５ 室內顆粒物濃度隨室內發塵量、換氣次數的變化曲線圖
將公式（１）變形可得到公式（４）和公式（５）：
公式（４）中，如果Ｎ 取滿足潔凈度要求的顆粒物允許濃度，ｎ 取按規范選取的換氣次數時，Ｇｍａｘ則為潔凈室內污染物最大允許發塵量。當實際發塵量大于該值時，就不滿足潔凈度要求，只有發塵量小于該極限值時，才能滿足潔凈度要求。公式（５）表示在滿足某一潔凈度條件下，室內實際發塵量為Ｇ時的最小換氣次數ｎｍｉｎ ，若該換氣次數小于規范取值，但仍按規范確定換氣次數時，意味著潔凈室送風量偏大，會造成較大浪費。
利用公式（５）可繪制ＩＳＯ ６ 級時換氣次數與室內發塵量曲線如圖６所示。圖６中ｎ － Ｇ 實線采用的是ＩＳＯ ６級粒徑為０. ３ μｍ，其允許塵濃１０２０００ ｐｃ ／ ｍ３作為Ｎ 值計算繪制。實際工程中，如果考慮安全因素，則設計換氣次數可按公式（５）計算所得最小換氣次數附加一定裕量，假設該裕量?。常埃?，即可得到如圖６所示的虛線１. ３ｎ － Ｇ。實際按潔凈度等級進行潔凈室設計時，即可按潔凈度要求選用有一定裕量的換氣次數。按規范ＩＳＯ ６級潔凈室的換氣次數可選取５０～６０次／ｈ，則圖中Ｇ５０、Ｇ６０即為按規范確定換氣次數為５０ 次／ ｈ、６０ 次／ ｈ 時的最大允許發塵量。當實際發塵量大于Ｇ６０時，室內有可能不能達到ＩＳＯ ６級潔凈要求。但在室內發塵量較小時，比如４. ０ ×１０４ ｐｃ ／ （ｍ３·ｍｉｎ）時，此時ＩＳＯ ６ 級潔凈室只需ｎｍｉｎ ＝２７ 次／ ｈ，若仍采用規范換氣次數，則會風量偏大，造成能源浪費。上述分析方法同樣也可應用于針對顆粒物粒徑０. ５ μｍ 以上的ＩＳＯ ７ 級等其他級別的非單向流潔凈室。

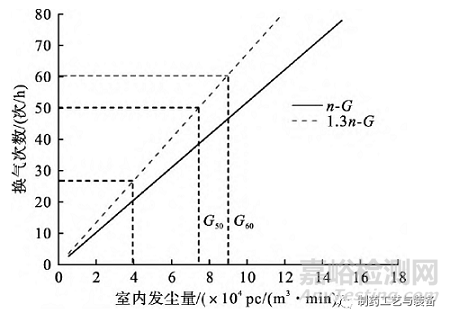

圖６ 室內發塵量與最小換氣次數
根據本文研究結果，潔凈室實際發塵量及換氣次數都會對室內顆粒物濃度產生較大影響。因此，潔凈室在確定空氣凈化系統方案時，掌握實際發塵量數據很關鍵，在此基礎上可利用本文定量研究的思想確定系統設備最大容量，在具體系統運行時，可考慮馬俊提出的按需確定風量的概念，設計系統濃度檢測、風量控制的硬件設施，由此可對目前潔凈室設計中過大風量有較大改觀，系統能耗可大幅下降［１６］。
5、結論
通過對非單向流潔凈室內顆粒物濃度影響因素的實驗研究，得到以下結論：
（１）通過室內發塵量Ｇ、換氣次數ｎ、風口尺寸Ｓ、塵源高度Ｈ 的正交實驗，確定了影響非單向流潔凈室內顆粒物濃度的影響程度從大到小依次為：Ｇ、ｎ、Ｓ、Ｈ。
（２）室內發塵量與換氣次數對室內顆粒物濃度影響的特性實驗發現，在換氣次數較小時，室內發塵量影響較大，但隨著換氣次數的增大，室內發塵量的變化對室內顆粒物濃度的影響逐漸減弱。
（３）利用實驗結果可擬合得到ＩＳＯ ６ 級非單向流潔凈室內顆粒物濃度、發塵量與換氣次數的關系式。在潔凈室設計時，可根據實際發塵量，考慮一定的安全裕度確定最小換氣次數。
（４）利用本文通過實驗研究推薦的分析方法，可以確定采用規范選取換氣次數的最大允許發塵量，通過增大換氣次數避免因過大發塵量而不滿足潔凈度要求；同時還可根據實際發塵量獲得最小換氣次數，通過選用合適換氣次數以避免選用過大換氣次數而造成能源浪費。
論文研究結果可為設計安全可靠又節能的潔凈室送風量提供參考。
參考文獻
［１］劉煒，劉俊杰，馬群． 非單向流潔凈室潔凈度的理論計算與實驗研究［Ｊ］． 建筑科學，２０１０，２６（１０）：７６ －８３．
［２］Ｃｈｒｉｓｔｅｎｓｅｎ Ａ Ｄ． Ｃｌｅａｎｒｏｏｍ Ｄｅｓｉｇｎ［Ｊ］． Ｊｏｕｒｎａｌ ｏｆ ｔｈｅ ＩＥＳＴ，１９９９，４２（５）：４６．
［３］嚴德?。?潔凈室ＨＶＡＣ 系統節能及其進展［Ｊ］． 潔凈與空調技術，２００４，（４）：１９ －２２．
［４］徐騰芳． 潔凈室氣流設計及其經濟意義［Ｃ］ ／ ／ 第五屆中國國際（北京）潔凈技術論壇文集． 北京：中國電子學會，２００２：２０９ －２２４．
［５］ＧＢ５００７３—２０１３，潔凈廠房設計規范［Ｓ］． 北京：中國計劃出版社，２０１３．
［６］ＩＳＯ． Ｃｌｅａｎｒｏｏｍｓ ａｎｄ Ａｓｓｏｃｉａｔｅｄ Ｃｏｎｔｒｏｌｌｅｄ Ｅｎｖｉｒｏｎｍｅｎｔｓ———Ｐａｒｔｓ１：Ｃｌａｓｓｉｆｉｃａｔｉｏｎ ｏｆ Ａｉｒ Ｃｌｅａｎｌｉｎｅｓｓ ｂｙ Ｐａｒｔｉｃｌｅ Ｃｏｎｃｅｎｔｒａｔｉｏｎ：ＩＳＯ １４６４４ －１：２０１５［Ｓ］． ２ｎｄ ｅｄ． Ｓｗｉｔｚｅｒｌａｎｄ：ＩＳＯ Ｃｏｐｙｒｉｇｈｔ Ｏｆｆｉｃｅ，２０１５．
［７］李云廣，南國良，馬宗虎． 亂流潔凈室中換氣次數對污染物擴散影響的數值模擬［Ｊ］． 醫療衛生裝備，２００７，２８（６）：２０ －２２．
［８］劉瓅，劉遠卓，劉東，等． 非單向流潔凈室顆粒物濃度影響因素的正交模擬研究［Ｊ］． 潔凈與空調技術，２０１９，（２）：９ －１５．
［ ９ ］ Ｃｈｕｎ Ｙｏｎｇ Ｋｈｏｏ， Ｃｈｕｎｇ?Ｃｈｉｅｈ Ｌｅｅ， Ｓｈｉｈ?Ｃｈｅｎｇ Ｈｕ． Ａｎ Ｅｘｐｅｒｉｍｅｎｔａｌ Ｓｔｕｄｙ ｏｎ ｔｈｅ Ｉｎｆｌｕｅｎｃｅｓ ｏｆ Ａｉｒ Ｃｈａｎｇｅ Ｒａｔｅ ａｎｄ Ｆｒｅｅ Ａｒｅａ Ｒａｔｉｏ ｏｆ Ｒａｉｓｅｄ?Ｆｌｏｏｒ ｏｎ Ｃｌｅａｎｒｏｏｍ Ｐａｒｔｉｃｌｅ Ｃｏｎｃｅｎｔｒａｔｉｏｎｓ［Ｊ］． Ｂｕｉｌｄｉｎｇ ａｎｄ Ｅｎｖｉｒｏｎｍｅｎｔ，２０１１，４８：８４ －８８．
［１０］ ＳＨＡＯ Ｘｉａｏｌｉａｎｇ，ＬＩＡＮＧ Ｓｈｕｋｕｉ，Ｚｈａｏ Ｊｉａａｎ，ｅｔ ａｌ． Ｅｘｐｅｒｉｍｅｎｔａｌ Ｉｎｖｅｓｔｉｇａｔｉｏｎ ｏｆ Ｐａｒｔｉｃｌｅ Ｄｉｓｐｅｒｓｉｏｎ ｉｎ Ｃｌｅａｎｒｏｏｍｓ ｏｆ Ｅｌｅｃｔｒｏｎｉｃ Ｉｎｄｕｓｔｒｙ ｕｎｄｅｒ ｄｉｆｆｅｒｅｎｔ Ａｒｅａ Ｒａｔｉｏｓ ａｎｄ Ｓｐｅｅｄｓ ｏｆ Ｆａｎ Ｆｉｌｔｅｒ Ｕｎｉｔｓ［Ｊ］． Ｊｏｕｒｎａｌ ｏｆ Ｂｕｉｌｄｉｎｇ Ｅｎｇｉｎｅｅｒｉｎｇ，２０２１，４３：１０２５９０．
［１１］ＳＨＡＯ Ｘｉａｏｌｉａｎｇ，ＨＡＯ Ｙｕｎｆｅｎｇ，ＬＩＡＮＧ Ｓｈｕｋｕｉ，ｅｔ ａｌ． Ｅｘｐｅｒｉｍｅｎｔａｌ Ｃｈａｒａｃｔｅｒｉｚａｔｉｏｎ ｏｆ Ｐａｒｔｉｃｌｅ Ｄｉｓｔｒｉｂｕｔｉｏｎ Ｄｕｒｉｎｇ ｔｈｅ Ｐｒｏｃｅｓｓ ｏｆ Ｒｅｄｕｃｉｎｇ ｔｈｅ Ａｉｒ Ｓｕｐｐｌｙ Ｖｏｌｕｍｅ ｉｎ ａｎ Ｅｌｅｃｔｒｏｎｉｃ Ｉｎｄｕｓｔｒｙ Ｃｌｅａｎｒｏｏｍ ［Ｊ］． Ｊｏｕｒｎａｌ ｏｆ Ｂｕｉｌｄｉｎｇ Ｅｎｇｉｎｅｅｒｉｎｇ，２０２２，４５：１０３５９４．
［１２］涂有，涂光備． 非單向流潔凈室通風量計算的一些問題［Ｊ］． 潔凈與空調技術，２０１９，（２）：５ －８．
［１３］方開泰，馬長興． 正交與均勻試驗設計［Ｍ］． 北京：科學出版社，２００１．
［１４］許鐘麟． 空氣潔凈技術原理（第４ 版） ［Ｍ］． 北京：科學出版社，２０１４．
［１５］黃貴松． 不同控制粒徑下亂流潔凈室的設計［Ｊ］． 潔凈與空調技術，２００８，（２）：６２ －６６．
［１６］馬駿． 醫藥工業潔凈室換氣次數按需設計的研究［Ｊ］． 化工與醫藥工程，２０１５，３６（５）：２３ －２６．
