在微創手術中，患者的最佳結果始于安全順利地通過脈管系統。對于采用金屬軸結構的導管，良好的設計首先是應用高性能海波管。
本文為成功的產品設計提供了海波管開發和制造方面的見解和指導。它還介紹了制造理想的通路或輸送式導管所需的關鍵制造工藝。
海波管的作用
海波管可提供能夠在脈管系統內進入和輸送的基本性能特征，包括柔韌性、推力、扭矩、軌跡、抗扭結性、潤滑性以及快速膨脹和收縮時間。但這些特征可能會呈現折中性；例如，為實現最大靈活性而優化的海波管可能會表現出較低的推力。設計海波管時，有必要了解這些性能特征，以及一個特征的優化如何影響其他特征，從而實現產品的完美平衡。
在微創手術中，患者的最佳結果始于安全順利地通過脈管系統
圖片來源：科德寶醫療
本節說明了海波管的主要性能特征，以及這些特征如何轉化為醫生在患者體內放置導管時的體驗。
扭矩
脈管系統的解剖路徑通常具有曲折或高度鈣化的特征，可能難以通過。重要的是，醫生可以在脈管系統內旋轉微創裝置來到達目標治療部位，并且扭矩、扭力有助于裝置的旋轉。一個裝置沿其長度精確傳遞該扭矩的能力被測量為扭矩能力。當扭力未得到精確傳遞時，它會導致力的積累和沿裝置軸的意外抖動效應。創新的加工技術可以確保海波管軸在旋轉時傳遞必要的扭矩量，以及運動的可預測性。
可推動性
可推動性通過測量從導管近端到遠端的縱向力的傳遞來確定。理想情況下，當醫生施加推力時，在患者體內的遠端尖端上應該表現出相等的力運動。當傳輸力較高時，醫生可以放心地進行導航，因?yàn)樗麄冎老蚪溯S的精確運動將轉化為在精細的解剖路徑或結構內的精確運動，例如，在神經血管導航過程中在Willis結構關鍵吻合環內的精確運動。

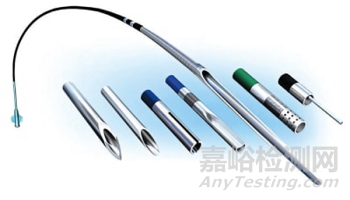

設計海波管時，一個特性的優化會影響其他特性，從而實現產品的完美平衡
圖片來源：科德寶醫療
可追蹤性
術語“可追蹤性”用于衡量設備通過復雜血管并到達治療部位的整體能力。有時，醫生會將可追蹤性稱為設備的整體感覺或其對醫生操作響應的平滑度。當追蹤力較低時，醫生會感覺裝置更容易操縱和定位。導管的遠端或治療端在整體可追蹤性中起著至關重要的作用。先進的處理技術可以使導管的遠端更加靈活，從而有助于追蹤。
柔韌性
柔韌性是對海波管長度方向剛度的一種度量，也是整個導管設計的關鍵部分。柔韌性是裝置的可追蹤性或觸感的主要因素，盡管期待高度可推動性或硬度，但當需要通過銳角或解剖結構時，設計良好的海波管應同時表現出良好的柔韌性。同時優化柔韌性和可推動性是完美海波管設計的關鍵。
潤滑性
潤滑性是通過在金屬海波管上涂覆涂層來衡量醫療器械和解剖結構或配套器械之間摩擦的減少程度。
抗扭結性
血管內解剖具有挑戰性，有時需要醫生穿過尖銳半徑。抗扭結性能衡量海波管在繞半徑彎曲時保持完整的交叉功能輪廓的能力。這一特征對于保持內腔的開放性至關重要，而內腔在治療傳遞中起著關鍵作用?？紤]到這一關鍵因素，應考慮一種先進的金屬解決方案，其抗扭結性應優于傳統的304不銹鋼海波管結構，如科德寶醫療的E-Pro。此外，這種解決方案為產品設計者提供了優化內徑的機會。
膨脹和收縮時間
除了作為血管導航中的關鍵工具，海波管還在提供球囊導管治療中發揮著重要作用。膨脹和收縮時間描述了血管成形術球囊激活和失活所需的時間長度。當膨脹時，氣囊產生血流的暫時限制，這可能對下游解剖結構造成損害，除非對其進行精確和準確的控制。海波管的內徑在確定氣囊膨脹和收縮時間方面起著至關重要的作用。簡而言之，海波管的內徑越大，氣囊膨脹和收縮響應越快。
海波管提供了基本的性能特征，使其能夠在脈管系統內進入和進行輸送。其特性轉化為醫生在患者體內放置導管時的體驗。
電火花加工（EDM）
EDM是一種用于在金屬材料中切割精密輪廓的高精度加工工藝。該方法在薄壁管材中能制造無毛刺的切片。一個設計良好的切口能夠在金屬軸和遠端球囊組件之間形成一個平滑的過渡區，從而提高導管的整體可追蹤性和柔韌性。
激光切割
海波管必須通過復雜和曲折的路徑，因此需要特定的彎曲半徑和柔韌性。激光切割提供各種切割幾何形狀，有助于柔韌性、扭矩和壓縮。先進的激光切割輪廓可用于可控的高負荷導管應用。
鈍化
海波管制造采用一系列加工技術來增加或去除金屬管的特征。這些過程可能會在表面使用污染物（游離鐵），因此從海波管中清除所有污染物至關重要。鈍化和電拋光可以化學作用溶解不銹鋼表面的污染物，在鋼上形成一層薄的氧化鉻保護層，這賦予了它不銹鋼的品質。
激光燒蝕
海波管涂層表面上的標記帶有助于醫生在將導管引入脈管系統時估計導管相對于關鍵解剖結構的縱向位置。自動激光系統可去除海波管外徑上的聚四氟乙烯涂層，從而在沿軸的不同間隔處產生這些標記。
無心磨削
無心磨削是一種使用研磨切削從金屬軸上去除材料的加工工藝。通過這種研磨工藝，可以獲得高精度的外徑、較薄的壁或海波管外輪廓上的復雜特征。
激光焊接
在生產芯線和其他微焊接組件時，可利用最先進的激光焊接系統來生產點焊和縫焊接頭。這種焊接能力使工程師能夠制造具有高級形式、形狀或輪廓特征的海波管軸，用于添加過渡元件，例如遠端芯線。
聚四氟乙烯（PTFE）涂層
聚四氟乙烯涂層是海波管外徑上的常用涂層，提供高潤滑性，從而改善設備的可追蹤性。例如，Cambus Coat是一種不含全氟辛酸（PFOA）的涂層，與傳統方法相比具有最高的附著力。
移印
創建上述股骨、肱動脈和橈動脈標記帶的另一種方法是通過使用稱為移印的工藝在海波管的外涂層表面周圍應用對比色環。PTFE海波管表面通常為黑色，移印標記帶通常為白色，從而優化導管室中的對比度和可視性。
檢查
產品質量和一致性在醫療器械制造中至關重要。材料測試和檢驗須作為制造過程中不可或缺的環節，并應始終遵循符合客戶要求的書面程序和系統。
文章翻譯來源：Medical Design Briefs
