沖擊波（Shock Wave）是具有獨特物理特性的聲脈沖，最初，它們被應用于臨床實踐中，用于打碎和破壞體內的鈣化沉積物。1980年，沖擊波首次在德國（慕尼黑）用于腎結石的微創治療。這項技術的快速發展使得其應用范圍迅速擴大。泌尿科并不是沖擊波治療在醫學中使用的唯一領域。由于對沖擊波的眾多研究，新的治療應用正在被發現并納入臨床實踐，如缺血性股骨頭壞死、肌腱炎癥、骨折延遲愈合等骨骼、肌肉及軟組織疾病。近年研究發現，低能量體外沖擊波還可在全身多器官和組織產生促進血管新生、促進組織愈合、調控炎癥反應等多重修復作用。因此，在冠心病、缺血性腎病甚至糖尿病下肢潰瘍等以缺血為主要癥狀的泛血管疾病治療領域，體外沖擊波治療的研究逐漸成為熱點之一。
1.1 沖擊波技術的定義
沖擊波是具有特定物理特性的聲波，特點包括非線性、高峰值壓力、低拉伸幅度、短上升時間和短持續時間。同時它們具有單脈沖、寬頻率范圍 (0-20 MHz) 和高壓幅度 (0-120 MPa)。
這些特性產生了沖擊波的正相和負相。正相產生直接機械力，而負相產生空化和氣泡，隨后高速內爆，產生第二波沖擊波。與超聲波相比，沖擊波峰值壓力大約是超聲波峰值壓力的 1000 倍。
1.2 沖擊波技術的分類
體外沖擊波心血管治療系統可以按照不同的分類標準進行劃分。

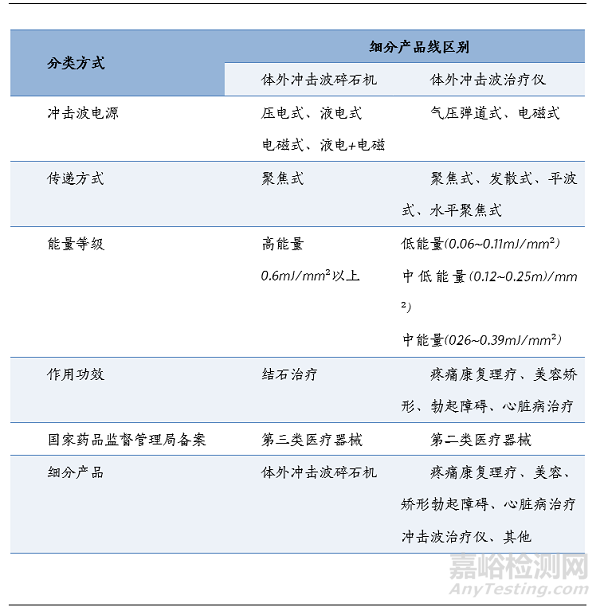

圖表1 沖擊波技術的分類（市場上主流的沖擊波醫療器械產品）
資料來源：億渡數據，智銀全球生物醫藥資料庫
首先，根據波源產生方式，可以將其分為液電式、壓電式、電磁式、氣壓彈道式、激光式和微爆炸式。這些分類依據了系統中沖擊波的產生原理和技術。
其次，按照能量傳遞形式，可以將體外沖擊波心血管治療系統分為聚焦式、發散式（散發式）、平波式和水平聚焦式。這種分類主要關注沖擊波在治療過程中的能量傳遞方式和特性。
此外，根據能量等級大小，體外沖擊波治療系統可分為低能量（0.06~0.11mJ/mm²）、中低能量（0.12~0.25mJ/mm²）、中能量（0.26~0.39mJ/mm²）和高能量（0.6mJ/mm²以上）。這種分類依據了沖擊波的能量強度，不同能量水平適用于不同類型的治療需求。
最后，根據中國國家藥品監督管理局的備案分類，體外沖擊波心血管治療系統可分為二類醫療器械和三類醫療器械，具體分類取決于其臨床使用的目的和風險等級。
1.3 沖擊波治療系統的組成
體外沖擊波心血管治療系統主要由以下四個組成部分構成，每個組成部分都扮演著關鍵的角色：

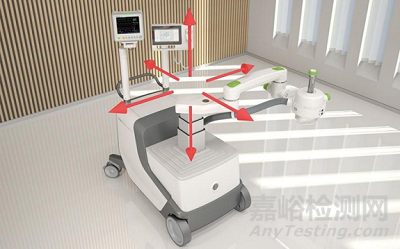

1. 主機控制系統：主機控制系統是整個CSWT系統的核心，包含高壓發生器、自動化控制軟硬件、水循環系統和治療臂控制系統等裝置。它負責產生和調節高壓沖擊波，并通過自動化控制實現治療參數的精確控制。

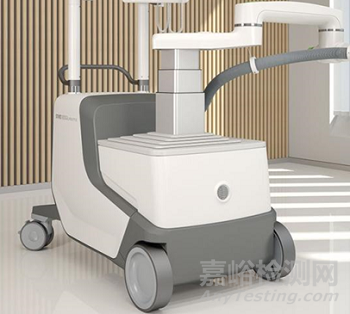

圖表2 沖擊波治療系統的主機控制系統
資料來源：STORZ MEDICAL AG，智銀全球生物醫藥資料庫
2. 超聲定位系統：超聲定位系統是一個關鍵的部分，用于鎖定治療區域。該系統采用了專利設計的同軸超聲探頭，并在超聲主機中安裝了特定的定位軟件，以實現對治療靶區的精確定位和控制。

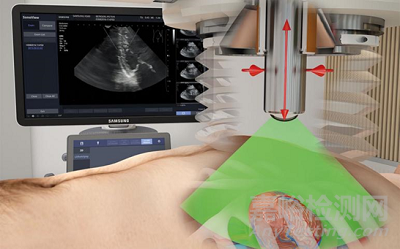

圖表3 沖擊波治療系統的超聲定位系統
資料來源：STORZ MEDICAL AG，智銀全球生物醫藥資料庫
3. 沖擊波觸發系統：沖擊波觸發系統的作用是確保沖擊波脈沖只在患者的心動周期的絕對不應期觸發。這種設計精巧，能夠避免沖擊波對患者心率的干擾。
圖表4 沖擊波治療系統的沖擊波觸發系統
資料來源：STORZ MEDICAL AG，智銀全球生物醫藥資料庫
4. 治療頭：治療頭包括水囊和內部精密的電磁線圈。水囊用于聚焦沖擊波能量并調節沖擊波的穿透深度，根據沖擊波的物理特性進行設計。電磁線圈則負責產生和精確控制沖擊波的能量。

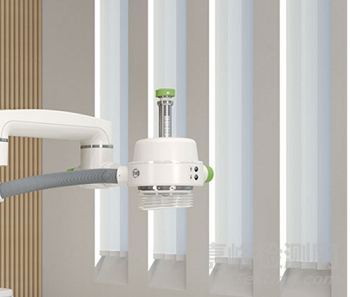

圖表5 沖擊波治療系統的治療頭
資料來源：STORZ MEDICAL AG，智銀全球生物醫藥資料庫
通過這些組成部分的協同工作，體外沖擊波心血管治療系統能夠以精確、可控的方式傳遞沖擊波，用于治療心血管疾病。這樣的系統設計使得治療更加準確、安全，并提高了治療的可行性和效果。
1.4 沖擊波技術的應用場景
沖擊波技術在醫療行業多個科室均有所應用，如圖所示，主要包括泌尿外科、骨科、心內科、皮膚科等。

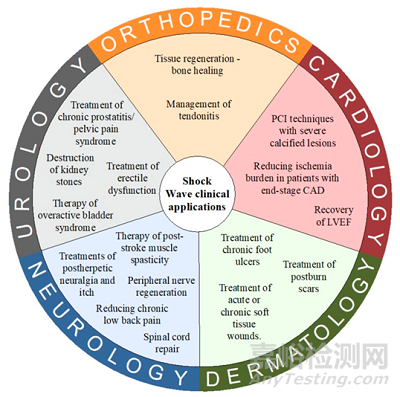

圖表6 沖擊波技術的應用場景
資料來源：Biomedicines，智銀全球生物醫藥資料庫
1.4.1 泌尿外科
沖擊波技術在泌尿科領域有多種應用場景。首先，沖擊波技術被廣泛用于腎結石的治療，已成為大多數腎結石的首選療法。其作用機制與沖擊波對鈣化結構的物理效應密切相關，但仍存在一些對該過程副作用的關注。研究表明，ESWL引起的腎細胞損傷不僅與機械創傷有關，還與氧自由基（ROS）的過度產生有關。早期的腎損傷與ROS無關，而早期和晚期的損傷機制與ESWL引起的炎癥反應和纖維化進程密切相關。這一過程涉及到炎癥因子的激活，如細胞間粘附分子1（ICAM-1）、腫瘤壞死因子-α（TNF-α）和白細胞介素6（IL-6）等。

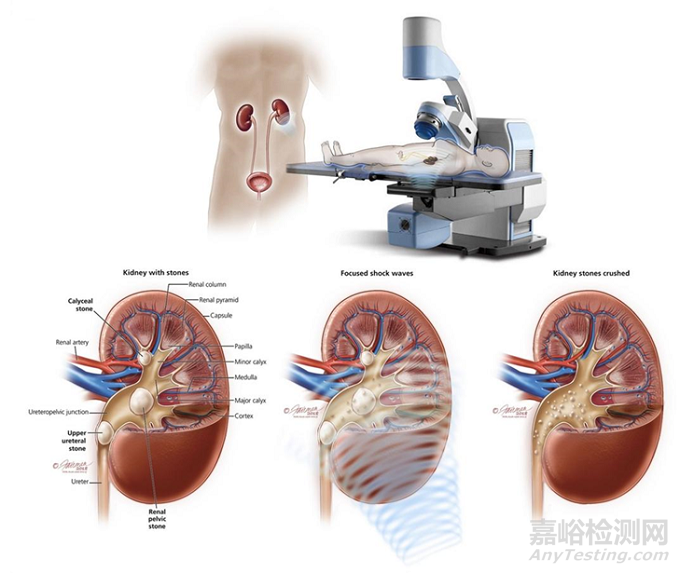

圖表7 沖擊波技術用于腎結石的治療
資料來源：urologycare，智銀全球生物醫藥資料庫
此外，沖擊波技術還被用于勃起功能障礙（ED）的治療。有強有力的證據表明，這種治療在不同程度疾病患者中具有臨床療效。沖擊波療法可以通過增加細胞增殖、組織再生、神經生成和血管生成等方式發揮生物學效應。
沖擊波療法還具有抗炎和鎮痛作用，在非細菌性前列腺炎等領域也有應用。對于間質性膀胱炎/膀胱疼痛綜合征（IC/BPS）和慢性前列腺炎/慢性盆底疼痛綜合征（CP/CPPS）患者的治療，沖擊波療法可以減輕炎癥反應和改善癥狀。
沖擊波療法還可以改善過度活動膀胱綜合征（OAB）患者的癥狀。這些療效與抑制炎性分子的表達、促進血管生成和調節細胞信號通路等因素密切相關。
1.4.2 骨科
沖擊波療法在骨科領域的應用場景非常廣泛。首先，它被證實在肌腱炎的治療中非常有效，特別是植物神經炎和跟腱疾病。沖擊波治療可以通過改變免疫反應，將巨噬細胞的極性從M1轉變?yōu)镸2，從而減輕炎癥反應，并促進細胞增殖和膠原合成，促進血管生成和組織再生。

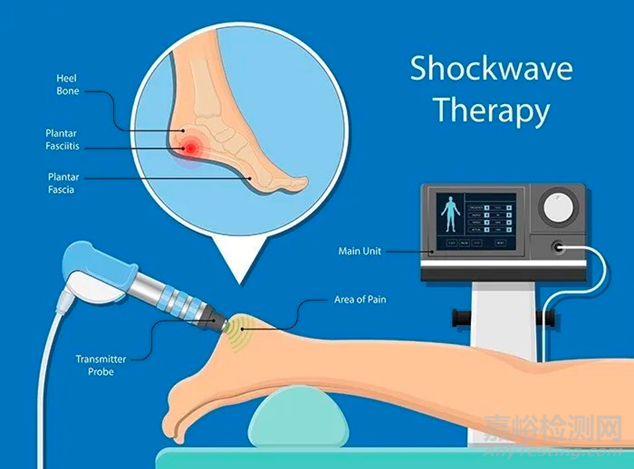

圖表8 沖擊波技術用于骨科疾病的治療
資料來源：elite-performance-therapy，智銀全球生物醫藥資料庫
沖擊波治療還能直接影響人體的肌腱細胞，加速肌腱病變的愈合過程。它可以促進肌腱細胞的增殖，改變細胞形態和去分化狀態。此外，沖擊波治療還可以減少炎癥因子和基質金屬蛋白酶的表達，從而逆轉肌腱病變的不利情況。
沖擊波療法還具有鎮痛作用，可以緩解各種肌腱病變引起的疼痛。它可以改變物質P和前列腺素E2的組織濃度，從而減輕疼痛癥狀。
此外，沖擊波治療還可以促進組織再生。多項研究證實，沖擊波療法可以縮短骨愈合的時間，促進骨組織的再生。這可能與增加一氧化氮水平、改變血管生成因子和骨形成因子的濃度有關。
沖擊波治療還對軟骨具有保護作用。它可以增強膠原II的合成，提高血管生成因子和骨形成因子的水平，從而保護軟骨組織。
總的來說，沖擊波療法在骨科領域的應用包括肌腱炎的治療、肌腱細胞的修復和再生、鎮痛作用、骨愈合加速以及軟骨保護。這種非侵入性的治療方法已在多項臨床試驗中證實其有效性和安全性。然而，沖擊波治療的作用機制還需要進一步研究和探索。
1.4.3 心內科
沖擊波技術在心內科領域的應用場景包括冠狀動脈疾病和慢性難治性心絞痛的治療，以及動脈粥樣硬化斑塊重度鈣化的處理。
在冠狀動脈疾病方面，研究表明沖擊波治療可以改善左心室射血分?jǐn)?shù)、壁厚分?jǐn)?shù)和心肌區域血流，從而提高冠心病患者的心功能。這些效應可能與血管內皮生長因子（VEGF）的合成增加有關，沖擊波治療通過促進血管生成的方式發揮作用。此外，沖擊波治療還可以增加趨化因子（如SCDF-1）和VEGF在目標組織中的表達，進而促進自體骨髓單個核細胞的應用后改善患者的左心室射血分?jǐn)?shù)。
對于慢性難治性心絞痛患者，沖擊波治療可以減輕癥狀并降低缺血負荷。臨床研究結果顯示，沖擊波治療可以減少亞硝酸甘油的使用，并減輕心絞痛程度。此外，沖擊波治療還可以改善治療區域的灌注情況，提高血液灌注。
圖表9 沖擊波技術用于心絞痛的治療
資料來源：Interventional Cardiology，智銀全球生物醫藥資料庫
此外，沖擊波技術還被用于處理動脈粥樣硬化斑塊重度鈣化的情況。通過沖擊波的作用，可以破碎斑塊內的鈣化物質，使斑塊變得更容易處理和通暢。這種技術在周圍動脈和冠狀動脈疾病的治療中已經得到證實，并顯示出良好的療效。
需要注意的是，雖然沖擊波技術在心內科領域具有廣闊的應用前景，但仍存在一些潛在的副作用和安全性問題，如激活血小板和潛在的心律失常等。因此，在進一步推廣和應用中，仍需加強對其安全性和有效性的研究和監測。
總之，沖擊波技術在心內科科的應用場景主要包括冠狀動脈疾病和慢性難治性心絞痛的治療，以及動脈粥樣硬化斑塊重度鈣化的處理。這一技術通過促進血管生成、改善心功能和灌注情況，以及破碎斑塊內的鈣化物質等多種機制發揮作用，為心內科疾病的治療提供了新的選擇和方向。
1.5 沖擊波技術的市場
1.5.1 國際市場
據Precedence Research，2021年全球沖擊波療法市場規模為12億美元，預計到2030年將達到31億美元左右，2022年至2030年的預測期間復合年增長率（CAGR）為11.12%。

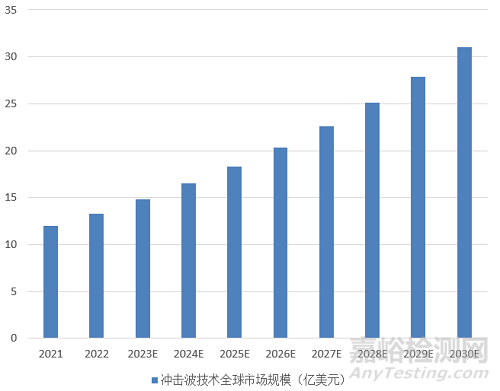

圖表10 沖擊波技術全球市場規模及預測
資料來源：Precedence Research，智銀全球生物醫藥資料庫
地區分布上，北美市場在該領域占據主導地位是由于肌肉骨骼疾病和關節炎病例數量增加的結果。該地區龐大的老年人口也有助于擴大市場規模。由于人們慢性病數量的增加，亞太地區也被證明是沖擊波療法的重要市場。該地區信息技術領域的快速發展引發了慢性頸部和脊柱疾病，需要這種先進技術進行治療。歐洲國家在預測期內人口慢性疾病的增加將出現相當大的增長。

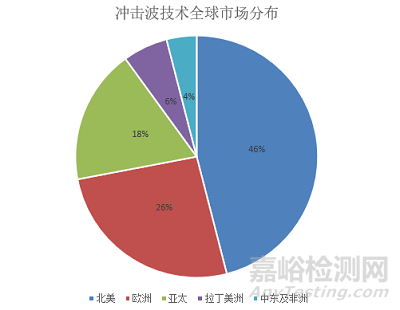

圖表11 沖擊波技術全球市場分布
資料來源：precedence research，智銀全球生物醫藥資料庫
1.5.2 國內市場
根據2021年5月份國家統計局發布的《第七次全國人口普查主要數據情況》，中國60歲及以上人口為26,402萬人，占18.70%，人口老齡化趨勢加劇。老年人口數量的進一步增加，對康復理療醫療設備需求增加，推動沖擊治療儀市場擴容。
目前中國國內大型醫療設備使用年限較高，正處于新一輪的采購周期節點，進一步帶動沖擊波碎石機及治療儀產品的采購需求。根據2015年《基層裝備功能需求及評價研究》課題對重慶市與蘇州市59家基層非盈利醫療機構調查結果顯示，區縣醫院的設備平均使用時間為4.66年,超期使用達30%。按照財政部、原衛生部在《醫院財務制度》中對醫療設備折舊規定為5-8年。我們按醫療器械使用10年之后報廢推斷，我國國內大型醫療設備正陸續開始新一輪的醫療設備采購，這也將進一步帶動沖擊波醫療器械行業發展。預計2026年，中國沖擊波醫療器械行業市場規模達到15.6億元。
圖表 12 沖擊波技術在中國的市場規模預測
資料來源：億渡數據，智銀全球生物醫藥資料庫
1.6 沖擊波技術在心血管疾病治療中的研究進展
體外沖擊波心血管治療系統(cardiac shock wave therapy，CSWT)是一種醫療設備，是沖擊波技術在心內科治療中的應用體現，用于治療冠心病和心肌缺血等疾病。作為一種安全、有效的治療嚴重冠心病的療法，CSWT可改善嚴重冠心病患者的心肌缺血癥狀。其作用機制是采用物理學的方法，對缺血心肌局部進行低能量沖擊波刺激，產生和調高了NO（一氧化氮）活性酶和VEGF（血管內皮生長因子）的表達，這兩種血管再生的關鍵因素共同產生良性效用，導致激發了大量心臟側支血管的自然生長，顯著改善了心肌缺血癥狀。

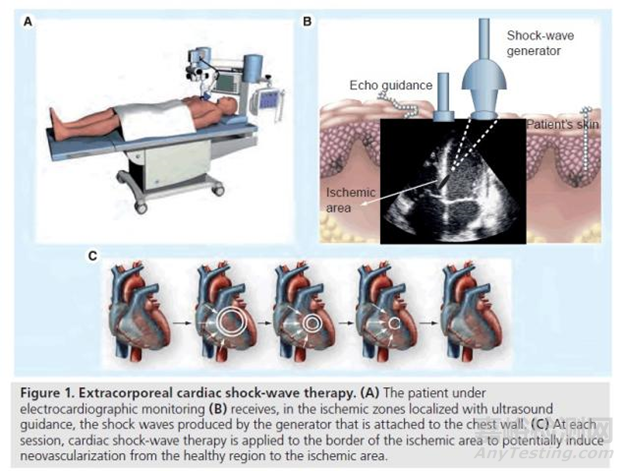

圖表13 沖擊波技術在心血管疾病治療中的應用示例
資料來源：Radcliffe，智銀全球生物醫藥資料庫
動物實驗及臨床研究提示，CSWT治療心肌缺血的主要物理機制是通過空穴效應，使原本溶解在血液中的氣體，在沖擊波聲場的作用下，變成非穩態的微小氣泡，并且發生震蕩、破潰，在聲場聚焦的局部釋放能量，促進血管內皮生長因子(vascular endothelial growth factor，VEGF)的表達，并調節局部血管內皮細胞的mRNA表達，誘導并促進治療區域的血管新生，增加局部的微循環供血，從而達到緩解心絞痛、改善心臟功能的治療作用。

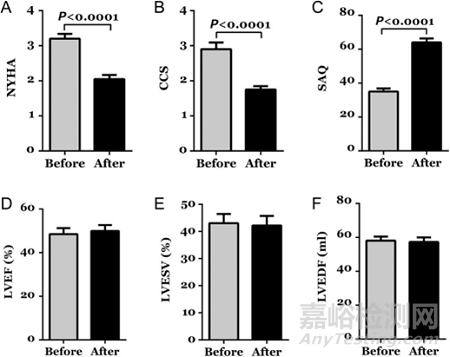

圖表14 沖擊波技術對不同的心絞痛嚴重程度量表評分的改善
資料來源：Journal of Cardiovascular Pharmacology and Therapeutics，智銀全球生物醫藥資料庫
注：紐約心臟協會（NYHA ）分級、加拿大心血管協會 (CCS) 心絞痛量表和西雅圖心絞痛問卷 (SAQ) 。經胸超聲心動圖檢測左心室射血分?jǐn)?shù)（LVEF）、左心室舒張末期容積（LVEDV）和左心室收縮末期容積（LVESV）。
因此，在一些文獻中，也將CSWT稱為體外沖擊波心肌再血管化治療(extracorporeal shockwave myocardial revascularization，ESMR)。此外，沖擊波在組織細胞表面產生的應力以及壓電效應，也具有誘導血管新生的作用。在動物實驗和臨床研究中，大多數研究均發現通過CSWT治療，可以提高VEGF的表達水平，可以激動冠狀動脈內皮細胞VEGF受體，在病理標本上可以觀察到血管新生，并在實驗中觀察到左心室射血分?jǐn)?shù)(left ventricular ejection fraction，LVEF)的提升。此外亦有研究發現，CSWT治療可使外周血循環內皮祖細胞數量增加，白細胞介素8的表達水平也增加，推測CSWT可能通過這些機制促進心肌微循環的改善。近期動物實驗顯示，CSWT也可以調節NOX-1/NOX-2/氧化蛋白等氧化應激蛋白的表達，干預caspase-3參與的細胞凋亡，以及改善心肌纖維化，降低心室負荷。在病理學上除了治療區域小血管密度增加以外，也可以觀察到心肌纖維化面積減少，以及細胞凋亡減少。提示CSWT可以改善缺血心肌的炎癥反應、細胞凋亡和心肌纖維化，以此改善心臟功能和心室重構。
還有研究具體的解釋了沖擊波療法治療缺血性心臟病的分子機制，該研究表明，體外沖擊波治療（SWT）對缺血性心臟病的治療過程有多種積極作用機制。首先，它通過調節抗凋亡蛋白來增強心肌細胞的存活能力，從而限制心臟損傷的范圍。其次，沖擊波治療通過釋放血管內皮生長因子VEGF和PlGF來促進血管生成。SDF-1則起到吸引骨髓來源的血管生成干細胞的趨化劑作用。這些前體細胞的遷移對于誘導血管生成和缺血組織再灌注至關重要。此外，沖擊波治療還能減少慢性缺血心肌中成纖維細胞的數量，從而促進逆向左心室重塑。

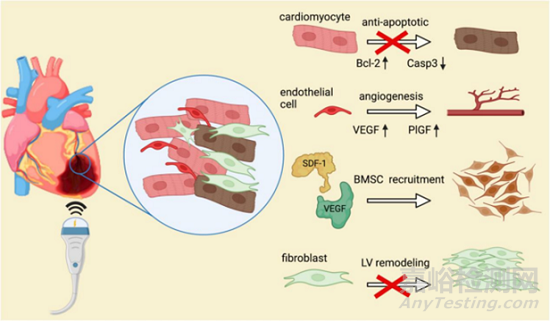

圖表15 沖擊波療法治療缺血性心臟病的分子機制
資料來源：Frontiers in Cardiovascular Medicine，智銀全球生物醫藥資料庫
二、心血管鈣化的沖擊波療法
2.1 血管鈣化
血管鈣化是一種系統性血管疾病，其特征是以羥基磷灰石等形態和化學成分上不均勻的礦物沉積等一系列病理改變?yōu)樘卣鞯膭?dòng)態血管病變，所有血管內膜、中膜等組分都可以發生異常礦化。除了血管平滑肌細胞 (vascular smooth muscle cells, VSMCs)、 內皮細胞、周細胞、巨噬細胞、骨髓來源的間充質干細胞等可以參與血管鈣化以外，細胞外基質同樣 參與了血管鈣化的發生和發展。最新研究表明，基底膜蛋白 Nidogen-2 作為血管細胞外基質微環境的重要組成部分，參與了VSMCs 轉分化和血管鈣化?？傊?，這些細胞及非細胞成分之間的相互作用，誘發鈣化物在血管壁沉積，導致血管壁彈性下降、血管結構完整性受損，進而引發一系列不良臨床事件的發生。

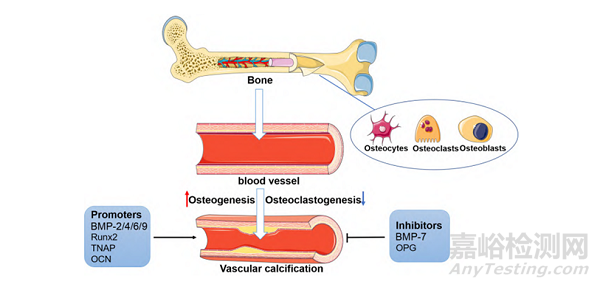

圖表16 血管鈣化機制圖
資料來源：Acta Physiologica Sinica，智銀全球生物醫藥資料庫
2.2 沖擊波療法
血管鈣化疾病包括有冠脈鈣化、外周血管鈣化和瓣膜鈣化，其治療可分為保守治療、介入治療、手術治療，具體如下：

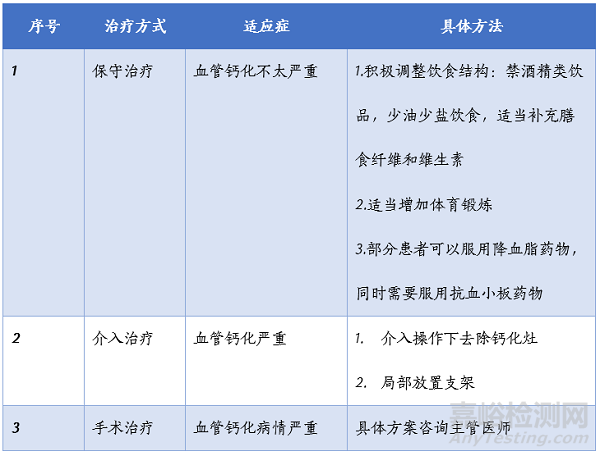

圖表17 血管鈣化疾病臨床治療方法
資料來源：有來醫生，智銀全球生物醫藥資料庫
由于某些鈣化病變的血管段較為堅硬，順應性較差，導致介入相關器械通過鈣化病變部位的難度較大，增加了介入手術相關并發癥的風險，如介入器械不能到達病變位置、支架脫落、導絲斷裂、支架縱向壓縮等，最終也會影響治療效果。因此，傳統的預處理鈣化方式（球囊技術、切割球囊、斑塊旋磨技術、準分子激光等）就出現了局限性和相關并發癥多等問題。

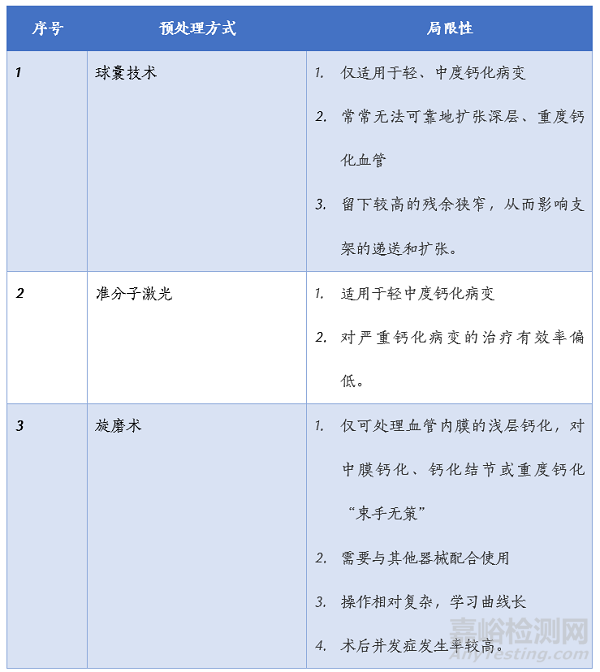

圖表18 血管鈣化治療過去常用預處理方式
資料來源：動脈網，智銀全球生物醫藥資料庫
于是，國際上出現了一種創新療法：血管內沖擊波技術（IVL）。相比斑塊旋切術或旋磨術這樣的“物理攻擊”，IVL鈣化處理技術堪稱“魔法攻擊”，在沒有創傷的情況下，恢復血管的“青春”。IVL是一種基于治療泌尿結石的碎石理念創新性研發的系統，它在工作原理上區別于傳統的鈣化病變治療技術，主要通過在球囊低壓擴張時向病變提供未聚焦、圓周和脈沖式的機械能，以高效和安全地破壞淺表與深層鈣化，從而明顯改善血管順應性，為冠狀動脈鈣化病變的治療提供一種全新選擇和有力武器。
國內外專家均認為：IVL為冠狀動脈鈣化病變的治療提供了一種全新選擇和有力“武器”，并有望成為冠狀動脈鈣化病變的“終結者”，因?yàn)镮VL是目前唯一對淺、中、深層鈣化都有治療作用的技術，同時在血管鈣化病變的治療中，具備安全性高、心血管主要不良事件發生率低；有效性好，手術成功率高、術后管腔參與狹窄率低等優勢。

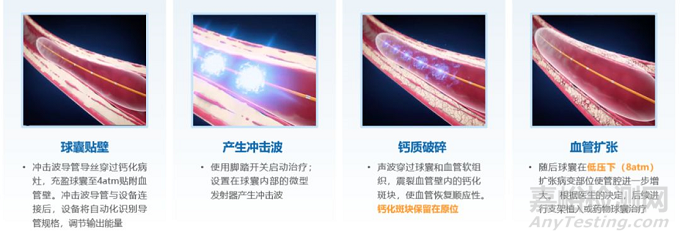

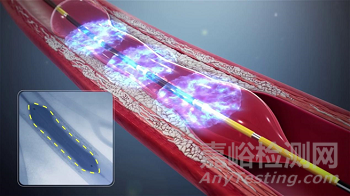

圖表19 IVL作用原理圖
資料來源：奧泰康，智銀全球生物醫藥資料庫
2.3 臨床需求擴大
據WHO研究數據，心血管疾?。–VD）每年奪走1790萬人的生命，是全球第一大死亡原因。如今，隨著人口老年化的加劇及生活水平的提高，這一數字正在逐年上漲。據國家心血管病中心2023年6月發布的《中國心血管健康與疾病報告2022》推算，中國現有心血管疾病患者已達到3.3億，并且全國每5例死亡中就有2例死于心血管病?，F(xiàn)如今，中國面臨人口老齡化和代謝危險因素持續流行的雙重壓力，心血管疾病負擔正呈逐年增高的趨勢。

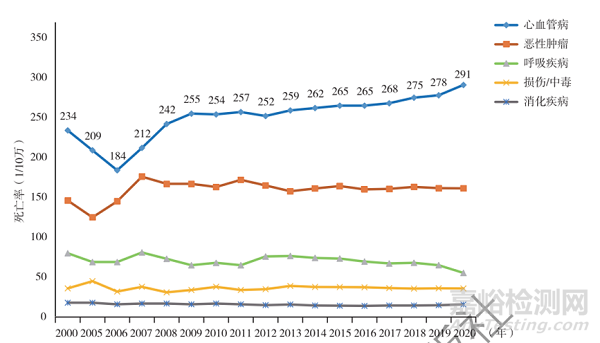

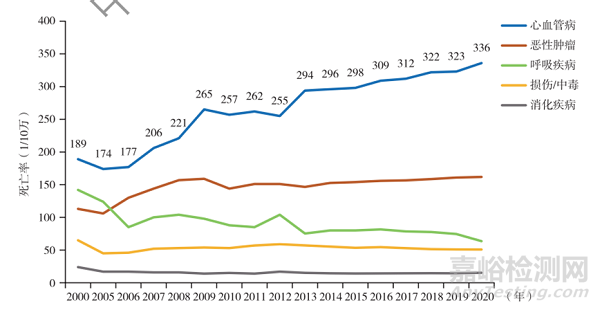

圖表20 2000—2020年中國農村居民主要疾病死亡率變化
資料來源：《中國心血管健康與疾病報告2022》，智銀全球生物醫藥資料庫
圖表21 2000—2020年中國城市居民主要疾病死亡率變化
資料來源：《中國心血管健康與疾病報告2022》，智銀全球生物醫藥資料庫
CVD發生率和死亡率背后都常伴有一個身影，那就是血管鈣化。醫療界有句俗話：“天不怕、地不怕，就怕血管有鈣化。”血管鈣化是指磷酸鈣沉積在血管壁的一種病變，其會導致血管壁變硬，順應性降低，也易于引發心肌缺血、左心室肥大、心力衰竭、血栓形成、斑塊破裂等致死率與致殘率較高的疾病。
第26屆全國介入心臟病學論壇暨第12屆中國胸痛中心大會公布的2022年中國大陸冠心病介入治療（PCI）注冊數據顯示，2022年冠心病介入治療的注冊總病例數為1293932例（軍隊醫院除外），增長超過11%。
圖表22 2010-2022年中國大陸地區PCI例數
資料來源：醫學界，智銀全球生物醫藥資料庫
截至2021年底，中國大陸地區瓣膜介入治療（TAVR）手術量共計15541例，呈逐年增長趨勢，2022年度截至10月31日，已開展TAVR手術7242例（累計22783例）

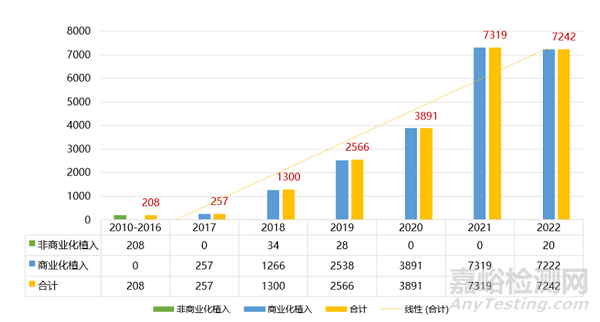

圖表23 2010-2022年中國大陸地區TAVR例數
資料來源：健康界，智銀全球生物醫藥資料庫
弗若斯特沙利文的數據，我國外周動脈介入手術量將從2021年約16.3萬臺增長至2030年約60.2萬臺，復合年增長率約為15.6%。
圖表24 2021-2030年中國外周動脈介入手術量走勢（單位：萬臺）
資料來源：前瞻經濟學人，智銀全球生物醫藥資料庫
介入手術的成功開展依賴鈣化部分血管完成充分的預處理。但由于病變往往較硬，使得病變部位無法充分?jǐn)U張，導致球囊和支架難以通過，或者支架無法完全膨脹，進而導致治療失敗或各種并發癥發生。在此背景下，對鈣化病變進行充分預處理，已成為全球各國在心血管疾病介入治療成功的首要條件，同時也是降低死亡率舉措中的重要發力點。
IVL技術是解決血管鈣化的創新解決方案，尤其是對于深層血管鈣化，這項技術是目前唯一安全有效的治療方式。同時，IVL技術由于操作簡單，在推廣普及方面也具有明顯優勢。該項技術被《專家共識（2021版）》稱為冠狀動脈鈣化病變的“終結者”，國外的DISRUPT CAD系列研究也已初步證實IVL的有效性和安全性。

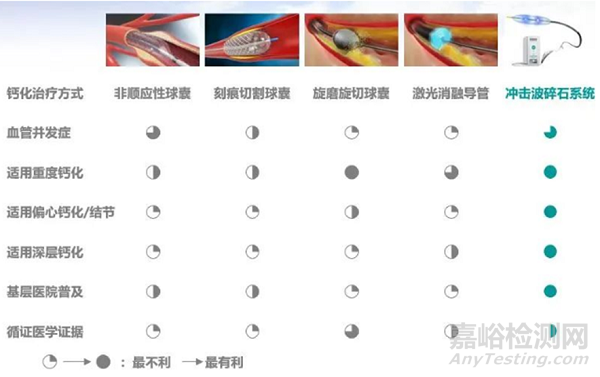

圖表25 IVL的優勢
資料來源：健康界，智銀全球生物醫藥資料庫
2.4 政策法規和指南共識
2.4.1 政策法規
在新冠疫情催化下，全球醫療器械市場規模擴容。其中，財政貼息貸款預計釋放數千億醫療器械市場需求。據不完全統計，截至2022年9月，全國已有十二個省市自治區上報了近800億元的貸款需求，其中，湖北、山東超過150億元，廣東、安徽為100億元左右，江蘇、四川超過80億元。2022年“十一”假期期間，包括三甲醫院、基層醫療機構在內的多地各類型醫院已陸續簽訂了設備更新改造貸款合同，部分醫院?jiǎn)渭屹J款額度就超過1億元。簡單計算可以發現，全國千億級醫療設備更新改造需求正在釋放。
在市場看來，此次引入財政貼息貸款支持醫療設備更新改造，也是國內醫療新基建的關鍵一環。

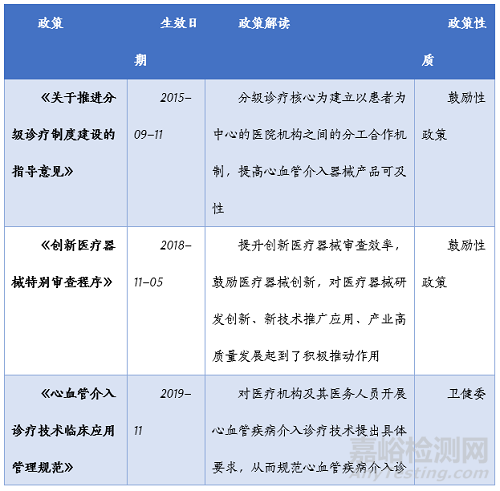

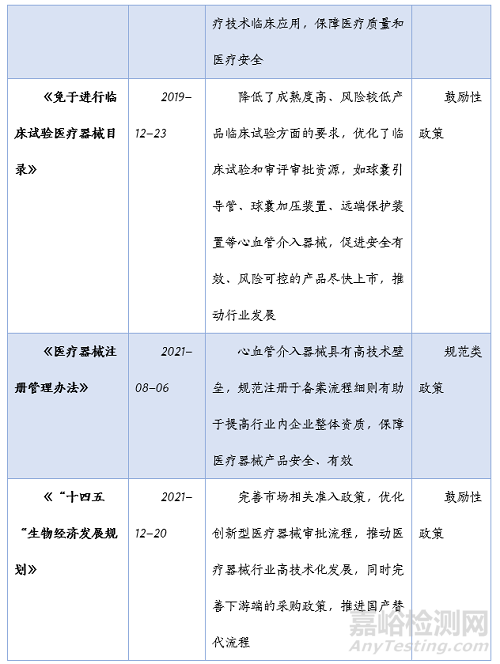

圖表26 心血管介入器械政策梳理
資料來源：智銀全球生物醫藥資料庫
2.4.2 指南共識
最新發布的《冠狀動脈鈣化病變?cè)\治中國專家共識（2021版）》指出，血管內沖擊波技術區別于傳統的鈣化病變治療技術工作原理，主要通過在球囊低壓擴張時向病變提供未聚焦、圓周和脈沖式的機械能以高效和安全地破壞淺表與深層鈣化，從而明顯改善血管順應性，為冠狀動脈鈣化病變的治療提供了一種全新選擇和有力“武器”。此外，由于血管內沖擊波技術較其他技術更為安全、有效和簡便，其在更具挑戰性鈣化病變中使用的病例數量也在不斷增加。因此，該技術也被《冠狀動脈鈣化病變?cè)\治中國專家共識（2021版）》稱之為冠狀動脈鈣化病變的“終結者”！

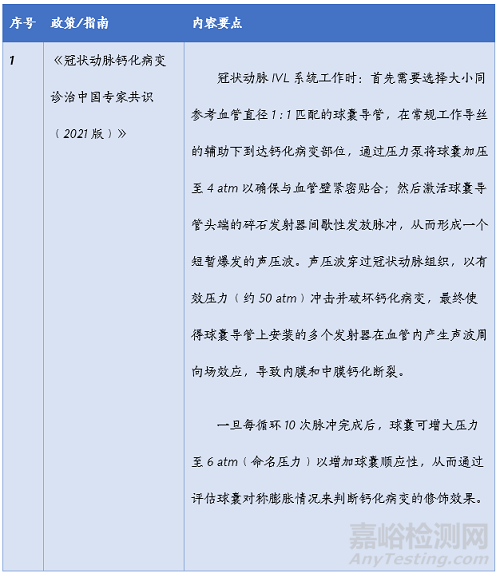

圖表27 沖擊波項目利好情況
資料來源：欣科醫療，智銀全球生物醫藥資料庫
除《冠狀動脈鈣化病變?cè)\治中國專家共識（2021版）》之外，近幾年的多項相關指南共識均將沖擊波血管內碎石術納入冠狀動脈鈣化的治療推薦

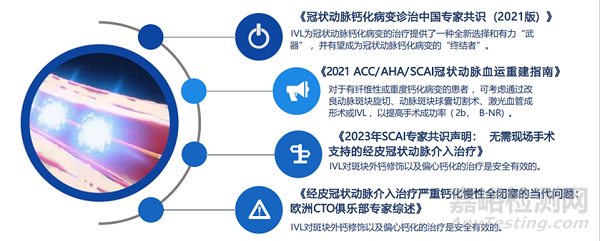

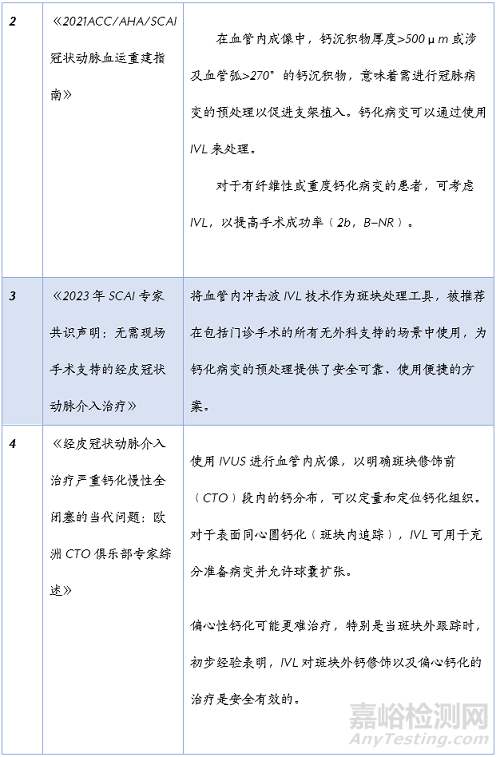

圖表28 關于IVL的一些共識、指南和綜述
資料來源：醫心，智銀全球生物醫藥資料庫
2.5 流行病學分析
我國超2500萬冠心?。–AD）患者中，近30%表現為冠脈鈣化；超5000萬外周血管疾?。≒AD）患者中，預計超50%表現為外周血管鈣化；超400萬強直性脊柱炎（AS）患者中，100%表現為主動脈瓣鈣化。

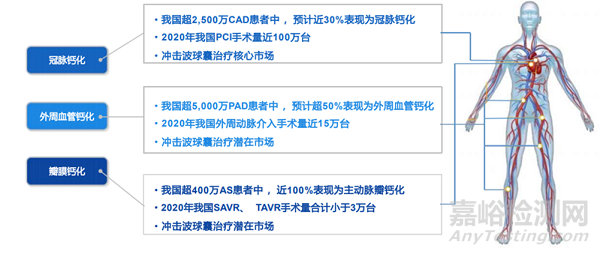

圖表29 血管鈣化細分領域流行病學狀況
資料來源：欣科醫療，智銀全球生物醫藥資料庫
針對血管鈣化，介入治療因其微創、快速、安全有效等優勢得到了快速發展，成為了治療中不可或缺的一種技術手段。心血管介入器械包括：冠脈支架、PTCA球囊擴張導管、導引導管、造影導管、導引導絲等。腦血管介入器械包括：頸動脈支架、椎動脈支架、顱內血管支架、微導管、微導絲、遠端保護器械、彈簧圈、液態栓塞材料等。外周血管介入器械：大動脈覆膜支架、髂骨動脈支架、鎖骨下動脈支架、腎動脈支架等。
目前在我國高值醫療器械細分領域中，血管介入領域市場規模最大，2021年我國血管介入器械規模500億元，較2020年增長37億元。預計到2030年市場規模將達到1,401.79億元，2021—2030年期間的年復合增長率15.88%。

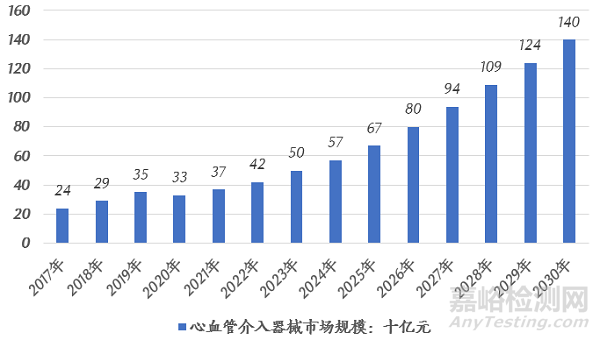

圖表30 2017—2030中國心血管介入器械市場規?，F(xiàn)狀及預測分析
資料來源：中金企業國際咨詢，智銀全球生物醫藥資料庫
三、市場格局
2021年，上海新興醫療科技公司健適醫療宣布，將與納斯達克上市公司“沖擊波醫療（公司英文名為ShockWave Medical）”成立合資公司，為中國引進又一項全球頂尖的醫療新科技—— “血管內沖擊波”鈣化處理技術（Intravascular lithotripsy，簡稱IVL）。ShockWave Medical公司于2009年在加州成立，2019年4月在納斯達克上市，專注于治療心血管系統的鈣化病變。
“血管內沖擊波”鈣化處理技術使用簡單、成功率高、且并發癥風險低，能夠安全有效地治療鈣化血管，尤其適合醫療資源分布不均勻的中國。截至目前，除了國外的Shockwave IVL和國內匯禾的C-Wave產品已經在我國獲批上市外，尚無類似產品上市。
根據CMDE注冊技術審評報告顯示，Shockwave血管內沖擊波治療設備的臨床試驗在境外完成，臨床試驗?zāi)康氖窃u(píng)價一次性使用冠脈血管內沖擊導管在支架置入前用于治療冠狀動脈鈣化病變的安全性與有效性。
Disrupt CAD Ⅲ研究是Shockwave IVL治療重度鈣化病變患者目前最大且最長臨床隨訪的研究。納入了4個國家的384例患者，主要安全性終點是30天內無主要不良心血管事件（MACE，包括心源性死亡、心肌梗死或靶血管血運重建），主要療效終點是手術成功，試驗結果顯示，92.2%的患者達到了主要安全終點（30天無MACE）。

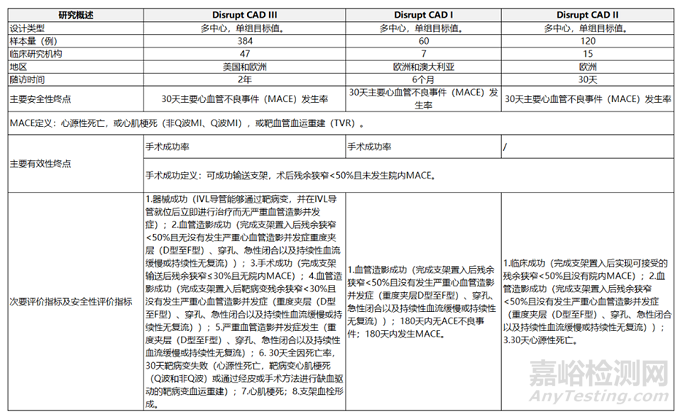

圖表31 Shockwave冠脈臨床研究結果
資料來源：國家藥品監督管理局，智銀全球生物醫藥資料庫

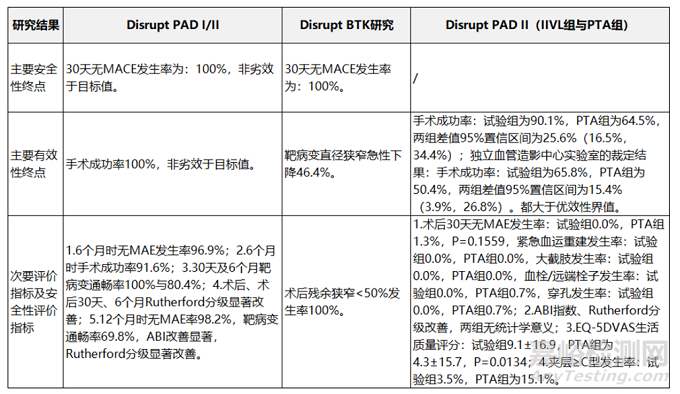

圖表 32 Shockwave外周臨床研究結果
資料來源：國家藥品監督管理局，智銀全球生物醫藥資料庫
除了用于冠脈鈣化和外周鈣化病變之外，沖擊波技術還可以用于瓣膜鈣化，沛嘉醫療就是這個細分賽道的先行者。從沛嘉披露的文件顯示：FIM臨床取得初步臨床效果，安全性得到證實，有效性還有待進一步的研究。
3.1 產業鏈
心血管介入器械產業鏈主要分為三個環節：產業鏈上游市場參與者為原材料與生產設備供應商，提供醫用高分子材料、 醫用金屬材料及生產設備等；產業鏈中游參與主體是心血管介入器械生產企業，產品經過渠道商向下游終端市場流通；產業 鏈下游為心血管介入器械應用終端，包括各級醫院。

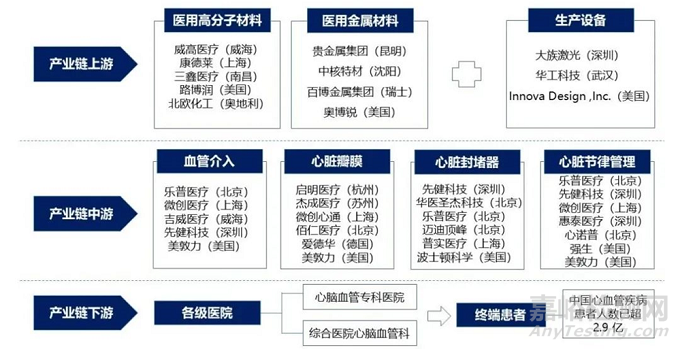

圖表33 心血管介入器械產業鏈
資料來源：健康界，智銀全球生物醫藥資料庫
3.1.1 產業鏈上游
心血管沖擊波器械產業鏈上游為原材料供應商，主要原材料包括：球囊、導管軸、導管座、充盈端口、導絲出口、連接器和脈沖發射器。大中型企業對原材料的規格、材質、穩定性等要求較高，如不銹鋼絲、FEP熱收縮管、PTFE管、顆粒、鎳鈦絲等，通常需要定制化材料，故核心材料通常向生產工藝成熟的海外廠商采購。

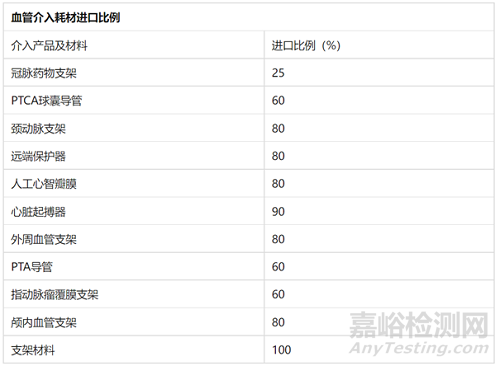

圖表34 血管介入耗材進口比例
資料來源：智慧醫械網，智銀全球生物醫藥資料庫
3.1.2 產業鏈下游
產業鏈下游為各級醫療機構（醫院、基層醫療衛生機構、專業公共衛生機構、其他機構等），根據《中國心血管健康與疾病報告2022》，中國心血管病患病率處于持續上升階段。推算我國心血管病現患人數3.3億，且數量處于上升階段。心血管患者群體龐大，對疾病的知曉率、治療率和控制率也有待提高。市場需求主要與居民生命健康狀況密切相關，需求剛性較強。且過去十年間，我國經濟快速增長，老齡化程度加深，衛生醫療支出規模逐步提升，下游端對醫療器械產品的安全性、穩定性及有效性有了更好要求。
3.2 國內外代表企業
美國ShockWave是全球第一家推出沖擊波球囊的公司，包含多種型號的導管：其中用于治療外周動脈鈣化病變的導管于2018年就獲得了歐洲CE和美國FDA認可；用于治療冠狀動脈鈣化病變的導管于2018年和2021年分別獲得了歐洲CE和美國FDA認可。2022年5月，ShockWave沖擊波球囊在我國或藥監局批準上市；2023年，ShockWave公司的IVL產品在中國全面商業化。
近日，匯禾集團中蕓醫療自主研發的C-Wave®血管內沖擊波導管及發生器系統獲得國家藥品監督管理局（NMPA）批準上市！C-Wave®是全球首創的360°全扇面鈣化沖擊波系統，由匯禾集團中薈醫療自主研發。C-Wave®具有全自主知識產權，擁有專利50余項，其中發明專利30項，PCT和軟件專著各1項。夯實了產品在知識產權上的護城河。
除此之外，國內尚未有獲批用于治療冠狀動脈疾病的本土沖擊波球囊治療系統，但已有十余家國產企業正在研發中，競爭激烈且已白熱化，國產第二張IVL注冊證可能會在以下公司中產生。

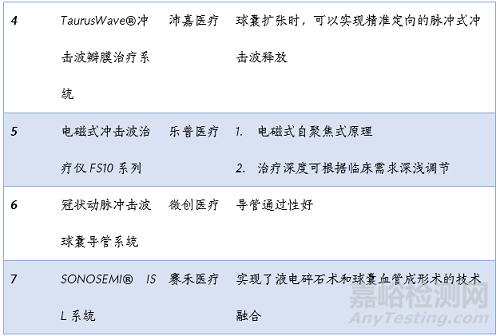

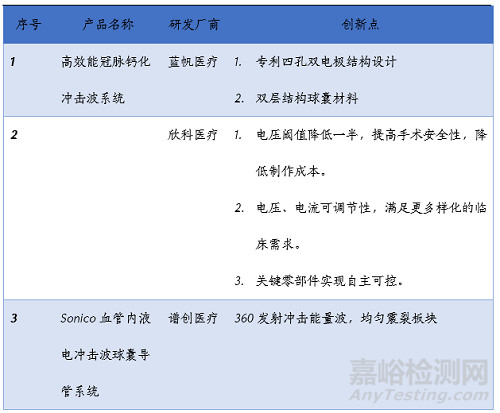

圖表35 國內IVL研發企業匯總
資料來源：各企業公眾號，智銀全球生物醫藥資料庫
3.3 國產醫療器械市場廣闊
2021年底發布的《“十四五”醫療裝備產業發展規劃》：“到2025年，醫療裝備產業基礎高級化、產業鏈現代化水平明顯提升，主流醫療裝備基本實現有效供給，高端醫療裝備產品性能和質量水平明顯提升。”
由于中國醫療器械產業起步較晚，發展相對滯后，尤其在大型高端設備、高精尖技術領域處于外資壟斷的格局，加之心血管介入治療技術壁壘高，中國整體心血管介入器械市場仍依賴進口。從國產小血管介入器械技術成熟度來看，目前僅冠脈藥物洗脫支架產品技術發展較為成熟，國產產品市場占比達75%，已基本實現國產化，其他產品市場占比均不超過40%，因此心血管介入器械仍有較大的進口替代空間。

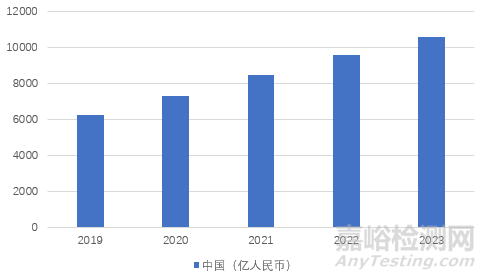

圖表36 中國醫療器械市場規模
資料來源：健康界，智銀全球生物醫藥資料庫
3.4 技術創新不斷
綠色電生理技術的創新和開放代表了心律失常介入治療的未來發展方向。近二十年來，隨著三維標測系統、磁導航技術等綠色電生理技術的發展和新設備的應用，心臟電生理由二維時代逐漸步入三維時代，其至進入全三維零射線時代。新一代綠色電生理技術是心律失常介入治療經驗積累與現代三維影像技術的完美結合，臨床應用中能實現更好的治療效果，但目前仍處于探索和發展階段，部分相關配套的硬件和耗材仍處于研究試驗中。
3.5 價值點
心血管介入器械產業細分領域多，技術門檻高，產品門類繁多，應用場景復雜，呈現“小而雜、高而精”的產業特點。國內企業起步較晚，產業發展仍處于快速上升階段，遠未進入成熟飽和期。心血管介入器械各細分領域由于技術成熟度不同，國產化率不盡相同。在技術成熟較高的冠脈支架、先心病封堵器領域，已完全實現國產可替代，與國外市場差距不大，其余大部分的心血管介入器械產品仍處于外資壟斷的格局，所以國內發展空間較大。
同時，受到基層市場需求的不斷拓展、疾病理論研究深入、新型創新技術發展、國產替代政策等因素驅動，利好行業發展，同時，受醫保采購及“兩票制”政策影響，心血管介入器械企業將受到價格下降壓力。2022年，國家組織冠脈支架集采接續采購，冠脈支架產品最高有效申報價為798元/個，具有議價能力、產品技術性強的企業才能獲溢價認可。未來心血管介入器械行業內將加劇競爭，具備規模效應及高技術壁壘的企業有望占據更大市場份額。
隨著人口老齡化進展加劇，血管鈣化隨之會更為普遍，同時血管鈣化又是介入手術失敗的強預測因素，并且和術后不良事件獨立相關，因此IVL的問世使得鈣化病變治療安全性和有效性得到顯著提升。
四、代表公司發展歷程分析
4.1 ShockWave Medical
ShockWave Medical是一家專注于開發和商業化產品的醫療器械公司，也是全球第一家推出沖擊波球囊的公司，于2009年創立，總部位于加利福尼亞州圣克拉拉。
2009年Shockwave Medical的三位創始人Daniel Hawkins、John M. Adams和Todd J. Brinton看到超聲波在治療結石的現象后，聯合提出一種全新的想法，將超聲碎石引入到鈣化血管疾病中，因此最初Shockwave IVL理念應運而生。

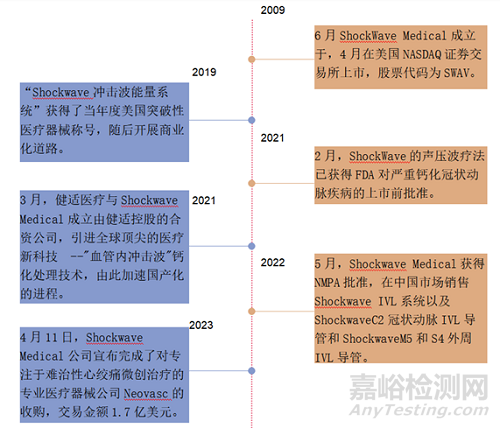

圖表37 ShockWave Medical公司發展歷程
資料來源：智銀全球生物醫藥資料庫
2019年，Shockwave Medical的“Shockwave沖擊波能量系統”獲得了當年度美國突破性醫療器械稱號，隨后開展商業化道路。沖擊波血管內碎石術（IVL）從最初的外周應用，逐步拓展到其它技術層面，目前的技術應用方向主要為冠脈鈣化領域和結構鈣化領域。
2021年2月，ShockWave的聲壓波療法獲得FDA對嚴重鈣化冠狀動脈疾病的上市前批準。碎石術幾十年來一直用于安全粉碎腎結石，冠脈碎石作為傳統技術的全新應用獲得了FDA突破性療法資格。有了這一批準，IVL現可在美國商業化應用于治療導致心臟血流減少的冠狀動脈鈣化病變。通過球囊導管將聲壓力波輸送至鈣化部位，把鈣化的斑塊“震松”，使血管恢復彈性及血流，重塑病變血管，同時，避免了旋切/旋磨術對血管內壁/內膜的損傷。

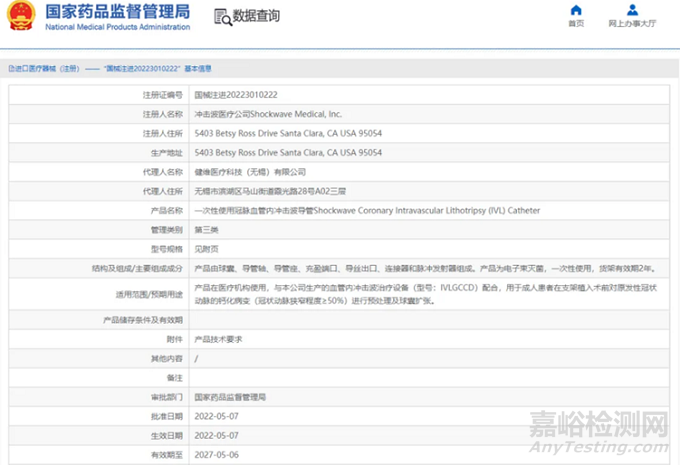

圖表38 Shockwave冠脈血管內沖擊波導管獲批信息
資料來源：國家食品藥品監督管理局，智銀全球生物醫藥資料庫
2021年，國內醫療科技公司健適醫療與ShockWave宣布，雙方即將成立由健適控股的合資公司，在中國引進ShockWave的“血管內沖擊波”鈣化處理技術。在成立合資公司的基礎上，健適醫療還將在中國建立生產線，用于轉化和生產ShockWave的產品。同時，健適將作為ShockWave在中國的獨家代理商，在國內分銷ShockWave的全線產品。
ShockWave Medical的目標是通過其用于治療鈣化斑塊的聲壓力波差異化和專有的局部遞送來建立醫療器械治療動脈粥樣硬化性心血管疾病的新標準，即血管內碎石術（IVL）。該公司提供M5導管用于治療膝上周圍動脈疾病，C2導管用于治療冠狀動脈疾病，S4導管用于治療膝蓋以下周圍動脈疾病。公司研發出新型球囊聲波碎石術與治療腎結石的聲波技術類似，可將聲波傳送到動脈的鈣化斑塊，使鈣化沉積物安全破裂以便支架植入。

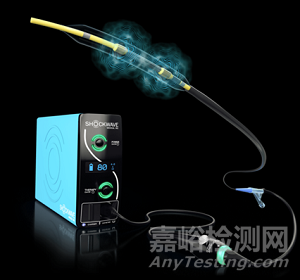

圖表39 Shockwave沖擊波球囊系統
資料來源：Shockwave Medical官網，智銀全球生物醫藥資料庫
Shockwave已在美國、德國、奧地利和瑞士建立了直銷點，并在北美和南美、歐洲、中東、亞洲、非洲和澳大利亞的50多個國家建立了廣泛的分銷商網絡。產品由球囊、導管軸、導管座、充盈端口、導絲出口、連接器和脈沖發射器組成。IVL產品于2023年在中國全面商業化。
4.2 譜創醫療
譜創醫療科技（上海）有限公司成立于2019年3月，由在心血管器械領域深耕多年的歸國華僑創辦，總部位于上海，是一家專注于心臟和泛血管有源微創介入技術的平臺型創新醫療科技企業。
譜創醫療創始人彭惠群在獲得新加坡南洋理工大學分子與細胞生物學博士學位后，進入MERCI（新加坡國家級醫療器械孵化器）任職，在六年時間內負責管理多項創新醫療器械從臨床到市場產品的轉化。在她參與的項目中，3款產品成功上市，1款產品授權轉讓給了以色列知名醫療器械企業。此后，她加入一家以研發創新心血管醫療器械為主的初創企業，擔任運營總監。
圖表40 譜創醫療發展歷程
資料來源：智銀全球生物醫藥資料庫
公司的核心產品“血管內沖擊波球囊導管系統Sonico”是唯一一款國產自主研發并獲得專利授權的產品，致力于克服血管鈣化的各種挑戰，并首先運用在治療外周下肢動脈和冠狀動脈的狹窄性病變上。
圖表41 Sonico液電沖擊波球囊導管系統
資料來源：譜創醫療，智銀全球生物醫藥資料庫
Sonico球囊導管獨特的核心專利技術能360度發射沖擊波能量，均勻地震裂環形鈣化斑塊，恢復血管順應性。根據目前所獲的臨床數據顯示，Sonico產品安全、有效并能簡單快捷地解決嚴重動脈鈣化這一血管介入治療痛點。
2021年11月，譜創醫療開展了全國首個國產外周血管內沖擊波碎石系統的注冊臨床試驗，并在12月啟動了冠脈血管內沖擊波碎石系統的首例臨床入組。臨床數據顯示，Sonico產品安全、有效并能簡單快捷地解決嚴重動脈鈣化這一血管介入治療的痛點。
4.3 賽禾醫療
賽禾醫療于2020年在深圳成立，是一家研發和生產有源類血管植介入醫療器械的高科技企業，主要業務涵蓋心腦血管、外周血管為代表的醫療領域，產品包括沖擊波球囊導管、超聲波導管等有源介入高值醫用耗材，產品覆蓋冠狀動脈疾病、外周血管疾病和結構性心臟病等心腦血管臨床領域。
賽禾醫療聯合創始人兼CEO劉斌先生曾任職于華為技術，多年從事通信及半導體技術研究和技術應用，具備深厚行業技術背景，擁有發明專利20余項。同時他還是一位連續創業者，在科技創新、團隊管理和商業應用方面擁有豐富經驗。

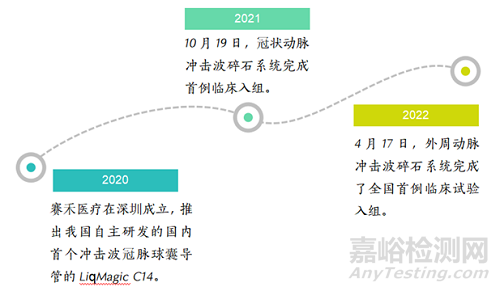

圖表42 賽禾醫療發展歷程
資料來源：智銀全球生物醫藥資料庫
賽禾醫療自主研發的冠狀動脈沖擊波碎石系統由“LiqMagic C14沖擊波冠脈球囊導管”和“ISL100 Pro體內沖擊波治療儀”兩部分組成，該系統利用了一種創新的血管鈣化斑塊壓裂技術，將傳統液電碎石術和球囊血管成形術實現了技術融合，創造性地應用于冠狀動脈中血管鈣化病變的治療，通過對血管管腔進行預處理，壓裂存在的鈣化斑塊，使血管順應性得到明顯改善。該系統采用了鋰電池直流供電，輸出的電脈沖能量集中、高效，擁有簡約的人機交互界面，操作簡易。單根沖擊波球囊導管的使用壽命長，且球囊規格齊全，應用范圍廣。

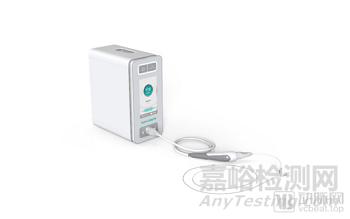

圖表43 冠狀動脈沖擊波碎石系統
資料來源：動脈網，智銀全球生物醫藥資料庫
2021年10月19日，冠狀動脈沖擊波碎石系統在空軍軍醫大學唐都醫院由心內科李妍教授團隊完成首例臨床入組，成為全國范圍內首家進入冠脈IVL臨床的國產沖擊波碎石系統廠商。手術圓滿成功，充分展示了該創新器械的安全性和優異的臨床效果。
圖表44 賽禾醫療外周動脈沖擊波碎石系統
資料來源：賽禾醫療，智銀全球生物醫藥資料庫
外周動脈沖擊波碎石系統是賽禾醫療繼冠狀動脈沖擊波碎石系統之后第二個進入確證性注冊臨床的有源血管介入器械產品。外周動脈沖擊波碎石系包括ISL200血管內沖擊波治療儀和LiqMagic P18沖擊波外周球囊導管兩個部分。
2022年4月17日，天津醫科大學總醫院血管外科戴向晨教授和范海倫教授團隊成員，成功完成了深圳市賽禾醫療技術有限公司）自主研發的LiqMagic外周動脈沖擊波碎石系統的全國首例臨床試驗入組，首例入組患者術后造影顯示管腔獲得良好，沒有限流性夾層發生，無需植入支架，遠端流出道通暢。
4.4 匯禾醫療
上海匯禾醫療科技股份有限公司（簡稱“匯禾醫療”）成立于2019年，作為一家心血管介入平臺公司，專注于心血管介入醫療器械的研發、生產和商業化。
創始人林林為心內科醫生出身，多年來持續深耕在結構性心臟病領域，通過上千臺心臟瓣膜手術的實踐，她總結出瓣膜器械的技術方向和臨床痛點，將創新的“一鞘雙瓣”的理念和技術帶給醫生，以經血管方式還原外科開胸手術，解決二、三尖瓣聯合病變患者的微創手術需求，從而幫助患者重獲新生。目前，匯禾醫療在結構性心臟病、血管介入及智能介入等領域（特別是在三尖瓣手術治療領域），均有自主研發世界靠前的產品。
匯禾醫療旗下的C-Wave®血管內沖擊波系統是全球首創的360°全扇面鈣化沖擊波系統，由匯禾集團中薈醫療自主研發。C-Wave®具有全自主知識產權，擁有專利50余項，其中發明專利30項，PCT和軟件專著各1項。夯實了產品在知識產權上的護城河。由交通大學醫學院附屬上海第九人民醫院陸信武教授、復旦大學附屬中山醫院符偉國教授牽頭的C-Wave®注冊臨床研究，是國內唯一的沖擊波產品的RCT研究。
C-Wave®結合了傳統的血管球囊成形術和體外碎石術原理組成的血管腔內震波石技術，通過良好的球囊貼靠鈣化病灶利用球囊內電極形成的震波，將閉塞的血管擴開，有效地獲得血管管腔，明顯減少支架的植入；且其震波能震碎堅固的鈣化灶，可改善管腔閉塞，但對周圍的軟組織不會造成損傷。

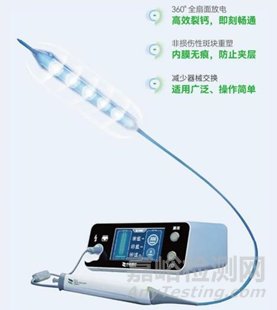

圖表45 C-Wave®外周震波系統
資料來源：禾匯醫療，智銀全球生物醫藥資料庫
2023年7月，C-Wave®血管內沖擊波系統獲得NMPA批準上市，成為首個上市的國產沖擊波系統，也是全球第二個上市的IVL類產品，從NMPA注冊資料看來其適應癥是外周血管，除此之外，沖擊波技術還可以用于瓣膜鈣化。
4.5 微創旋律™
上海微創旋律醫療科技有限公司（簡稱“微創旋律™”）起源于 1998 年成立的上海微創醫療器械（集團）有限公司，是一家創新型高端醫療器械集團，總部位于上海市張江科學城，在上海、蘇州、嘉興、深圳，美國孟菲斯，法國巴黎近郊，意大利米蘭近郊和多米尼加共和國等地均建有主要生產（研發）基地，形成了全球化的研發、生產、營銷和服務網絡。
1998年，在美國頂尖醫療器械公司擔任一年多研發副總裁的常兆華，以“海歸博士”的身份回到上海創辦了微創醫療。創業之初，常兆華決定先仿制國外器械，再逐步進行自主研發。
1999年，微創醫療推出中國第一根PTCA球囊擴張導管。2010年，微創醫療在香港上市，在心血管介入領域站穩了腳跟。
隨著心血管介入產品的成功，常兆華開始尋求對外擴張。2008年，微創進入糖尿病領域，此后微創陸續進入骨科醫療器械、內分泌醫療器械、電生理醫療器械、大動脈及外周血管介入產品、神經介入產品、外科手術等領域。
近年來，擅長資本運作的微創系，版圖日益擴大，幾乎覆蓋整個醫療器械行業。資料顯示，目前，微創醫療旗下有20多家子公司，包括心脈醫療、心通醫療、微創佐心、微創電生理、微創神通、微創機器人、微創骨科、創領心律、明悅醫療、微創優通、微創心力、微創科威、微創醫美、微創視神、微創子牙、銳可醫療等。
圖表46 微創旋律™自主研發的冠狀動脈沖擊波球囊導管系統
資料來源：微創旋律™，智銀全球生物醫藥資料庫
微創旋律™自主研發的冠脈沖擊波球囊導管系統是一款用于鈣化病變治療的產品，可以在球囊低壓擴張下向鈣化斑塊發射非聚焦、脈沖式的沖擊波，實現高效碎裂深層鈣化的同時不損傷血管內膜，能夠改善血管順應性，方便后續器械通過和支架擴張貼壁。為了進一步提升安全性，該器械通過新型脈沖電極設計進一步減小通過外徑，并應用了多層耐刺破球囊，獨特的壓力檢測功能可以提升能量傳遞效率，豐富的型號規格也可以應對更多樣的臨床使用需求和場景。
2023年3月29日，該冠脈沖擊波球囊導管系統治療冠狀動脈鈣化病變的上市前臨床研究（簡稱“VIGOUR”研究）完成首例患者入組。
五、總結
目前，沖擊波療法已被廣泛應用于泌尿系統疾病、骨科疾病、皮膚病、心血管疾病等方面的治療。沖擊波療法還被用于美容領域，例如治療脂肪減少和改善皮膚質量等。
隨著對沖擊波療法的認識增加，技術創新和研發投入也在增加。新的沖擊波療法設備的不斷涌現，為醫生和患者提供更多治療選擇。此外，一些公司還在研發新的應用領域和治療方案，以進一步拓寬沖擊波療法的應用。
當然，沖擊波療法這一賽道也面臨一些挑戰，包括技術不成熟、高昂的設備成本、醫保覆蓋的限制以及患者對新治療技術的接受度等。然而，隨著沖擊波療法的不斷發展和改進，行業仍然具有巨大的市場潛力和機遇。
綜上所述，沖擊波療法行業正處于快速發展階段，市場規模不斷擴大，并且在應用領域、技術創新以及法規政策等方面都存在著機遇和挑戰。隨著更多的研究和臨床試驗的進行，沖擊波療法有望在醫療領域發揮更大的作用。
京公網安備11010802046783號
