前言導讀
創新醫療器械特別審查程序是為了保障醫療器械的安全、有效，鼓勵醫療器械的研究與創新，促進醫療器械新技術的推廣和應用，推動醫療器械產業發展，根據《醫療器械監督管理?xiàng)l例》《醫療器械注冊管理辦法》《體外診斷試劑注冊管理辦法》等法規和規章而制定的。
符合下列情形的醫療器械審查，適用于創新醫療器械特別審查程序：
（一）申請人通過其主導的技術創新活動，在中國依法擁有產品核心技術發明專利權，或者依法通過受讓取得在中國發明專利權或其使用權，創新醫療器械特別審查申請時間距專利授權公告日不超過5年；或者核心技術發明專利的申請已由國務院專利行政部門公開，并由國家知識產權局專利檢索咨詢中心出具檢索報告，報告載明產品核心技術方案具備新穎性和創造性。
（二）申請人已完成產品的前期研究并具有基本定型產品，研究過程真實和受控，研究數據完整和可溯源。
（三）產品主要工作原理或者作用機理為國內首創，產品性能或者安全性與同類產品比較有根本性改進，技術上處于國際領先水平，且具有顯著的臨床應用價值。
創新醫療器械產品解析
國家藥品監督管理局經審查，批準了杭州柳葉刀機器人有限公司生產的“髖關節置換手術導航定位系統”創新產品注冊申請。
該產品由機械臂臺車、主控操作臺車、光學追蹤臺車、腳踏開關、醫用電動骨鉆和手術工具組成，與經驗證的髖關節假體和手術工具聯合使用，可以在髖關節置換手術中輔助醫生完成髖臼打磨、股骨截骨、髖關節假體安裝等工作。該產品具有自主知識產權，各項性能指標達到國際同品種器械水平。
與傳統人工髖關節置換術相比，該產品可以提升手術定位精度，減輕不良事件和并發癥的發生概率，降低X射線對醫生和患者的輻射損傷。
筆者對這該創新產品相關涉及技術進行了詳細解讀，形成了個人學習筆記，需要特別說明的是，上述創新醫療器械相關產品信息、專利技術僅僅作為筆者的學習筆記內容，為筆者學習過程的自行解讀，并非與企業申報一致，相關內容以官方信息為準。
柳葉刀機器人：
髖關節置換手術導航定位系統
產品概覽
產品名稱：髖關節置換手術導航定位系統
生產企業：杭州柳葉刀機器人有限公司
批準日期：2023-8-10
國械注準：20233011155
值得關注的是，杭州柳葉刀機器人有限公司的該產品（Lancet RobPath THA）是首款“中美雙報雙批”國產髖關節置換手術機器人獲得三類創新醫療器械注冊證。
Lancet RobPath THA里程碑
2023年8月10日獲得國家藥品監督管理局（NMPA）的注冊證
2022年12月20日獲得美國食品藥品監督管理局（FDA）510(K)注冊證
2022年3月30日獲得國家食品藥品監督管理局（NMPA）批準進入創新醫療器械特別審查程序

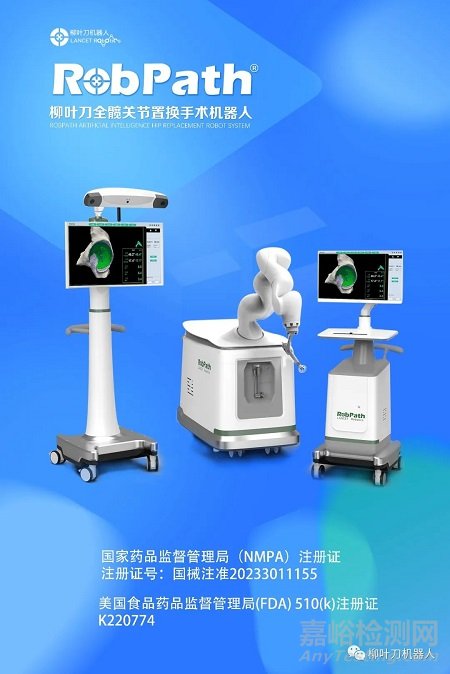

產品結構及組成
本產品由機械臂臺車、主控操作臺車、光學追蹤臺車、腳踏開關、醫用電動骨鉆和手術工具組成。
產品適用范圍
該產品僅與經驗證的髖關節假體和手術工具聯合使用，在 成人髖關節置換手術過程中，用于手術工具和髖關節假體的導航定位。
工作原理
產品光學定位系統通過識別特定的反光標記物，獲得標記物在定位系統自身坐標系下的位置，實時獲取手術器械、患者及機械臂的空間位置。
圖像配準算法用來獲取各坐標系的空間轉換關系，該算法從患者骨骼表面獲取特征點，與患者術前 CT 圖像進行匹配， 建立圖像與患者間的坐標系映射關系，實現圖像引導下的機械臂定位。
機械臂控制算法根據患者圖像規劃的手術目標位置進行定 位，結合安全邊界保護程序和圖像實時反饋，實現髖臼的磨挫， 及后續的假體安放。
產品拓展
人工髖關節置換是骨科領域最成功的手術之一，能有效緩解疼痛、矯正畸形和改善功能，從而提高患者整體生活質量。根據JasvinderA.Singh2019年發表在《JRheumatol》的文章，根據2000-2014美國國家住院病例樣本（NIS）及人口普查數據預測2020年至2040年的初次THA。其預計到2020年、2025年、2030年和2040年美國每年THA的數量（95%預測間隔）分別為：498千臺、652千臺、850千臺和1429千臺。
RobPath全髖關節置換手術機器人的開放式手術平臺能夠與國內外主流關節假體耗材品牌兼容。集成了精確的導航定位及智能手術規劃系統，同時自研的機械臂控制算法在安全的前提下，充分的符合主刀醫生的操作習慣，協助主刀醫生提高手術精度，提升患者的術后滿意度。
Lancet RobPath
公司介紹
柳葉刀機器人成立于2018年，是全球唯一一家深度布局髖關節置換、膝關節置換、口腔種植以及血管介入四大黃金手術賽道的醫療機器人國家高新技術企業。研發團隊擁有頂尖的醫學背景和扎實的技術實力，核心技術優勢明顯，特別在機器人的關鍵技術如精準、智能、安全等算法上，處于國際先進水平，擁有難以復制的技術壁壘。同時能為醫院提供人工智能輔助診斷、個體化手術計劃、手術導航機器人系統、術后評估等全流程解決方案。
專利技術解析
目的在于提供一種基于髓腔中心線與股骨頭中心點轉正股骨的方法及系統，其能夠通過基于髓腔中心線與股骨頭中心點轉正股骨，使股骨虛擬圖像轉正至與Z軸平行的位置，從而以轉正后的位置信息來輔助包括術前規劃、術中規劃的手術規劃。

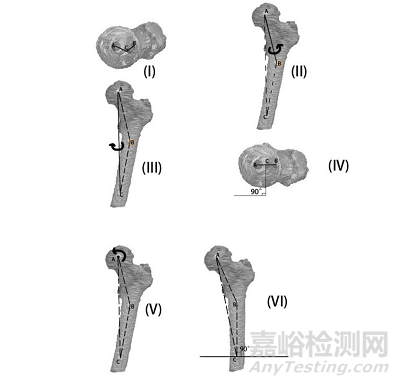

一種使用髓腔中心線轉正股骨的方法及手術系統、計算機可讀存儲介質以及電子設備，通過基于髓腔中心線與股骨頭中心點轉正股骨，使股骨虛擬圖像轉正至與Z軸平行的位置，從而以轉正后的位置信息來輔助手術前規劃。其中，分別通過使用神經網絡分割與直線方程確定髓腔中心線、使用分割網絡與最小二乘法擬合確定股骨頭中心點；對髓腔中心線近端、遠端與股骨頭中心點組成的三角形旋轉完成股骨的轉正，找到股骨的正確位置，從而更有利于手術機器人輔助術前規劃。在分割時將所有的輸出圖片在Z軸上堆疊得到STL格式的3D模型并分解成點云圖像，當基于點云數據確定髓腔中心線的兩個點在冠狀面方向與矢狀面方向上的坐標一致時，判定股骨處于正確的位置。
參考資料： 國家藥品監督管理局、柳葉刀機器人、醫械知識產權。
