技術背景
光纖憑借其靈活性、小橫截面積、能遠距離傳輸光能和光信號的優勢，在臨床上得到了廣泛應用。相干光纖束(CFB)是一種用于成像的光纖類型，由數千根光導纖芯組成。這些纖芯在整個光纖束上保持相對空間位置，每根纖芯作為一個像素來成像。石英相干光纖束可在臨床用于身體各種器官的微創熒光光纖束顯微內窺鏡(FBEμ)檢查。如泌尿系統、胃腸系統、呼吸系統的瘤形成鑒定、異型增生、癌癥、感染等檢查，以及更一般的組織學評估。
相干光纖束用于內窺鏡成像可追溯至1950年代，但是，材料價格和復雜制造導致的高昂成本阻礙了它的廣泛商業應用。許多相干光纖束采用高度摻雜的石英纖芯，以最大化纖芯和包層的折射率差異和最小化纖芯串?dāng)_(因?yàn)檫@對成像性能有不可忽視的影響)。但是這種摻雜成本很高。聚合物相干光纖束(即塑料光纖)是一種低成本的替代物，它有極高的纖芯和折射率差異，更大的直徑下還能保持相對的靈活性，且生產的材料和設備成本低。但是聚合物相干光纖束在用藍光作為泵浦光時，會產生很強的熒光，這直接阻止了其在使用短波長作為激發光時的生物熒光成像。
在熒光光纖顯微內窺鏡里，樣品照明通常采用寬場(WF)和掃描模態。寬場優勢在于簡單、低成本、高時間分辨率，但是圖像對比度被高散射組織的離焦熒光所降低。掃描可以實現光學切片，從而消除不想要的背景，但是其系統復雜，成本高昂，且時間分辨率低。像光片顯微鏡這種平面選擇照明顯微鏡(SPIM)可以有更高的時間分辨率和高對比度成像，但是想要做成內窺鏡形式需要做出相當?shù)母倪M(jìn)方可。
文章創新點
基于此，西班牙坎塔布里亞大學的Pablo Roldán-Varona(一作)和英國赫瑞瓦特大學的Helen E. Parker(通訊)等人在商用塑料相干光纖束頭端附加一個熔融石英端蓋，使得激發光路和成像光路不共用光纖纖芯，既實現了平面選擇照明，又實現了塑料光纖接收熒光成像而不產生背景熒光。
原理解析

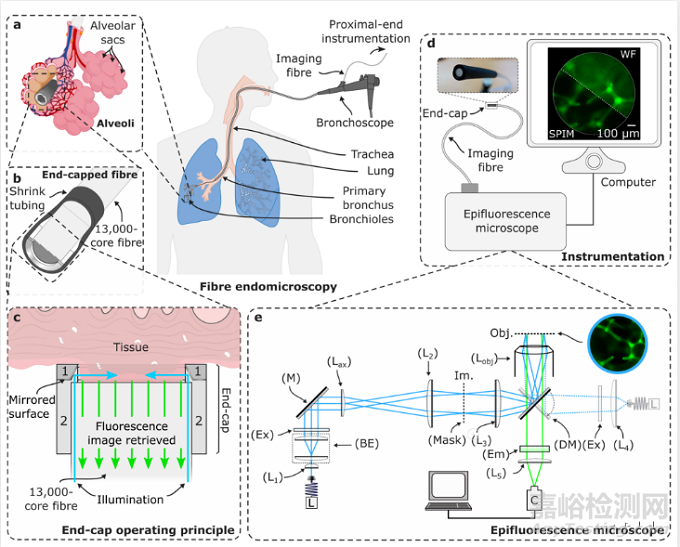

(1) 激發光和熒光光路分離。使用環形激發光入射外圍光纖，并照射在一個附加的反射鏡片端蓋上，反射鏡面具有曲率，將光近似聚焦成一個與光纖光軸垂直的平面，激發的熒光被中心的光纖束接收成像。環形激發光由圖1e的角錐透鏡Lax實現。塑料光纖束為PMMA CFB(MCL-1500-1.75, Asahi Kasei Co.)。光纖詳細結構參數見附錄。
圖1（圖片來源：光學前沿）

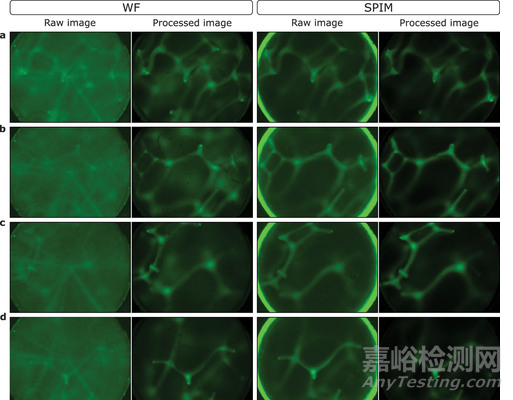

(2) 圖像處理。采集背景圖像和原圖，首先用原圖減去相應的背景圖像，隨后做一個線性變換實現對比度增強。最后，為了緩解纖芯之間存在間隙的影響，用二維Weierstrass變換(標準差為4的高斯模糊)處理。
圖2（圖片來源：光學前沿）

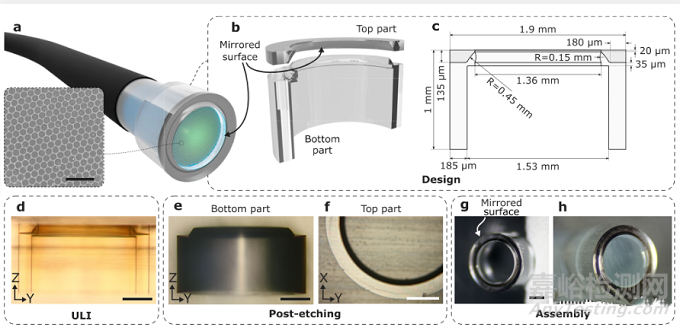

端蓋設計和加工流程
圖三（圖片來源：光學前沿）
參考文獻：Pablo Roldán-Varona, Calum A. Ross, Luis Rodríguez-Cobo, José Miguel López-Higuera, Erin Gaughan, Kevin Dhaliwal, Michael G. Tanner, Robert R. Thomson, and Helen E. Parker , "Selective plane illumination optical endomicroscopy with polymer imaging fibers", APL Photonics 8, 016103 (2023)DOI：https://doi.org/10.1063/5.0130486
