當從上面看芯片時，引腳總是按逆時針方向編號。這來自于舊時代的電子管，當從電子管的底部看時，引腳是按順時針方向編號的。
芯片的標記方式有多種，但是總有一些慣例可循。換句話說，如果你在一個未知的芯片上發現了這些標記之一，您就可以依靠它來確定哪個是引腳1。
引腳1可能通過下面這些方式的一種標識出來：
1.引腳1的附近可能有一個點。
2.引腳1的附近有一個凹槽。
3.引腳1所在的角（不是腳）可以能被切掉。這在有四邊都有引腳出來的封裝中很常見。
4.一條色帶
凹點

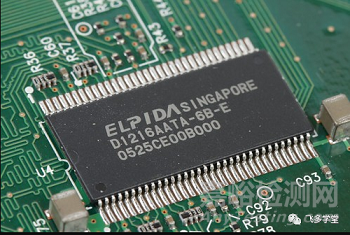

引腳1附近有一個點的例子：
上面是一個 TSSOP 封裝的 66腳芯片。方向由左側的半月形狀和左下角的點確定。那個點實際上看起來更靠近2號腳而不是1號腳-再次強調，標記通常標識1號腳所在的芯片角（上圖芯片一共有四個角），而不是單獨的引腳。
切角

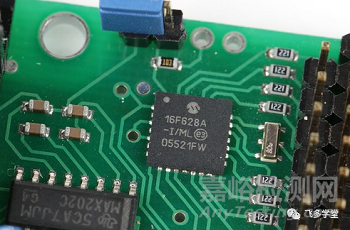

芯片1的所在的角（是角不是腳）被切掉的例子：

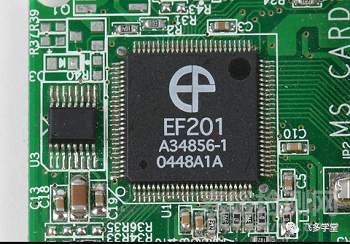

上圖中芯片右上角有一個大圓圈，那不是引腳1所在的角，那是IC封裝后位脫模設計引起的。
倒角
倒角（Chamfer）：如果芯片上沒有可識別的標志物，可以找找芯片的一條邊是否倒角成45度。當芯片以倒角邊作為下邊時，引腳1位于芯片的左下角。
切口
切口（Notch）：如果芯片的一端有一個切口/凹槽，則當芯片的切口在左側時，引腳1位于芯片的左下角。
凹點
凹點（Dimple）：如果芯片頂部有一個圓點或“凹點”，那么當芯片的凹陷/圓點在左側時，引腳1位于芯片的左下角。
條紋
條紋：如果芯片的一端有條紋或色帶，則當芯片以條紋在左側的方向放置時，芯片的第1腳位于芯片的左下角。
字母
字母：如果芯片上有字母，那么當字母豎直可讀時，引腳 1 將位于芯片的左下角
