航空、航天、軌道交通等領域的金屬材料構件在服役過程中承受著交變應力，在低于材料屈服強度時構件容易發生疲勞失效，極易造成嚴重的安全事故。統計表明，材料疲勞破壞在機械破壞中占比超過80%，因此對金屬材料的疲勞性能要求越來越高。研究人員采用不同方法對6082-T6軌道交通鋁合金母材及焊接材進行疲勞極限測試，研究了不同方法對測試結果的影響，為提高鋁合金材料疲勞性能測試結果的準確性提供了理論基礎。
1、 試驗材料與方法
1.1 試驗材料的化學成分及其力學性能

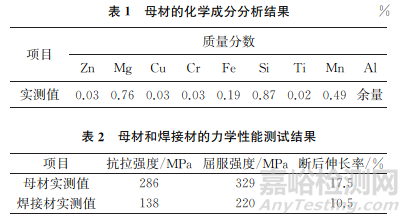

試驗選用材料為6082-T6鋁合金，材料厚度為6mm，母材的化學成分分析結果如表1所示，母材和焊接材的力學性能測試結果如表2所示。

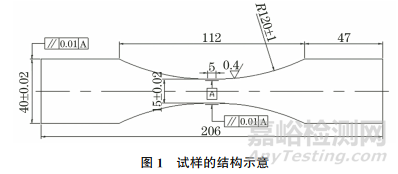

將母材和焊接材加工成15mm×6mm(長度×寬度)的縱向矩形光滑試樣，試樣的結構如圖1所示。
1.2 試驗方法
依據GB/T3075—2021《金屬材料疲勞試驗軸向力控制方法》進行疲勞極限測試，試驗設備為高頻疲勞試驗機，試驗載荷波形為正弦波，試驗頻率約為96Hz，應力比R 為-1，疲勞極限指定循環次數為107次。
分別按照 HB/Z 112—1986 《材料疲勞試驗統計分析方法》、GB/T 24176—2009 《金屬材料疲勞試驗數據統計方案與分析方法》和 GB/T 12443—2007《金屬材料扭矩控制疲勞試驗方法》中的3種數據分析方法獲得中值疲勞極限，并使用標準正態偏量法和單邊誤差限法估計材料在置信度為95%、可靠度為90%條件下的安全疲勞極限，比較不同數據統計分析方法獲得結果的差異。
2、 試驗結果與討論
2.1 升降法測試疲勞極限

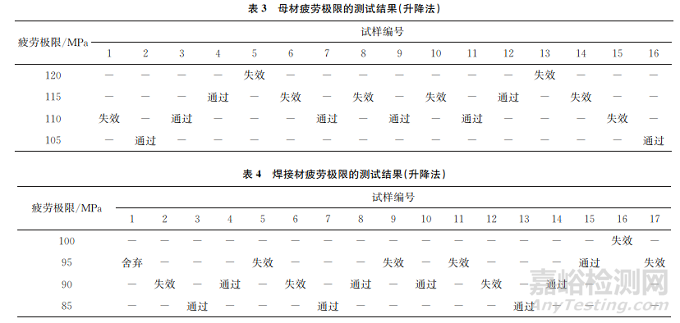

采用升降法測試材料的疲勞極限，有效試樣約為15根，在約4級應力水平下進行試驗，應力增量為預計疲勞極限的5%，使第一根試樣的應力水平略高于預計疲勞極限；根據上一根試樣的測試結果決定下一根試樣的試驗應力，如果上一根試樣失效，則降低一級應力，如果上一根試樣通過，則升高一級應力，直至完成全部試驗；根據有效數據的終點為“通過”或“失效”，設想在某一應力水平還存在1個數據點，若該點與有效數據的起點位于同一應力水平上,則表示閉合。采用升降法測試母材和焊接材疲勞極限的結果如表3，4所示。

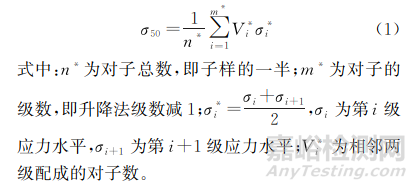

根據 HB/Z 112—1986，中值疲勞極限σ50的計算方法如式(1)所示。
疲勞極限子樣標準差S 的計算方法如式(2)所示。
變異系數Cv的計算方法如式(3)所示。
在已知置信度1-α、存活率p和變異系數Cv的條件下，通過查表可知升降法對子總數是否符合最少觀測數要求,如不符合則須增加試驗對子數，如符合則安全疲勞極限σ(p，1-α)的計算方法如式(4)所示。

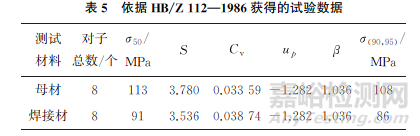

表5為依據 HB/Z 112—1986獲得的試驗數據，可見當對子總數為8個時，變異系數Cv應小于0.04038，即可滿足置信度為95%、可靠度為90%條件下的安全疲勞極限σ(90，95)，誤差限度δ為5%。

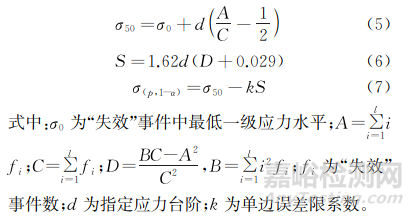

根據 GB/T 24176—2009，計算中值疲勞極限σ50 和安全疲勞極限σ(p，1-α)，以升降法中“失效”事件進行統計分析，將應力水平按升序排列，中值疲勞極限σ50和 安 全 疲勞極限σ(p，1-α)計 算 方 法 如 式(5)~(7)所示。

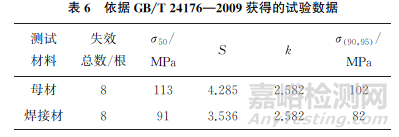

表6為依據GB/T 24176—2009獲得的試驗數據。由 表5，6可知：依 據 HB/Z 112—1986和GB/T 24176—2009獲得的材料中值疲勞強度結果相同，母材為113MPa，焊接材為91MPa；在置信度為95%、可靠度為90%的條件下，標準正態偏量法和單邊誤差限法獲得的安全疲勞極限結果存在差異，采用標準正態偏量法獲得的母材和焊接材的安全疲勞極限分別為108MPa和86MPa，采用單邊誤差限法獲得的母材和焊接材的安全疲勞極限分別為102MPa和82MPa。
依據HB/Z 112—1986進行安全疲勞極限測試時，要求升降法滿足閉合條件，而依據 GB/T 24176—2009進行安全疲勞極限測試時，不要求升降法滿足閉合條件，因?yàn)樵摲椒ㄔ诓婚]合條件下也可計算試樣的子樣標準差。
2.2 波動法測試疲勞極限
依據GB/T 12443—2007，采用波動法測試材料的疲勞極限，約在3級的應力水平下進行試驗，應力增量為預計疲勞極限的3%~5%。每級應力水平的試樣數量為兩根或兩根以上。符合下述情況之一的應力水平即為中值疲勞極限。

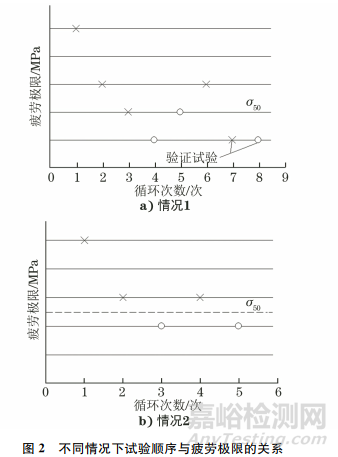

(1)情況1，至指定循環次數時半數試樣“通過”的最高應力水平，且在比該應力水平低一級的應力水平下，試驗至指定循環次數時“通過”的試樣超過半數[見圖2a)]。
(2)情況2，如果在某級應力水平下，超過半數的試樣未至指定循環次數就發生“失效”，而在比該應力水平低一級的應力水平下，試驗至指定循環次數時全部試樣均“通過”，則上述兩級應力水平的平均值為疲勞極限[見圖2b)]。

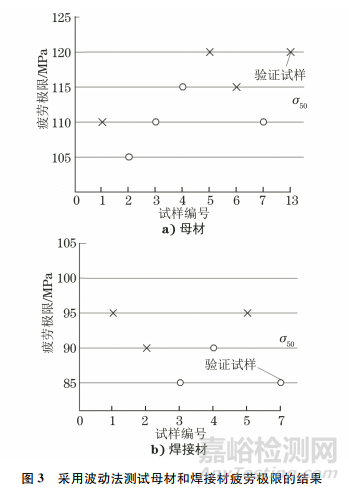

圖3為采用波動法測試母材和焊接材疲勞極限的結果，試樣編號對應表3，4中的試樣編號，其中最后一根試樣為所需應力上的驗證試樣。
由圖3可知：采用波動法測得6082-T6母材和焊接材的中值疲勞極限分別為115MPa和90MPa，與升降法的測試結果分別相差2MPa和1MPa。該方法適用于試樣數量較少時的疲勞極限測試，升降法通常需要15根有效試樣，而該方法僅需5~8根試樣，與升降法測試結果差異在一個應力臺階以內，較單點法的測試結果更可靠，同時可縮短測試時間、降低測試成本。
3、 結論
(1)當應力比R為-1時，依據HB/Z 112—1986和GB/T 24176—2009，采用升降法測試6082-T6鋁合金母材和焊接材中值疲勞極限的結果表明：依據不同標準獲得的中值疲勞極限測試結果相同，母材和焊接材的中值疲勞極限測試結果分別為113MPa和91MPa。
(2)在置信度為95%、可靠度為90%的條件下，使用標準正態偏量法獲得母材和焊接材的安全疲勞極限比使用單邊誤差限法獲得的安全疲勞極限高，主要原因?yàn)橛糜谟?jì)算的標準正態偏量與單邊誤差限系數存在差異。
(3)采用升降法測試疲勞極限一般需要約15根有效試樣，而采用波動法測試僅需5~8根試樣，兩者測試結果差異在一個應力臺階以內，采用波動法進行測試可顯著縮短測試時間、降低測試成本，在試樣數量較少時推薦使用波動法。
