艦載電子產品可靠性試驗具有試驗時間長、應力類型多、應力量值嚴酷等、樣本量少等特點，對產品的耐環境能力具有很高要求。振動應力作為可靠性試驗的綜合應力之一，由于可靠性試驗依據標準GJB899A-2009與GJB150.16A-2009等環境試驗標準存在矛盾，對試驗的實施經常帶來不利影響。本文著重分析了不同標準振動應力特點，尤其是頻率范圍，對可靠性試驗中實施振動應力裁剪提出了建議，可為類似產品提供借鑒。
引言
可靠性試驗作為暴露產品缺陷、驗證產品可靠性水平的重要手段，在艦載電子產品中應用廣泛。常見的可靠性試驗類型包括可靠性研制試驗、可靠性增長試驗、可靠性增長摸底試驗、可靠性鑒定和驗收試驗。除可靠性研制試驗不局限于綜合應力外，其余類型均屬于綜合環境應力試驗，采用的應力包括恒定溫度、溫度變化、濕度變化、恒定濕度、振動、電應力等。
艦載電子產品開展可靠性試驗的傳統依據文件包括《海軍電子裝備可靠性試驗實施方法》和GJB899A-2009，二者在振動應力的規定上均采信了美軍標MIL-HDBK-781A。本文基于艦載電子產品可靠性試驗的工程實踐，通過分析不同標準，從環境試驗和可靠性試驗的關系角度，發現了在振動應力施加方面的多個問題，提出了多項改進措施，為研制單位高效開展可靠性試驗提供參考。
艦載電子產品可靠性試驗振動應力分析
不同于機載產品和彈上產品的可靠性試驗剖面，艦載產品的可靠性試驗剖面均采用統一的試驗剖面。根據GJB899A-2009，艦載電子產品開展可靠性試驗的試驗剖面主要根據產品的安裝位置選擇，包括潛艇環境、水面艦船艙內有溫控環境、水面艦船艙外環境、水面艦船艙內無溫控環境。無論安裝位置，其振動應力均包括戰斗損傷頻譜和運輸隨機頻譜。具體情況如下：
1、戰斗損傷頻譜
戰斗損傷頻譜的如圖1所示，施加條件如下；
1)頻率范圍：4Hz~60Hz；
2)振幅：0.76mm（±0.15）（4Hz~15Hz），7.5 m/s²（15Hz~60Hz）；
3)持續時間：10min。
圖1 戰斗損傷頻譜
圖1所示的戰斗損傷頻譜屬于正弦振動，在低頻段（4Hz-15Hz）保持恒定位移，在高頻段（15Hz-60Hz）保持恒定加速度，交越頻率為15Hz。為了減小對振動臺的損傷，通常采取平滑交越的方式，具體包括：
1)交越頻率點位移取0.76mm，則相應的加速度為：
2)交越頻率點加速度取7.5m/s²，則相應的位移為：
由于在低頻段有相應的位移允差要求，故通常采用的戰斗損傷頻譜是低頻段（4Hz-15Hz）恒定位移0.84mm，高頻段（15Hz-60Hz）保持恒定加速度7.5m/s²。需要說明的是，根據GJB1060.1-1991、GJB4.7-1983和GJB150.16A-2009，這里的正弦振動條件并不是從炮擊振動析出的，而主要是從艦載平臺螺旋槳、推進軸系、旋轉機械等振動環境析出的。因此，嚴格意義上講，該頻譜并能算是考慮戰斗損傷環境的振動譜，而是考慮艦船行駛過程中存在螺旋槳、推進軸系、旋轉機械等正弦振動環境。
2、運輸隨機頻譜
運輸隨機頻譜的如圖2所示，施加條件如下；
1)頻率范圍：10Hz~200Hz；
2)量級（總均方根值r.m.s）：10m/s²；
3)持續時間：20min。

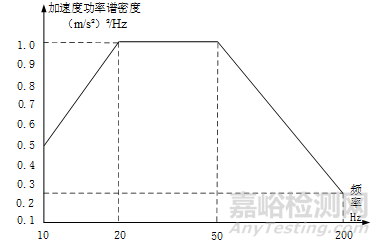

圖2 運輸隨機頻譜
與車載、機載平臺類似，艦船在行駛過程中確實會產生一定量級的隨機振動。運輸隨機頻譜正是考慮這種隨機振動環境對艦載電子產品可靠性的影響而提出的。需要說明的是，根據GJB1060.1-1991、GJB4.7-1983和GJB150.16A-2009，并不存在這樣的隨機振動環境，這就為艦載電子產品的可靠性試驗實施帶來了若干問題。
艦載電子產品環境試驗振動壓力分析
艦載電子產品振動環境條件的論證主要依據GJB1060.1-1991，振動環境試驗主要依據標準是GJB4.7-1983和GJB150.16A-2009。其中GJB1060.1-1991關于設備振動環境的描述與GJB150.16-1986要求基本一致，主要是正弦振動。GJB4.7-1983的振動試驗條件均屬于正弦振動，但頻率范圍與GJB150.16-1986的要求有差異。GJB150.16A-2009則主要是增加了隨機振動的要求。GJB4.7-1983要求的振動試驗參數見表1，GJB150.16A要求的振動試驗參數見表2。

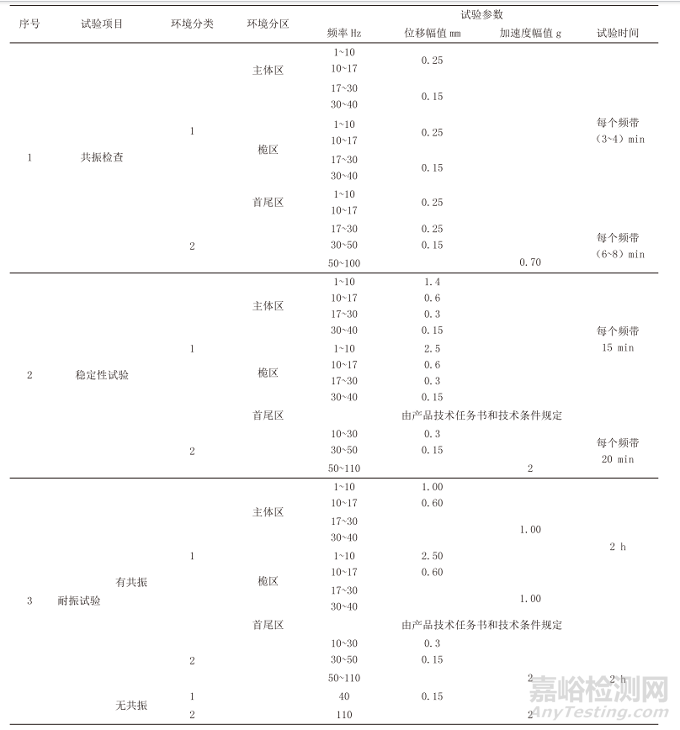

表1 GJB4.7-1983規定的振動試驗參數

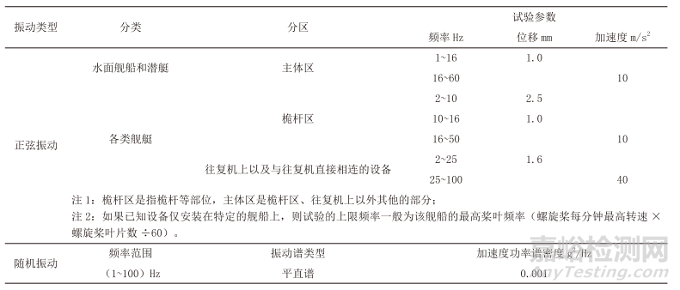

表2 GJB150.16A規定的振動試驗參數
由表1和表2可以得到以下結論：
a)安裝在不同位置的產品其振動環境條件不同，如主體區和桅桿區的差異性；
b)安裝在不同平臺的環境條件可能相同,如潛艇平臺和水面艦船平臺；
c)振動的頻率范圍覆蓋1Hz-110Hz；
標準規定的振動環境條件以正弦振動為主。
艦載電子產品可靠性試驗振動應力問題分析
艦載電子產品可靠性試驗剖面采用的是溫度、濕度、振動、電應力多應力綜合環境。其中振動應力剖面如圖1和圖2所示，通常潛艇平臺每24h施加3h振動，水面艦船每24h施加6h振動，每3h為一個周期，前10min施加戰斗損傷頻譜，隨后每施加20min運輸隨機頻譜停機10min，累計施加120min。通過第2章和第3章對艦載電子產品環境試驗和可靠性試驗振動應力的分析，結合當前艦載電子產品可靠性試驗振動應力施加的工程實踐，主要存在如下問題：
a)GJB899A給定的戰斗損傷頻譜命名不符合實際，容易造成誤解。GJB899A給定的正弦振動頻譜量值及頻率范圍均與GJB4.7-1983和GJB150.16A-2009規定的艦船功能振動試驗條件相當，且戰斗損傷更多來自炮擊振動環境；
b)GJB899A給定的戰斗損傷頻譜未考慮不同安裝位置所帶來的振動條件差異。從表1和表2可知，主體區、桅桿區、首尾區的振動條件存在明顯差異；
c)GJB1060.1-1991并沒有艦船隨機振動條件。論證艦船總體振動條件時要注意該問題，避免提出不切實際的要求；
d)GJB150.16A-2009和GJB899A-2009規定的隨機振動條件存在明顯差異。前者頻率范圍是1Hz-100Hz，加速度功率譜密度峰值為0.001g²/Hz，均方根值為1g；后者頻率范圍是10Hz-200Hz，加速度功率譜密度峰值為0.01g²/Hz，均方根值為0.315g。即可靠性試驗的振動條件相比環境試驗更為嚴酷，顯然不符合常識；
e)GJB150.16A-2009中規定的耐久振動在可靠性試驗剖面中未考慮。標準中規定的振動形式包括正弦掃頻振動、耐久振動和隨機振動；
f)未按平臺總體環境條件要求制定合理的可靠性試驗剖面。平臺總體環境條件要求即是開展環境試驗的條件輸入，也是可靠性試驗剖面制定的頂層輸入，而實踐中往往直接參考標準，造成過應力試驗；
g)當前的可靠性試驗剖面未考慮不同艦船平臺的差異性。文獻[9]中分析獲取的某艦載平臺振動應力頻率上限達到了600Hz，用當前標準開展試驗時則顯然造成了欠試驗。
工程實踐案例及振動壓力施加建議
某型航行數據記錄儀可靠性試驗實施過程中，可靠性試驗進行到倒數第二循環時，發現其組成單元外存儲體數據存儲異常。經故障排查，故障定位為航行數據記錄儀的外存儲體內部板卡數據連接線磨損斷裂，進而使得外存儲體數據存儲異常。通過更換新的導線，外存儲體可恢復正常工作。根據經驗并參考GJB/Z34-1993和HB/Z213-1992，板卡數據連接線斷裂和隔熱材料磨損的激發應力主要為力學環境。本次可靠性試驗中的主要力學環境為振動應力。
根據產品安裝平臺環境條件規定，其環境條件要求中無隨機振動要求。施加的隨機振動條件已經對產品造成事實上的過應力，因此根據GJB899A-2009的故障分類要求，可歸為非責任故障。
同一平臺的某軸系狀態監測裝置，其可靠性試驗采用加速試驗方案。由于產品的可靠性指標要求較高，且產品對振動應力較為敏感，在進行加速試驗方案設計時，提供了三種方案供產品研制單位選擇，包括：
a)方案一：若產品的耐振動能力較強，則按照GJB150.16A-2009附錄給定的加速因子計算公式，同步調整其振動應力施加時間；
b)方案二：若產品的耐振動能力較弱，則縮減GJB899A-2009給定振動應力施加時間間隔，即3h的振動周期內，10min的正弦振動和120min的隨機振動連續施加；
c)方案三：考慮產品的平臺環境條件要求，剔除掉隨機振動部分，僅在可靠性試驗中開展正弦振動。
最終方案三由于可操作性更強得到采納，有力保障了產品可靠性試驗的快速實施。實際上，關于艦載產品可靠性試驗中振動應力的裁剪在文獻[10]中已經有應用。
綜上，艦載電子產品可靠性試驗的實施過程中，應充分考慮艦載產品的環境條件要求，從分析平臺振動環境出發，考慮產品的安裝位置，合理裁剪標準給定的振動應力剖面，避免對產品造成過應力試驗。
艦載電子產品可靠性試驗振動應力問題分析
可靠性試驗不同于一般的環境試驗、電磁兼容試驗，其實施過程耗費的人力、物力、財力巨大，必須審慎的實施試驗，尤其是對試驗剖面的充分分析。本文聚焦于艦載電子產品可靠性試驗剖面中的振動應力，通過充分分析不同標準振動應力的差異性，結合工程經驗提出了當前可靠性試驗振動應力施加過程中的多個問題，并結合工程實踐案例給出了建議，為艦載電子產品可靠性試驗的高效實施提供借鑒。
引用本文：
魯雪峰，金亞楠，樊九九.艦載電子產品可靠性試驗振動應力研究[J].環境技術,2023,41(06):6-10.
