摘要：為了研究焊接誤差對汽車前縱梁碰撞性能的影響，建立了前縱梁有限元模型，并設置不同的焊接誤差，利用有限元仿真軟件模擬汽車前縱梁100%正面碰撞，得到前縱梁吸能曲線。仿真結果顯示，焊點橫向誤差在[-2,1] mm區間外時，前縱梁吸能特性衰減幅度較大；焊點縱向誤差在[-1,1] mm區間外時，前縱梁吸能特性也會大幅衰減；縱向誤差對汽車前縱梁吸能特性的影響較大；前縱梁的壁厚也會影響汽車前縱梁的吸能效果。
關鍵詞：正面碰撞；汽車前縱梁；焊接誤差；有限元模型；仿真
在汽車正面碰撞過程中，車身前部最為關鍵的作用是將碰撞產生的巨大能量有效地吸收掉，而汽車前縱梁在碰撞過程中表現出來的特性在很大程度上影響整車正面碰撞安全性。近年來，很多研究人員對前縱梁碰撞時的特性進行了研究，張君媛等[1]對汽車正面25%重疊率碰撞進行了研究，鄭何妍等[2]對汽車正面耐碰撞性進行了有限元仿真分析，王麗萍等[3]對汽車正面碰撞前縱梁變形問題進行了仿真分析，姚宙等[4]基于能量管理對汽車前端結構進行了優化設計研究，蘭鳳崇等[5]基于連續變截面板(TRB板)對汽車前縱梁的特性進行了研究，陳更等[6]基于膠接、點焊和膠焊連接方式對前縱梁耐撞性進行了研究。然而,關于焊點誤差對前縱梁正面碰撞性能影響的研究較少。
影響縱梁吸能特性的因素是多方面的，不同汽車的前縱梁的形狀、結構、材料等都不同，但它們也有著共同的特征：都是由相應材料焊接成的，點焊是汽車前縱梁的主要連接方式，焊接過程中必然會產生誤差。制造環節中誤差參數對汽車碰撞性能的影響程度尚不清楚，基于這樣的事實，本文通過定義材料性能參數，建立前縱梁有限元模型，設置不同的誤差參數，對前縱梁碰撞特性進行仿真研究。
1、 碰撞仿真試驗
首先根據實際情況確定材料屬性和單元類型，并在前處理軟件中建立前縱梁簡化模型，再對建好的模型施加必要的載荷和約束，然后設置不同的誤差參數進行試驗，通過LS-DYNA有限元仿真軟件輸出計算結果，并繪出相應的碰撞特性曲線，最后分析仿真數據，討論焊接誤差等因素對試驗結果的影響。
1.1 前縱梁材料性能參數
薄壁金屬構件受到撞擊時產生的褶皺形變越大，吸能效果越好，也更適用于轎車的前縱梁。模擬碰撞試驗選用的是正四邊形截面形狀的直薄壁梁構件[7]，長度為140 mm，壁厚為1.75 mm，材料為分段線性彈塑性鋼材，其性能參數見表1，應力-應變曲線如圖1所示。

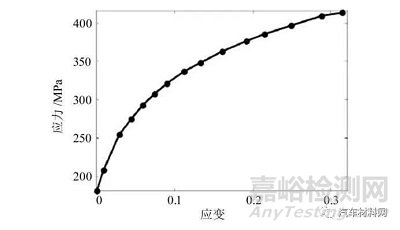

圖1 應力-應變曲線

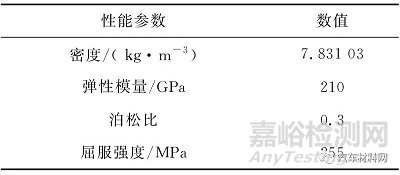

表1 薄壁梁材料性能參數
1.2 有限元模型
1)幾何模型。
汽車前縱梁由金屬板沖壓而成，模擬中采用殼單元描述效果最好。首先在UG中處理碰撞結構，得到簡化的前縱梁模型，如圖2所示，然后將簡化模型導入HyperMesh中進行幾何處理，得到幾何模型。
圖2 前縱梁簡化模型
2)網格單元劃分。
有限元分析法的思想是以曲代直、以塊逼近[8]，因此在進行網格劃分時，網格單元的大小、疏密程度、結構離散程度都會對最后的結果產生影響。網格密度的選擇要平衡計算效率和計算精度兩個方面，所以在對網格進行劃分時主要考慮：①網格單元形狀盡量分割成比較規則的正多面體。②網格單元大小適中，太小計算時間過長，會出現計算失真、失誤；太大會導致網格精度誤差增大，影響計算結果?；谝陨蟽牲c，在HyperMesh中將前縱梁幾何模型分割成邊長為5 mm的正四邊形，得到前縱梁的網格單元模型，如圖3所示。
圖3 前縱梁網格單元模型
3)焊點處理。
在進行前縱梁有限元碰撞仿真時，焊點處理是非常重要的一個環節，焊點處理不好將直接影響計算結果的精度。首先建立梁單元焊點模型(一個梁單元連接兩個殼單元)，然后在軟件中直接定義連接殼單元和梁單元，通過模型模擬焊點的應力特性，進而實現梁單元和殼單元的模擬連接。
4)設置載荷和約束。
模型建好后，定義碰撞載荷并設定約束。定義碰撞載荷：仿真時用移動的剛性壁去碰撞前縱梁，剛性壁的質量設為1 t，碰撞速度設為60 km/h。汽車前縱梁只能作軸向移動，其他方向的運動被約束；后端固定不動，6個自由度全被約束。剛性壁只能軸向移動，其他方向的5個自由度被約束。
有限元模型建好以后，先通過功能接口定義材料的屬性并進行相關參數的設置，然后進行模擬碰撞試驗。
準備工作做好以后，進行100%正面仿真模擬碰撞，前縱梁與剛性壁的碰撞過程如圖4所示，由圖可以看出，接觸時間為10 ms時前縱梁已經被壓潰變形；在30 ms時前縱梁幾乎被壓縮到了極限，剩余的碰撞能量就會繼續向后傳遞到車內駕乘人員的身體上[9]，由此可見，設置合格的前縱梁對車內駕乘人員生命安全的保障是十分必要的。

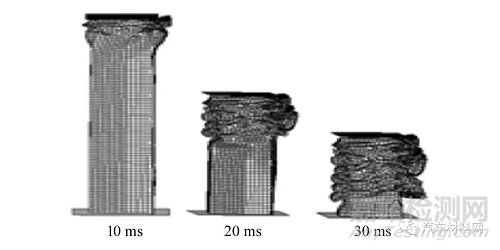

圖4 前縱梁的碰撞變形過程
模擬碰撞過程中，得到碰撞力曲線如圖5所示，由圖可知，在0 s和0.03 s時曲線的波峰比其他時間要高，這是因為碰撞開始時碰撞力最大，所以波峰最高，在0—0.03 s前縱梁被壓潰產生形變，這些形變會吸收相應的能量，碰撞能量逐漸減少，但在0.03 s時由于前縱梁被壓縮到極限，不能繼續產生形變吸收能量，故曲線波峰突然劇增。

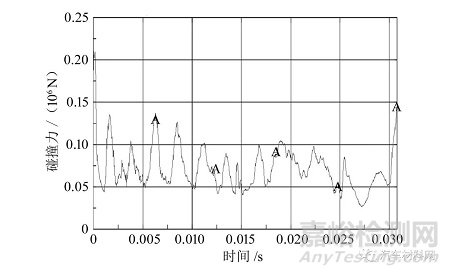

圖5 碰撞力曲線
吸能曲線如圖6所示。由圖可以看出，前縱梁在0—0.03 s產生了連續折疊形變，把這種形變定義為褶皺形變，每產生一個褶皺形變都要消耗相應的能量，因此該階段被消耗的能量逐漸增多。但是前縱梁的壓縮空間是有限的，當前縱梁沒有繼續被壓縮的空間時其剛性迅速增強，碰撞力急劇上升，之后能量吸收為零，故在0.03 s消耗的能量迅速增大，之后能量不再被吸收。

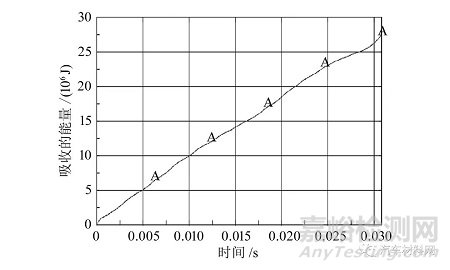

圖6 碰撞過程前縱梁吸能曲線
2、 焊接誤差對仿真結果的影響
本文選取焊接過程中產生的焊點誤差、厚度差等因素，分析各個誤差對碰撞力和前縱梁吸能特性的影響。
橫向誤差分別取-3.0,-2.0,-1.0,1.0,2.0,3.0 mm，通過有限元仿真繪出橫向誤差-前縱梁吸能關系圖，如圖7所示。由圖可知，在-2.0～1.0 mm時前縱梁的吸能特性變化不大，超出這個區間前縱梁的吸能性能明顯下降，顯然會影響汽車的碰撞安全性。
圖7 橫向誤差-縱梁吸能特性曲線
縱向誤差分別取-3.0,-2.0,-1.0,1.0,2.0,3.0 mm，通過有限元仿真繪出縱向誤差-前縱梁吸能關系曲線圖，如圖8所示。由圖可知，縱向誤差在-1.0～1.0 mm時前縱梁的吸能效果較好，并且在誤差為1.0 mm時達到最好。

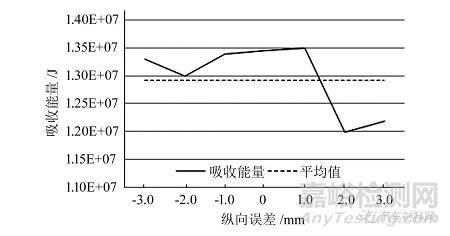

圖8 縱向誤差-縱梁吸能特性曲線
由于制造前縱梁的材料不是全部相同的，取同一種材料不同批次、不同厚度來進行仿真分析，厚度誤差分別取值為-0.15,-0.10,-0.05,0.05,0.10,0.15 mm。通過有限元仿真繪出厚度差-前縱梁吸能關系曲線圖，如圖9所示。由圖可知，同一材料的板厚誤差不大于0.05 mm時，縱梁吸能特性波動較小，板厚誤差超過0.05 mm以后吸能特性明顯增加，隨著厚度的增加吸能效果顯著增加，但是考慮到汽車的輕量化，因此板的厚度不能太大。

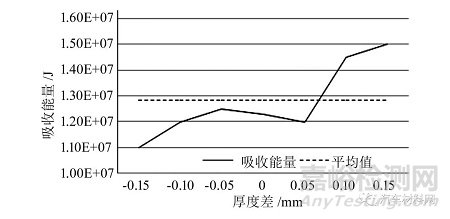

圖9 厚度誤差-縱梁吸能特性曲線
3、 結束語
為了全面客觀地分析焊點間距、厚度等材料特性偏差對汽車前縱梁碰撞能量吸收特性造成的影響，建立了前縱梁有限元模型，借助有限元軟件LS-DYNA[10]仿真分析焊接誤差等因素在碰撞過程中對前縱梁吸能特性產生的影響。通過仿真試驗發現，板厚對汽車縱梁吸能特性的影響較大，事實情況就是板越厚，變形區域越大，吸能效果越好。但是汽車的前縱梁不宜太厚， 否則將不利于汽車的輕量化，板厚應該保持在一定范圍內，這樣既保證了縱梁的吸能特性，又保證了汽車的輕量化[10]。關于板厚對吸能特性影響的研究是在仿真試驗條件下進行的，并沒有全面地去考慮板厚的上限和下限，因此后期仍然需要結合實車試驗做進一步研究。
參考文獻：
[1] 張君媛,紀夢雪,王楠，等.汽車正面25%重疊率碰撞車身前端結構設計[J].吉林大學學報(工學版),2018,48(1):57-64.
[2] 鄭何妍,盧耀輝,張德文，等.汽車正面耐碰撞性有限元仿真分析[J].重慶理工大學學報(自然科學版),2018,32(2):31-37.
[3] 王麗萍,寧鈺球,覃鈺杰.汽車正面碰撞前縱梁變形仿真分析[J].科技風,2018, 30(16):145-146.
[4] 姚宙,郝玉敏,李紅建.基于能量管理與仿真的汽車前端結構優化設計[J].汽車安全與節能學報,2016,7(4):395-402.
[5] 蘭鳳崇,李佳光,馬芳武，等.連續變截面板(TRB板)在汽車前縱梁中的應用及優化分析[J].機械設計與制造,2014,43(1):25-28.
[6] 陳更,陳君毅,王宏雁，等.膠接、點焊和膠焊連接方式的前縱梁耐撞性分析[J].汽車安全與節能學報,2012,3(1):38-43.
[7] 柳艷杰, 顏聲遠, 趙文軍，等. 汽車前縱梁低速碰撞性能數值模擬研究[J].黑龍江大學自然科學學報,2008,25(3):366-371.
[8] ELMARAKBI A, FIELDING N, HADAVINIA H. Finite element simulationof the axial crush of thin-walled tubes with different cross-sections: vehicle/pole impact application[J].International Journal of Vehicle Structures and Systems, 2011,3(3):154-160.
[9] 顏凌波,丁宗陽,曹立波,等.角度碰撞中車-車碰撞兼容性的研究[J].汽車工程,2015,37(11):1270-1276.
[10] 劉翔.基于HyperWorks和LS-DYNA汽車正面100%剛性壁碰撞的仿真研究[D]. 西安:長安大學,2017.
來源：期刊（機械設計與制造）
作者：祝學亮(延安大學西安創新學院）
