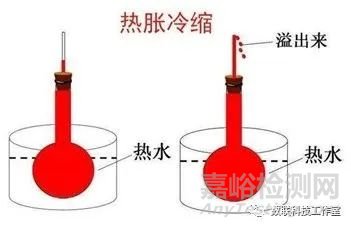

你知道熱脹冷縮力為什么是非常可怕的嗎？這就要從熱變形和熱應力的產生開始聊起。
當溫度改變時，物體由于外在約束以及內部各部分之間的相互約束，使其不能完全自由脹縮而產生的應力，又稱變溫應力。
其具有以下特點：
1. 熱應力隨約束程度的增大而增大。由于材料的線膨脹系數、彈性模量與泊桑比隨溫度變化而變化，熱應力不僅與溫度變化量有關，而且受初始溫度的影響。
2. 熱應力與零外載相平衡，是由熱變形受約束引起的自平衡應力，在溫度高處發生壓縮，溫度低處發生拉伸形變。
3. 熱應力具有自限性，屈服流動或高溫蠕變可使熱應力降低。對于塑性材料，熱應力不會導致構件斷裂，但交變熱應力有可能導致構件發生疲勞失效或塑性變形累積。
實際上，對于大多數問題而言，結構的變形或應力對溫度的分布影響較小，忽略結構變形對溫度分布的影響，將溫度視為一種載荷在大多數情況下是合理的。
對于大多數材料而言，升溫引起膨脹，降溫引起收縮；我們假設應變于溫度呈線性關系，且只引起正應變而不引起剪應變，即：
若材料是各向同性的，則：
若熱膨脹系數不隨溫度變化或有微小變化，則可視為常值。
由此可見，實際上我們將應變與溫度形成了一組線性的本構關系，因此熱膨脹系數就作為材料的一個基本參數。
熱應力的原理比較簡單，就上述這個應變和溫度的關系式，之后的分析與之前的彈性力學分析沒有本質區別。
熱應力相關問題
就分析原理而言，熱應力分析和常規結構分析沒有什么特別之處，但自身也有如下特點：
溫度場的傳遞有通過標準給出，或估計給出大致分布，也有通過熱分析將結果通過網格模型傳遞；
對于沒有位移約束，或不存在過約束的單一材料結構，溫度場引起熱變形，但不產生熱應力，即通常說的自由熱脹冷縮；
對于過約束結構，由于強制邊界的存在，溫度場引起的熱應變轉為熱應力，進而在強制邊界上產生約束反力；
不同材料熱膨脹系數不同，溫度變化產生熱變形和熱應力；
溫度分布不均勻產生熱應力。
熱變形和熱應力可能對系統產生不利的影響，一般原則上有幾種措施：
分析需要消除的是變形還是應力，如土木領域的溫度縫則是通過放松約束減緩熱應力，而加強約束和結構剛度則可減少熱變形；
通過隔熱保溫等措施降低溫度載荷，同時注意減小溫度分布的不均勻性；
匹配不同材料的熱膨脹系數，避免相鄰材料的熱膨脹系數差異過大。
案例演示
熱應力產生是出現限制膨脹的因素，舉個簡單例子演示一下，隨意畫兩個零件，圖1為兩個零件接觸為默認綁定接觸，圖2為兩個零件之間無摩擦接觸。

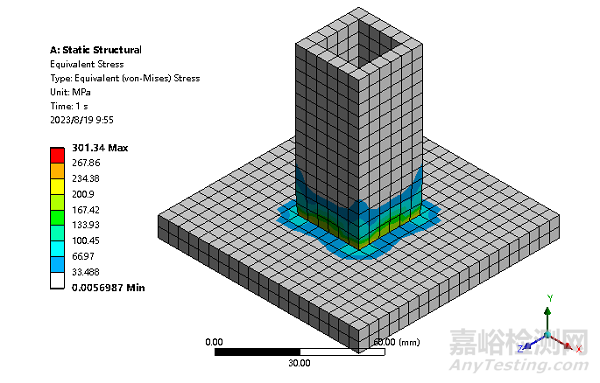

圖1 接觸默認

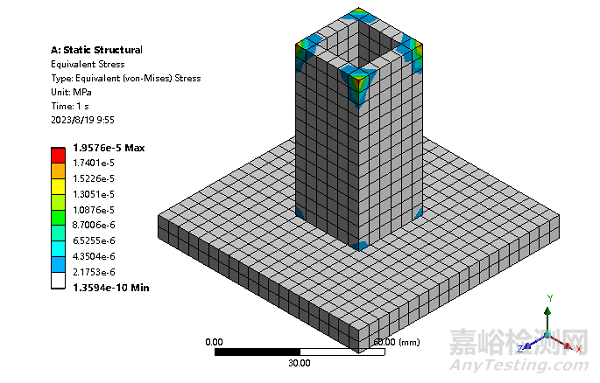

圖2 接觸為無摩擦
根據截圖可以非常明顯看出，綁定約束限制住熱膨脹變形，應力集中，而把接觸修改為無摩擦接觸后，應力集中現象沒有了。
思考
熱應力集中很多時候是發生在約束位置，實際產品中往往會放個熱膨脹吸收大一些的材料，避免產生熱應力集中現象。
然而在進行結構有限元分析時，結構約束位置只有結構連接孔，這時如果用固定約束顯然是不合適的，那么要如何處理呢？你思考過嗎？
