在目前的超聲波無損檢查評價中，是用耦合劑的接觸式和水浸式檢查方法仍占主導地位。如同放射線及電磁檢測一樣，不使用接觸法的耦合劑和水浸法的水，能實現非接觸式超聲波檢查技術是超聲波技術者們的常年夢想。
為實現非接觸式超聲波檢查，必須使超聲波效的發射到空氣中，穿過檢測工件，將接收信號進行成像處理，所以必須解決三個問題：
1.研制聲阻抗匹配層材料，實現探頭和空氣的最佳耦合；
2.研制超高功率發射接收器，實現向空中發射高功率的超聲波；
3.研制前置放大器，實現接收信號的增幅。筆者通過多年的努力，終于成功的研制成了“高靈敏度非接觸空體耦合超聲波檢測系統(NonNon-Contact Air Coupled Ultrasonic Testing，簡稱NAUT21)，此系統是由超高功率超聲波發射接收器、高靈敏度空氣耦合探頭和前置放大器組成，開創了超聲波無損檢測行業在21世紀的新紀元，實現了超聲波非接觸式各種材料的音速測定及缺陷檢出。
本文介紹了NAUT21的構成，闡述了在非接觸空氣耦合超聲波檢測時的最適實驗條件、最適頻率和探頭形式，并詳細的介紹了NAUT21系統在碳纖維強化復合材料(CFRP)、玻璃纖維強化復合材料(GFRP)、鋰電池、剎車片、鋼筋混凝土、橡膠材料及膠接材料等的檢測應用。
二.空氣耦合超聲波檢測方法
超聲波從空氣向固體材料中入射時，超聲波的往返透射率可用下面的公式來表示。
（1）
上式中，Aa,和As是空氣和固體材料的聲阻抗。
在室溫、一個大氣壓下,空氣的聲阻抗是Za=420Rayl(1Rayl=1kg/m2s)，鋼鐵的聲阻抗是Za=45MRayl，將Aa和As帶入式(1)，空氣和鋼的往返透射率為3.7×10-5。
另外，超聲波在空氣中傳播時會伴隨著很大的衰減，往返透射率僅為接觸法或水浸法的1/10000。
超聲波從空氣入射到金屬中時，在空氣與金屬界面幾乎都能維持發射到金屬中；而超聲波從金屬入射到空氣中時，在金屬與空氣界面處幾乎全部反射。
所以用脈沖回波法幾乎不能檢測出材料內部缺陷的反射及散亂波形。
而且接收信號需要100dB的增幅，又由于生波形的振玲(linging time)較長，缺陷的反射及散亂被表面反射波遮蓋。
但是，用專用探頭來接收從金屬內部到達表面的超聲波波動是很容易。

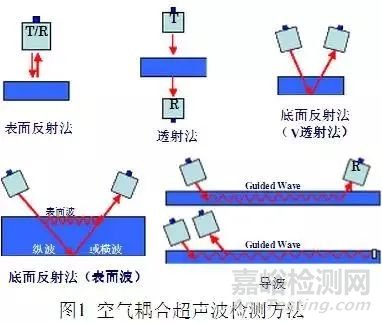

所以，空氣耦合超聲波法利用發信和收信的探頭的透射法或同側V透射法可以實現各種目的的檢測，如圖1所示。
圖2是高靈敏度非接觸空氣耦合超聲波檢測系統的外觀圖。

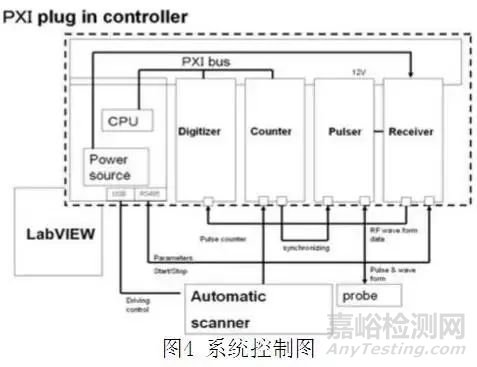

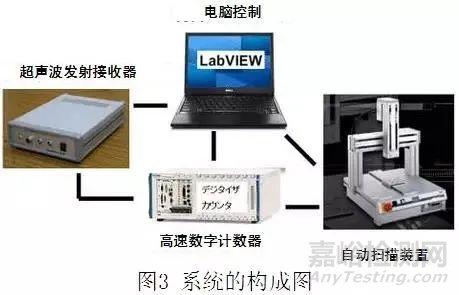

此系統是由軟件為裝有LabVIEW的電腦、超高功率超聲波發射接收器、高速編碼器和安裝有空氣耦合探頭的自動掃描儀、控制系統(如圖4)和存儲系統組成。
圖5是利用NAUT21系統，分別使用平探頭(左圖)和點聚焦探頭(右圖)對CFRP復合材料檢測成像比較結果。
藍色表示超聲波在損傷部位不透過。
從圖示可知，平探頭的成像在材料邊界處和人工損傷處的界限很不清楚，且色度比點聚焦探頭淡；而點聚焦探頭的檢測結果是邊界處非常清楚。由此可知，在進行實際檢測，需根據檢測精度來選擇不同的探頭形式。
圖6是利用NAUT21系統，不同頻率的探頭的檢測結果比較.上圖是帶有打痕的CFRP試驗樣本（t=3mm），在此CFRP上的打痕上方放置直徑不同的樹脂薄片（φ10, φ7, φ5, φ3, φ2, φ1）制造模擬空氣層。下左圖和下右圖分別是使用400kHz和800kHz點聚焦探頭對上圖CFRP檢測成像的結果。
從下圖可知，400kHz點聚焦探頭的檢測最小損傷為2mm，1mm的模擬空氣層的成像不清楚。而800kHz點聚焦探頭對1mm的模擬空氣層的成像非常清楚，從而可知，在進行實際檢測，不僅需根據檢測精度來選擇不同形式的探頭，還需要選擇最佳頻率的探頭。
三.空氣耦合超聲波非接觸檢測的應用
3.1 CFRPCFRP平板的探傷成像
3.1.1 CFRP(VaRTM材料材料)壓縮破壞后的探傷成像
眾所周知，復合材料的制造成本是非常高的，為了降低復合材料的制造成本，科學家們正在研制一種叫做真空樹脂含浸制造法的VaRTM成型技術。

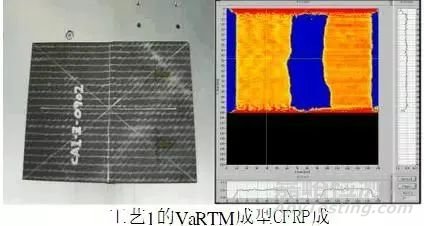

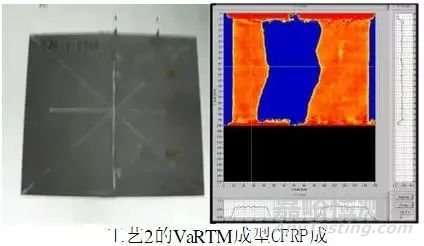

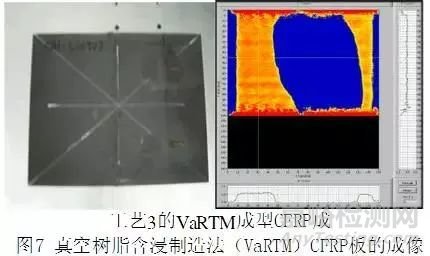

圖7就是利用這種新技術制造的VaRTM成型CFRP平板的探傷成像結果。左圖（上、中、下）是用三種不同的工藝制造成型的VaRTM成型CFRP（厚度：20mm）平板，可以用肉眼清楚地看到3圖的中央處沿豎方向，存在縫合線，對這3種VaRTM成型CFRP平板進行相同外力的壓縮破壞后，利用NAUT進行掃描成像，觀察其破壞程度，右圖（上、中、下）分別是對應左圖（上、中、下）的檢查成像結果。
從右圖中可知，3種試驗片均在中央處豎方向發生損傷，與試驗片的縫合方向相同，藍色表示損傷部位。左下圖藍色部分最小，強度最強，又下圖的藍色面積最大，強度最弱。從而，可確定左上圖的試驗片的制造工藝最好。
3.1.2 槍擊孔平板的探傷成像
圖8是槍擊孔CFRP平板的探傷成像結果。用槍擊法將直徑φ1mm的鋼球以相同的速度(4km/sec)沿試件表面垂直方向擊穿聚碳酸酯樹脂CFRP平板和環氧樹脂CFRP平板(厚度均為2mm)，使他們產生通孔，上左圖是聚碳酸酯樹脂的CFRP平板，下左圖環氧樹脂CFRP平板。分別和上左圖與下左圖對應的上右圖與下右圖是他們的探傷掃描后的C-顯示，藍色部分是損傷剝離部分。
由左圖(上、下)可看出在中心部(槍擊孔周?chē)?有微小的凹陷。
由右圖(上、下)可知，環氧樹脂CFRP的通孔部位顯紅色，且周?chē)鷵p傷剝離大；而聚碳酸酯樹脂CFRP顯黃色，周?chē)膿p傷剝離小。
由此可知，聚碳酸酯樹脂CFRP的強度比環氧樹脂CFRP的強度高。
3.1.3 落雷損傷后的CFRP探傷成像
圖9是承受落雷損傷后的CFRP探傷成像結果。
我們準備了兩種CFRP平板，一種是裸體CFRP平板；另一種是覆蓋金屬皮膜的CFRP平板(抗落雷損傷處理)分別對兩種試驗片進行相同的落雷損傷處理，上左圖是裸體CFRP平板損傷后的照片，下左圖是覆蓋金屬皮膜的CFRP平板的照片。
和上左圖與下左圖對應的上右圖與下右圖是對他們的探傷掃描后的C-顯示成像，藍色部分是損傷剝離部分。
由左圖(上、下)可看，兩種損傷的進展方向不同，裸體CFRP平板的損傷是沿斜方向擴張進展，且損傷界面不規則；而覆蓋金屬皮膜的CFRP平板損傷是圓形的，損傷界面呈規則。
其色感也有所不同，說明損傷程度不同。裸體CFRP的損傷比覆蓋金屬皮膜的CFRP的損傷大。
3.1.4 CFRP聯接件的拉伸疲勞試驗的探傷
在進行CFRP板的聯接件結構的拉伸疲勞試驗時，我們用NAUT21系統進行了拉伸試驗的實驗塊的掃描跟蹤。
圖10的左圖是實行了一定拉力的拉伸試驗后取掉緊固件后的CFRP板，在CFRP板上安裝有應力計，用肉眼可以確認在復數孔的周?chē)鷽](méi)有任何損壞。
圖10的右圖是利用NAUT進行探傷掃瞄后的C-顯示成像，紅色是超聲波在復數孔的透射波，藍色表示由于存在空氣層超聲波不透射。從右圖可知，在所有安裝緊固件孔的周?chē)及l(fā)生了沿斜方向進展的剝離損傷。
3.2 GFRP平板的剝離損傷成像

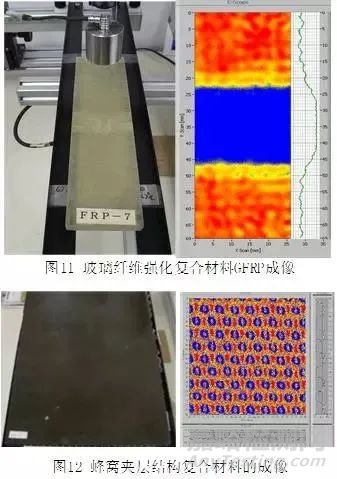

圖11是對風力發電用的風車用玻璃纖維強化復合材料GFRP平板進行探傷掃描成像的舉例。左圖是空氣耦合點聚焦探頭(400kHz，聚焦半徑38mm)和GFRP平板的放置圖，上方為發射信號探頭，下方為接收信號攤頭。
GFRP平板的厚度為10mm。
從左圖可以看出，在GFRP平板的中央部位存在白色部分(損傷部位)，右圖是對其進行探傷掃描后的成像，與左圖呈白色對應的中央部位呈藍色，從而可以確認其白色部分是損傷部位。
3.3 蜂窩構造復合材料的成像
圖12是鋁蜂窩夾層結構復合材料的掃描成像。左圖是檢測的試驗片，右圖是對左圖試驗片的C-顯示掃描成像，從右圖可看出鋁蜂窩夾層復合材料的內部結構。
3.4 橡膠橡膠板的探傷成像
此高靈敏度非接觸空氣耦合檢測系統的穿透能力非常強，即使是平板橡膠也能穿透。

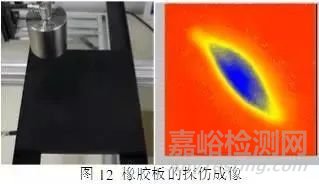

圖12是橡膠板的探傷成像。
左圖是厚度為10mm的橡膠板，用肉眼觀看沒有異常，右圖是對其進行C-顯示掃描探傷成像結果，通過掃描成像可以確認在中央部位存在斜方向的損傷。
3.5 剎車片的探傷成像
此高靈敏度非接觸空氣耦合超聲波檢查系統對剎車片（汽車、機車及動車）的檢查也非常適用。如圖13的右圖所示，剎車片是由金屬板和抗磨耗的復合材料膠接構成。
其膠接損傷檢查至今還沒有找到合適的檢測方法?，F(xiàn)在用敲擊聽診法來檢查膠接處是否存在空氣層。我們分別對汽車，火車及新干線的剎車片進行了空氣耦合超聲透射檢查，其效果非常有效。
圖13是利用此NAUT檢測系統對汽車剎車片的探傷成像結果。
右圖汽車剎車片的照片，右上圖是良好品，右中圖和右下圖是不良品（分別在中央處和右側放置四方形紙片，形成模擬空氣層），左圖（上、中、下）是分別與他們對應的掃描成像，制造的空氣層位置均得到了確認。
3.6 異種材膠接的脫膠損傷成像

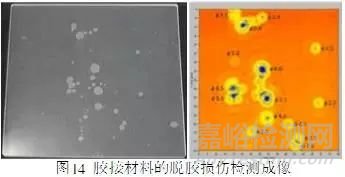

圖14是異種材接合材料的結合狀態探傷成像結果。
為了確認黏結部的良好性，用2液反應型環氧樹脂粘合劑將2張丙烯酸(類)樹脂薄板貼合起來制成試驗片，左圖是粘貼起來的樹脂薄片和空氣耦合探頭的設置照片。
右圖是其進行C-顯示掃描探傷成像結果，通過掃描成像可以確認多處存在粘結不良，最小直徑為φ1.2mm。
3.7 鋼筋混凝土的探傷成像

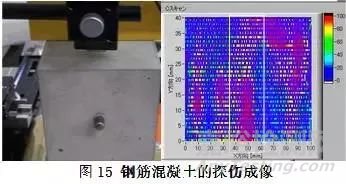

圖15是利用V透射法對鋼筋混凝土的掃描探傷成像檢查例。
左圖是鋼筋混凝土試驗體，在混凝土的中心部埋有模擬損傷的鋼筋，前半部分為完好鋼筋，后半部分的鋼筋包有膠帶以制造鋼筋與混凝土的不完全結合。
右圖是左圖的掃描成像，可以清楚的看到鋼筋的存在位置和不完全結合部的位置。
3.8 鋰電池的探傷成像
此高靈敏度非接觸空氣耦合檢測系統在對鋰電池的檢測行業得到了很好的應用。
在制造鋰電池時，由于制造工藝等的種種原因，會產生電解液的分布不均，出現空氣層或異物等缺陷，好多生產廠家只能用多次充電放電的方法進行檢測，次檢測方法周期長成本高，我們對多種鋰電池包括汽車用，筆記本電腦用，手機用等多種鋰電池進行了檢測，其效果非常有效。

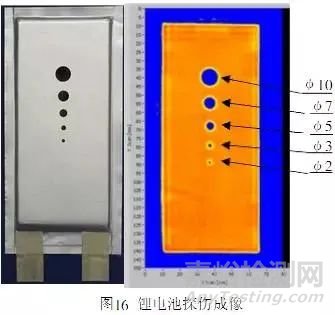

圖16是對汽車用鋰電池探傷成像舉例。
左圖是汽車鋰電池照片，在鋰電池上放置直徑不同（φ10, φ7, φ5, φ3, φ2）的樹脂薄片制造模擬空氣層，右圖是左圖的掃描成像結果，從右圖可知，可以檢出φ2的空氣層。
圖16是鋰電池的空氣耦合超聲波透射成像與X線透射成像比較。
上圖是空氣耦合超聲波掃描法的透射成像結果，下面兩圖是分別進行X射線透射成像的結果。
左上圖的畫像中可以看出，在中央左與上部左右超聲波透射良好的部位得到確認。
右上圖的畫像中可以看出，在右上部超聲波透射良好的部位也得到確認。
從下圖的X射線透射成像結果可知，兩個圖的顏色濃度都沒有變化，不能確認完好和損傷部位。
結論
高靈敏度非接觸空氣耦合檢測系統的開發與研制，徹底突破了傳統的超聲波檢測方法，使不能用于多孔滲水材料、對水或其他耦合劑敏感的材料、禁止接觸的工件等檢測成為現實。并得到很好的實際應用。
