介紹
治療性分子有時被凍干以達到可接受的作為商業藥品的保質期。然而，凍干是一個昂貴的過程，處理時間長，因此減少凍干周期時間是工業關注的一個領域。隨著ICHQ8(R2)的推出，從監管的角度和質量的角度來看，質量源于設計(QbD)的應用正在成為一種期望。QbD的目標是在過程中質量控制，而不是在過程結束時離線監控。凍干過程基于傳熱傳質的基本原理，因此非常適合應用QbD原理設計。
過程分析技術(PAT)和設計空間是QbD的兩個關鍵要素。隨著PAT技術的進步，現在有許多在線監測工具可用于監測和/或控制凍干過程的各個步驟。此外，關注冷凍干燥過程QbD的論文數量正在增加，這強調了冷凍干燥過程非常有利于QbD原則的應用。本文的目的是描述一個簡單而實用的程序，基于傳熱傳質理論，適當考慮設備限制，為初級干燥步驟構建一個設計空間，識別產品質量屬性(PQAs)和關鍵質量屬性(CQAs)之間的差異。簡而言之，并非所有的PQAs都是關鍵的。初級干燥通常是冷凍干燥過程中最長和最關鍵的步驟，這可能導致產品因塌陷而失去優雅外觀。通常，初級干燥的設計空間旨在將產品溫度保持在低于塌陷溫度(或共晶溫度)的安全范圍內。用差示掃描量熱法(DSC)測量為Tg′或用冷凍干燥顯微鏡測量為Tc。然而，大多數情況下，崩解并不會對工藝過程中和工藝后的穩定性產生不利影響，雖然產品外觀的喪失是產品質量的喪失，但外觀可能不會對功效或安全性產生直接影響。同樣，應盡量減少工藝持續時間以減少產品成本，盡管產品成本對制造商和客戶都很重要，但通常不是“關鍵”重要性。因此，在我們看來，初級干燥的“設計空間”需要承認產品溫度對外觀和工藝成本的影響，但也要通過適當?shù)膶?shí)驗，建立維持CQAs的空間。定義設計空間，目標是獲得對藥品質量的工藝參數的理解，從中制定適當?shù)目刂撇呗?。最后，作者還提供了他們對要求冷凍干燥工藝設計空間的挑戰和實際意義的想法(這是一個在文獻中很少受到關注的主題)。
構建初級干燥設計空間:一種簡化方法
從產品質量和過程經濟的角度來看，優化初級干燥步驟是工業的重點，因?yàn)樵谒斜急怀ブ斑^早地進行二次干燥將導致產品融化，而在所有冰都被除去之后，在初級干燥中保持太長時間將導致不必要的長干燥時間和工藝成本。如圖1所示，定義凍干工藝設計空間的過程首先從繪制質量通量與腔室壓力的關系開始。陰影空間被定義為新的形式和呈現的未開發空間(圖la)。工業凍干機通常不能控制室壓力低于約50mtorr ，通常大于300 mtorr也沒有意義。因此，驅動步驟的設計應使腔室壓力在上限和下限之間，例如50和300 mTorr。人們可以將50到300 mTorr之間的壓力區域稱為知識空間(即，數據要么存在于文獻中，要么存在于內部經驗中，如圖1b)。從這一點開始，我們的目標是在這個知識空間中為給定的處定義設計空間。首先確定操作空間，并在此基礎上定義設計空間。首先，每個冷凍干燥機可以支持一個有限的升華速率(即，最大允許升華速率)，超過這個速率，過程就會失控(即，失去室壓控制)。圖1c中的紅色虛線表示實驗室規模的干燥器的堵塞流量限制，超過該限制將失去壓力控制。粉色虛線表示生產規模，可以位于實驗室規模干燥線的兩側。了解生產規模冷凍干燥機的局限性和能力是建立凍干工藝設計空間的關鍵，這確實需要制造商的承諾，以完全表征升華速率極限作為每個生產規模冷凍干燥機的腔室壓力的函數，以建立操作空間。給定干燥器的最大允許升華速率由冰升華試驗確定，其中所有架子都裝載冰，并且腔體壓設置為0 mTorr;在這里，升華率可以通過可調諧二極管激光吸收光譜(TDLAS)測量，也可以通過容器系統的腔室壓力、板層溫度和傳熱系數來計算。根據升華速率和凍干機的設計和幾何形狀，箱體壓平衡到某一值(即可達到的最小室壓)。堵塞流量的極限主要取決于冷凍干燥機的設計和幾何形狀。根據配方和工藝條件的不同，高于堵塞流量限制的d凍干(如圖1c所示的堵塞流量狀態)可能會觸發壓力控制失控的警報，從而導致板層溫度和腔室壓力在警報限制之間循環，進而可能導致批次的損失。腔室壓力極限和堵塞流線之間的空間定義了操作空間(用水平線陰影的區域，圖1c)，其中的工藝參數應定義為在冷凍干燥機的操作極限內進行工藝。目前，操作空間是由最終用戶定義的，但冷凍干燥機制造商可能應該考慮提供這些數據作為新冷凍干燥機OQ/IQ測試的一部分。這些數據對于了解冷凍干燥機在開始使用時的能力和容量以及在以后的時間點評估和比較其性能將非常有用?？偟膩碚f，在設計、開發和放大冷凍干燥過程時，如果有這些現成的數據，該行業肯定會受益。
此外，假設初級干燥過程中所需的產品溫度或目標產品溫度選擇為21℃(即低于塌陷溫度的“安全邊際”)，用黑色虛線表示(圖1d)。請注意，相應的板層溫度是由腔室壓力和升華速率決定的，但沒有顯示在該圖上。-21℃的產品溫度線在130 mTorr時與堵塞流線相交;因此，在這種情況下，可實現的最小腔室壓力為130 mTorr。如果期望的產品溫度是-21°C，那么在過低的溫度下運行工藝，例如<-24°C，將導致不必要的結果初級干燥時間非常長，因此下方的黑色虛線表示產品溫度的下限(圖1d)。然而，人們不能直接控制產品溫度;相反，間接控制產品溫度的是板層溫度和腔室壓力。因此，板層溫度等溫線(圖中三角形和菱形)進一步定義了腔室壓力和板層溫度組合，可能用于實現-21°C和24°C之間的產品溫度。綠色陰影區域被定義為設計空間，而藍色陰影區域被定義為控制空間，這是設計空間中的一個區域(圖1f)，而不是單個點。這一特點反映了控制系統無法在固定點控制腔室壓力或板層溫度(例如，需要允許貨架溫度為±3°C，腔室壓力為±15 mTorr)。如前所述，這些數據應由冷凍干燥機制造商提供，但由用戶在操作資格測試中確認。當然，實際設定點(即控制點)的過程在控制空間內(圖1f)。

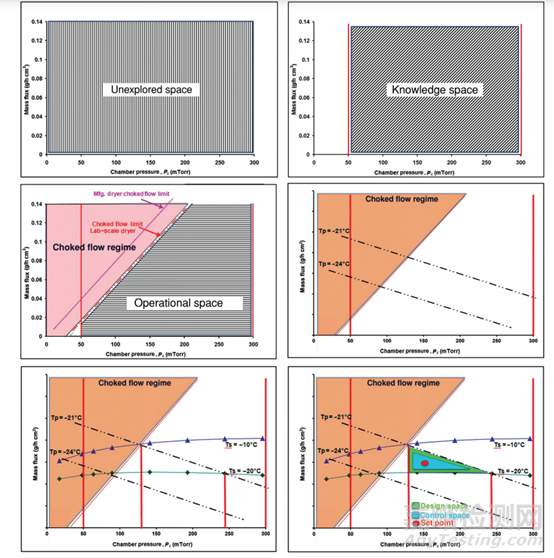

圖1所示。構建凍干工藝初級干燥步驟的設計和控制空間:(a)未開發空間，(b)知識空間，(c)操作空間，(d)產品最高和最低允許溫度極限，(e)板層溫度等溫線，(f)設定點設計和控制空間。
設定值的選擇應在設計空間內使工藝在較短的周期時間內朝著高升華率區域運行。同時要考慮正常的批內和批間差異，通常，設計空間是通過計算和實驗來評估的，這些計算和實驗關注的是平均行為。然而，產品溫度和升華速率的顯著差異確實存在于給定的批次中，差異取決于產品和凍干機。雖然確實是平均升華率決定了凍干機過載的可能性(即堵塞流)，產品質量取決于單個產品溫度歷史，并且不足以確保平均產品小瓶具有可接受的質量?；旧纤械漠a(chǎn)品瓶，或者至少幾乎所有的，必須保持可接受的質量(“幾乎”的含義取決于失去質量屬性的后果)。因此，必須存在一個適當?shù)陌踩秶?，這意味著設定值應該遠離產品在不損失產品質量的情況下可以承受的最高溫度，再次假設設計空間是基于平均行為。目前，解決這一問題的常用做法是將溫度上限設置為“安全邊際”，通常比測量的坍塌溫度低至少2°C。然而，這種做法要比嚴格地表針正常批次內變化和放大差異對產品行為的影響，并將這些定量結果納入設計空間的評估中要好得多。對工藝變量變化對產品溫度歷史和質量變化的影響進行統計處理的努力尚處于起步階段。
一般來說，過程被控制在控制空間內;然而，在設計空間的任何地方，該過程都將產生可接受的產品質量。同樣，這里提出的方法并不是唯一的方法，而是可以用于實現定義設計和控制空間的最終目標的幾種方法之一。圖1中定義的設計和控制空間只是一個示意圖，用于說明該方法的總體情況。實際的設計和控制空間將取決于配方、冷凍干燥機和容器封閉系統。此外，設計空間應該在科學的基礎上認識到這一過程及其對PQAs的影響，而不是僅僅依賴于“已證實的可接受范圍”。
上述方法解決了通常的目標，即為避免坍塌的初級干燥創造一個設計空間，其中的臨界溫度可能通過DSC (Tg’)或冷凍干燥顯微鏡(Tc)進行評估。產品坍塌不僅導致缺乏優雅外觀，還可能導致高殘留水和更長的重構時間。高殘留水反過來又會影響產品的穩定性。然而，必須認識到，小瓶中的坍塌通常發生在遠高于Tg′的地方，在某些情況下甚至遠高于Tc此外，盡管坍塌確實會破壞優雅外管，但它通常不會對穩定性產生不利影響。因此不會降解，甚至坍塌提高穩定性的例子。這些觀察結果的含義是雙重的。首先，為了提供風險評估的數據，人們應該故意在實驗確定的坍塌溫度以上凍干，以驗證坍塌確實發生了，如果發生了，在什么溫度下發生。其次，需要評估遠高于Tg′或Tc的冷凍干燥對產品降解的影響，無論是在加工過程中還是在加速儲存穩定性試驗期間。如果，如一般所發現的那樣，對產品降解沒有不利影響，或者對于快速重構對適當患者護理至關重要的產品，重構沒有嚴重延長，則在產品中進行遠高于崩解估計或崩解觀察的初級干燥不會導致CQA的損失。因此，盡管人們可能希望避免塌陷以保持產品的外觀，但外觀對患者的后果是輕微的，避免塌陷的特殊措施是不必要的。
因此，基于冷凍干燥機的傳熱傳質特性、配方/呈現、以及密封系，人們可以開發一個工藝設計空間，同時全面了解關鍵工藝參數(CPPs)及其對質量屬性的影響。雖然這里只展示了一次干燥設計空間，但人們可以很容易地采用類似的方法來構建冷凍和二次干燥的設計空間。此外，PAT工可用于監視和控制每個步驟的控制空間內的CPPs，以確保質量是在過程設計和控制中建立的，而不是在過程結束時離線監視。在幾種CPPs中，一次干燥終點的確定是最關鍵的。相對便宜和強大的技術，皮拉尼計等儀器可用于實時監測初級干燥時間，并評估所有小瓶何時用冰升華完成，并且提高板層溫度進行二級干燥是“安全的”。預定義的皮拉尼- CM(電容壓力計)差分可用于從初級干燥推進到二級干燥，從而消除了定義固定初級干燥時間所需要的猜測。
為什么要創造設計空間?
通過申請設計空間獲得的監管是，如果需要，工藝參數設定值可以在設計空間內自由移動，而不需要大量的監管備案。工藝設計空間也將顯著減少由于板層溫度和腔室壓力與設定值的輕微偏移導致工藝偏差的數量。然而，問題出現了，對于一個聲稱設計空間的過程，驗證程序是什么樣子的?驗證通常在設定點進行，并進行穩健的研究以確定失敗的邊緣。然而，如果有人要求設計空間，那么QbD范式下的驗證程序?qū)⒁馕吨掷m(xù)的改進和驗證(即，正在進行的活動)，而不是公司執行的一次性活動。三個驗證批號的一般經驗法則將不再定義為驗證程序;相反，基于科學和基于風險的方法的產品和過程理解可以用于控制和驗證生產規模的過程，這是基于代表性的縮小模型進行的研究。傳熱傳質理論的數學計算經過適當?shù)膮?shù)化和與實驗的對比檢驗，可用于構造和“驗證”設計空間的邊緣。
如果過程由于持續改進和驗證而發生變化，那么CQAs是否也會發生變化?通常會在設計空間內更改流程，以解決可能影響產品質量的問題。在QbD方法下，在產品和過程開發的整個生命周期中獲得的知識可用于決定是否需要更改過程和CQAs。最后，持續的過程監測和控制將有助于防止過程失控，從而導致產品質量損失。
本文為翻譯文章，原文獻：SAJAL MANUBHAI PATEL, MICHAEL J. PIKAL. Lyophilization Process Design Space.
Published online 14 August 2013 in Wiley Online Library (wileyonlinelibrary.com). DOI 10.1002/jps.23703
