前言導讀
創新醫療器械特別審查程序是為了保障醫療器械的安全、有效，鼓勵醫療器械的研究與創新，促進醫療器械新技術的推廣和應用，推動醫療器械產業發展，根據《醫療器械監督管理?xiàng)l例》《醫療器械注冊管理辦法》《體外診斷試劑注冊管理辦法》等法規和規章而制定的。
符合下列情形的醫療器械審查，適用于創新醫療器械特別審查程序：
（一）申請人通過其主導的技術創新活動，在中國依法擁有產品核心技術發明專利權，或者依法通過受讓取得在中國發明專利權或其使用權，創新醫療器械特別審查申請時間距專利授權公告日不超過5年；或者核心技術發明專利的申請已由國務院專利行政部門公開，并由國家知識產權局專利檢索咨詢中心出具檢索報告，報告載明產品核心技術方案具備新穎性和創造性。
（二）申請人已完成產品的前期研究并具有基本定型產品，研究過程真實和受控，研究數據完整和可溯源。
（三）產品主要工作原理或者作用機理為國內首創，產品性能或者安全性與同類產品比較有根本性改進，技術上處于國際領先水平，且具有顯著的臨床應用價值。
創新醫療器械產品解析
國家藥品監督管理局經審查，批準了上海捍宇醫療科技股份有限公司生產的“二尖瓣夾系統”創新產品注冊。
該產品由二尖瓣夾、輸送系統和跨瓣器組成。其中，輸送系統由輸送器、推送器、裝載器、導管鞘和擴張器組成。使用該產品，在手術中無需心臟停跳和體外循環，創口小，手術入路短，定位直接；且單純超聲引導介入，使得醫生和患者不會受到X射線影響。其二尖瓣夾捕獲范圍較大，有利于操作；采用了閉合環設計，夾臂之間不易分開，保證夾合穩固。
該產品采用經心尖手術方式，適用于經專業心臟團隊評估后認為存在外科手術高風險，且二尖瓣瓣膜解剖結構適合的退行性二尖瓣反流（MR≥3+）患者。這些患者的基礎疾病不應影響降低二尖瓣反流后帶來的臨床受益。該產品的上市將為臨床治療提供更多選擇。
筆者對這該創新產品相關涉及技術進行了詳細解讀，形成了個人學習筆記，需要特別說明的是，上述創新醫療器械相關產品信息、專利技術僅僅作為筆者的學習筆記內容，為筆者學習過程的自行解讀，并非與企業申報一致，相關內容以官方信息為準。
產品概覽
產品名稱：二尖瓣夾系統
生產企業：上海捍宇醫療科技股份有限公司
批準日期：2023-9-07
國械注準：20233131292
公司簡介
上海捍宇醫療科技股份有限公司（捍宇醫療）成立于2016年末，位于上海市閔行區。公司以“捍衛生命，造福寰宇”為使命，主要從事結構性心臟病介入器械與電生理產品的研發、生產及商業化。在結構性心臟病介入器械領域，公司創新醫療器械產品“ValveClamp®二尖瓣夾系統”已于2023年9月初正式獲得國家藥品監督管理局審批。
公司在此領域布局了精細且多樣化的在研產品管線，以解決目前中國結構性心臟病領域未被滿足的臨床需求，為患者提供價優質高的一體化心臟疾病解決方案，改善患者的生存率、生存期及生活質量。
產品拓展
ValveClamp 二尖瓣夾合器系統為公司研發的一款經心尖緣對緣修復二尖瓣夾合器 系統，用于對二尖瓣反流疾病進行介入治療。相較于傳統的外科手術治療方案，介入治療具有安全性高、傷口小的優勢，適合病情危重、體質弱、有多種合并癥、外科手術風險高的患者。ValveClamp 采用經心尖入路，器械入徑切口到二尖瓣距離短，使傳送系統易于與自體瓣膜同軸，器械位置和角度可以直接控制，力學傳導更靈敏、精準， 操作方便；該產品手術僅在普通外科手術室超聲協助下即可完成，無需使用 DSA 介入手術室，降低了對手術設備的配置要求，同時避免了患者和醫生的 X 射線暴露；根據確證性臨床試驗結果，ValveClamp平均導管操作時間僅 24.88 分鐘，醫生學習曲線短， 遠低于全球同類已上市產品。結合以上多項優勢，使得該產品能夠快速在國內外市場推廣，惠及廣大患者。
產品結構：ValveClamp 由二尖瓣夾合器、輸送系統及跨瓣器構成。

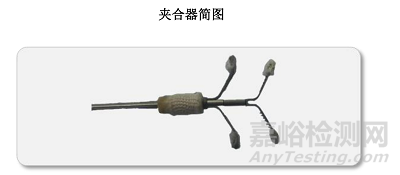

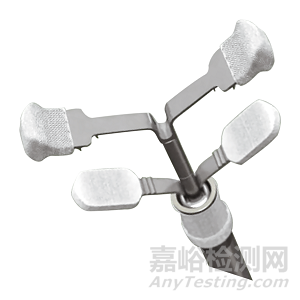

其中，二尖瓣夾合器包括上夾、下夾及閉合環，是實現緣對緣修復二尖瓣反流的 關鍵部件。兩組夾子可分離和靠合，分離距離在 0-20mm 之間可自由調整，且兩組夾子能始終保持同軸性。該種獨特的夾合方式使得瓣膜捕獲空間范圍更大，更易捕獲和夾合瓣膜，手術操作更簡單，且對患者瓣膜脫垂間隙無限制。
輸送系統主要包括導管鞘、擴張器及裝載器、輸送器、推送器，主要用于將二尖 瓣夾合器經心尖輸送進二尖瓣處，并實現夾合器夾合二尖瓣。

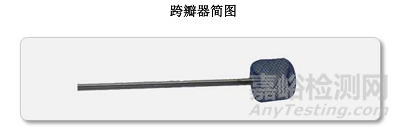

跨瓣器包括跨瓣器主體和跨瓣器桿，是輔助輸送系統通過瓣口的器械。

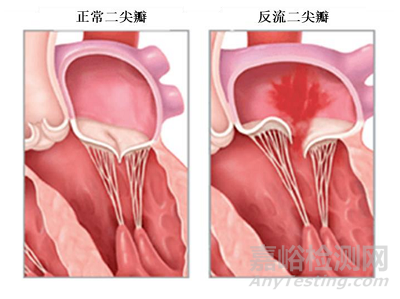

作用機理：二尖瓣反流是由于二尖瓣葉、瓣環、乳頭肌、腱索等器質性或功能性改變導致二 尖瓣前后葉吻合不良導致的，是一種常見的心臟瓣膜疾病。輕度二尖瓣反流患者一般 不出現臨床癥狀，隨著疾病的進展和左心室擴大，二尖瓣反流可加重繼而產生癥狀。嚴重二尖瓣反流會引起左心室肥大及擴張，最終導致收縮功能障礙及心力衰竭。左心 房壓力也因?yàn)榉戳鞫龃?，容易?dǎo)致心房顫動和肺動脈高壓。
緣對緣修復治療原理源自于經典外科手術。外科修補術中緣對緣修補技術簡單而 獨特，手術將二尖瓣前葉中部與后葉中部游離緣縫合起來，使原本不能良好閉合的二尖瓣靠攏在一起，消除收縮期時兩個瓣葉間的縫隙，從而減少二尖瓣反流，同時二尖瓣開放時由一個大孔變成兩個小孔，并不影響二尖瓣開放。ValveClamp 根據經典外科手術原理設計，使用經導管手術的方法，植入夾合器夾合二尖瓣前后葉的游離緣，達到類似外科緣對緣修補技術的效果。
二尖瓣夾合器首先利用機械夾合的原理，上夾角度大于下夾，且上下夾臂相互貼 合的面帶有斜齒，這樣上下夾臂在貼合時，會產生很好的夾力，所夾的組織不易從夾合臂之間滑出；上下夾收入閉合環時，使上下夾兩臂向中線靠攏，隨之帶動所夾合的 組織向中線靠攏，同時進一步增強了夾合臂之間的夾力。其次是應用了鎳鈦合金良好的記憶特性的原理，從而實現經導管輸送植入人體。在體外上下夾臂可以靠攏閉合收進鞘管，但到指定位置后，將二尖瓣夾合器從鞘管中推出，上下夾臂可以自然展開成體外形狀。
圖示：1、利用導管經心尖將夾合器送入左心房；2、調整夾合器位置，使下夾在左心室處頂住二尖瓣瓣葉；3、上夾將瓣葉下壓，與下夾貼合夾住瓣膜；4、上下夾均貼合瓣膜，手術完成，取出導管。
專利技術解析
本領域的技術人員致力于開發一種新型瓣膜夾合器，在傳統版本夾合器的基礎上，一方面降低其在運動過程中對瓣膜的損傷，另一方面便于使用者捕獲瓣膜，并提高其夾合性能，同時方便生產，提高其可加工性能。

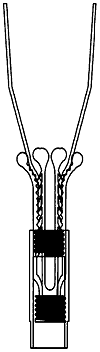

公開了一種新型瓣膜夾合器，包括第一夾合部件、第二夾合部件以及用于固定第一夾合部件與第二夾合部件的固定部件，第一夾合部件具有至少兩個第一夾合臂，第二夾合部件具有對應數量的第二夾合臂，每個第一夾合臂與其對應的第二夾合臂可組合為一對夾具。該夾合器可采用平滑過渡的頂部設計、高夾合穩定性的夾齒設計以及“一紋兩用”的固定環設計，一方面降低了夾合器在運動過程中對瓣膜的損傷，另一方面便于使用者捕獲瓣膜，降低對瓣膜損傷的同時提高了夾合性能，此外本夾合器的整體結構可加工性?xún)?yōu)良，便于廠家生產制造。
高價值醫工轉化
2016 年之前，復旦大學中山醫院潘文志醫生及其團隊針對已有二尖瓣夾合器在臨床實踐中存在的操作時間長、捕獲難度大等不足，通過長期的探索和案頭設計，提出了新型二尖瓣夾合器的原理性設計，并基于該設計于 2016 年 7 月提起發明專利申請，于 2017 年 12 月獲得 “一種瓣膜夾合器”（ZL201610594219.8）（以下簡稱“夾合器專利”）的授權。
2016 年 12 月，捍宇醫療成立，同時中山醫院正積極探索臨床科技成果轉化。公司于 2017 年 4 月與中山醫院簽署了《專利權許可合同》，約定 公司可以 180 萬元人民幣的入門費及未來 2%該專利產品銷售額的提成自中山醫院獲取該專利在中國地區的獨占許可，該合同亦約定在合同生效起四年內，公司可以 500 萬 元人民幣的價格一次性獲得該專利的所有專利權。公司于 2018 年 12 月 14 日，根據已 簽署的《專利權許可合同》，與中山醫院簽署了受讓專利相關的《專利權轉讓合同》， 并通過支付 500 萬元人民幣對價受讓了該專利及與該專利相關的全部經濟利益。
中山醫院設計的二尖瓣夾合器尚處于原理性設計階段，并未進行產品加工及動物實驗，其產品的核心材質、尺寸形態、物理性能、生物相容性及工藝開發流程均未確定，無法直接進行臨床應用及規模化生產。捍宇醫療研發團隊在中山醫院設計的夾合器基礎上，對其進行了醫學轉化和定型。具體而言，捍宇醫療研發團隊對核心工作原理及部件， 即鎖定原理及鎖定結構進行重大改進，確定了夾合器夾合臂的微觀結構中的齒形和角度，改進輸送系統設計，從結構設計、材料選擇及優化、熱處理定型、覆蓋高分子膜 等多方面解決了超高耐疲勞性問題，并開發出包括原材料的切割、上下夾的熱處理定型、上夾的激光焊接、上下夾覆膜的縫合等全套產品開發的工藝流程。
2017 年 10 月，捍宇醫療就改進后的夾合器獨立申請并已授權了 ValveClamp 核心發明專利 “一種瓣膜夾合器”（ZL201710977079.7）。捍宇醫療研發團隊自主研發了 ValveClamp 的輸送系統，來操縱、植入和解離夾合器，其中解離機構采用了捍宇醫療獨創的“一鍵解離”方式。捍宇醫療研發團隊自主發明跨瓣器，用于引導介入器械避開腱索，使經心尖入路二尖瓣夾合手術成為可能。
捍宇醫療研發團隊在 ValveClamp 產品實現過程中，獨立確定了產品制備的核心材料和 工藝，從結構設計、體外試驗、熱處理、覆蓋高分子膜等多方面解決了超高耐疲勞性問題，對鎳鈦合金的彈性、記憶性處理，精密機加工，PET 膜的內皮化分析等方面做了大量的研發細微結構創新和工藝難點攻克，并開發出包括原材料的切割、上下夾的熱處理定型、上夾的激光焊接、上下夾覆膜的縫合等全套產品開發的工藝流程。
捍宇醫療隨后獨立開展動物實驗及型式檢驗，并發起 FIM 臨床試驗及確證性臨床試驗。捍宇醫療作為申辦方，與 12 家臨床試驗中心（均為中國三級甲等醫院）合作進行 ValveClamp 的前瞻性多中心確證性臨床試驗。
ValveClamp 已于 2022 年 6 月完成臨床研究階段，于 2022 年 7 月提交 NMPA 注冊申請，并于 2023 年9月獲批注冊。
參考資料： 國家藥品監督管理局、捍宇醫療、醫械知識產權。
