DL05電纜鋼盤條的生產工藝路線是：高爐鐵水→轉爐冶煉→LF(鋼包精煉爐)精煉→RH(真空循環脫氣)精煉→小方坯連鑄→方坯步進式加熱爐加熱→高線軋機軋制→吐絲集卷→表面檢查→性能檢驗→入庫。下游用戶將DL05電纜鋼盤條的直徑從6.5mm拉拔到1.5mm后，進行退火熱處理，再在表面進行電鍍銅，就形成了一種雙金屬新型材料，該材料既具有鋼的強度，又具有銅的導電性能，比單純使用銅的成本更低，因此當前應用十分廣泛。DL05電纜鋼盤條中碳元素的質量分?jǐn)?shù)為2×10-5，屬于超低碳鋼，其組織是純鐵素體，分布在鐵碳平衡相圖的最左邊。這種鋼在生產時的加熱溫度和開軋溫度都比較高，容易形成晶粒長大的趨勢。在DL05電纜鋼盤條的研發和生產過程中，如果加熱溫度、加熱時間控制不精確，材料就極易產生晶粒不均勻現象，且出現多種不同形態的晶粒形貌。這種晶粒不均勻的現象會使DL05電纜鋼盤條出現質量問題，如退火后材料表面出現“竹節狀”缺陷、拉拔斷裂等，因此對 DL05電纜鋼盤條的微觀及性能指標要求更嚴格。組織中晶粒的大小與材料的力學性能有明顯的對應關系，晶粒的平均直徑越小，材料的屈服強度越高?？紤]到晶粒不均勻現象及晶粒度對產品質量和性能的影響，開展對 DL05電纜鋼盤條鐵素體晶粒的大小、分布均勻性和形態等評價至關重要。
對DL05電纜鋼盤條在生產過程中呈現的不均勻晶粒形態特征，研究人員通過晶粒度評價試驗，形成了一套DL05電纜鋼盤條晶粒度的評價方法，以提高DL05電纜鋼盤條產品的質量。
1、 晶粒度評價試驗
1、試驗材料的化學成分
DL05電纜鋼盤條的化學成分如表1所示。
2、金相試樣制備
由于DL05電纜鋼盤條的碳含量較低，其熱軋后的室溫顯微組織主要為等軸鐵素體，硬度非常低。依據 GB/T 13298—2015《金屬顯微組織檢驗方法》制樣，試樣長度一般約為20mm，用鑲嵌機鑲嵌試樣，鑲嵌面為盤條的橫截面和縱截面，磨拋試樣后，用體積分?jǐn)?shù)為4%的硝酸乙醇溶液進行腐蝕。將試樣置于光學顯微鏡下觀察。一般每批DL05電纜鋼盤條取雙樣，即在同一批中不同的兩卷鋼上進行取樣，也可以根據質量要求適當增加試樣數量。
3、DL05電纜鋼盤條晶粒度國家檢驗標準
針對電纜鋼生產及退火過程中出現的晶粒度問題，結合晶粒度檢驗方法對晶粒度進行評價。采用GB/T 6394—2017 《金屬平均晶粒度檢驗方法》，GB/T24177—2009 《雙重晶粒度表征與測定方法》、YB/T4290—2012《金相檢測面上最大晶粒尺寸級別 (ALA晶粒度)測定方法》、GB/T 4335—2013《低碳鋼冷軋薄板鐵素體晶粒度檢驗方法》對電纜鋼盤條的晶粒度進行表征及評價，這4個晶粒度檢驗標準的基本內容如表2所示。
2 、DL05電纜鋼盤條不同形態晶粒度的評定
1、DL05電纜鋼盤條晶粒度形態表征
大多數正常生產工藝情況下，DL05電纜鋼盤條的晶粒均勻。在不正?；虿环€(wěn)定的生產情況下，電纜鋼盤條晶粒的形態特征比較復雜，呈現不同形態。有的盤條表面形成大晶粒，中心部位形成均勻的等軸小晶粒；有的盤條表面形成小晶粒，中心部位形成大晶粒；有的局部部位形成大晶粒，有的部位出現柱狀晶。有時大晶粒和小晶粒的級別相差較大，達到3級以上，出現了混晶。
在生產過程中，DL05電纜鋼盤條呈現5種不同類型的晶粒形貌(見圖1~5)。在用戶拉拔或熱處理鍍銅工藝過程中，DL05電纜鋼盤條出現3種不同的晶粒形態(見圖6~8)。
2、不同形態晶粒的評價

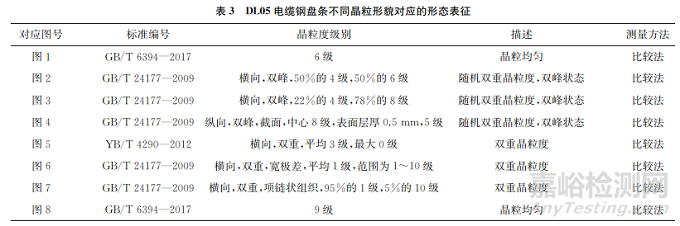

根據DL05電纜鋼盤條不同形態的晶粒，選用不同的評價方法對其進行評價，不同晶粒形貌對應的形態表征如表3所示。
3、DL05電纜鋼盤條晶粒度形態表征和評價技術討論
DL05電纜鋼盤條屬于超低碳鋼，俗稱“銅包鋼”，化學成分中除了Mn元素外，沒有添加其他合金元素。方坯經過熱軋工藝，其吐絲過程中沒有進行相關控冷，因此盤條在室溫下的顯微組織是鐵素體。如果DL05電纜鋼盤條的整個生產過程穩定，盤條的鐵素體晶粒就均勻，晶粒度級別一般在6級以上，無3級以上的混晶現象。如果加熱工藝不正常，或者軋線出現故障，DL05電纜鋼盤條方坯在加熱爐中加熱時間就會過長，軋制成盤條后的成品晶粒尺寸也相應變大，晶粒度級別降低；如果軋制過程中的溫度控制不穩定，軋制后盤條中的晶粒尺寸就會出現變化，有可能出現局部的晶粒不均勻，或較大范圍的晶粒不均勻現象，形態特征比較復雜。
正常加熱和軋制工藝狀態下，DL05電纜鋼盤條鐵素體晶粒的形態特征一般都是等軸的，而且分布較均勻，晶粒度的評價可以按照GB/T 6394—2017標準進行評定。由于大生產質量檢驗需要較短的生產檢驗周期、較高的檢驗速率和檢驗效率，因此一般優先采用圖譜比較法評價晶粒度。如果對晶粒度的級別測量要求較高，也可以采用面積法或者截點法。
對于非正常加熱和軋制狀態下的 DL05電纜鋼盤條，晶粒形態特征表現為局部區域晶粒大小明顯不同，且不均勻，可以按照GB/T 24177—2009標準對晶粒度進行評定。DL05電纜鋼盤條的晶?？傮w較均勻，只有某一個點或區域出現一顆或幾顆(一般不超過3顆)比較大的晶粒，可以按照YB/T 4290—2012標準進行晶粒度評價，在評定總體晶粒特征的基礎上，把最大晶粒評定出來；另外，對于DL05電纜鋼盤條中有一定變形形態特征的等軸晶，可以按照 GB/T 4335—2013標準進行晶粒度評價。
4、 結語
(1)DL05電纜鋼盤條的晶粒形態在實際生產中呈現多種形貌，只用一種方法評價不全面，不能真實科學地對其進行晶粒度評價。
(2)國內不同的晶粒度檢驗標準有自己應用的對象及其表征和評價特點。將4種國家晶粒度檢驗標準聯合使用，可以更準確地表征DL05電纜鋼盤條晶粒的形態特征，評價晶粒的大小、形態、分布、占比等關鍵數據。
(3)根據實際試樣的晶粒形態，建立一個DL05電纜鋼盤條晶粒形態表征和評價技術方法體系，能夠科學、全面、客觀和準確地表征和評價DL05電纜鋼盤條的晶粒度，可在工藝的改善中發揮重要作用。
作者：陶勇，賈麗暉，胡濤，劉明輝，古兵平，王瀟，蔣祝爽，高鵬
單位：武鋼股份有限公司質量檢驗中心
來源：《理化檢驗-物理分冊》2023年第8期
