1、可靠性設計目標
可靠性設計是醫療器械可靠性工作的重要內容和關鍵環節，通過確定、預測和分配可靠性指標，采用系統的設計方法和流程等來發現并剔除可靠性薄弱環節、改進可靠性缺陷及實現可靠性目標。
2、可靠性設計基本原則
可靠性設計基本原則主要包括：
a) 充分地估計現有技術水平，實施合理的繼承性設計方案，盡可能采用成熟的設計和技術，盡量不使用不成熟的新技術、新工藝及新材料；對于新技術的采用，必須有良好的預研基礎，并按規定進行評審和鑒定；
b) 分析權衡產品功能，合并相同或相似功能，消除不必要功能；在滿足技術指標前提下盡量簡化設計方案，減少零部件的數量；
c) 掌握產品在運輸、貯存及使用過程中所遇到的環境和產品所處狀態；
d) 可靠性設計應滿足工藝制造和調試檢測的相互要求；
e) 重視和加強設計階段的可靠性管理，可靠性定量活動應貫徹產品的研究和設計的始終。
3、可靠性設計工作流程
具體而言，醫療器械可靠性設計可以依據以下流程展開工作：
a) 系統可靠性建模；
b) 系統可靠性分配；
c) 系統可靠性預計；
d) 失效模式及影響分析（FMEA，F(xiàn)ailure Mode and Effects Analysis）或故障樹分析（FTA，F(xiàn)ault Tree Analysis）；
e) 系統可靠性定性分析。
4、系統可靠性建模
系統可靠性模型是一種描述系統及其組成單元之間的可靠性/故障邏輯關系的數學模型。較為復雜的醫療器械產品往往會有多種功能，但其基本可靠性模型是唯一的，即由產品所有單元組成的串聯模型（冗余或者代替工作模式的單元等都按串聯處理）。基本可靠性模型包括一個可靠性框圖和一個相應的可靠性數學模型，它的建立程序如下：
1）系統定義
明確醫療器械系統結構和功能，根據系統各單元功能進行劃分，明確系統組成結構層次，各單元與功能相對應。
2）繪制可靠性框圖
可靠性框圖是根據系統功能特點、結構組成等，繪制成系統與各單元之間的可靠性邏輯關系圖。
3）建立系統可靠性數學模型
根據可靠性框圖，建立系統可靠性數學模型，通常用平均故障間隔時間 MTBF 或可靠度 R 表示。
常見可靠性模型有串聯模型、并聯模型、混聯模型、旁聯模型等。
（1 ）串聯模型
在串聯結構中，系統所有單元都正常工作，整個系統才可以正常運行；當有一個或一個以上的單元
失效，系統就失效。串聯系統的可靠性框圖下屬幾個單元的串聯圖，如圖 1 所示。
串聯系統對應的可靠性數學模型：
ri—系統各單元可靠度；n—單元個數； RS —系統的可靠度。
若各單元失效服從指數分布，系統失效率為各單元失效率之和為：
λi —第i 個單元的失效率；λ —系統失效率。

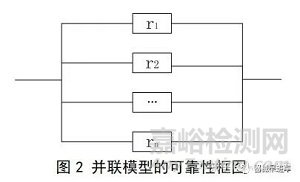

（2） 并聯模型
在并聯結構中，系統中下屬單元，只要其中一個工作正常，則系統就正常工作，只有全部單元都失
效時，系統才失效，如圖 2 所示。
并聯系統對應的可靠性數學模型：
（3 ）混聯模型
將若干個串聯系統和并聯系統組合在一起組成混聯系統，最簡單的混聯系統如圖 3 所示。
混聯系統對應的可靠性數學模型：
5、可靠性分配
系統可靠性分配是將可靠性定量要求按一定的原則分配到系統的單元，變成各單元的可靠性定量要求，從而保證整個系統的可靠性指標。這是一個由整體到局部，由上到下的分解過程，通過可靠性分配，為指標監控和改進措施提供依據。
可靠性分配要滿足以下條件：
RS * —系統可靠性指標；Ri —第 i 個單元的可靠性指標。
6、可靠性預計
系統可靠性預計是在設計階段對系統可靠性定量估計，根據歷史可靠性數據、結構特點、安全性等因素估計部件及系統可靠性。制造商根據計劃實施可靠性預計的活動。預計產品的可靠性指標，評價所提出的設計方案是否能滿足規定的可靠性定量要求。可靠性預計工作開展一般程序、方法及注意事項如下：
a) 對產品規定的各層級進行可靠性預計；
b) 預計時利用建立的可靠性模型，參考 GJB 813 提供的程序完成可靠性預計，相關預計方法和數據優先采用制造商自身在歷史使用可靠性數據的評估中獲得的信息，也可參考 GB/T 37963-2019、GJB/Z 299C-2006、GJB/Z 108A-2006 等標準或其他數據；
c) 對機械、電氣和機電設備部件的預計可采用相似產品數據和其他適合的方法進行；
d) 選擇適合產品的預計方法；
e) 涉及的可靠性數據的來源應可信。
1）單元可靠性預計
對于系統中標準電子元件，采用應力分析法。根據國家軍用標準 GJB/Z 299C-2006《電子設備可靠性預計手冊》進行電子元件可靠性預計。
對于非標電子元件及非電子器件，采用可靠性仿真或可靠性壽命實驗，計算其 MTBF。
可靠性仿真可以在研制初期發現零部件存在的設計缺陷，找出潛在故障。最常用的可靠性仿真方法是有限元法，它可以在設計過程中對產品的機械強度和熱特性等進行分析和評價，盡早發現承載結構和材料的薄弱環節及產品的過熱部分，以便及時采取設計改進措施。
可靠性壽命實驗是對系統部件施加模擬掃描室環境下的環境應力，找出設計缺陷，統計 MTBF 或可靠度。
2）系統可靠性預計
（1）元件計數法是系統可靠性預計的常用方法。
i —單元故障率；?S —系統故障率。
（2）對于系統模型為串聯模型，其系統故障率為各單元故障率之和。
?S —系統總的故障率（1/h）；
?G—第 i 種元器件的通用故障率（1/h）；
?Q—第i 種元器件的通用質量系數；
Ni —第i 種元器件的數量；
n —系統所用元器件的種類數目。
7、DFMEA 分析和FTA 分析
故障模式影響分析（FMEA）是分析系統中每一部件所有可能產生的故障模式及其對系統造成的所有可能影響，并按每一個故障模式的嚴重程度及其發生概率予以分類的一種歸納分析方法。FMEA 的典型應用一般有 DFMEA 和 PFMEA 兩種。其中 DFMEA 是在產品研發階段開展的 FMEA 活動。
系統故障樹分析（FTA）是以一個不希望發生的故障事件作為頂事件作為分析的對象，通過由上向下的嚴格按層次的故障因果邏輯分析，逐層找出故障事件的必要而充分的直接原因，畫出故障樹，最終找出導致頂事件發生的所有可能原因和原因組合，在有基礎數據時可計算出頂事件發生的概率和底事件重要度等。
8、系統可靠性設計
1）簡化設計
簡化設計是可靠性設計應遵循的基本原則，盡可能以最少的元器件和部件來滿足產品的功能要求。
簡化設計的范疇還包括：優先選用標準件，提高互換性和通用化程度；采用模塊化設計；最大限度地壓
縮和控制材料、元器件和組、部件的種類和數量等。
優先選用經過考驗、驗證，技術成熟的設計方案（包括硬件和軟件）和組、部件，充分考慮產品設 計的繼承性。
2）降額設計
（1） 元器件降額設計
降低施加在元器件上的工作應力（電、熱、機械等應力），以使元器件使用中承受的應力低于其規定的額定應力，以達到延緩其參數退化，從而降低元器件的工作失效率，提高使用可靠性的目的。降額分析時需注意以下幾點：
a) 降額設計可作為器件選型、電路設計的一個依據；
b) 可參照 GJB/Z 35 提供的方法和程序進行降額分析；
c) 按照系統可靠性要求、設計的成熟性、維修費用和難易程度、安全性要求，以及對系統重量和尺寸的限制因素，綜合權衡確定其降額等級；
d) 制定針對不同器件、不同應用場合和不同參數指標的降額等級。
（2）機械和結構件降額設計
機械和結構部件降額設計的基本概念，是設計的機械和結構部件所能承受的負載（即強度）要大于其實際工作時所承受的負載（即應力）。因此，對于機械和結構部件來說，應重視應力-強度分析，根據具體情況，采用提高強度均值、降低應力均值、降低應力和強度方差等基本方法，找出應力與強度的最佳匹配，提高設計的可靠性。
3）冗余設計
為了保證系統運行的可靠性和安全性，對于一些可靠性較低的基礎單元或組成部分，應進行冗余設計，提高系統可靠性。
冗余設計技術是大幅度提高產品可靠性水平的有效措施之一，當采用其他設計技術使產品難以達到預定的可靠性目標值時，采用冗余技術則常常能解決這一難題。冗余設計技術就是指產品具有一個以上能完成給定功能的單元，只有當規定的幾個單元都發生故障時產品才會喪失功能的設計技術。
由于冗余設計技術會使產品結構復雜化增加成本，因而不是最先采用的設計方法，一般是在改進產品設計所花資源比用冗余技術更多時，才采用冗余技術。
4）熱設計
為了使設計的產品性能和可靠性不被不合適的熱特性所破壞，必須對熱敏感的產品實施熱分析。通過分析來核實并確保不會有元器件會暴露在超過線路應力分析和最壞情況分析所確定的溫度環境中，以保證產品正常、安全可靠地工作。
a) 選擇效率高的器件、部件，減少發熱源。
b) 縮短散熱途徑。盡量降低接觸面熱阻，選擇導熱系數大的材料制造傳導零件，熱通路盡可能短、橫截面盡可能大，盡可能利用金屬機箱或底盤散熱等。
c) 合理選擇器件材料。選用耐高溫的器件材料，盡量采用溫漂小的器件。
5）耐環境設計
耐環境是指產品在其壽命期預計可能遇到的各種環境的作用下，能實現其所有預定功能與性能不被破壞的能力，由于醫療器械使用環境的特殊性，是產品的重要質量特性之一。醫療器械的耐環境設計可包括：
a) 攝像頭、顯示器等的防水設計；
b) 設備外殼的耐清潔消毒滅菌設計；
c) 系統設備防沖擊和振動的包裝防護設計；
d) 系統的防電磁干擾以及靜電防護設計；
e) 連接線纜的耐插拔，接口插座材料的耐摩擦、耐腐蝕，顯示器的耐久性設計等。
6）材料、元器件、部件的選擇與控制
明確控制醫療器械的材料、元器件和部件的選型與使用，保證產品具有良好的質量基礎、穩定的供貨渠道。
材料、元器件和部件的選型與控制宜參照以下要點進行：
a) 根據系統的特點制定材料、元器件和部件的選型和使用控制要求并形成控制文件；
b) 制定材料、元器件和部件的優選庫和合格供應商目錄；
c) 制定元器件、部件的選用指南；
d) 有合格供應商和優選名錄的確認程序；
e) 控制合格供應商和優選庫之外的器件選擇使用。合格供應商和優選庫之外的材料、元器件和部件選用應有明確的確認程序；
f) 制定針對材料、元器件和部件的可靠性評價試驗方法和批次性可靠性抽樣檢驗方法！
