冷軋無取向電工鋼的主要生產工藝流程為：熱軋電工鋼板常化處理?酸洗?冷軋?成品退火?涂層工藝?剪切包裝。根據使用要求，用戶可對沖片后的硅鋼進行去應力退火或者發藍處理，退火能消除沖片過程中產生的應力，恢復材料原有的磁性能。發藍也是去應力過程,一些對效率要求不是很高的壓縮機往往不進行退火，而直接進行發藍處理，此外，發藍處理還可使材料獲得較高的表面絕緣電阻，同時又可以起到防銹與防腐蝕的作用。蒸汽發藍就是在硅鋼表面形成一 層氧化膜(Fe3O4)，該層氧化膜具有非常致密且很薄的結構。無取向電工鋼為電機和變壓器鐵芯用材料，為減少電工鋼板的渦流損失，一般要在電工鋼表面涂上絕緣涂層。在實踐中發現，經冷加工和發藍處理后，材料偶然出現六價鉻含量超標的問題，目前已有相關文獻對不含鉻涂料進行研究，對烘烤固化過程和去應力退火過程中六價鉻的轉化只有少量文獻報道。研究人員以某鋼廠生產的經烘烤固化、涂有鉻酸鎂涂層，牌號為50W800的無取向電工鋼為研究對象，在實驗室以氣氛發藍爐作為熱處理爐，結合企業常用發藍工藝對涂有鉻酸鎂涂層的硅鋼進行發藍處理，再對發藍處理前后的涂層中六價鉻含量進行測試，分析涂層中六價鉻含量變化的原因。
1、試驗材料及方法
1.1 試驗材料
試驗材料為生產線上正常生產的規格為500mm×500mm×0.5mm(長×寬×高)的含鉻酸鎂涂層無取向電工鋼,牌號為50W800，無取向電工鋼表面涂層為烘烤固化態，呈淺綠色。
將鋼板切割成規格為50 mm×100mm×0.5mm(長×寬×高)的16塊試樣，其中1塊用于熱處理前的六價鉻含量檢測，其余15塊用于發藍試驗。
1.2 發藍處理工藝

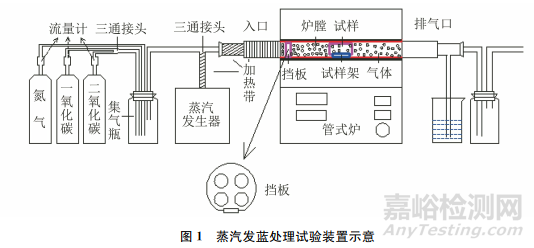

在管式氣氛爐中對試樣進行熱處理，試驗裝置如圖1所示。發藍處理氣氛為還原性氣氛和純 N2，發藍溫度分別為450，480，510，540，570℃，蒸汽處理時間為1h和1.5h，以10℃/min的速率將溫度升至300℃，再以5℃/min的速率將溫度升至發藍溫度。加熱前，先開啟N25min，以排空爐膛中的空氣，放入試樣，檢查整個管路的密封性，在確保氣路密封，進、排氣口通暢的條件下，開啟熱處理程序，將溫度升至300℃，在CO、CO2、N2的體積分數比為1∶2∶7時進行發藍處理，觀察氣體流量計讀數，調節爐膛內氣氛，通入水蒸氣進行發藍處理。在純N2氣氛中發藍處理時，不需要調節爐內氣氛，溫度到達發藍溫度時，立即通入水蒸氣；保溫完畢后，立即關閉蒸汽閥，氣氛維持原來配比，隨爐冷卻至100℃，取出試樣。
1.3 六價鉻含量測試
采用定量檢測法進行六價鉻含量測試。溶解55g一水合磷酸二氫鈉于100mL水中，將其作為緩沖劑；溶解0.50g二苯碳酰二肼于50mL丙酮中，將其作為顯色劑，緩慢攪拌，用50mL水稀釋；采用硫酸溶液酸化。采用水煮法(10min)萃取鋼板涂層中的六價鉻，采用雙光束紫外可見光分光光度計進行比色，石英比色皿厚度為10mm，選用 540nm波長測定其吸光度，計算其含量。
2、試驗結果
2.1 還原性氣氛下發藍工藝對六價鉻的影響

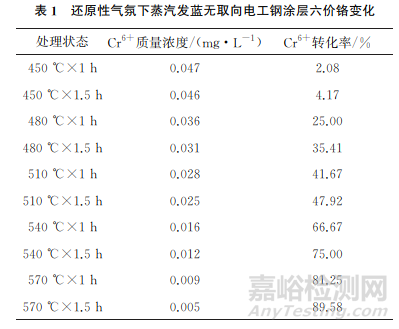

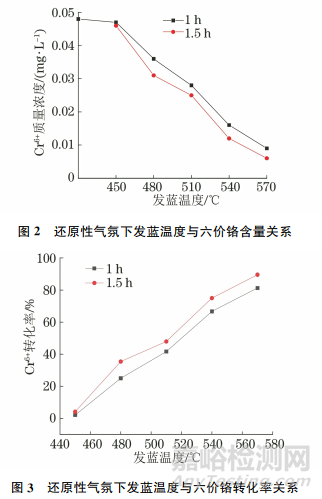

采用分光光度計對還原性氣氛下不同蒸汽發藍工藝的無取向電工鋼涂層中六價鉻含量進行了測試，結果如表1所示。還原性氣氛下發藍溫度與六價鉻含量、轉化率關系如圖2，3所示，由圖2，3及表1可知：在還原性氣氛下，經不同蒸汽發藍工藝處理后，六價鉻含量均呈現不同程度的降低，隨著蒸汽發藍溫度的升高，六價鉻含量降低幅度增大，在相同蒸汽發藍溫度下，隨發藍時間的延長，六價鉻含量減少；經450℃蒸汽發藍1h及1.5h，六價鉻含量基本不變，轉化率僅為2.08%，但隨著蒸汽發藍溫度升高至570℃，發藍時間為1.5h，其六價鉻質量濃度由0.048mg/L降至 0.005mg/L，約為原來的1/10，轉化率達到了89.58%。因此，在該氣氛條件下，蒸汽發藍處理工藝不會造成無取向電工鋼涂層中六價鉻含量的升高。
分析認為，在實際涂層烘烤固化過程中，涂料中的六價鉻與還原劑發生氧化還原反應，氧化還原反應屬于動力學過程，由溫度和時間來決定反應的程度。生產線的標準生產速率約為120m/min，固化工藝時間較短，一般為10~15s，固化溫度為450~570℃，發生不完全氧化還原反應，故認為在固化完成后，涂層中存在未完全轉化的六價鉻(質量濃度為0.048mg/L)。蒸汽發藍處理時，一方面，水蒸氣和CO2雖有一定的弱氧化性，但其不足以將試樣中三價鉻氧化成六價鉻；另一方面，在還原性氣氛中進行較高溫度(>480℃)的蒸汽處理時，該溫度下三價鉻的穩定性較六價鉻強，六價鉻有向三價鉻轉化的趨勢，有試驗證明，即使在無還原劑的條件下，鉻酸鎂中的六價鉻在較高的溫度下，也會自發轉化為三價鉻。因此，隨著溫度的升高，六價鉻向三價鉻轉化的驅動力變大，反應速率加快，發藍溫度越高，六價鉻含量越低。
2.2 惰性氣體氣氛下發藍工藝對六價鉻的影響

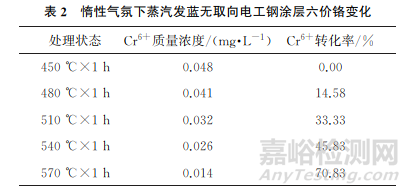

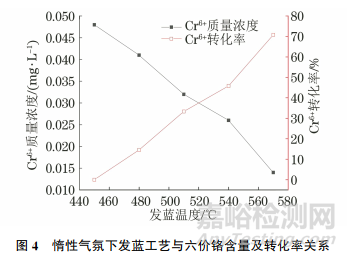

采用分光光度計對惰性氣體氣氛下(N2氣氛)不同蒸汽發藍工藝條件無取向電工鋼涂層中六價鉻含量進行了測試，結果如表2所示。惰性氣氛下發藍工藝與六價鉻含量及轉化率關系如圖4所示。
由圖4及表2可知：在純N2氣氛條件下，當蒸汽發藍溫度升高到480℃時，六價鉻的質量濃度開始減少，由0.048mg/L減少至0.041mg/L，轉化率為14.58%；當發藍溫度升高到570℃時，六價鉻的轉化率為70.83%，轉化率達到最大?？傮w上看，隨著發藍溫度的升高，六價鉻質量濃度降低。分析認為，對無取向硅鋼涂層烘烤固化后，在氮氣氣氛下進行蒸氣發藍處理時，水蒸氣雖有一定的弱氧化性，但在高溫條件下六價鉻有向低價態鉻轉化的趨勢，其氧化性不足以將三價鉻氧化成六價鉻，即在惰性氣體條件下進行較高的發藍溫度處理，也可以促進六價鉻的轉化，使六價鉻含量降低，不會使六價鉻質量濃度升高。
2.3 發藍氣氛對六價鉻轉化率的影響

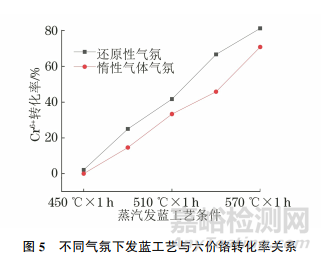

無取向電工鋼在兩種不同氣氛條件下，經不同發藍工藝處理后，涂層中六價鉻轉化率變化曲線如圖5所示。由圖5可知：與烘烤固化態的試樣相比，在兩種不同氣氛條件下，經不同蒸汽發藍工藝處理后，六價鉻的轉化率均呈現不同程度的上升趨勢，發藍溫度較低，涂層中六價鉻含量轉化率較低，六價鉻基本未發生轉變，但隨著蒸汽發藍溫度的升高，六價鉻的轉化率逐漸升高。
當發藍溫度和時間相同時，在還原性氣氛下，六價鉻的轉化率均大于氮氣氣氛下六價鉻的轉化率，在較低溫度下(450℃)發藍，在純N2氣氛下，六價鉻沒有發生轉變，而在還原性氣氛下，六價鉻已經開始轉化為低價態的鉻，而隨著溫度的升高，在540℃，六價鉻轉化率的差值達到最大值，兩者的轉化率相差20.84%，而隨著溫度的進一步升高，兩者的轉化率差值縮小。上述結果說明，與惰性氣氛下相比，在還原性氣氛的作用下，六價鉻被還原的反應速率更快，導致六價鉻的轉化率升高，硅鋼片中六價鉻的含量明顯降低，在較低的發藍溫度下，兩者的轉化率相差不大。在較高溫度下，兩者的轉化率相差較大。
3、結論
(1)對烘烤固化后的無取向電工鋼在還原性氣氛和純N2氣氛下進行蒸汽發藍處理，其涂層中的六價鉻含量均降低，隨著蒸汽發藍溫度的升高，六價鉻含量減少，六價鉻的轉化率升高。在還原性氣氛和相同發藍溫度下，隨著發藍處理時間的延長，六價鉻含量下降，轉化率升高。
(2)在相同蒸汽發藍工藝條件下，與惰性氣氛相比較，在還原性氣氛條件下，六價鉻的轉化率較高。
(3)在較低的發藍溫度條件下，六價鉻轉化率較低，含量下降不明顯，故對于鉻酸鎂絕緣涂料，要徹底解決六價鉻含量超標的問題，必須使材料在固化時的六價鉻含量低于環保要求。
作者：黃飛1，王永強2
單位：1.國家鋼鐵及制品質量檢驗檢測中心；
2.安徽工業大學 材料科學與工程學院
來源：《理化檢驗-物理化學》2023年第8期
