用于因子篩選研究的設計
用于因子篩選研究的設計類型主要包括：完全析因設計，部分析因設計和Plackett-Burman設計。
完全析因設計
Fisher針對一次一因子實驗法（OFAT）的缺點提出析因?qū)嶒?yàn)法，很簡單，也很容易想到的一個設計就是將所有因子的所有水平的所有組合都至少進行一次實驗，這就是完全析因設計。
完全析因設計包含了所有的組合，因此，可以估計出所有的主效應和所有的各階交互效應。同時也以為完全析因設計包含了所有的組合，所需要的實驗總次數也較多，所以，在因子個數不是太多（一般小于5），并且需要考慮交互效應時，可以選擇完全析因設計。
基于完全析因設計的定義不難計算，k個因子，每個因子研究2個水平，則總實驗數為2k。k個因子，每個因子研究3個水平，則總實驗數為3k。完全析因設計的總實驗數隨著因子個數，隨著因子水平數目的增長而呈指數級增長。
實踐證明，2水平的實驗設計在實際應用中已經足夠，如果加上中心點，在一定程度上可以代替3水平的實驗，而且分析時簡明易行，現在已經普遍使用。
我們一般將這種k個因子的2水平完全析因設計記為2k實驗。實際應用中，使用的完全析因設計則普遍為（2k+中心點）的設計方式。
根據2k完全析因設計的設計表，不難發現這種設計本質上一種正交設計。我們后面會解釋這種正交設計的優點所在。
部分析因設計
完全析因設計，計算只進行2水平的2k實驗，我們也不難發現，總實驗數隨著因子個數的增加而急劇增加。比如5個因子需要32次實驗，6個因子則需要64次實驗。
如果我們仔細的分析所獲的結果，建立的6因子回歸方程中，估計的主效應項有6個，二階交互效應項有15個，三階交互效應項有20個……，除了主效應，二階交互效應項外，有42項是三階和三階以上的交互效應項，這些效應項我們一般認為已經沒有具體的物料意義。
所以，我們自然會提出一個問題，能不能少做一些實驗，但是又能估計出主效應項和二階交互項呢？答案是可以的。部分析因設計就是這樣的設計類型。
我們?cè)谕耆鲆蛟O(shè)計的所有實驗中選擇1/2，1/4甚至1/8部分等等實驗來進行，大大減少了總實驗次數。但是，任何“努力”的舍棄都要付出代價。部分析因設計的代價就是混淆。

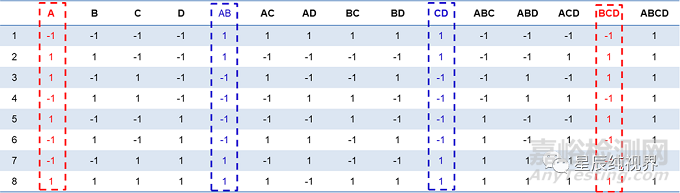

由于總實驗次數的減少，能夠估計的效應項數目也會減少，這樣就造成了不同效應項之間的混淆。在部分析因設計中，一些效應項與其他效應項已經無法分開，計算出來的效應項是兩者的總和。只不過，如果發生混淆的是主效應項和高階效應項，沒有物理意義的高階效應項可以忽略，那還可以認為主效應項是可估計的。能夠幫助我們估計主效應項和二階交互項的部分析因設計依然是可以選擇使用的。
Plackett-Burman設計
Plackett-Burman設計是實驗次數最少的另一類因子篩選研究所用的設計類型。一般如果實驗經費特別昂貴，或者實驗原料極其難以獲得，那么節省每一次實驗都是有價值的。

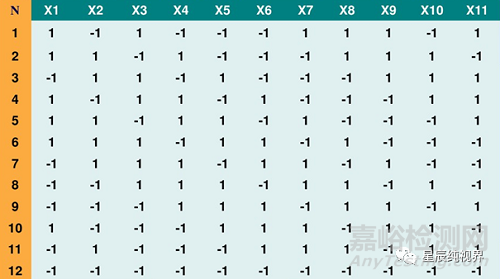

Plackett-Burman設計也是一種正交設計，只不過此時總實驗次數不是2k，而是4的整數倍。所以，Plackett-Burman設計就是所有恰為4的整數倍的n情況下給出的設計，比較有用的是n=12，20，24……的設計，常記為L(zhǎng)n。下圖是一個L12的Plackett-Burman設計表。
L12的Plackett-Burman設計，在12次實驗中最多可安排11個因子，因此節省實驗次數上還是很有優勢的，但是致命的缺點是，這種設計的只能分析主效應，因?yàn)橹餍?yīng)項與二階交互項是混淆的，如果存在顯著的二階交互項，則會導致主效應項也不能得到準確的分析。
Plackett-Burman設計只能用于因子篩選研究，不到萬不得已，一般不采用此方法。
用于因子回歸研究的設計類型
用于因子回歸研究的設計類型主要包括：完全析因設計、中心復合設計和Box-Behnken設計。完全析因設計只能用于擬合線性模型，中心復合設計和Box-Behnken設計則可以用于擬合含有二次項的曲率模型。
完全析因設計
完全析因設計也可以用于因子回歸研究，即用于確定Y與X的關系式，找出Y對于X的回歸方程。完全析因設計只能擬合與Y與X的線性模型關系式，不過加了中心點的完全析因設計可以幫助判斷模型中的彎曲效應是否顯著。
如果模型中的沒有彎曲的趨勢，那么線性回歸模型則已經足夠，即無需再多做實驗。但是如果發現模型中有彎曲的趨勢，那么最好的做法是擬合一個含有二次項的回歸方程，這時就需要在增加一些實驗點來解析模型的二次項，這就需要下面所介紹的響應曲面方法了（中心復合設計或者Box-Behnken設計）。
關于完全析因設計的內容在上面章節已經介紹，這里就不再重復贅述了。
中心復合設計（Central Composite Design，CCD）

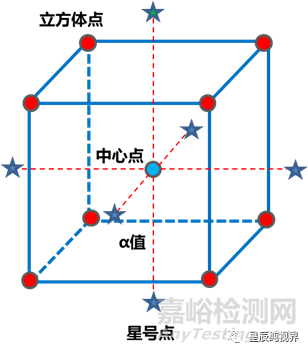

中心復合設計是在完全析因設計的基礎上，通過增補實驗點來合成的。中心復合設計的整個實驗由下面三部分的實驗點構成（按照下面坐標）：
（1）立方體點（Cube Point）或者角點（Corner Point），各點坐標皆為1或者-1，這就是完全析因?qū)嶒?yàn)設計中的實驗點；共有2k個實驗點；
（2）中心點（Center Point），同完全析因設計，各點的坐標皆為0；
（3）星號點（Star Point）或者軸點（Axial Point），需要增補的實驗點，除一個因子的坐標為±α之外，其余因子的坐標皆為0。共有2k個實驗點；
所以，中心復合設計的總實驗數為（2k+2K+中心點）。
中心復合設計在完全析因設計的基礎上進行，如果因子水平不變，那么前面完全析因設計的實驗數據就可以直接用中心復合設計上，而不需要再額外的重復完全析因設計的實驗，這種能力利用前面實驗數據的策略就是“序貫實驗”策略。

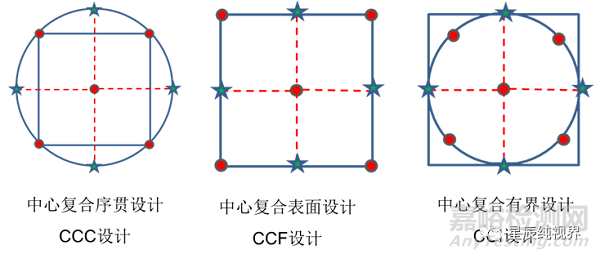

根據星號點的α取值的不同，中心復合設計又可分為中心復合序貫設計（Central CompositeCircumscribed Design，CCC），中心復合表面設計（Central Composite Face-centeredDesign，CCF）和中心復合有界設計（Central Composite Inscribed Design，CCI）。后續我們會介紹這三種CCD設計的區別和不同。
Box-Behnken設計
Box-Behnken設計是另外一種響應曲面設計，它是將所有的因子的實驗點設計安排在棱的中點上。三因子的Box-Behnken設計如下圖。
Box-Behnken設計的總實驗點數要比CCD少。Box-Behnken設計最適合的是在立方體角點（所有因子高水平或者低水平的組合）無法獲得響應數據時。
不過，Box-Behnken設計的缺點是失去了序貫性，前面完全析因設計的實驗數據無法利用，而后續的Box-Behnken設計也無法使用前面的Box-Behnken設計實驗數據，也就是每批次的實驗都需要重新做。
因此，除非有特別情況（角點數據無法獲得），或者極端重視實驗次數時，否則通常不會優先選擇Box-Behnken設計。
用于穩健性研究的設計類型
用于穩健性研究的設計，一般也稱為穩健參數設計（Robust Parameter Design），它是通過選擇可控因子的水平組合來減少一個系統或者過程對噪音變化的敏感性，從而達到減少系統波動的目的。
大家都知道，輸入變量（因子）有兩類：可控因子和噪聲因子。響應變量會受到兩類因子的影響。如何才能減少響應變量的誤差呢？很自然的想法是減少噪聲的誤差，但是這通常需要付出較高的經濟代價。
穩健參數設計則是另外一種更好的策略選擇。這種策略是通過探索可控因子與噪聲因子間的交互作用，從而用改變可控因子的水平組合的辦法來減少響應變量的誤差，因?yàn)榭煽匾蜃痈菀赘淖?，這種方法更經濟，更方便。
如果可控因子本身會受到噪音的影響而發生波動，那么響應變量與這個可控因子的關系則是非線性的，那么我們就可以選擇斜率較小的平坦區域從而使響應變量的誤差減小。這種方法本質是通過選擇參數的最佳設置來尋求減小響應變量的誤差，因此被稱為參數設計。

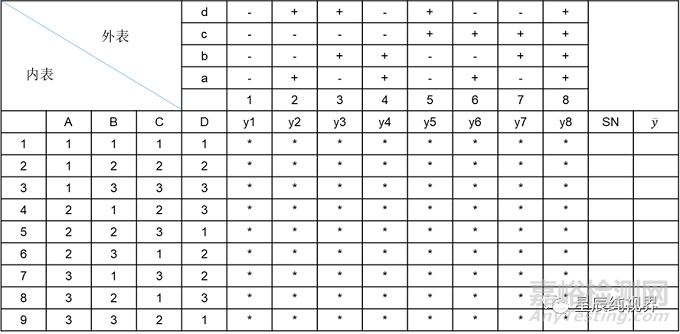

使用乘積表進行位置-散度建模的方法是目前最通用的做法。
乘積包括內表和外表兩部分。內表（InterArray）是為了考察可控各因子的不同水平搭配的效果，是用來安排可控因子的，通常用全因子設計或者部分因子設計進行，也稱為控制表（Control Array）。
外表（Outer Array）是未來考察噪聲因子的效應，要對內表中的每個實驗條件安排一個噪聲表（Noise Array）。這樣做，相當于內表中的每個水平組合與噪聲表中的所有組合相乘構成一個乘積表（直積表），也稱為內外表（Inter-outer Array）。
如果內表和外表的實驗次數分別為n1和n2，那么乘積表的總實驗次數為n=n1*n2
用于混料研究的設計類型
在生物藥物工藝開發中，有時候需要研究一些配方配比的問題，比如培養基配方，一般由多種成分按照相應的比率制作而成，混料中所有的成分或者分量之和總是為1，這種類型的實驗設計稱為混料設計，p個因子的混料設計一般稱為p維混料設計。
混料設計根據實驗區域內選點方法的不同，可以分為單純形質心法設計、單純形格點法設計和極端頂點法設計。
單純形質心法
在p個因子的混料設計問題中，單純形質心法的基本思想是：實驗點由下列p批點組成。
第一批：各個頂點，共p個實驗點；
第二批：每?jī)蓚€(gè)頂點的質心，共（p（p-1）/2）個實驗點；
第三批：每三個頂點的質心，共（p（P-1）(p-2）/3!)個實驗點；
……總之，p批點共計有2p-1個實驗點。
單純形格點法

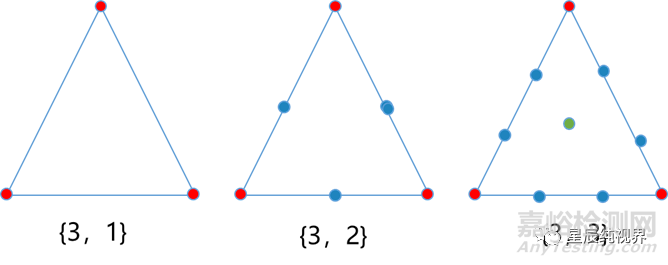

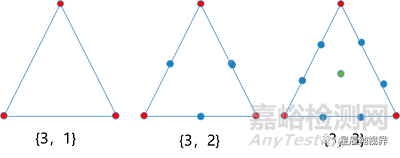

以平面三角形坐標系來說，等邊三角形的每一遍分為相等的d段，過這些分點做平行于三角形底邊的線，就可以形成三線坐標的格點網絡，這里的d稱為個格度。單純形格點法的基本思想就是講全部格子點集內的每個點依次選中，來作為實驗點。
因此，單純形格點法中的格子點是由維數和格度兩個參數給定的，此格子點集記為{p，d}。d=1，可以擬合線性方程；d=2，可以擬合二次方程；d=3，可以擬合三次方程；所以，通常到格度為3就足夠了。
極端頂點法

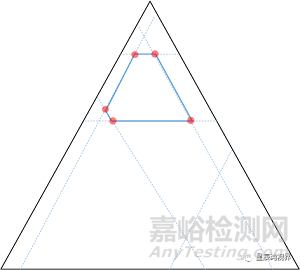

在很多實際的混料設計問題中，各個分量常常要受到上下界的限制，各分量之間還有一些約束條件需要滿足，對這類問題有一種簡便的方法，即極端頂點設計法。各個限制平面的交點處稱為極端頂點。
