引 言
電泳過程中磷化層和電泳層成膜質量不僅決定了車身的防腐性能，同時還對涂裝中面漆車身的外觀有著至關重要的影響?？梢哉f，電泳車身質量是汽車整車物化性質的重要組成部份。因此，嚴格控制電泳漆膜質量是前處理-電泳線工藝的重點工作。電泳漆膜顆粒、纖維、溢膠等質量問題是目前行業內面臨的共性問題，而這些又主要由生產過程中的雜質影響?？紤]到前處理電泳線各槽體區域相對封閉，外部污染源進入槽體機會較少，在電泳過程中雜質主要由白車身帶入槽體，是污染前處理電泳線各槽體槽液的重要原因之一。提升前處理白車身潔凈度進而減少污染物的帶入量，能夠顯著降低員工打磨工作量，改善成品車外觀質量。因此，本文主要針對白車身帶入雜質進行分析，對各因素從源頭進行嚴格防治、改善和解決，這對于控制電泳質量的良性循環具有良好的參考意義。
檢測分析結果顯示，由焊裝進入涂裝車間的車身潔凈度影響因素包括焊球、油脂、涂膠溢膠、灰塵等，此類影響因素的產生受到人、機、料、法、環等各方面影響。陳磊、李平等人分別針對電泳漆膜缺陷類型進行分析，結果表明：由于焊接工藝影響直接或間接導致的缺陷分別占比40%和81%，纖維分別占比18%和4%，考慮焊裝膠的影響，此影響因素占比高達到39%。為此，應該重點關注鐵屑，焊裝膠，纖維等影響因素，嚴格控制此類影響因素能夠顯著提升車身電泳漆膜質量。圖1和圖2匯總了某段時間兩款車型白車身潔凈度質量和車身前蓋顆粒狀態變化趨勢，可見漆膜質量與潔凈度正相關。結合前處理-電泳段清潔容量和電泳質量要求，公司嚴格制定白車身潔凈度工藝標準，執行潔凈度降低計劃，白車身潔凈度管控標準調整為低于5g/臺。本研究針對不同白車身影響因素和缺陷類型進行總結分析。

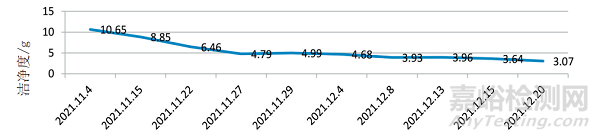

圖1 白車身潔凈度管控變化趨勢

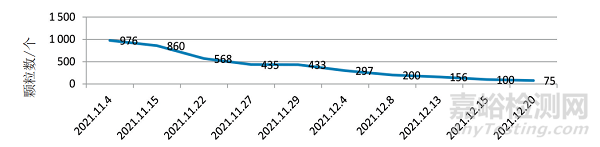

圖2 車身前蓋顆粒狀態變化趨勢
1、白車身潔凈度影響因素
1.1焊球、焊渣
焊球、焊渣一直都是白車身主要污染物，因焊球、焊屑導致的電泳漆膜缺陷數量也一直是占比最高，焊球、焊屑產生的最常見的質量缺陷為電泳漆膜顆粒，也是造成電泳漆膜表面粗糙度增加的主要原因之一。圖3與圖4就是典型的因焊球、焊屑導致的電泳漆膜顆粒缺陷。
圖3 焊球?qū)е碌碾娪酒崮ゎw粒
圖4 焊屑導致的電泳漆膜顆粒
從實際的生產過程統計來看，焊渣、焊球的粒徑存在一定的差異。根據生產線工藝的不同，一般都會使用不同精度的過濾袋進行過濾。像洪流、預脫脂、脫脂等槽體的過濾裝置能過濾大部份的焊球、焊屑。但同時，一些細小粒徑的焊球、焊屑會透過過濾袋，在槽體內沉積，并隨著槽體內循環吸附于車身表面和縫隙，隨車身進入后序工藝，造成硅烷、電泳等槽體污染，進而形成電泳顆粒等質量缺陷。此類缺陷一般采用400或600砂紙等低目數砂紙進行打磨處理，但會導致打磨區域電泳粗糙度的增加，進而影響后續中面涂工序的車身質量（比如車身短波），若需要重打磨，往往會打磨至漏鐵，這對于車身防腐造成嚴重影響。
1.2油脂
白車身潔凈度的另一個重要因素是油脂。一般而言，考慮到防腐等目的，白車身在沖壓前及沖壓的過程中都會使用了防銹油、拉延油等進行處理。在焊裝車間，并不會對上述油脂進行專門的處理，因此，進入涂裝車間進行生產的車身會存在較多的油污（見圖5），這對涂裝的除油提出了較高的要求。

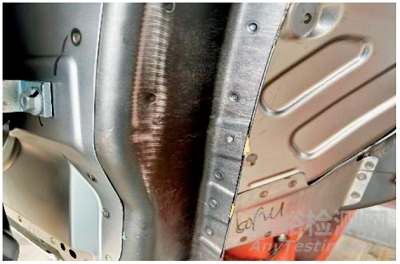

圖5白車身內板油污
常見的汽車涂裝生產線，一般會在前處理線配備預脫脂、脫脂工序，通過在槽液中添加脫脂劑、發泡劑等藥劑，對白車身油脂進行皂化以達到除油的效果。若除油不徹底，油脂會隨車身夾帶至后續工序，進而污染槽體。同時，在油脂的作用下，電泳過程中油污附著的地方會影響漆膜生成，進而導致上漆不良或電泳縮孔等質量問題。電泳縮孔往往需要進行重打磨處理，對車身的防腐也會造成一定的影響。
1.3溢膠
白車身溢膠主要來自于焊裝車間，焊裝涂膠按功能主要分為結構膠、減震膠、密封膠，折邊膠等，各類涂膠的應用確保了車身的密封性，同時提升了車身的整體結構強度，為汽車提供了密封性、減震性等功能。但目前的涂膠工藝還存在較多缺陷，無論是機器人還是人工，都無法對噴膠量和涂膠位置等做到精確控制，現場常以涂膠上限確保符合工藝要求。若涂膠偏少，則會造成空腔存液，后續電泳烘干過程中造成電泳二次流痕等問題，同時，滾邊等工藝易造成膠體溢出。

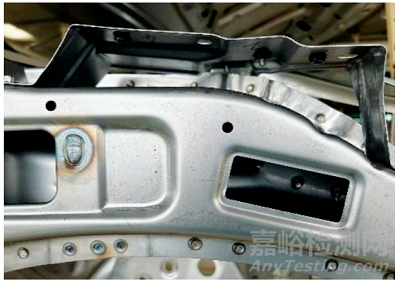

圖6白車身溢膠
溢膠會造成電泳車身局部電泳漆上膜不良或堵件安裝孔位堵塞。因此，白車身溢膠也是影響其潔凈度的重要原因。同時，由于白車身的涂膠一般未經過烘干，在進入涂裝車間前處理電泳線后，由于各槽體的噴淋壓力較大，會對溢膠部位進行沖刷，導致膠體掉落至槽體內，在后續的生產過程中，附著在車上而形成大塊的電泳渣等，后續電泳打磨等工序需要花費較大的精力進行打磨、補噴防銹底漆等。
1.4纖維、灰塵
白車身在行進的過程中，環境中的灰塵、纖維等易沾染環境灰塵，纖維會掉落至車身，在油脂的粘附下難以脫落。此外，沖壓、焊裝工作人員衣服，手套，清理工具也會產生纖維、灰塵并掉落及吸附至白車身中。纖維、灰塵雖然在白車身的污染源中占比相對較少，但依然會造成電泳漆膜纖維、顆粒等質量缺陷，也涉及到砂紙的打磨。
以上從白車身的生產工藝過程，梳理了白車身的主要污染物。以白車身預處理工序?yàn)榭刂乒?jié)點，首先通過分析各缺陷產生原因，對各影響因素產生根源制定相應的改善措施，達到白車身污染物的防治與改善目的。以白車身表面可擦拭的污染物質量總和＜5 g為控制標準。通過改善涂裝車間預處理的清潔能力，主要針對重點區域清理，規范清理過程和要素，實現槽體雜質清除量≥污染物帶入量，提升車身表面電泳質量。
2、產生來源和預防措施
2.1焊球、焊渣、鐵屑
產生來源：
（1）沖壓件加工中，由于未達到工藝和質量要求，焊渣進行打磨后鐵屑飛濺至工件上；
（2）焊裝車間中，焊接過程中產生的飛濺焊渣會掉落在車身的內倉和空腔中；
（3）對于未達到焊裝質量要求的焊點，或者焊接過程中產生的應力集中造成的局部變形需要進行打磨；
（4）車門鉸鏈等結構相對位移區域會相互磨損，產生碎屑和漆渣；
（5）鋼板縫、焊縫區域以及其他難以清理的雜質容易積存。
解決及優化措施：
（1）為了減少打磨量并及時清理，需要保持模具的潔凈度，避免鐵屑造成的沖壓件二次缺陷；
（2）定期更換焊鉗滑塊，避免大量飛濺焊渣；
（3）提升沖壓件的精度，避免匹配性差造成的焊接鐵屑增加；
（4）提升沖壓件的精度，避免匹配性差造成的焊接鐵屑增加；
（5）在焊裝指定區域安裝吸塵器、壓縮空氣等清理工具，并將潔凈度檢查納入作業指導方案；
（6）優化車身清潔計劃，避免重復、無效清理；
（7）優化車身瀝液孔位，便于焊裝焊渣、鐵屑清理及后續涂裝工藝瀝水；
（8）針對焊接過程中的飛濺焊渣問題，可以通過優化焊接工藝參數和使用適當?shù)谋Ｗo(hù)設備來減少飛濺的產生；
（9）涂裝車間可在洪流水洗（或預備水洗）、預備脫脂、脫脂等工裝安裝磁性過濾器或者懸液分離器，提升對槽液的過濾效果，提升槽液清潔度；
（10）可在電泳前各槽體底部及兩側、副槽底部等防止磁棒，吸附槽液中焊球、焊屑，通過人工使用高壓水槍的方式，定期對磁棒進行清洗、更換；
（11）提升電泳前各槽體過濾袋精度，提升過濾效果，但此方法會增加過濾袋的用量；
（12）加大洪流水洗、水洗1、水洗2等水洗槽體換水及清洗的頻次，通過排放掉污染嚴重的槽液，減少對后工序槽液的污染。
2.2油脂
產生來源：
（1）沖壓車間加工過程中，會使用到潤滑油、拉延油等油品用于改善沖壓成型狀態；
（2）白車身板材在運送及保存的過程中，為了避免生銹，會在上面刷涂一層防銹油。
解決及優化措施：
（1）選用可清洗性較好的加工用油；
（2）優化運輸、保存的環境，降低環境相對濕度，盡可能減少防銹油的用量；
（3）根據涂裝車間的清洗能力和工藝特性，進行油品選擇及制定用油標準；
（4）提升涂裝預脫脂、主脫脂的游離堿度，提升槽液溫度，縮短槽液更新周期；
（5）使用鍍鋅鋼板替代冷軋鋼板，降低運輸、保存、沖壓過程中的用油量。
2.3涂膠溢膠
產生來源：
（1）裝配零件匹配若存在不良，板材縫隙較大或擠壓會造成涂膠偏少或溢出；
（2）由于膠體粘附性問題，造成涂膠缺陷；
（3）手動涂膠過程中，未能準確控制膠量及涂膠位置。
解決及優化措施：
（1）優化自動涂膠的路徑和準確度；
（2）提升設備穩定性，優化員工可操作性；
（3）保證板材的表面潔凈度，避免膠體粘附問題；
（4）保證焊件尺寸和精度的情況下，優化裝配作業。
2.4纖維、灰塵
產生來源：
（1）作業環境中的塵土、打磨灰、纖維等污染物；
（2）工作人員衣服、鞋底灰塵帶入；
（3）擦布、拖把等清理工具掉落等。
解決及優化措施：
（1）定期更換車間循環空調過濾網；
（2）定時針對產線表面、生產工具等清理；
（3）完善保潔工作和檢查制度，對于現場問題及時反饋處理；
（4）將清理工位進行隔離，避免污染物的二次污染；
（5）定期維護通風系統，定期更換過濾器。
3、車身預清理措施
3.1重點區域清潔
針對白車身潔凈度，本研究分別制定了上述相關措施，但若能在涂裝預清理工位對白車身的入涂質量進行管控，無疑是最經濟、最有效的方式。預清理工位作為涂裝車間的門戶，也是涂裝車間第一道質量控制點，在預清理工位對白車身潔凈度進行管控及處理，一方面可以提升車身電泳后的總體質量，另一方面也能減輕涂裝前處理電泳線對白車身污染物的處理壓力。一般來說，目前各大車企都會在預清理工位增加人工對車身表面重點區域的清理作業。常見的方式包括氣槍吹掃、黏性布擦拭、吸塵器吸附等。以進一步控制白車身潔凈度，減少雜質帶入量，從實際的白車身潔凈度的統計來看，重點清潔的區域包括以下幾個部位：前蓋，兩側車門，兩側車門鉸鏈區域，后蓋，頂蓋，頂蓋流水槽。上述部位均為白車身外表面，一般僅需通過擦布單方向沿區域清理進行手工擦拭即可，通過定時定量更換擦布，提升清潔質量。此外，像前蓋流水槽和發動機內艙區、前后地板等區域相對封閉，且焊縫較多，焊縫內的焊渣、鐵屑很難通過黏性布進行擦拭的方式進行處理，可通過壓縮空氣吹掃配合吸塵器吸附的方式進行處理。
3.2注意事項
對于預清理工位對白車身的清潔工作，在實際的操作過程中，應當注意避免清潔過程中因?yàn)椴僮骷白鳂I(yè)方式不當導致的二次污染產生。比如，在清潔過程中，使用黏性布擦拭時經常會出現很多細小纖維，影響漆膜的質量。因此，在實際的操作作業過程中，員工需要注意避免車身邊緣與黏性擦布直接剮蹭，從而減少綁帶、擦布產生的細小纖維。同時，在對白車身大頂進行清潔的過程中，還需要特別注意車頂流水槽及螺柱等位置，避免擦拭布碎屑掉落。這些細節問題看似微小，但對于車身漆膜的質量和外觀卻具有重要影響，需要引起足夠的重視和關注。最后，由于白車身未經過涂裝，內外板存在較多尖銳、鋒利等邊緣，因此，在預清理工位對白車身進行清潔的過程中，一定要佩戴好安全帽、防割手套、口罩等勞保用品，避免作業過程中，員工被刺傷、割傷等。
4、結 語
電泳漆膜是汽車車身表面涂裝過程中最為重要的一道工序，其質量直接影響到后續整個車身涂裝質量和車身外觀的美觀度。然而，電泳漆膜缺陷的出現卻常常給涂裝的生產帶來不小的困擾。白車身雜質是電泳漆膜缺陷的重要污染來源，而其影響因素眾多，因此需要對雜質和缺陷影響因素進行全方位優化和改善。白車身潔凈度不僅受到生產環節、工藝流程、操作技能等方面的影響，還與原材料的質量、倉儲條件、物流運輸?shù)确矫嫦⑾⑾嚓P(guān)。因此，需要從多個角度對白車身的潔凈度進行改善?？傊?，優化白車身潔凈度是防治電泳漆膜缺陷的重要措施之一。只有全方位進行優化和改善，從根源上預防和解決問題，才能保證電泳漆膜質量的穩定和可靠。
本研究針對白車身積極度的提升提出的改善建議，是基于作者長期從事涂裝前處理電泳工藝管理的作經驗進行展開，但由于不同廠家的生產工藝存在差異，因此無法面面俱到，同時，上述措施由于工藝上的差異，在實際的執行過程中的效果可能會出現差異。
作者 | 賴云飛，李文博，李文鵬，等（合眾新能源汽車股份有限公司，浙江桐鄉 214500）
