“例行檢驗時需要對Ⅰ類電器的Ⅱ結構進行電器強度試驗嗎？”，這個問題在電器產品認證工廠檢查時常會引起爭論，本文試談談個人的看法，供電器生產企業和檢查員參考。
Ⅰ類電器是比較常見的電器類型，要搞清楚例行檢驗時是否需要對Ⅰ類電器的Ⅱ類結構進行電氣強度試驗這個問題，我們首先要搞清楚什么是Ⅰ類電器的Ⅱ類結構。
根據GB 4706.1《家用和類似用途電器的安全 第1部分：通用要求》給出的定義：
Ⅰ類電器是指其電擊防護不僅依靠基本絕緣而且包括一個附加安全防護措施的器具。其防護措施是將易觸及的導電部件連接到設施固定布線中的接地保護導體上，以使得萬一基本絕緣失效，易觸及的導電部件不會帶電（GB 4706.1-2005 3.3.9）。
Ⅱ類結構是指器具中依賴于雙重絕緣或加強絕緣來提供對電擊的防護的某一部分（GB 4706.1-2005 3.3.11）。
Ⅰ類電器中的易觸及的導電部件既可以通過連接到設施固定布線中的接地保護導體上來防止帶電，也可以通過雙重絕緣或加強絕緣來提供對電擊的防護。通過后者來提供防護時，這種結構就是Ⅰ類電器的Ⅱ類結構。
二、例行檢驗時需要對Ⅰ類電器的Ⅱ類結構進行電氣強度試驗的“理論依據”
有的檢查員要求企業在例行檢驗時對Ⅰ類電器的Ⅱ結構進行電氣強度試驗，其“理論依據”是產品實施細則中規定了電氣強度試驗項目為例行檢驗項目，按照標準的要求，需要對Ⅰ類電器的Ⅱ類結構進行電氣強度試驗。
以家用電器為例，GB 4706.1-2005 13.3規定，在進行電氣強度試驗時，“試驗電壓施加在帶電部件和易觸及部件之間，非金屬部件用金屬箔覆蓋”。
因此，在電氣強度例行檢驗時，需要對Ⅰ類電器的Ⅱ類結構進行試驗，當易觸及部件為非金屬件時，非金屬件還要用面積為20cm╳10cm金屬箔（模擬手掌大?。└采w。
三、例行檢驗時不一定要對Ⅰ類電器的Ⅱ類結構進行電氣強度試驗的“理論依據”
也有的檢查員認為，企業在例行檢驗時不一定要對Ⅰ類電器的Ⅱ結構進行電氣強度試驗，其“理論依據”是，產品實施細則中有相關規定。
以威凱認證檢測有限公司組織編寫的CVC-C01-01:2017《強制性產品認證實施細則 家用和類似用途設備》為例，該《實施細則》在“附件4：工廠專業類別及工廠質量控制檢測要求”中明確了電氣強度例行檢驗采用“附錄中方法一”進行試驗。
“方法一”規定，例行檢驗進行電氣強度試驗時，“施加試驗電壓的部分”為“帶電部件和通過下述絕緣方式進行隔離的易觸及金屬部件之間：
——僅用基本絕緣隔離的
——用加強絕緣或雙重絕緣隔離的”
其中還有個注釋：“對于0類器具不需進行此項試驗，對于0Ⅰ、Ⅰ類器具中的Ⅱ類結構部件，如果認為不合適則不需進行此項試驗”。

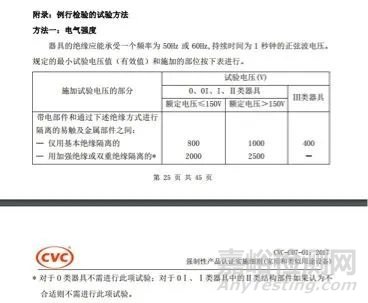

該段文字的截圖如下：
需要指出的是，GB 4706.1關于電氣強度試驗，在標準正文中描述的型式試驗方法和附錄A中描述的例行檢驗方法是有較多差異的，不僅有試驗電壓值、試驗時間、試驗時的跳閘電流有區別，施加電壓的部位也有區別。
型式試驗時，試驗電壓施加在帶電部件和易觸及部件之間，而例行檢驗時，試驗電壓施加在帶電部件和易觸及金屬部件之間，當易觸及部件為非金屬件時，是沒有必要在帶電部件和易觸及的非金屬件之間進行電氣強度試驗的。
特別是常見有人在對易觸及的非金屬件進行電氣強度試驗時并未用金屬箔覆蓋，則更不可取，以點代面，既放寬了試驗條件，還容易劃傷產品的外殼。
其實，“方法一”也是有標準出處的。那就是GB 4706.1-2005 附錄A（資料性附錄）“例行試驗”A.2“電氣強度試驗”。
四、Ⅱ類結構擊穿風險的防患
綜上所述，雖然電氣強度例行檢驗時，不需要在帶電部件和易觸及非金屬件之間進行試驗，甚至在帶電部件和用加強絕緣或雙重絕緣隔離的易觸及金屬部件之間也不一定要進行試驗。但是，并不意味著Ⅱ類結構沒有在進行電氣強度試驗時擊穿的風險，在家用電器產品國家監督抽查活動中，時不時就會有Ⅰ類電器的Ⅱ類結構進行電氣強度試驗時出現擊穿現象。
為了防患Ⅱ類結構擊穿的風險，作為電器的生產企業有必要采取一定的措施，比如：
1、對生產的電器成品進行批抽檢，抽檢時嚴格按照標準正文中的試驗要求對成品進行電氣強度試驗；
2、定期將產品送權威檢測機構對產品進行型式試驗或確認檢驗；
3、自行組織生產成品用的易觸及非金屬部件的企業，從人、機、料、法、環、測等方面制定相關生產過程的作業指導書，并嚴格按照作業指導書的要求進行生產；
4、從供方采購成品用的易觸及非金屬部件的企業，應對供方的質量保證能力進行充分的評價，選擇質量保證能力完善的供方。
