一、前言
為了滿足部分用戶的特殊需求，市面上有一種DIY鍵盤的產品，有人稱為客制化鍵盤，雖然大部分其實也只是不同配列的套件，玩家只需要自己簡單裝上軸體與鍵帽即可，對于功能其實并沒有太多的差異。對于電子產品愛好者，一直想了解品牌的量產鍵盤與半成品鍵盤的EMC差異。
如今鍵圈也不再是Cherry MX的黑、紅、茶、青四大神器時代，國產量產的TTC、凱華、佳達隆早已是市面上的量產與大部分客制化的群體的選擇，加上更豐富的配列與無線連接方式，現在同價位能選擇的選項非常多，本次測試從市面上找到300元內的量產與半成品套件對其EMC的輻射進行對比，看看沒了品牌量產上市所必需要的EMC要求，半成品到底能不能符合EMC規范。
二、套件描述
本次測試從市面上買到的套件是比較流行的980配列，使用了凱華的可插拔軸座，支持有線、2.4G無線與藍牙連接，并且還有10000mA（5000mA*2）的電池，當然因?yàn)槭前氤善?，到手后還需要自己配軸體與鍵帽，到手價格240。

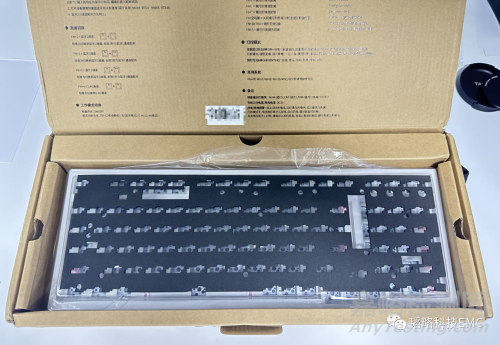

到手的半成品

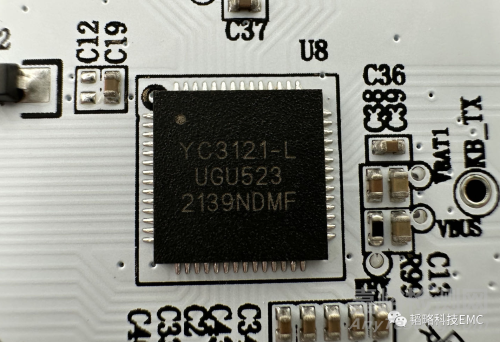

主控方面使用的是QFN56L封裝、32bit RISC芯片，型號為YC3121-L
芯片圖

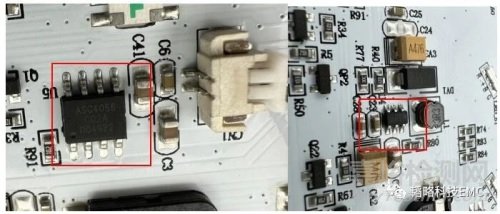

電池充電方面使用的是南麟的ASC4056，升壓部分用的南麟LN2220，（這個板上的CD電感內阻會比較大，官方建議使用較小的DCR電感，后面我自己使用會更換更小DCR的一體成型電感）
充電IC 升壓IC

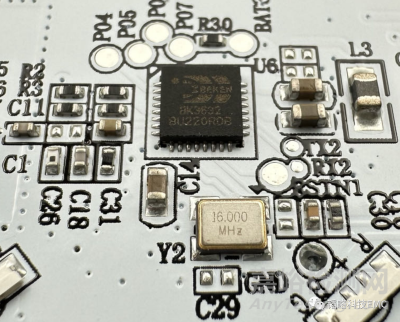

無線方案采用的是博通BK3632支持2.4G專用協議和5.0的藍牙連接，使用的是16MHz的無源時鐘。
BK3632芯片圖
因?yàn)槭前氤善?，底部銘牌區域并沒有成品的一些認證標識。

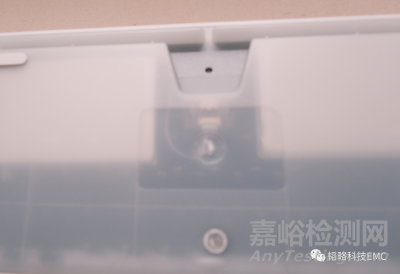

底部空白銘牌
品牌量產鍵盤底部的認證標識
簡單看過內部的情況后進行組裝測試，軸體選擇的是佳達隆的G黃，鍵帽從庫存里面撈的一套PBT紅白鍵帽。

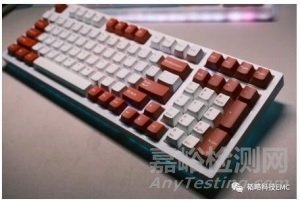

組好后的成品
測試
測試需要用到輔助測試設備，這里用的是的筆記本，按照慣例先測下筆記本數據。

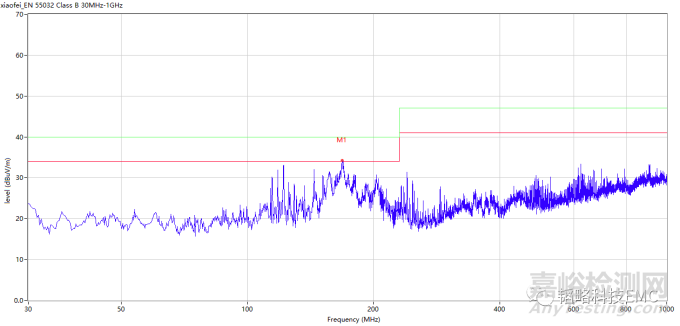

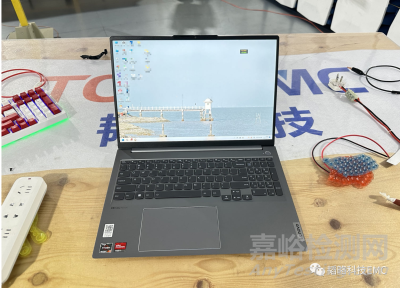

輔助測試筆記本與測試結果
確認輔助測試設備沒問題后開始測試鍵盤

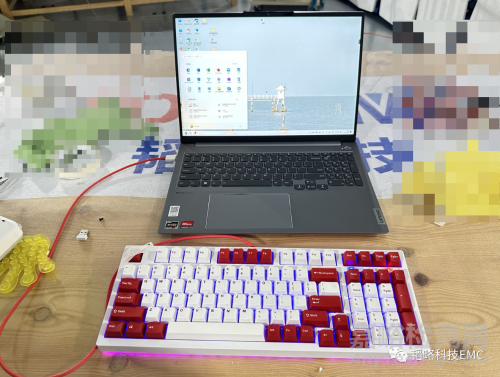

測試擺放

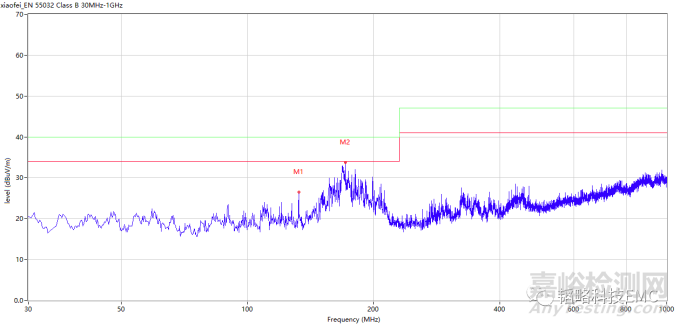

2.4G無線連接

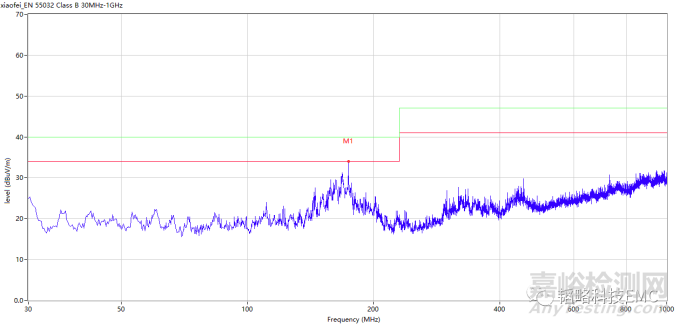

藍牙5.0連接

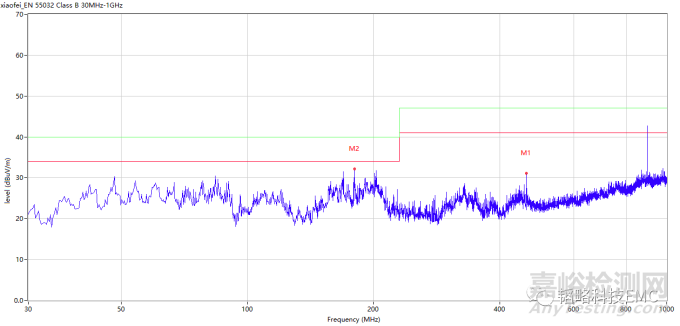

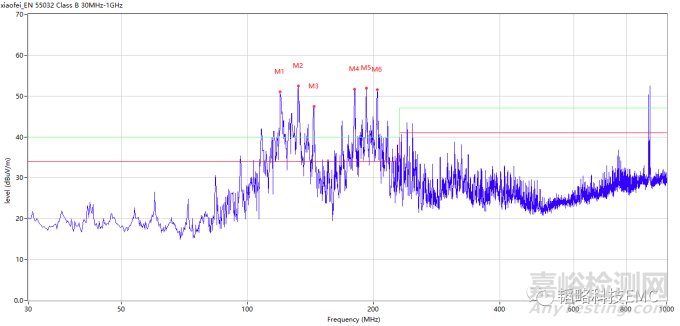

有線連接
測量結果挺意外，但是仔細想想也很合理，無線方面得益于沒有線纜的連接，內部的輻射沒有環路所以數據表現很好，但是有線因?yàn)檫B接線纜導致回路形成了一個發射天線，內部的輻射就很容易發射出來。
為了對比確認量產成品鍵盤的情況，同樣取一三模連接方式的鍵盤進行對比測試，價格同樣控制在300以內。

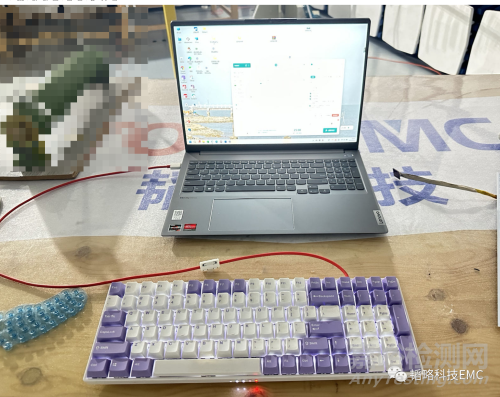

測試擺放
量產鍵盤的有線測試數據
通過品牌量產鍵盤的測試結果來看，量產確實是符合輻射發射標準。
三、總結
從隨機選取的這個半成品鍵盤來看，無線連接部分沒什么問題，主要問題出現在有線連接部分，應該是該設計并沒有特別針對EMC去做太多優化，畢竟產品也沒任何法規標識。此次對照品數量有限，并不能說明市面上半成品都相同，但是畢竟是未過認證的產品，作為小部分群體折騰還是非常不錯的，后面會考慮多找?guī)讉€(gè)對照樣本測試再次對比。
