導 讀
（一）手術顯微鏡
1、概述
（1）定義
手術顯微鏡是顯微手術醫生的“眼睛”，是專門設計用于手術環境的顯微鏡，通常用于執行顯微手術。
手術顯微鏡配備高精度光學元件，從而允許醫生以高放大倍率觀察患者的解剖結構，以高分辨率和高對比度清晰的看到最為復雜的細節，從而幫助醫生進行高精密的手術操作。

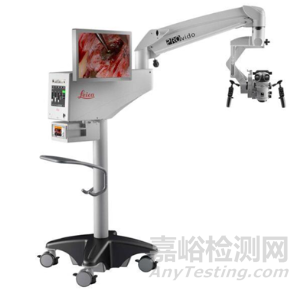

圖 手術顯微鏡1
（2）組成
手術顯微鏡主要由觀察系統、照明系統、支架系統、控制系統、顯示系統五大部分組成。
觀察系統：觀察系統主要由物鏡、變倍系統、分光器、鏡筒、目鏡等組成，是影響手術顯微鏡的成像質量的關鍵因素，包括放大倍率、色差校正、聚焦深度（景深）。
照明系統：照明系統主要由主燈、副燈、光纜等組成，是影響手術顯微鏡的成像質量的另一關鍵因素。
支架系統：支架系統主要由底座、立柱、橫臂、水平X-Y移動器等組成，支架系統是手術顯微鏡的骨架，需要保證快速靈活的將觀察和照明系統移到必要位置。
控制系統：控制系統主要由控制面板、控制手柄和控制腳踏等組成，不僅能夠通過控制面板實現操作模式的選擇和術中切換圖像，還能夠通過控制手柄和控制腳踏實現高精度微定位，以及控制顯微鏡上下左右調焦、放大倍率的變換，和燈光亮度的調節。
顯示系統：主要包括攝像頭、轉換器、光學結構和顯示器等組成。
2、發展歷史
手術顯微鏡發展至今已有近百年的歷史。最早的手術顯微鏡可以追溯到19世紀末期，醫生開始使用放大鏡來進行手術，以獲得更清晰的視野。20世紀初，耳科醫生CarlOlofNylen在一場中耳炎手術中使用了單目顯微鏡，從此打開了顯微手術的大門。
1953年，蔡司發布了世界上第一臺商用手術顯微鏡OPMI1，而后手術顯微鏡相繼在眼科、神經外科、整形科等科室得以應用，同時醫學界針對手術顯微鏡的光學系統和機械系統陸續進行了改進和創新。
70年代末，電磁閘引入之后手術顯微鏡的整體結構基本固定。
近年來，隨著高清顯微鏡和數字技術的發展，手術顯微鏡針對其已有性能，引入了更多術中成像模塊和先進成像技術，例如光學相干斷層掃描（OCT），熒光成像，和增強現實（AR）等，為醫生提供更全面的圖像信息。
3、優勢分析
（1）更好的視覺立體感：雙目鏡手術顯微鏡憑借雙眼視覺差異產生立體視覺。多個報道中，神經外科醫師均將缺乏立體視覺效果列為外視鏡的一項不足2，即使有學者認為三維立體感并非限制手術的關鍵因素，可通過外科訓練克服，或通過術區器械移動為二維手術視覺引入時間維度，以彌補三維空間覺的缺失；但在深部復雜手術時，二維的外視鏡系統仍無法取代傳統手術顯微鏡。研究報道顯示：在腦深部關鍵部位手術中，最新的3D-外視鏡系統依然無法完全替代手術顯微鏡3。
（2）在腦深部病變手術及出血時組織辨認中的優勢。最新的 3D-外視鏡系統可以提供良好的立體視覺，但傳統手術顯微鏡在顱腦深部病變手術及出血時組織辨認方面依然有無可替代的優勢，OERTEL 和 BURKHARDT在 3D-外視鏡系統的臨床研究中發現，在列入研究的一組由 5 例顱腦手術、11 例脊柱手術組成的研究對象中，3 例顱腦手術在手術關鍵步驟中手術醫生不得不摒棄3D-外視鏡系統而使用手術顯微鏡繼續完成手術。這 3 例手術中無法使用 3D-外視鏡系統完成整個手術過程的因素可能是多方面的，包括照明、立體視覺、支架調節及對焦等，但無論如何對腦深部復雜手術，手術顯微鏡仍有一定優勢。
4、獲批產品
（1）國內獲批手術顯微鏡4
通過國家藥品監督管理局境內醫療器械（注冊）檢索關鍵詞“手術顯微鏡”，共65條結果，其中有2條為顯微鏡的配套設備，不在統計范圍內，下表為近幾年獲批的手術顯微鏡。

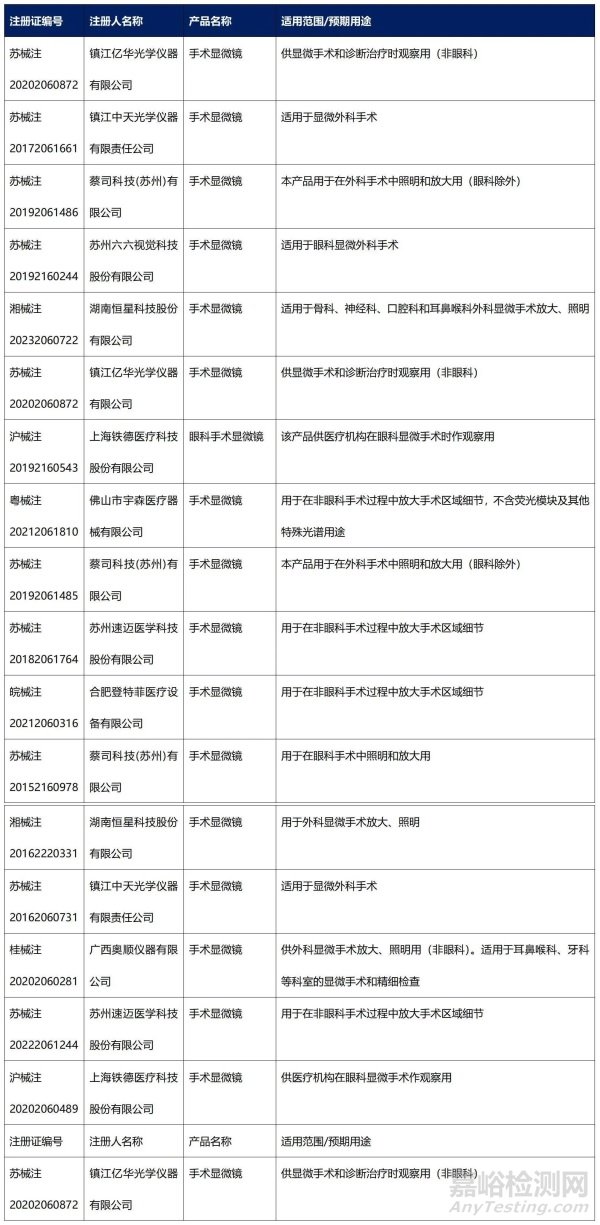

表 手術顯微鏡獲批情況
（2）進口手術顯微鏡
通過國家藥品監督管理局進口醫療器械（注冊）檢索關鍵詞“手術顯微鏡”，共36條結果，下表為近幾年獲批情況。

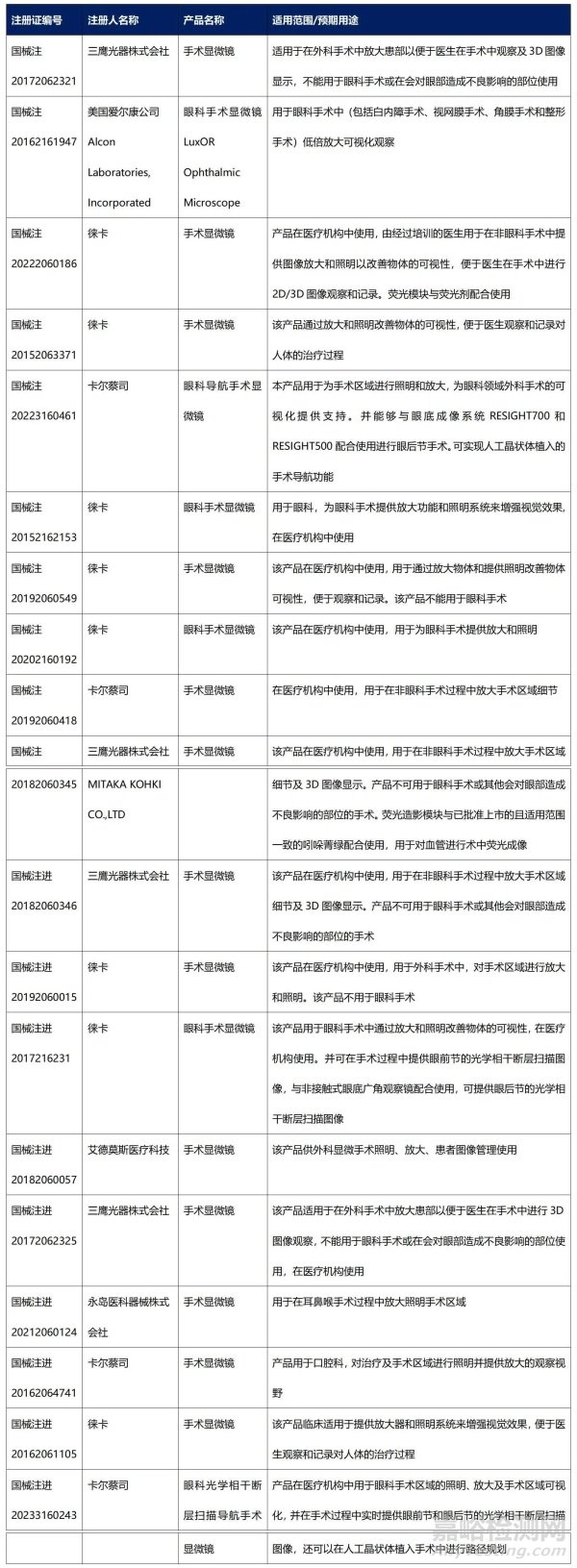

表 手術顯微鏡獲批情況
參考文獻：
[1]資料來源：徠卡官網，西部證券研發中心
[2] KRISHNAN K G, SCHOLLER K, UHL E. Application of a compact high-definition exoscope for illumination and magnification in high-precision surgical procedures [J]. World Neurosurg, 2017, 97: 652-660.
[3] OERTEL J M, BURKHARDT B W. ViTOM-3D for exoscopic neurosurgery: initial experience in cranial and spinal procedures [J]. World Neurosurg, 2017, 105: 153-162.
[4] 資料來源：NMPA
