鎳鈦諾從地殼到高溫熔化坩堝和鍛造操作，以制成鎳鈦諾錠，然后制作成更小、更易加工的形狀，如棒材和板材。但是，將其加工成線材、線圈、管材和板材可能并不輕松，因為同樣的超彈性和形狀記憶特性使鎳鈦諾成為了各種先進醫療技術應用追捧的材料。

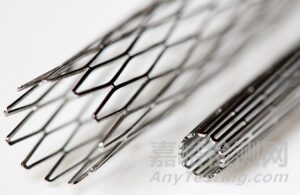

醫用鎳鈦諾加工將鎳鈦諾棒材變成管材，管材則可以切割成如下支架——一個壓縮，另一個膨脹。
[圖片由Zarathustra通過Adobe Stock提供]
1、制造用于醫療器械的鎳鈦諾線材和線圈
為了制造鎳鈦諾線材，加工者將經潤滑的鎳鈦諾棒拉過帶金剛石涂層的拉絲模，以拉長材料并將其直徑縮減到所需尺寸。鎳鈦諾線圈也是以同樣方式制成，但它經纏繞將變成長而連續的線材，而不是切割成更短的線材。
MicroVention的Woven EndoBridge（WEB）動脈瘤栓塞系統
[圖片由MicroVention提供]
拉伸可以在環境溫度或高溫下進行。單道次拉伸可以將線材橫截面積減少達80%。
退火是拉伸之前和之后的加熱和冷卻過程，目的是消除鎳鈦諾中的內部應力，這種內部應力隨后會導致器械疲勞或出現耐久性問題。鎳鈦諾退火將金屬的溫度提高到600-800℃，并在兩次拉伸之間，將溫度控制在該范圍內一段時間。
鎳鈦諾線材可以拉至比人類頭發絲還細的直徑。此類縮減需要數百次拉伸道次，從而產生超細線材。例如，數十根此類線材可以編織在一起以加固導管，或者編織成網籃，用于動脈瘤患者的栓塞治療。
2、制造用于醫療器械的鎳鈦諾管
鎳鈦諾管可用于制造導管、導絲、支架和針頭。
為了制造鎳鈦諾管，加工者將使用桿和槍鉆在中心形成空腔。該槍鉆工藝得名于用于形成槍管的深孔鉆頭，可產生厚壁空心管。
然后，空心管將經歷使用模具的多次拉伸步驟，以拉伸空心管并形成管材。管內的心軸固定內徑，而拉伸過程則會將外徑和管厚度減小到所需尺寸。
3、制造用于醫療器械的鎳鈦諾板材

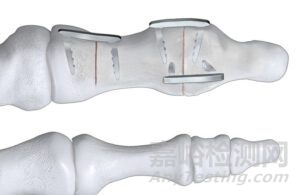

Paragon 28的Jaws鎳鈦諾縫合系統
[圖片由Paragon 28提供]
用于骨釘或正畸托槽等產品的鎳鈦諾板材最初為板狀，通常為1/4in厚，可加工為2至4ft長，18至24in寬。
這些板材經過滾軋機，用帶有硬化鋼輥的液壓機壓縮板材，使其越來越薄，達到所需厚度。
鎳鈦諾板可以用水或激光進行沖壓或切割，以形成所需圖案或形狀。
4、鎳鈦諾的下一步工序
在鎳鈦諾成為線材、線圈、管材和板材后，醫療器械制造商還需要幾個步驟以獲得成品元件或器械。
文章翻譯及整合來源：Medical Design & Outsourcing
