前言導讀
靜脈血栓栓塞癥（VTE）是指靜脈血管管壁出現損傷，靜脈血液回流變得緩慢，由于各種原因血液處于易于凝固等狀態時，血液中的血小板、紅細胞等成分就會在靜脈血管聚集，就像體表外傷后血液外滲凝固形成的血痂。
其中，血管損傷、血流速度減慢和血稠是靜脈血栓形成的主要因素。靜脈血栓通常分為肢體深靜脈血栓（DVT）和肺血栓栓塞癥（PE）。前者是在腿部的深靜脈內形成血栓，后者是血栓隨血流到達肺部阻塞血管，屬于一種疾病的不同時期。
根據下肢深靜脈血栓栓塞的部位可分為遠端 DVT（位于小腿）和近端 DVT（位于腘靜脈內或以上部位）。累積下肢深靜脈的血栓可以局限于腓腸靜脈，但其中15%-25%的腓腸靜脈血栓栓塞可以波及腘靜脈或近端靜脈。DVT的主要不良后果是肺血栓栓塞癥（PE）和血栓栓塞后綜合征（PTS)。
隨著臨床經驗的積累以及腔內治療技術的逐步發展，越來越多的急性DVT開展了血栓清除治療。DVT血栓切除術可分為開放式手術和經皮機械性血栓切除術（PMT）。開放式手術較血管內介入技術更具侵入性，并且可能導致血栓的再次形成，故目前很少使用。
PMT是治療DVT的相對較新的干預手段，其主要原理是通過抽吸、旋轉、消融、超聲等機械物理方法打碎或抽吸血栓，從而達到迅速清除或減少血栓負荷、解除靜脈阻塞的作用。本文將簡要介紹目前常用的機械血栓清除（PMT）器械。
醫療器械產品解析
1、Boston Scientific ——AngioJet 血栓切除術系統
AngioJet 血栓切除術系統是一種藥理力學外周血栓切除術設備，具有主動抽吸和功率脈沖溶解輸送功能，旨在治療最廣泛的血栓形成血管，快速恢復血流。
產品介紹

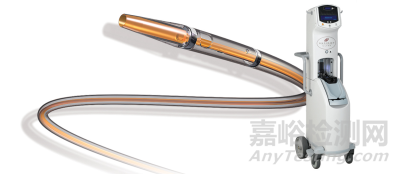

AngioJet 血栓切除術系統由高度移動的控制臺和DVT 導管組成。
高級、用戶友好的控制臺作用機制如下：
（1）安吉奧噴氣控制臺監視和控制系統。
（2） 控制臺為泵通電，泵將加壓鹽水輸送到導管尖端。
（3） 鹽水射流向后移動以產生低壓區，從而產生真空效應。
（4）血栓被吸入流入窗流將血栓推回導管。
（5）血栓從體內排出并進入收集袋。
一根導管兩種用途：
（1）流變學吸栓
（2）局部噴藥溶栓

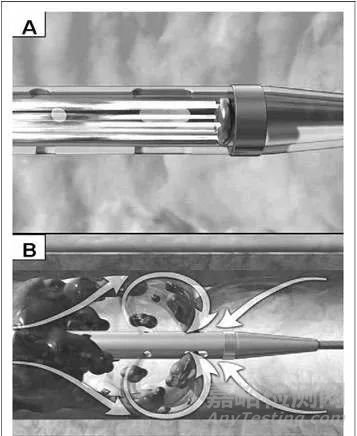

導管作用機制如下：

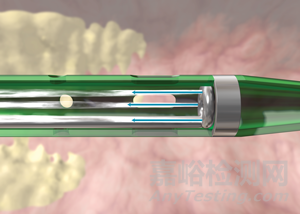

A. AngioJet導管為雙腔多側孔結構；B. 導管側孔噴射高速水流沖刷并排出血栓。
2、碧迪醫療——Aspirex 機械抽吸血栓切除系統
Aspirex機械抽吸血栓切除系統，用于清除外周靜脈系統血管的急性血栓和陳舊血栓。Aspirex導管主要應用于靜脈血栓的清除，其主要是通過阿基米德原理，利用高速旋轉的刀頭將血栓旋切，同時產生的負壓也有助于將血栓磨碎后抽出體外，該裝置適用于急性、亞急性甚至?xí)r間更長DVT或部分慢性DVT。
產品介紹

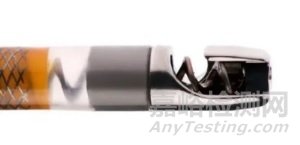

Aspirex頭端轉子僅為內部旋轉，因此可以起到保護靜脈血管壁及瓣膜的作用。產品根據血管直徑配有6F、8F兩種不同型號的導管，同時還專門設計了10F導管應用于大直徑血管的血栓清除，轉子可改為“8”字型開口，增加抽吸和剝離效能。6F 和 8FAspirex切除導管適用于從血液透析通路移植物和天然動靜脈瘺中去除急性栓子和血栓。

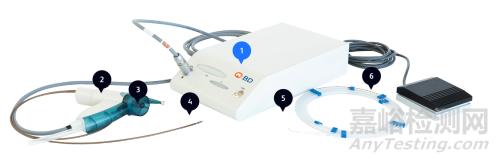

Aspirex系統由六部分組成：
（1）控制單元
小巧便攜的設計;設置簡單;插入和打開;連接到手動和腳踏開關
（2）手動開關
手動操作，方便單人操作場景;磁力聯軸器便于在無菌環境中使用
（3）符合人體工程學的手柄
易于使用的手柄，專為單個操作員控制而設計;一次性導管只需夾在手柄的可重復使用部分即可
（4）Aspirex尿管
非旋轉圓形導管尖端專門設計用于靜脈解剖結構;對可治療的病變長度沒有明確的限制
（5）導絲
鎳鈦諾芯軸，帶PTFE涂層，用于導管支撐;靈活的傾斜尖端，使病變能夠交叉;鍍金鎢線圈，增強熒光透視下的可視化效果
（6）腳踏開關
可選配腳踏開關，便于單人或多人操作員使用場景

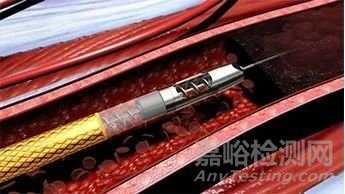

Aspirex系統采用了一種三合一的作用機制，分別是抽吸、浸漬和運輸。在一次治療中，該設備提供了先進的血塊抽吸，持續的血塊浸漬以幫助減輕堵塞，以及機械抽吸以幫助促進血塊通過導管并從血管中有效清除。Aspirex系統三合一作用機制如下：
（1）高級抽吸
內部螺旋以 40,000 – 60,000 rpm 的速度旋轉，在導管尖端產生強大的吸力，通過墻壁貼合的側窗吸入凝塊。
（2）連續浸漬
凝塊在進入導管時被內部螺旋浸漬，并在通過導管時不斷浸漬，以幫助減輕堵塞。
（3）機械運輸
內部螺旋有助于將凝塊通過導管運出血管。
3、Penumbra ——Indigo 血栓抽吸系統
Indigo 系統是一種微創設備，能夠在急性肢體缺血和靜脈血栓等情況下恢復血流。廣泛適用于外周動脈、靜脈血栓清除、肺栓塞。
產品介紹
Indigo血栓抽吸系統由6個部分組成：
（1）Indigo CAT機械血栓切除導管
（2）Indigo分離器
（3）Lightning智能吸液管
（4）Indigo吸液管
（5）Penumbra ENGINE 抽吸源
（6）Penumbra ENGINE 罐子

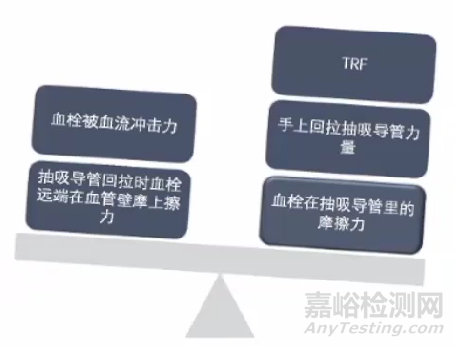

Indigo的血栓抽吸原理主要是作用力和反作用力的相互作用，作用力是將血栓抽吸出體外的力，包括血栓移除力（TRF）＋手上回拉抽吸導管力量＋血栓在抽吸導管里的摩擦力；反作用力即血栓被血流沖擊力＋抽吸導管回拉時血栓遠端在血管壁上摩擦力。只有當作用力＞反作用力時，血栓才能成功抽吸出體外。
作用力中最關鍵的是血栓移除力（TRF）=抽吸導管的表面積*抽吸泵實現的壓力差，通過調節這兩個因素將可能的最大內徑導管輸送到血栓表面，并施加可實現的最大抽吸壓力是使該作用力最大化的關鍵。Indigo血栓抽吸導管在外周動脈應用時，特有的XTRACT技術利用了這個原理，當血栓太致密以至于不能完全被導管吸入時，血栓移除力能在移除過程中始終hold住血栓不掉落，從而實現突破動脈血栓表層纖維帽，直接將引起閉塞的血栓吸出血管。
Penumbra機械血栓清除系統首先用于顱內取栓，相較于外周血管，顱內血管更纖細扭曲，對導管的通過性要求更高。而Indigo血栓抽吸導管正是基于Penumbra顱內導管的基礎上進行的改進：
（1）外周適應癥廣泛：
Indigo血栓抽吸導管主要推廣的規格型號是8F的CAT8導管，在DVT、ALI、PE、AVF等領域的應用就更為全面廣泛。
（2）改進了導管結構設計，特有的制造工藝：
為不同節段的導管提供不同硬度；導管近端頭端柔軟，遠端支撐力強，跟蹤性優秀；外層Pebax和尼龍混合材料，進一步保證導管支撐性能，防癟管；內層PTFE涂層，不易堵管。
（3）Pump MAX 負壓吸引泵：

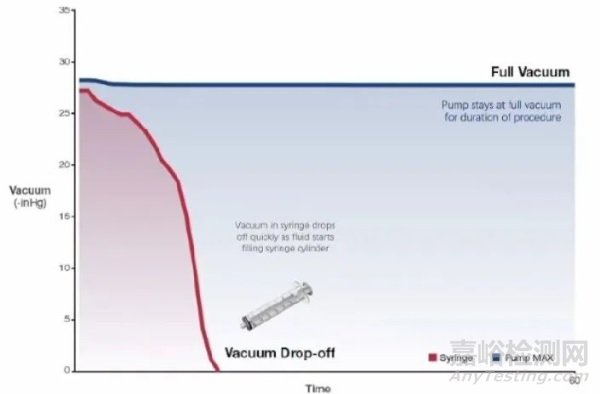

持續提供恒定的-28inHg（≈-711.2mmHg）負壓，相當于1個大氣壓；與注射器相比，提供更大且穩定的抽吸力，吸栓效率可以提高百分之90以上。

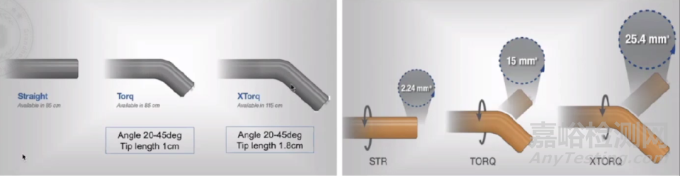

再配合大口徑導管，以CAT8導管為例，頭端不同長度的彎形設計，提供了更大的吸栓周徑（2.24mm-25.4mm），可以適用于不同直徑血管。
（4）創新的血栓分離器設計可防止導管堵塞
除此以外，鑒于導管頭端較柔軟，可以選擇帶Y閥的鞘管在進閥的過程中避免損傷導管頭端。
4、北京先瑞達醫療有限公司 ——Acostream 血栓清除系統
Acostream是國內先瑞達公司推出的首款國產化血栓清除導管，其工作原理與Indigo相似，也是通過持續負壓用導管將動靜脈血栓清除，也可以灌注溶栓藥物再使用，但是沒有配備Indigo的分離器。
產品介紹

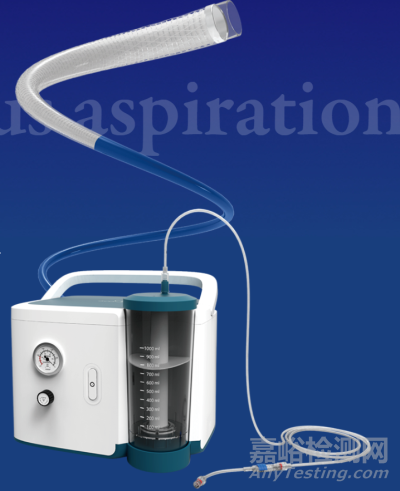

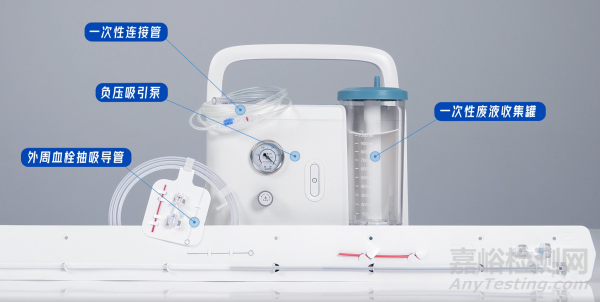

Acostream產品由兩部分組成：
（1）主機部分：
負壓吸引泵：小巧便捷，操作簡單
一次性廢液收集罐：篩網設計，血栓可見，刻度顯示，把控出血
一次性連接管：離壓編織，抗癟抗折
（2）外周血栓抽吸導管：

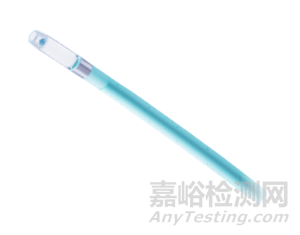

型號豐富，直徑4-12F，長度50-145cm；雙層骨架，皮薄腔大，管腔穩定不塌陷，清除更多血栓；七段式硬度漸變，前段柔軟不傷血管，后端強硬推送性好
該系統規避了臨床常用血栓清除器械存在的兩大問題：溶血現象明顯；操作中有切斷導絲的情況。AcoStream抽吸導管是由多節段結構設計、特殊的金屬編織工藝制造，配合抽吸泵真正的實現了“ASAP”達到“Double A效果”。使得抽吸效果更好、副作用更少。

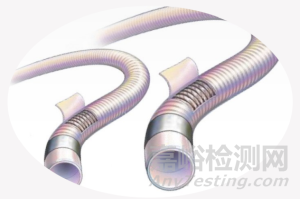

此外，AcoStream系統還有諸多優點：（1）靈活性：導管壁采用了多階段硬度漸變的設計，使導管可以在迂曲的血管通路中或管腔狹窄的病變段順利通過；
（2）扭控性：金屬編織結構使導管推送及扭控力極佳，能夠充分體現術者的操作并準確反饋各種術中觸感；

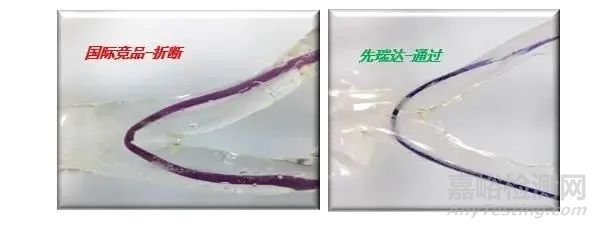

（3）支撐力：金屬彈簧圈結構使導管即使經過了大角度彎曲的血管路徑，依然不會打折，可以保持管腔最大的橫截面積，使得血栓抽吸更加順暢；
經過了大角度彎曲的血管路徑，依然不會打折，可以保持管腔最大的橫截面積
5、北京荷清和創醫療科技有限公司 ——荷聲超聲輔助溶栓導管
“荷聲”超聲輔助溶栓導管不同于其它國內外現有超聲除栓產品，它是一款全新的產品。“荷聲”超聲輔助溶栓導管是一款具有獨立知識產權的國內首創、國際領先的三類有源介入器械，多次獲得國際和國內創新醫療器械獎項，獲得了多達18項發明專利和相關PCT專利。
產品介紹
產品利用超聲調控藥物溶栓過程，能使栓塞的血管在15分鐘內實現三級再通，而其在治療過程中的溶栓藥物用量僅為目前一般治療藥物用量的10%-25%，在提高效率、降低藥物用量的同時，避免對血管壁的機械性損傷，使除栓治療快速而安全。

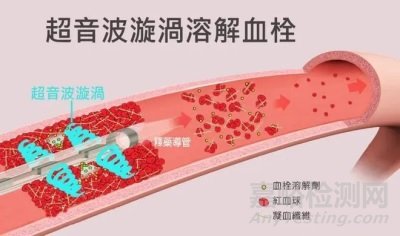

據了解，該產品能夠產生如同漩渦般的超聲波漩渦，在血栓周邊產生強烈擾流，讓血栓如同棉花般松開，從而使溶栓藥物更有效率地卷入血栓內部，將血栓溶解成僅0.001厘米的微粒，從而達到更好的溶栓效果。
據了解在臨床應用上，“荷聲”超聲輔助溶栓導管突破了傳統機械取栓或?qū)Ч苋芩▽τ谘〞r間和成分的限制，充分利用超聲能量的聲流效應、機械效應、空化效應以及促進溶栓藥物分布的多效性，實現提升溶栓效率、減少溶栓藥物用量、降低出血風險的優異效果：
（1）溶栓效果徹底：
據公開媒體報道，“荷聲”相關體外和動物實驗結果都表明，介入式多頻超聲除栓技術能使栓塞的血管在15分鐘內實現三級再通。
（2）臨床體驗感更優：
除了良好的除栓效果，介入式多頻超聲除栓技術還能最大程度地保護靜脈內皮，保留靜脈瓣膜形態和功能，避免因為機械和血栓等因素導致靜脈瓣膜受損帶來的血栓后綜合癥的風險。這也就意味著，病人在治療期間舒適感強，避免了抽吸和機械去刷過程中的不適反應，對臨床治療接受度更高。
（3）藥物用量更少：
“荷聲”超聲輔助溶栓導管具備多項自主專利技術的設計，可以充分保障工作時間內導管給藥的均一性，并且在治療過程中，溶栓藥物用量僅為一般CDT治療藥物用量的10%-25%。
該技術還具有良好的適應性和拓展性。除了針對急性血栓，也可應用于亞急性和慢性陳舊血栓，并適用于不同心血管和外周血管等多種血栓病癥。針對中國的國情，多頻超聲溶栓技術有效解決了其他血栓治療方法的痛點，可以實現更高的溶栓效率和安全性、更廣泛的適用范圍、更低的患者負擔和更快的醫院周轉，有望成為適合中國國情的下一代主流溶栓技術。

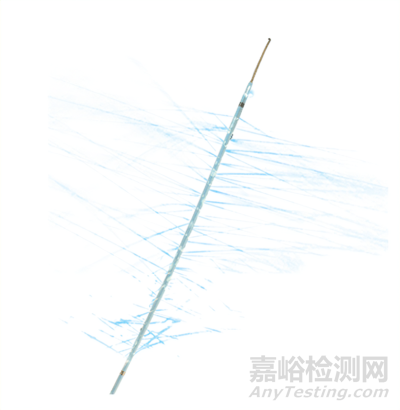

6、AngioDynamics ——UniFuse 溶栓導管
目前國內常用溶栓導管主要有多側孔溶栓導管、Unifuse溶栓導管和Fountain溶栓導管。20多年來，AngioDynamics一直是CDT導管的市場領導者，其創新的狹縫技術將溶解劑一致、均勻地分布到凝塊區域。UniFuse 導管采用這種久經考驗的技術，為凝塊提供更快、更有效的治療，其更堅固的結構使其用途更廣。
產品介紹

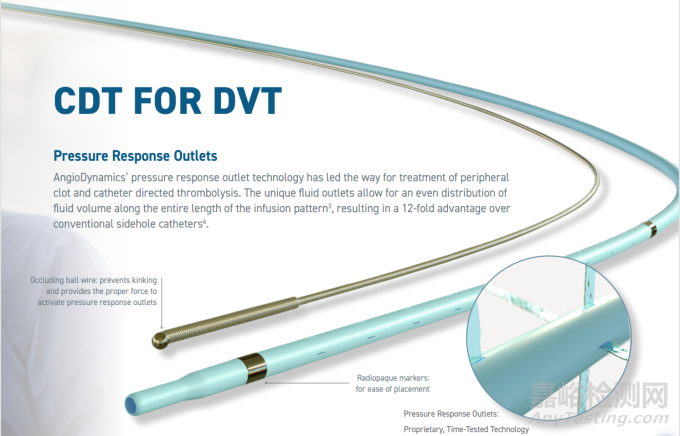

UniFuse 導管由3個部分組成。
（1）封閉球絲：防止扭結，并提供適當?shù)牧砑せ顗毫憫?yīng)出口
（2）不透射線標記：便于放置
（3）壓力響應出口：經過時間考驗的專有技術
根據UniFuse 導管獨特的創新結構，增加了產品的適用性和堅固性：
（1）壓力響應出口：
AngioDynamics的壓力響應出口技術在治療外周血塊和導管導向溶栓方面處于領先地位。獨特的流體出口允許流體體積沿著輸注圖案3的整個長度均勻分布，從而產生比傳統側孔導管6的12倍優勢。
（2）均勻分布可加快凝塊的治療：
UniFuses導管將盡可能多的藥物暴露在盡可能大的凝塊表面積中，以提高裂解速率，加速酶的作用，并最大限度地減少稀釋。根據導管的放置情況，側孔導管會導致湯博溶劑從血栓轉移到血栓近端和/或遠端的側支血管中。
（3）更堅固的結構：
使其具有更大的通用性與打孔相比，在制作狹縫時去除的導管材料更少，從而使導管更堅固，更易于推進。這對于彎曲的解剖結構或?qū)ni-Fuse導管定位在緊密的凝塊積聚中非常重要。
（4）Flow Thru Hub帶自調節咬合線：
支持分叉上方的導管
•4F有45厘米、90厘米和135厘米長，輸液狹縫圖案為2、5、10、15、20、30、40和50厘米。
•5F可提供45厘米、90厘米和135厘米的長度，輸液狹縫圖案為2、5、10、15、20、30、40和50厘米。
•與0.035“導絲兼容：更具可推動性和機械優勢

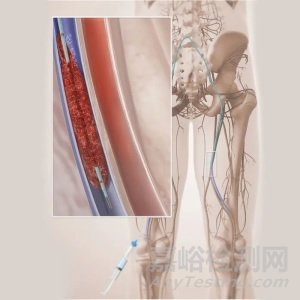

UniFuses導管適用于將液體（包括溶栓劑和造影劑）注入外周和肺動脈脈管系統：
（1）徑向
（2）左腘窩
適用于將液體（包括溶栓劑和造影劑）注入外周
（3）右腘窩

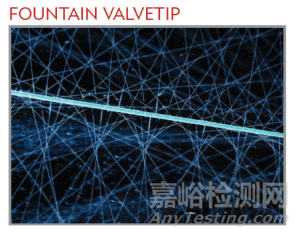

7、Merit Medical ——Fountain 溶栓導管
Merit公司提供的Fountain溶栓導管側孔360度螺旋排列，配合Squirt脈沖給藥裝置，可使藥物均勻一致的噴注，兼具機械碎栓和藥物溶栓的雙重功效，與傳統的CDT相比，大大提高溶栓效率，降低出血風險。Fountain不僅能用于急性肢體缺血，還可用于深靜脈血栓、血透移植物血栓等。
產品介紹
Fountain 溶栓導管具有獨特的梯度孔尺寸，這些孔以螺旋模式激光鉆孔，可在緩慢連續輸注中更均勻地分散治療劑，并提供多種輸送選項：傳統的 2 注射器輸液，或通過 Merit Medical 獨有的噴液分配系統進行脈沖輸液。產品特點如下：
（1）梯度孔尺寸：
獨有的梯度孔尺寸可使治療劑沿整個輸注段均勻輸注。激光鉆孔，為連續緩慢滴注或脈沖輸注技術提供卓越的輸注模式。
（2）更長的輸液段：
4F和5F產品都有5cm至50cm的輸液段。
（3）導管：
與0.035“（0.89mm）導絲兼容：
制造的目的是提供適當?shù)膭偠?，以實現良好的可跟蹤性和易于放置。
（4）封堵線：
有效封堵導管的端孔，使治療劑從側孔進入血栓。
（5）止血閥：
大口徑瓣膜可輕松放置導線，同時最大限度地減少患者失血。無氣旋轉器可最大限度地減少氣泡。
（6）高壓止回安全閥：
設計為只能通過輸液注射器進行注射。獨特的“直列”設計在脈沖輸注過程中提供了更好的處理。
Fountain 導管與其他產品相比：

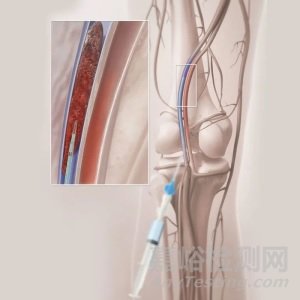

Fountain 導管上的側孔圍繞導管旋轉，以產生更均勻的治療劑分散。

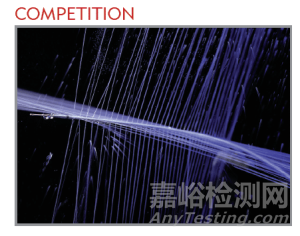

其他競爭性導管的側孔或狹縫排列成4行。
8、BTG ——EKOS Endowave
BTG開發用于治療血管疾病和癌癥的微創外科手術產品。該公司有三個主要的業務領域，其中最大的是介入醫學產品組合。該領域包括TheraSphere Y-90放療微球和GALIL冷凍消融系統，用于治療肝、腎和其他癌癥。波士頓科學表示，預計到2030年，每年被確診為肝癌的人數將增加至110多萬。BTG還有一個血管產品組合，包括過濾器、交叉導管、微泡沫和EKOS血管內系統，用于分解肺栓塞、深靜脈血栓和外周動脈閉塞患者的血凝塊。波士頓科學指出，EKOS系統是美國FDA批準用于治療肺栓塞的首個醫療器械產品。除了醫療器械產品組合之外，BTG還擁有藥品線，包括用于治療過度藥物劑量的急性藥物解毒劑。2019年波士頓科學宣布將以42美元的價格收購英國手術設備制造商BTG公司。
產品介紹
EKOS EndoWave超聲溶栓導管系統結合了輸注溶栓藥物的導管和高頻低能超聲探頭，通過超聲波空化效應促使溶栓藥物向血栓內轉送，而超聲能可逆性改變纖維蛋白構型，增加藥物與血栓的作用面積，增強藥物與纖維蛋白之間的結合，可用于機械血栓清除術后靜脈腔內仍殘留大量血栓的病例。

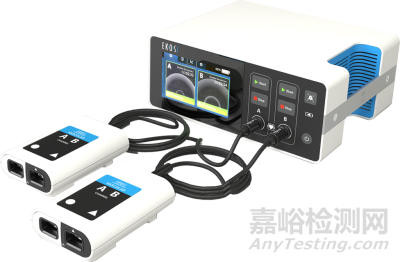

EKOS系統使用超聲波導管產生聲波脈沖，快速溶解肺栓塞（PE）、深靜脈血栓（DVT）和處理外周動脈閉塞（PAO）。新的4.0系統允許醫生使用一套系統來治療兩側肺動脈。彩色觸摸屏使醫生能夠輕松地同時監控和獨立管理兩個治療設備，簡化了雙側PE治療。
EKOS用于治療嚴重的血栓，也是第一個用于治療肺栓塞的介入設備，利用超聲技術溶解血栓的同時還能最大限度地減少治療時間和出血風險。產品特點如下：
（1）EKOS系統可快速恢復血流，從而可能降低肺栓塞和血栓形成后綜合征（PTS）的風險。
（2）EKOS系統通過安全地加速藥物滲透來改進標準 CDT，即使在難以到達的區域也是如此：縮短治療時間、降低 30 天截肢率、與 CDT11 相比出血率更低、更高的血栓完全溶解率、縮短住院時間。
9、Helix ——Amplatz 血栓消融器
產品介紹
Amplatz血栓消融器導管頭端為中空的金屬管，內裝有與驅動軸相連的葉輪。高速旋轉的葉輪在血管內產生強大的旋渦將新鮮血栓吸入金屬管并將其粉碎，再經側口排出，達到機械分解急性、亞急性血栓的作用。有研究表明粉碎后98.2%的顆粒直徑小于13μm，但也發現了1000μm的顆粒，AngioJet和Oasis在這方面略有優勢；Amplatz含有對比劑和溶栓劑的注射通道，但啟動注射時需要移除導絲，進而減少了對設備的操控性；此外在銳角情況下，Amplatz的機械結構容易被破壞。
Amplatz血栓消融器導管頭端為中空的金屬管，內裝有與驅動軸相連的葉輪。高速旋轉的葉輪在血管內產生強大的旋渦將新鮮血栓吸入金屬管并將其粉碎，再經側口排出，達到機械分解急性、亞急性血栓的作用。一項回顧性研究中，納入連續25例下肢DVT病人。所有病人均置入下腔靜脈濾器。經同側腘靜脈入路行 Amplatz 血栓消融，消融后抗凝治療6個月。技術成功率100%。22例（88%）病人24 h內臨床癥狀消失，另外3例（12%）病人48 h內癥狀中度減輕。出院時靜脈造影顯示23例（92%）病人血栓Ⅲ 級溶解（100%），2例（8%）病人血栓Ⅱ級溶解（50%～90%）。住院期間無嚴重并發癥發生。隨訪1年時，無DVT復發，1例病人發生輕度PTS。
10、Oasis吸栓導管
產品介紹

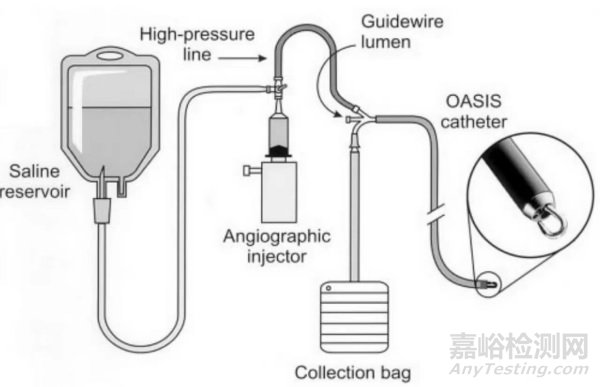

Oasis吸栓導管為直型三腔式結構,由較小的高壓注入腔及較大的低壓排出腔和導絲腔構成。工作原理是高壓注射器將生理鹽水以較高壓力注射時,高壓鹽水從流變?nèi)芩▽?dǎo)管頭端金屬噴噴出, 產生壓力下降(venturi effect) ,血栓被吸向噴嘴下方,并在此被水流粉碎；在此區域,由于注入腔與排出腔存在高低壓差,且噴嘴注射方向正指向排出腔開口,故血栓碎塊和鹽水在此構成的混合液經壓力較低的排出腔自行排出至收集袋。
11、Trellis振動溶栓儀
產品介紹

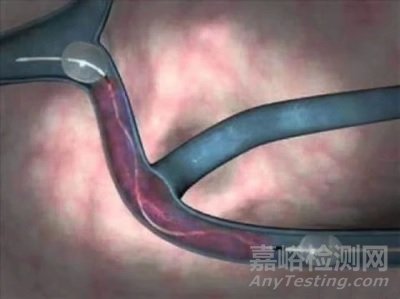

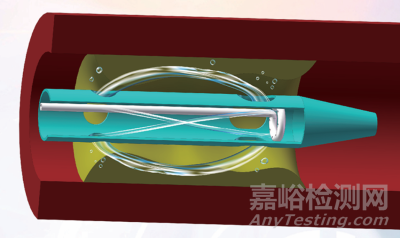

Trellis振動溶栓儀的導管兩端帶有阻斷球囊，當球囊充盈后可以使球囊之間的血栓與循環相隔絕，通過振動導絲和溶栓藥物的雙重作用，能夠起到快速溶解血栓、減少出血并發癥的目的。
一項研究納入18例髂股靜脈血栓病人，應用Trellis進行血栓清除，并輔助應用少量溶栓藥物。隨訪6個月時，88%靜脈保持通暢。由于減少了溶栓藥物劑量，在獲得良好效果的同時降低了出血性并發癥的發生率。另一項研究納入19例急性DVT病人，應用Trellis-8聯合低劑量溶栓藥物治療。技術成功率為100%。82%的病人血栓清除率為50%～95%，14%的病人清除了至少95%。未發生大的并發癥。2 d后所治療靜脈節段的一期通暢率是86%，30d時輔助一期通暢率是100%。
12、 碧迪醫療 ——Straub機械血栓清除系統
碧迪醫療是一家全球化的醫療技術公司，通過改善醫學發現方法、醫療診斷效果和護理質量以引領世界健康。碧迪醫療在保護患者和醫護人員安全、強化醫學研究和臨床實驗室建設領域為行業所矚目。碧迪醫療始終以優化臨床療效、減輕患者病痛為目標。不斷推進外周血管領域產品和技術的革新，為血管外科、放射介入科等相關領域的醫務人員和患者提供優質的產品和醫學解決方案。
產品介紹

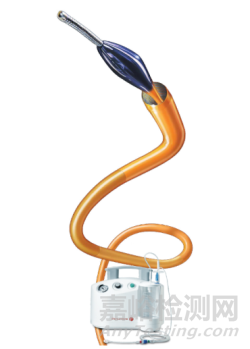

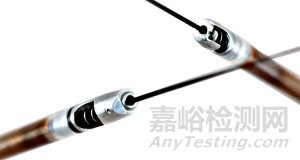

Straub機械血栓切除系統由Straub醫療動力系統與Straub旋轉導管兩部分組成。旋轉導管內不斷旋轉的螺旋為導管頭供驅動力，產生強大的負壓并用作轉運螺桿，將閉塞物質運送至收集袋內。所產生的負壓強度足夠可靠地抽吸所有閉塞質碎片進入導管。
Straub裝置可提供Rotarex和Aspirex兩種導管。Rotarex導管主要應用于動脈血栓清除，工作原理是頭端高速旋轉旋磨腔內栓塞物，同時產生負壓達5.8kPa無需外加抽吸，
切割下的碎屑被螺圈輸送到近端的收集袋內，其工作不接觸血管壁，避免刺激和損傷。Aspirex導管主要應用于靜脈血栓的清除，其頭端轉子僅僅內部旋轉，可以起到保護靜脈血管壁及瓣膜的作用。其僅有機械清除血栓的作用，而無局部藥物溶栓的功能。Rotarex導管如下圖：
Straub機械血栓切除系統針對動靜脈閉塞性疾病，不損傷或刺激血管內壁前提下，依靠系統產生的強大的抽吸力剝離血管內栓塞物質，開通或暴露真實病變，減少額外治療，相較于傳統的導管溶栓縮短了住院天數（如靜脈DVT）。Straub系統的Debulking技術是歐洲最為廣泛和成熟應用的血栓清除術系統之一，并有大量文獻報道。
（1）一體化設計：所有的Straub導管共用一臺驅動裝置
（2）簡易設置
（3）磁性耦合驅動導管
（4）兩種驅動模式：手動和腳踏
（5）全電子化
（6）抽吸有力，操作安全
13、 金泰醫療 ——Tide Flow機械血栓清除系統
金泰醫療作為國產減容技術創新領跑者，其自主研發的TideFlow系統，可同時實現噴藥溶栓、機械碎栓和負壓吸栓三種功能，清除速度快、安全性高、操作簡便等特點，利用伯努利原理流變除栓，已成為許多醫院治療血栓的一線策略。
產品介紹

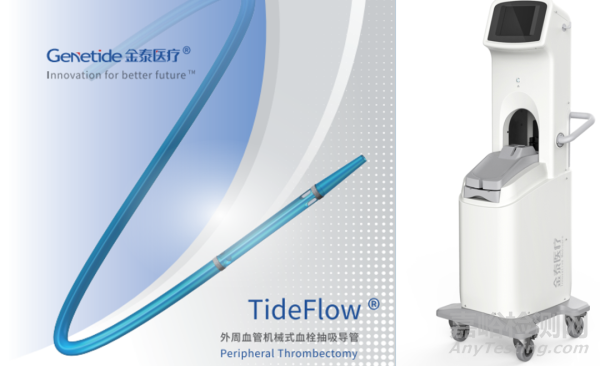

系統由TideFlow機械式血栓抽吸控制儀和抽吸導管組成。前者原理是鹽水提供穩定精準的噴射力，噴射鹽水高效清除血栓同時不會損傷血管壁。后者是高速運動的水流產生伯努利負壓將血栓吸進導管外腔，進入導管外腔的血栓被噴射水流擊碎并抽吸至體外；噴射水流可霧狀擴散至血管管腔內形成環流，沖刷血管壁血栓，達到完全抽吸血栓的效果。使用流體力學原理抽吸血栓 （PMT機械取栓術）是目前國際公認血栓減容治療先進的技術，全球己經累計使用了超過100萬根TideFlow技術標準的導管。
TideFlow機械式血栓抽吸控制儀特點如下：
（1）高效除栓、快速減容、降低血栓負荷
（2）噴藥、吸栓二合工，更為便捷
（3）伯努利原理吸栓，保護血管壁，保護靜脈瓣膜
（4）有效預防、減少PTS發生 （血栓后綜合征）
TideFlow機械式血栓抽吸導管特點如下：
（1）高效除栓
（2）快速減容
（3）霧化噴藥
（4）抽吸自如
TideFlow系統適用于直徑≥3.0mm 的外周血管的血栓抽吸，合并有外周血管血栓的疾病，血管直徑≥3.0mm都可使用TideFlow系統進行減容治療。TideFlow系統可在有效清除血栓的同時保護血管壁和靜脈瓣膜不受損傷，安全性好。
