1、測試背景
某被發泡PE袋單獨包裝的鋁材零件放置在包裝紙箱中執行溫濕度可靠性試驗（條件為95度24h/2cycle)，測試完成后樣品表面出現褐色臟污不良，參圖1。臟污可用溶劑擦拭變淺，但不能完全去除，猜測臟污可能與包裝有關聯。故對相關樣品進行分析，查找臟污原因及異常發生機理，方便改善。

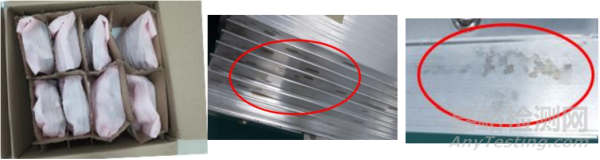

圖1鋁材包裝可靠性測試及測試后表面臟污

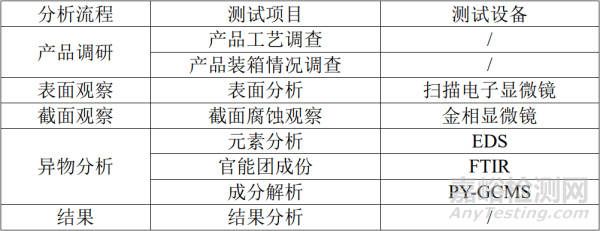

2、分析流程或實驗方案
3、測試結果

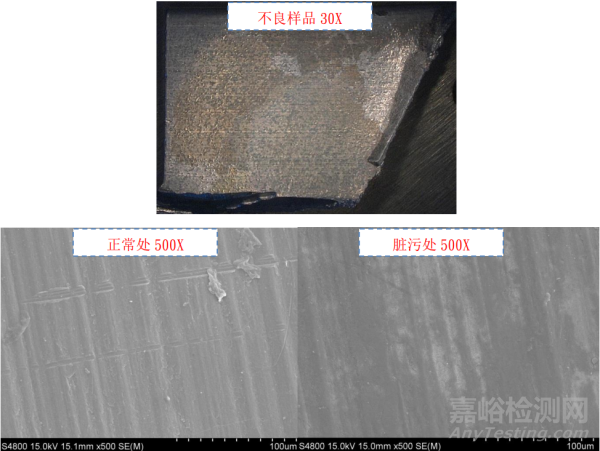

3.1-不良處放大觀察（顯微鏡及SEM）
3.2-不良處放大觀察及元素分析（SEM+EDS）

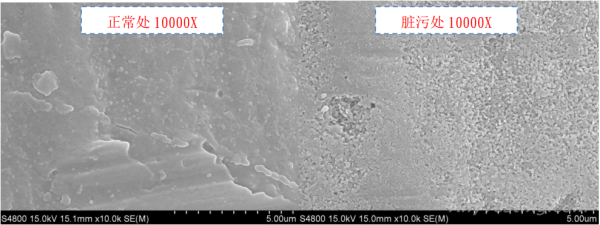

正常處表面10000X觀察及元素含量

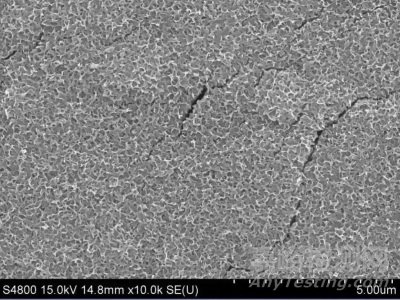

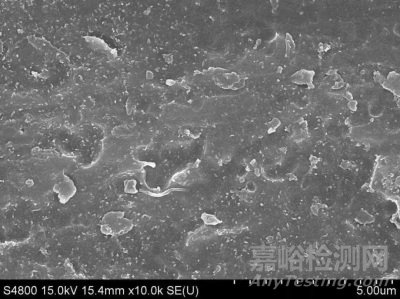

異常處表面10000X觀察及元素含量
結論：不良位置表面有明顯異物，放大觀察為蜂窩狀，表面元素呈現為有機物。產品正常位置為鋁，表面未進行其它處理（陽極）。
3.3-異物取樣成分分析（PY-GCMS）
1. 因臟污無法單獨取樣進行成分分析，故對不良位置進行混合取樣（刮取表面），進行PY-GCMS分析；
2. 因臟污與包裝材料關聯，故對包材進行同等分析對比。

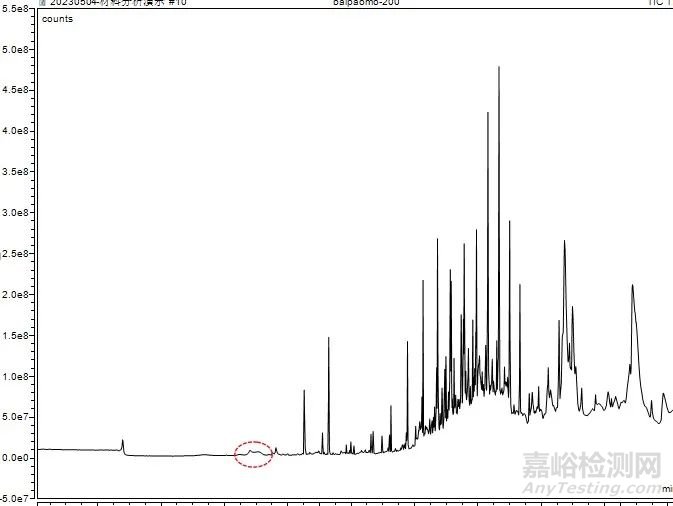

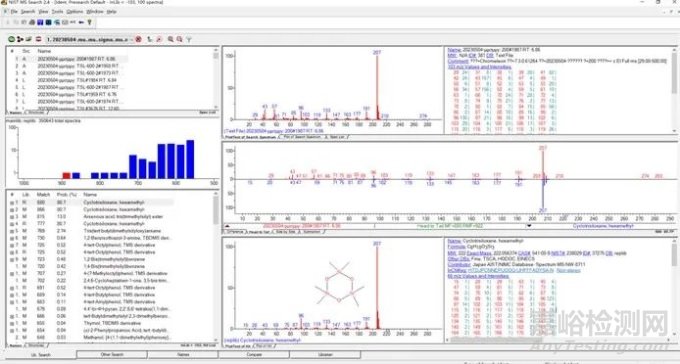

A.臟污：發現其裂解產物中有環硅氧烷結構物質存在

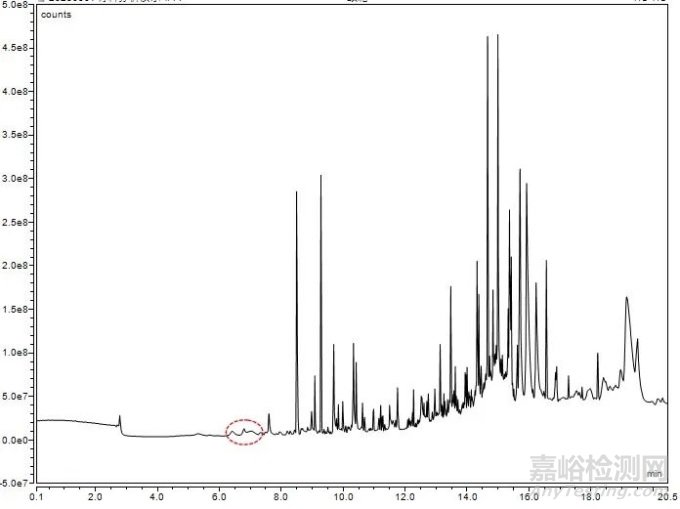

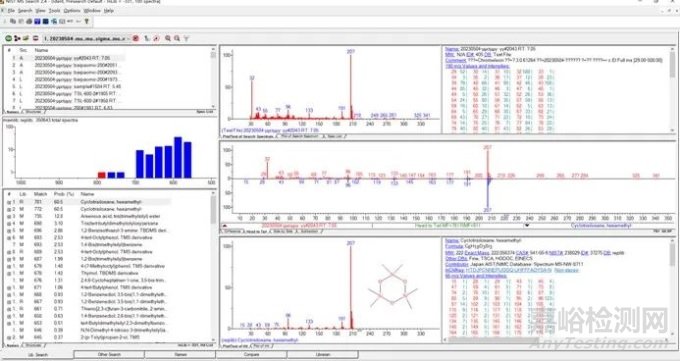

B.粉紅發泡PE膜：發現其裂解產物中同樣有環硅氧烷結構物質存在
C.白色珍珠棉：發現其裂解產物中同樣有環硅氧烷結構物質存在
D.外包裝紙箱：發現其裂解產物中同樣有環硅氧烷結構物質存在
結論：臟污裂解產物中有環硅氧烷類物質，該物質在幾種包材中都有偵測到，且根據分析數據顯示粉紅色發泡PE膜信號最強。

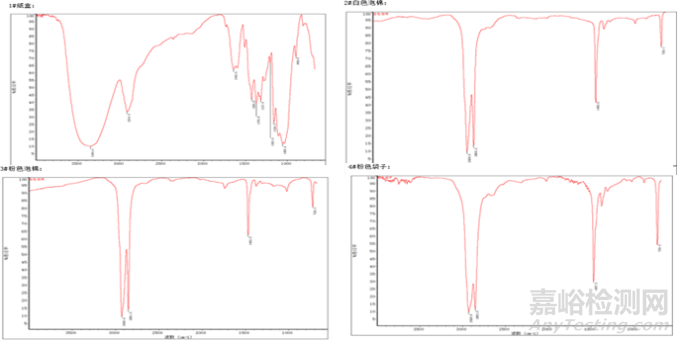

3.4-包材主成分分析(FTIR)

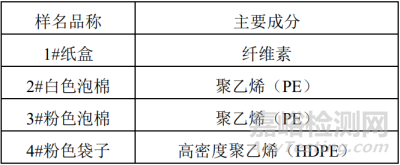

對幾種包材進行主成分分析，其成分見下表所示；
其它輔助成分無法用FTIR分析。
4、分析討論
1. 不良產品表面為明顯異物，且成分主要為有機物；
2. 異物不良與包裝材料有關聯；
3. 異物可擦拭但不能完全去除，可能已腐蝕產品表面（產品表面未陽極，故不耐酸堿等）；
4. 異物中發現環硅氧烷結構物質，該物質在包材中同樣發現，且粉紅色發泡PE膜較明顯；
5、結論
產品為Al材，表面不耐酸堿及其它溶劑，在包裹發泡PE膜或是裝箱泡棉袋的密封空間中進行溫濕度試驗，因為這些PE發泡產品在配方中會加入一些有機物質（潤滑劑、增塑劑、發泡劑、染色劑等），這類物質不能承受高溫，在高溫下?lián)]發或析出粘附在產品表面，造成產品表面污染或者腐蝕。
6、改善建議
建議改善包材選材和設計。
