車載零部件EMC整改案例出租車計價器系統

嘉峪檢測網 2023-10-17 08:33

一、案例背景

問題輸入	①一輛安裝某公司計價器系統的電動出租車在下電停車再次上電時，車輛儀表提示“網絡通訊故障”、“充電禁止請檢查智能終端”等字樣； ②未安裝計價器系統的出租車，從未出現過上述故障提示；
現場排查	該計價器系統主要包括終端主機、計價器等其通訊方式及供電方式如下： ①通訊方式采用CAN網絡與車載TBOX和網關通訊； ②供電方式車載12V蓄電池分別給終端主機和計價器供電，同時終端主機通過低壓線束給中控屏供電；
序號	名稱
1	中控屏
2	終端主機
3	計價器

二、數據分析

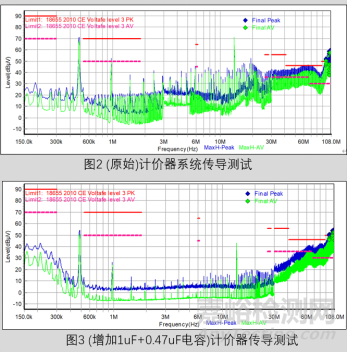

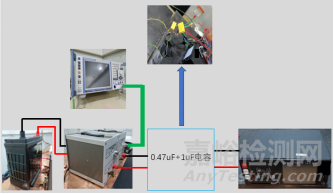

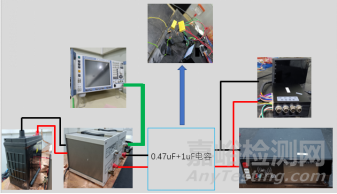

通過專業設備并按照GB/T 18655-2010規定的測試標準對該計價器系統進行EMC測試，測試結果如右圖所示；

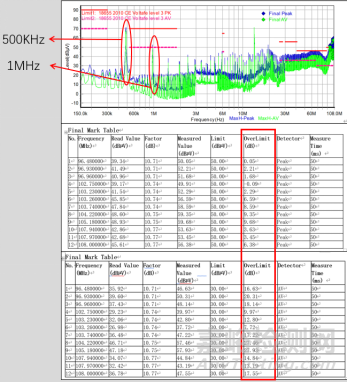

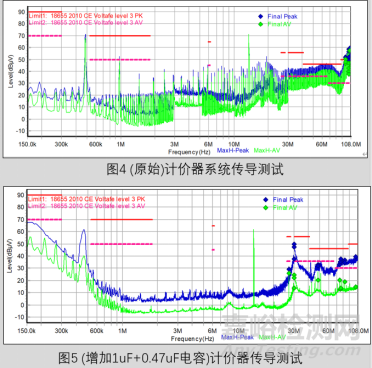

通過測試結果可以發現，該系統的整體電磁噪聲較差，分別在1M左右以及30M~108M之間嚴重超標。如右圖紅方框內截取部分

超標頻點；在150K~108M的頻率范圍內，可明顯看到500K左右的頻點已

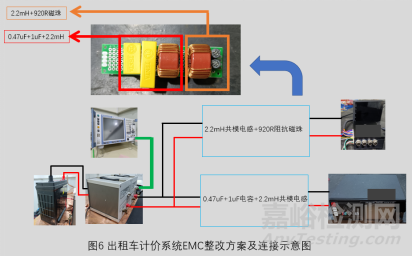

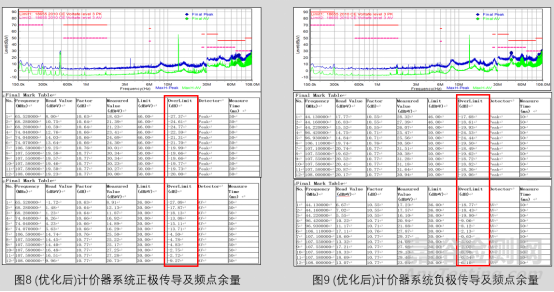

達70dB；雖然該頻點未在GB/T 18655-2010所規定的頻點范圍內，但由于其較大的電磁噪聲可通過倍頻的方式影響其它的頻點。通過測試結果可看到從150K~108M頻段范圍內，其電磁噪聲的趨勢與500K左右的噪聲完全相同，并且在1M左右超標的頻點與500K左右頻點的電磁噪聲最為相近。通過分析可以推斷出，500K頻點的噪聲為基頻，后續的噪聲都為其倍頻所產生；因此，降低500K頻點的噪聲至關重要。因為出租車計價器系統并不是一個孤立的部件(主要包括計價器和終端主機)，所以在進行EMC整改優化之前，需要確定150K~108M頻段內，哪些電磁噪聲為計價器產生，哪些電磁噪聲為終端主機產生。
