電池卷芯是一種阿基米德螺線，根據相關理論，卷芯的半徑 r 和總的旋轉角度?關系可由下式計算：
當卷芯內核卷針半徑為r0時，有：
其中，? 是卷繞旋轉總角度，r0 為卷芯內核卷針直徑，螺線參數 a 計算方法為：
t是卷芯中基本組成單元的厚度，對于圓柱形電池，t相當于正極、負極極片的厚度和兩層隔膜的厚度，如圖1所示。
圖1 卷芯中基本組成單元的厚度
根據阿基米德螺線理論，根據下方公式分別計算內核弧線長度和整體的弧線長度，兩者差值為正極長度，有：

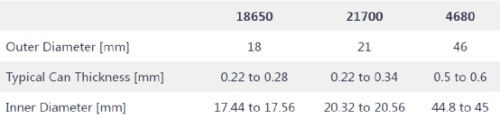

常見的圓柱電池外徑、殼體厚度和殼體內部空間直徑如下表所示。
其中，卷芯內核卷針直徑主要由兩個方面決定：（1）卷芯中間空間能夠?qū)⒌撞繕O耳焊接到電池殼體內部；（2）涂層電極不會開裂的最小彎曲半徑?jīng)Q定。
舉例說明，對于特斯拉采用的21700電池，參數為：
正極極片厚度174μm；
負極極片厚度143μm；
隔膜厚度10μm；
卷芯基本單元厚度t= (174+143+10*2)μm=337μm；
螺線參數 a=t /2π =53.66μm。
卷芯內核卷針直徑為2mm，內核中空部分旋轉弧度 ?= r/a = 1 mm / 53.66 μm = 18.63，對應的圈數為 ?/2π=18.63/(2*3.14)=2.97；
殼體內部空間直徑為20.4mm，考慮到卷芯膨脹空間，卷芯直徑為19.4mm，則包含空心內核的旋轉弧度 ?= r/a = (19.4/2) mm / 53.66 μm = 180.77，對應的圈數為?/2π=180.77/(2*3.14)= 28.77；
則正極實際卷繞圈數為 28.77-2.97=25.8。
根據以下公式
內核中空部分旋轉弧線長 l=9.4mm
包含空心內核的旋轉弧線長 l=874.2mm
則正極實際長度為 874.2 – 9.4 = 864.8mm
理論計算的正極長度與實際測量值 865mm 吻合。
公式比較復雜，進一步進行簡化。
公式中，?一般都比較大，比如21700電池?=180.77，簡化1+?^2≈ ?^2，而且ln(?+√(1+?^2)) ≈ ln(?+?) ≈ ln(2?)，其值為2~3，也忽略不計，則有

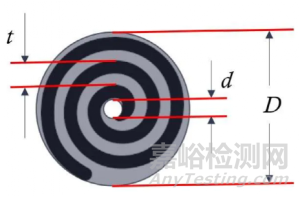

根據以上公式分別計算內核弧線長度和整體的弧線長度，兩者差值約為為長度。因此，如圖2所示，已知卷芯內核直徑d，卷芯外徑D，卷芯中基本組成單元的厚度t正極、負極極片的厚度和兩層隔膜的厚度之和。
圖2 卷芯示意圖
極片長度的估算方法為：
還是以特斯拉采用的21700電池為例，
d=2mm
D=19.4mm
t=337μm
由公式計算極片長度L=867.8 mm
計算值與第一種方法所計算的864.8mm以及實際測量值865mm差別不大。
