夏比沖擊試驗主要用于評價金屬材料的沖擊韌性，具有試驗時間短、試樣加工簡便等優點，廣泛應用于材料的力學性能測試中。沖擊韌性是管道設計時需要考慮的重要指標之一。夏比沖擊試驗測定的參數包括沖擊吸收能量、側膨脹值和剪切斷面率等，沖擊吸收能量是指試樣在一次沖擊力作用下折斷時所吸收的能量，側膨脹值反映了材料抵抗應力斷裂的能力。側膨脹值的測量方法有圖像分析法、游標卡尺法、側膨脹儀測量法等。剪切斷面率是指塑性斷面占試樣斷面總面積的百分比。沖擊吸收能量通常作為考核材料低溫韌性的主要指標，而側向膨脹值也可在一些特殊場合單獨作為韌性指標使用。HG/T 20585—2020 《鋼制低溫壓力容器技術規范》及TSG 21—2016《固定式壓力容器安全技術監察規程》新增了對抗拉強度大于630MPa的高強鋼側膨脹值的要求。
夏比沖擊試驗可以用來確定材料的韌-脆轉變溫度，該溫度決定了材料的低溫性能，是衡量材料韌-脆性轉變傾向的重要指標，一般將沖擊吸收能量低至正常值的50%~60%時的溫度作為材料的韌-脆轉變溫度，或?qū)⒃嚇永w維狀斷口面積占斷口總面積50%的溫度作為韌-脆轉變溫度。
研究人員以不同管線鋼為研究對象，比較了圖像分析法、游標卡尺法、側膨脹儀法測量側膨脹值結果的差異，并對X80鋼實心焊絲自動焊環焊縫中心進行不同溫度的夏比沖擊試驗，分析了采用沖擊吸收能量、剪切斷面率、側膨脹值測定韌-脆轉變溫度的一致性，并得到了環焊縫韌-脆轉變溫度對應的側膨脹值。
1、 試驗過程及方法
1.1 測量側膨脹值的方法

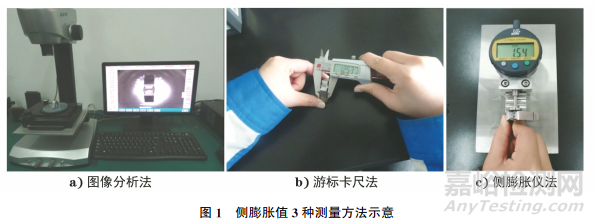

對X52M、X80M、X80HD鋼進行不同溫度(-100，-80，-60，-40，-20，0，20℃)的夏比沖擊試驗，沖擊試樣尺寸為10mm×10mm×55mm(長度×寬度×高度)。試驗完成后，分別使用圖像分析法、游標卡尺法、側膨脹儀法測量試樣的側膨脹值(見圖1)。
按照CNAS-GL02《能力驗證結果的統計處理和能力評價指南》和JJF1033—2016《計量標準考核規范》，對3種測量方法的準確度En進行計算，計算方法如式(1)所示。
1.2 管線鋼韌-脆轉變溫度測定方式
分別對X52M、X80M、X80HD鋼進行不同溫度的夏比沖擊試驗，并繪制沖擊吸收能量、側膨脹值與溫度的關系曲線。管線鋼組織的均勻性好，斷口解理區域與剪切區域的區分較明顯。因此，首先用50%剪切斷面率測定不同管線鋼的韌-脆轉變溫度，然后分別采用沖擊吸收能量、側膨脹值分別測定管線鋼的韌-脆轉變溫度，并與采用剪切斷面率測定的韌-脆轉變溫度相比較，以驗證采用側膨脹值測定韌-脆轉變溫度的準確性及穩定性。
1.3 環焊縫沖擊試驗
對X80鋼實心焊絲自動焊環焊縫進行不同溫度的夏比沖擊試驗,并繪制沖擊吸收能量、剪切斷面率、側膨脹值與溫度的關系曲線。
焊縫組織極不均勻,斷面上的結晶狀脆性區與纖維狀韌性區不易區分，僅以剪切斷面率測定的溫度作為韌-脆轉變溫度會導致偏差較大。因此，采用沖擊吸收能量、剪切斷面率、側膨脹值3種方法測定韌-脆轉變溫度后，對擬合曲線中的原始數據進行分析，確認韌-脆轉變時對應的側膨脹值是否具有一致性。
2、 試驗結果與分析
2.1 側膨脹值測量方法的對比

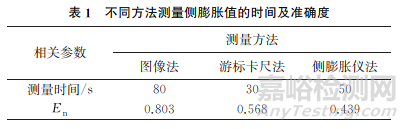

不同方法測量側膨脹值的時間及準確度如表1所示。由表1可知：游標卡尺法測量用時最短，為30s，使用游標卡尺法可顯著提高工作效率，側膨脹值法所用時間為50s，圖像法測量用時最長；3種方法的測量準確度均較好，其中側膨脹值法的測量準確度最高。
綜合考慮測量時間及準確度可知，對于韌性較好的材料，其側膨脹值較大,推薦釆用游標卡尺法，可同時保證效率及準確度；對于韌性較差或韌性不均勻的材料，側膨脹值小于1mm時，為保證測定準確度，推薦采用側膨脹儀法；對于沖擊斷裂后發生扭曲的試樣，可采用側膨脹儀法。
2.2 管線鋼韌-脆轉變溫度測定方式對比

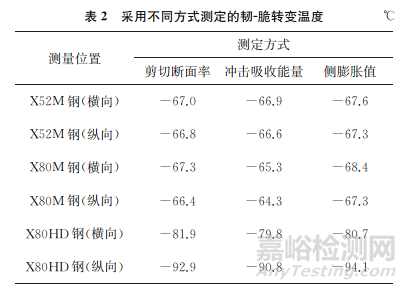

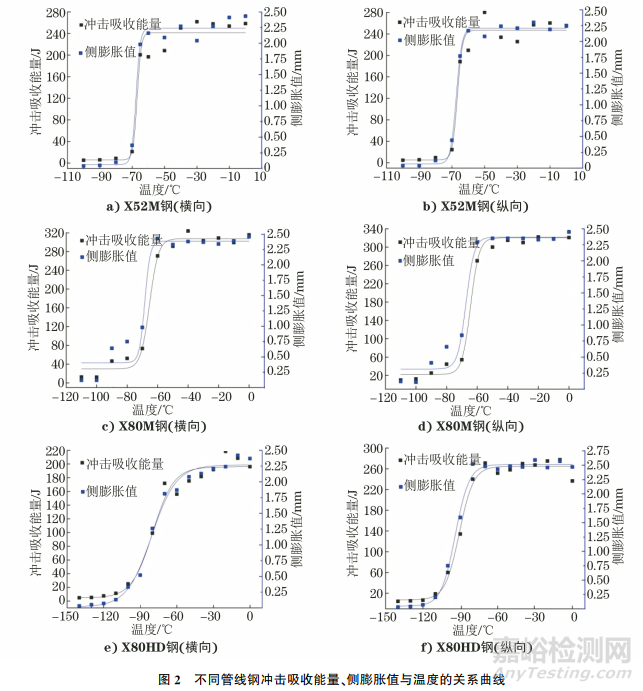

不同管線鋼沖擊吸收能量、側膨脹值與溫度的關系曲線如圖2所示，采用不同方式測定的韌-脆轉變溫度如表2所示。由圖2和表2可知：采用沖擊吸收能量測定的韌-脆轉變溫度與采用剪切斷面率測定的韌-脆轉變溫度差值為-0.2~2.1℃，采用側膨脹值測定的韌-脆轉變溫度與采用剪切斷面率測定的韌-脆轉變溫度差值為±1.2℃。說明采用側膨脹值測定金屬材料的韌-脆轉變溫度的準確性和穩定性較好。
2.3 環焊縫韌-脆轉變溫度測試方法對比

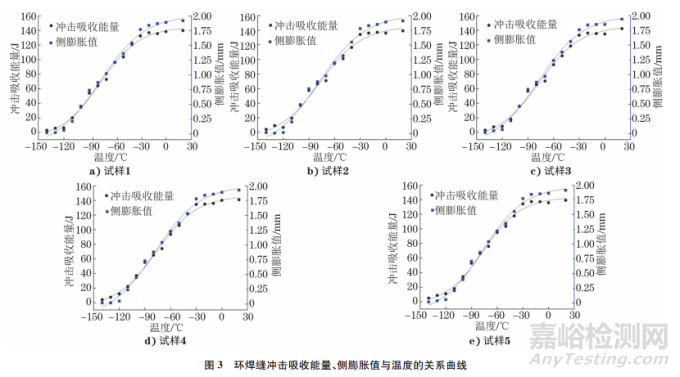

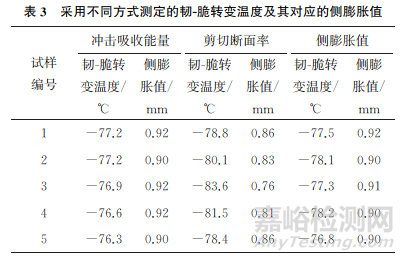

環焊縫沖擊吸收能量、側膨脹值與溫度的關系曲線如圖3所示。采用不同方式測定的韌-脆轉變溫度及其對應的側膨脹值如表3所示。由圖3和表3可知：采用沖擊吸收能量和側膨脹值測定的韌-脆轉變溫度結果一致性較好，采用剪切斷面率測定的韌-脆轉變溫度與前兩種方法得到的結果相差較大；采用沖擊吸收能量和側膨脹值測定的韌-脆轉變溫度對應的側膨脹值具有一致性，環焊縫韌-脆轉變溫度對應的側膨脹值為0.90mm。說明采用側膨脹值確定焊縫中心韌-脆轉變溫度的方法準確度比較高。
3、 結論
(1)對于韌性較差、韌性不均勻的材料及沖擊斷裂后發生扭曲的試樣，宜采用側膨脹儀法測量其側膨脹值。
(2)對于管線鋼，采用側膨脹值測定其韌-脆轉變溫度的準確性和穩定性較好。
(3)對于X80鋼實心焊絲自動焊環焊縫，采用沖擊吸收能量、側膨脹值測定的焊縫中心韌-脆轉變溫度結果一致性較好，環焊縫韌-脆轉變溫度對應的側膨脹值為0.90mm。
