產品工作狀態：
產品工作電壓DC12V.測試USB播放。FM98.1播放。
產品測試問題：
產品測試過程會有重啟，不能回復到原來工作模式。
伴有嘯叫。（只能滿足30mA A等級）

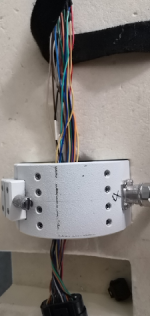

測試標準和等級要求：
200mA B等級，100mA A等級，
60mA A等級，30mA A等級.
整改后滿足客戶要200mA（本次測試達到A等級），100mA A等級，60mA A等級，30mA A等級.
問題分析
大電流干擾是紋波干擾引起機器工作性能降低而出現的各種異常。所以在整改的主要思路就減少紋波干擾而使機器達到標準要求。
整改措施 1PCB接地。2端口濾波
1.PCB接地
因?yàn)镻CB與外殼接地比較少，未能將干擾快速導到外殼，而引起了機器重啟和嘯叫。

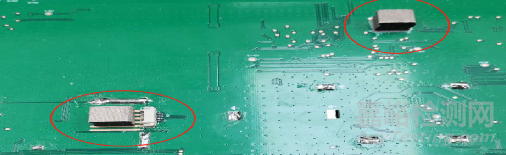

在MCU和收音機芯片加導電泡棉。
2.端口濾波
1）機器USB帶快充功能，USB單獨接外部供電，與端口的B+都是獨立供電。
2）查看PCB發現USB端口和ACC端口都沒有進行有效的濾波電路。
在這兩端口增加對地電容104+102。
我們的目標是以最低的成本解決最麻煩的問題。
本次整改材料
104電容2顆
102電容2顆
導電泡棉2塊（10mm*10mm）
