骨膜是覆蓋在骨表面的一層柔性組織膜，由外層纖維層和內層胚芽層組成，外層纖維層（尤其是在骨干上）具有定向排列的膠原纖維。人們普遍認為，骨膜在生理性骨形成和病理性缺損愈合過程中都是不可或缺的，切除骨膜會嚴重影響骨形成。盡管骨膜具有這些重要功能，但在許多臨床病例中，如嚴重的開放性骨折或骨腫瘤切除術，骨膜的損傷往往不可避免，導致骨膜和骨修復困難，這成為目前臨床上的一大難題。為了解決這一問題，包括手術療法在內的傳統骨膜修復方法需要自體或異體移植物來恢復天然結構和功能；然而，這些方法由于存在可用性有限、供體部位發病率高和免疫排斥等并發癥而受到很大限制。因此，具有理想特性（包括適合細胞粘附和增殖、可模擬膠原纖維的定向表面納米形貌以及易于粘附到骨表面）的工程生物材料在骨膜修復方面大有可為?；诮M織工程學的優勢，近年來已開發出許多工程骨膜材料，并取得了良好的效果。遺憾的是，大多數研究忽略了天然骨膜中定向排列的膠原纖維，而定向表面納米形貌的獲得過去需要使用特定的設備，如定向電紡絲儀或光刻機，這增加了額外的成本和時間消耗。此外，雖然有一些工程骨膜材料具有生物粘附性，但這些材料仍很有限，因?yàn)槿狈σ粋€(gè)完整的修復策略來滿足高效骨膜修復所需的上述三個方面的要求。因此，新型人工骨膜材料仍急需開發。
受自然界骨膜的定向膠原結構啟發，來自南京大學醫學院的Junyi Che和蔣青團隊提出了一種復合人工骨膜，其表面有一層含有碳納米管（CNT）的定向納米層，兩端交聯有粘性聚多巴胺（PDA）水凝膠。只需在水浴中拉伸薄膜，就能快速方便地獲得可模擬骨膜膠原纖維定向排列的定向表面結構。在碳納米管的幫助下，本研究的人工骨膜表現出足夠的機械強度和理想的定向納米拓?fù)浣Y(jié)構表面，這進一步誘導了人骨髓間充質干細胞（hBMSCs）在膜上的定向排列。這些定向的人骨髓間充質干細胞能表達更高水平的成骨基因和蛋白，而由此產生的復合骨膜可通過 PDA 水凝膠在大鼠大規模腓骨缺損模型中穩定固定，最終顯示出良好的骨再生能力。本研究預計，所開發的功能性人工骨膜在治療骨與骨膜復合缺損的生物醫學應用方面具有巨大潛力。相關工作以題為“Artificial Periosteum with Oriented Surface Nanotopography and High Tissue Adherent Property”的文章發表在2023年9月25日的國際著名期刊《ACS Applied Materials & Interfaces》。
1. 創新型研究?jī)?nèi)容
受生物材料滿足骨膜修復過程前提條件的理想特性的啟發，本研究提出了一種具有定向表面納米形貌和強骨粘附性的人工骨膜，如圖 1 所示。利用反蛋白石拉伸聚乳酸（PLA）膜后生成定向橢圓結構。此外，碳納米管（CNTs）是一種常用的生物材料，可作為細胞外基質纖維蛋白的生物仿真模擬物，本研究將其涂覆在膜的表面。CNTs的高拉伸柔韌性保證了聚合物反乳白膜在拉伸過程中復合膜的完整性，方便快捷地獲得了預期的膠原纖維樣定向排列結構，這進一步誘導了細胞在膜上播種后的排列。這樣，通過普通的實驗設備就能快速方便地制備出模擬骨膜膠原纖維的取向表面納米形貌。為了進一步獲得生物粘附性，本研究在膜的兩端制作了受貽貝啟發的聚多巴胺（PDA）水凝膠，以幫助膜片粘附在病變組織表面。因此，本研究整合了這些功能材料，開發出了一種新型人工骨膜，滿足了整個骨修復過程的所有要求。

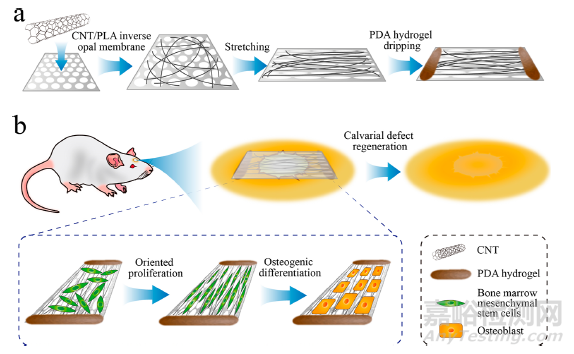

圖1 人工骨膜制備示意圖
為了制備具有一層定向納米層表面的人工骨膜（圖 2a），本研究首先制備了單分散的二氧化硅納米粒子，然后在毛細力和對流作用下自組裝成有序的陣列結構，為反蛋白膜提供了可靠的模板（圖 2b）。然后將溶于三氯甲烷的聚乳酸滴在二氧化硅納米粒子模板表面，自然干燥后形成固體支架（圖 2c）。然后，用氫氟酸去除納米二氧化硅模板，得到具有反蛋白石結構的多孔聚乳酸膜。在掃描電子顯微鏡（SEM）下，如圖 2d 所示，可以清晰地觀察到一層周期性多孔結構。為了制備取向表面納米層狀結構，在水浴條件下拉伸聚乳酸反乳白膜，得到不同拉伸時間的膜。拉伸比例越大，膜上的孔隙就越細長（圖 2e,f）。據報道，碳納米管具有優異的導電性和較高的機械性能；此外，碳納米管的桿狀形狀和納米級尺寸使其能夠作為細胞外基質纖維蛋白的生物仿生模擬物。因此，本研究在聚乳酸反乳白膜表面引入了 CNTs，以增強骨膜材料的性能。將 CNTs 溶液均勻滴在膜表面并干燥，即可在膜上涂覆 CNTs。最常用的 CNT 定向排列方法是電弧放電和化學氣相沉積。然而，這兩種方法都需要使用專門的儀器。本研究發現了一種無需特殊設備就能方便快捷地構建定向表面納米層的方法。在水浴條件下對膜進行簡單拉伸后，與未拉伸的膜相比（圖 2g），CNTs 實現了定向排列（圖 2h）。最后，將 PDA 水凝膠交聯到聚乳酸膜的兩端，使復合膜具有粘附性能，如圖 2i 所示，在原位形成了交聯的 PDA 網絡。

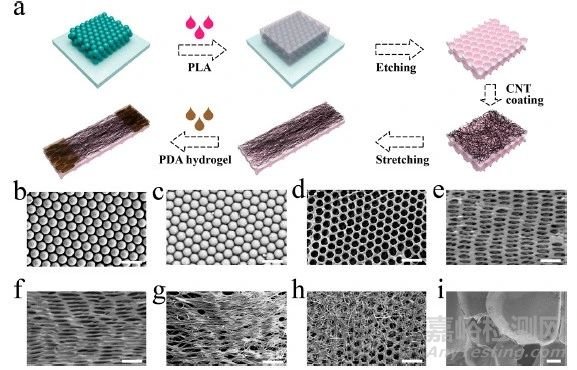

圖2 人工骨膜的結構和表征
為了探索添加碳納米管是否能改善聚乳酸反乳白膜的機械性能，本研究測試了其機械性能。結果表明，涂覆了 CNT 的聚乳酸膜（CNT/6× 組）的楊氏模量高于未涂覆 CNT 的相同拉伸比的聚乳酸膜（6× 組）（圖 3a,b），這表明 CNT 在改善涂覆膜的力學性能方面具有優勢。隨后，本研究在魚明膠中加入多巴胺，并用高碘酸鈉交聯，在 CNT 涂層聚乳酸膜的兩端制備了 PDA 水凝膠（圖 S2 和 S3）。流變特性曲線顯示，PDA 水凝膠具有剪切稀化行為，這表明其在測量的剪切速率范圍內具有穩定的流變特性。此外，PDA 水凝膠的儲存模量（G′）明顯大于損失模量（G″），表明 PDA 水凝膠具有高結構性。為了確定 PDA 水凝膠的粘附能力，本研究將人工骨膜固定在支架底部，并將不同重量的人工骨膜粘附在 PDA 水凝膠上。如圖 3c 所示，人工骨膜可承受高達 10 g 的重量。同時， PDA 水凝膠與牛骨的搭接剪切應力高達 0.48 N/cm2。由于 PDA 水凝膠具有很強的粘附性，復合膜在體外應用時能夠牢固地附著在骨組織表面。此外，復合膜還能保持完整，緊貼組織，甚至能經歷彎曲和水浸泡（圖 3d）。這些特性使人工骨膜成為一種堅固的組織補片，適合動態和復雜的生理環境。

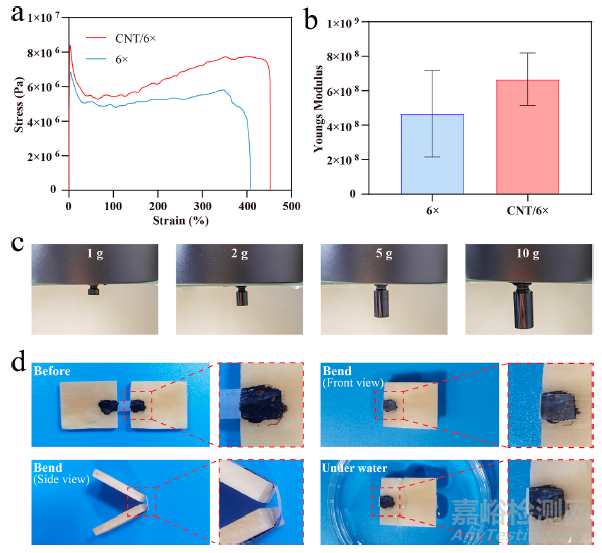

圖3 人工骨膜的機械性能
研究表明，自然界骨骺中幾乎所有的纖維都是縱向取向的，同樣，片狀骨中也存在高度取向和相互連接的骨細胞網絡。因此，本研究成功制備了可模仿天然骨膜中膠原纖維排列的定向納米表面，并進一步分析了定向納米表面對 hBMSCs 生長的影響（圖 4a）。5 天后，將 hBMSCs 固定并用類磷青霉素/DAPI 培養，以顯示其細胞骨架和細胞核。結果（圖 4b）顯示，hBMSC 微絲在未拉伸的反蛋白膜上（1×組）呈不規則排列。相反，拉伸膜上的 hBMSC 沿拉伸的縱向廣泛分布。可以清楚地看出，隨著拉伸率的增加，細胞形態變得更加細長。特別是涂有 CNT 的 6× 拉伸膜上的細胞排列略好于未涂 CNT 的 6× 拉伸膜，這表明排列整齊的 CNT 可進一步增強細胞排列的定向性。對頻率分布和平均取向角的定量分析顯示，隨著拉伸比的增加，hBMSCs 低取向角的頻率分布變高（圖 4c），平均取向角明顯變?。▓D 4d）。此外，CNT/6×組的低取向角頻率分布最高（<20°），平均取向角最小，這表明本研究的功能復合膜能有效誘導細胞定向生長。
圖4 人工骨膜上細胞的分布和方向
眾所周知，表面形態和材料硬度會強烈影響多種細胞的行為。此外，一些研究表明，排列整齊的納米纖維結合機械刺激可引導間充質干細胞分化成成骨細胞。因此，本研究進一步測試了 CNT/6× 膜能否促進 hBMSCs 的成骨分化。第 10 天的 Western blot 結果（圖 5a-d）顯示，6×拉伸組 Col I、RUNX2 和 OPN 的表達明顯高于 3× 拉伸組，均優于未拉伸組。此外，在兩種 6× 拉伸膜中，膜表面涂有 CNT 的組（CNT/6× 組）成骨細胞相關蛋白的表達量稍高。這可能是由于高拉伸比和 CNTs 涂層使膜表面具有更好的定向結構，誘導了細胞排列，從而促進了 hBMSCs 的成骨分化。同時，CNTs 還增強了膜表面的機械強度，在一定程度上進一步促進了 hBMSCs 的分化。免疫熒光染色驗證了 OPN 的表達。如圖 5g 所示，在 6× 組和 CNT/6× 組的細胞中可以觀察到代表 OPN 的綠色熒光信號強度明顯較高，而在拉伸比較低的組中熒光強度要低得多。定量分析顯示，CNT/6×膜的熒光強度約為 1× 膜的 4 倍（圖 5e）。骨組織由平行排列的 Col I 纖維組成，其上沉積有片狀碳酸鹽磷灰石晶體。因此，為了說明誘導成骨分化的能力，本研究在21 天后用茜素紅染色法評估了礦化效果（圖 5f，h）。與未拉伸組或低拉伸比組相比，拉伸 6 倍的膜表面可觀察到更多的鈣結節。此外，已有研究證實 CNT 可增強 hMBSCs 的成骨分化。同樣，在本研究中，與 6× 組相比，CNT/6× 組表現出更密集的鈣結節。這些結果表明，反乳白聚乳酸膜與高伸長后的 CNT 涂層相結合，最有可能促進骨分化。
圖5 人骨髓間充質干細胞體外成骨分化
與之前的研究一樣，為了測試本研究的人工骨膜在體內促進骨再生的能力，本研究通過手術在大鼠體內創建了伴有大面積骨膜損傷的鈣骨缺損模型。腓骨缺損模型中的骨再生是由發生在骨內膜或骨膜下的膜內骨化誘導的。而且，腓骨缺損模型是一種非承重模型，可以消除機械應力對缺損部位再生的影響。因此，本研究選擇腓骨缺損模型來測試工程骨膜材料的特性。為了減少對實驗動物的傷害，根據體外實驗的結果，實驗組只選擇了含有或不含 CNTs 的 6 倍拉伸聚乳酸逆乳白膜和 PDA 水凝膠。大鼠模型建立后，將不同的骨膜植入并覆蓋在骨缺損部位。通過三維重建顯微 CT 分析（圖 6a），可以發現 PDA/CNT/6× 組在第 12 周時新形成骨的面積最大。用 PDA 層處理未拉伸膜（PDA/1× 組）后，幾乎觀察不到新骨形成，這與空白對照組的結果相似。CNT/6× 處理也未能有效再生缺損的腓骨，這可能是因?yàn)闆](méi)有 PDA 水凝膠的膜沒有粘附在缺損部位，從而導致膜移位而失去功效。對新生骨組織的定量測量進一步證實，如圖 6b-d 所示，PDA/CNT/6× 組在骨量/組織體積（BV/TV）、骨小梁厚度（Tb.Th）和骨小梁數目（Tb.N）方面的促進作用最好。血紅素和伊紅（H&E）染色顯示 PDA/CNT/6× 組有大量新再生骨組織（圖 6e）。在 CNT/6× 組中，本研究甚至可以發現膜移位的痕跡，而在復合膜覆蓋的一側則觀察到更多新骨形成。此外，通過 MASSON 染色法還可區分和確定原發性骨組織和不規則新骨組織等片狀骨。同樣，與其他處理組相比，PDA/CNT/6× 處理組產生的新骨量最多（圖 6f）。通過 H&E 染色和酶聯免疫吸附試驗進行的生物安全性檢測顯示，各組的器官（心、脾、肝、肺和腎）無明顯差異（圖 6f），血清腫瘤壞死因子-α（TNF-α）和白細胞介素-1β（IL-1β）無統計學差異，表明 PDA/CNT/6× 對大鼠主要器官無明顯毒性。這些結果證實了 PDA 水凝膠以及 CNTs 涂層和定向表面納米形貌在膜固定、模擬天然骨膜的結構和功能以及促進骨再生方面的重要作用。

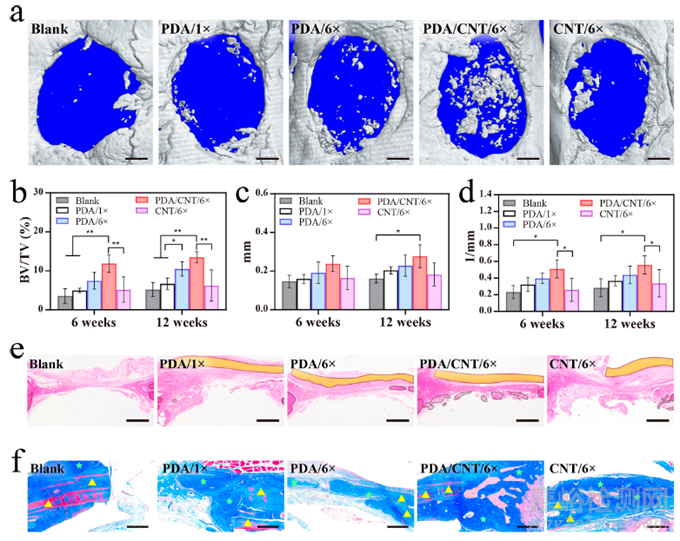

圖6 不同膜促進大鼠顱骨缺損再生的評價
此外，本研究還檢測了第 12 周時新形成骨中成骨相關蛋白的表達。首先，用免疫組化染色法檢測新形成骨的骨膜中成骨細胞分泌氧化氮（OCN）的情況。如圖 7a 所示，空白組中觀察到的 OCN 陽性成骨細胞最少，骨膜顏色最淺，而 PDA/1× 組中 OCN 的表達水平明顯上升。此外，在拉伸膜后，PDA/6× 組和 PDA/CNT/6× 組的 OCN 表達水平顯著增加，而 PDA/CNT/6× 組的骨膜中 OCN 表達水平最高，這是由于膠原樣 CNT 纖維和定向表面納米層的共同作用。有趣的是，CNT/6× 膜缺乏有效的固定作用，因此未覆蓋區域的 OCN 表達與空白組相當，導致骨再生效果不佳。定量結果顯示，PDA/CNT/6×組的 OCN 表達量幾乎是空白組的兩倍（圖 7c）。隨后，本研究還進行了 OPN 免疫熒光染色，其結果與 OCN 免疫組化的趨勢一致（圖 7b，d）。通過這些結果可以發現，PDA/CNT/6×膜通過有效的膜固定和定向表面納米層析，能有效促進骨再生過程中 OCN 和 OPN 的形成。

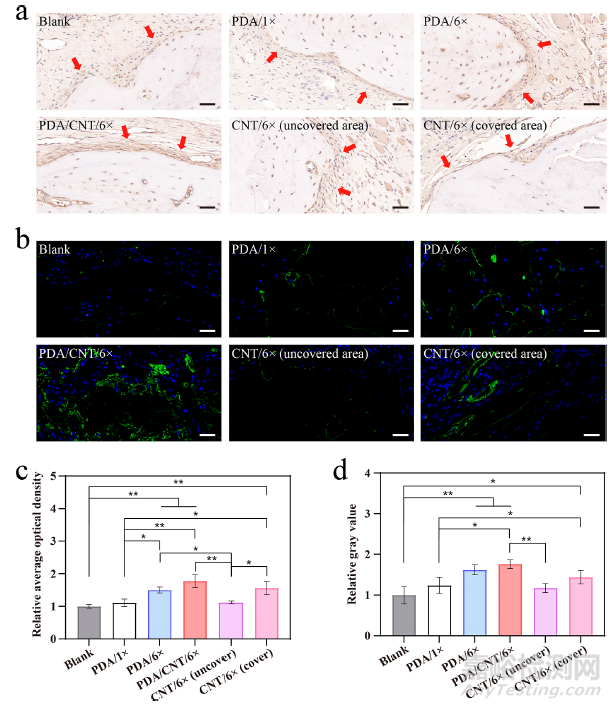

圖7 OCN和OPN在新生骨組織中的表達
2. 總結與展望
本研究提出了一種新型人工骨膜，它可以附著在缺損區域并誘導骨再生。本研究使用具有良好生物相容性的聚乳酸（PLA）構建了一種具有反蛋白石結構的膜。在表面涂覆 CNTs 后，拉伸該膜以獲得具有一定機械強度的定向納米顆粒狀表面，從而誘導細胞定向排列。植入膜表面的 HBMSCs 能沿著納米拓?fù)浣Y(jié)構的方向生長，與隨機排列組相比，其成骨細胞相關蛋白的表達更好。膜的兩端都滴上了受貽貝啟發的 PDA 水凝膠，使膜具有高組織粘附性。最后，本研究的新型骨膜在促進體內骨缺損修復方面表現出了卓越的能力。這項研究為再生醫學應用開發了一種新型人工骨膜，可為臨床修復骨膜缺損提供一種新策略。
文章來源：https://pubs.acs.org/doi/10.1021/acsami.3c07561
