摘 要：根據汽車碰撞過程的動態應變響應和大變形特點，針對汽車用先進高強鋼板材，從斷裂失效機理、影響材料斷裂行為的關鍵因素、斷裂預測模型、基于復雜承載工況下材料的斷裂預測模型建立方法等多方面進行論述?；趹?yīng)力三軸度、洛德角、應變速率及極限斷裂應變于一體的斷裂準則模型，相比于傳統方法可實現對汽車安全件碰撞性能的高精度預測，具有行業推廣應用價值。
關鍵詞：先進高強汽車用鋼；斷裂模型；應力三軸度；洛德角
隨著汽車節能排放法規的日趨嚴格，汽車輕量化已成為產業鏈上下游企業共同面對的一門必修課。研究表明，汽車整車質量每減輕10%，可提高6%～8%的燃油效率；整車質量每減少100 kg，可降低百公里油耗0.3～0.6 L［1-4］。在實施輕量化的過程中，車輛材料用量及密度必然有一定幅度的降低，雖然有利于提升經濟性，客觀上卻不利于保證車身安全性。因此，當前國內外汽車行業更加要求車身輕量化與其安全性開發之間的完美兼容。在輕量化設計和實施的過程中，應將滿足各種碰撞測試法規的技術開發納入其中，成為汽車輕量化開發工作不可分割的一部分。車身的安全性主要由各種安全件給予保證，其安全性可用剛度、強度兩個參量因子予以表征?；谳p量化需求減薄后的車身鈑金件的剛度一般會不可避免地降低，可通過結構優化加以彌補，而零部件強度則是關聯碰撞過程中的抗侵入能力，除依舊和結構相關外，更與零部件用材的強度相關。因此，當前以馬氏體鋼為代表的各種汽車用先進高強鋼已成為所有車型安全件的標配材料，用于車身B 柱、防撞梁等典型安全結構件，以減少零部件質量，并提升零部件的碰撞能力。此外，車身安全件的防護效果也可分為兩個階段，在碰撞導致零部件變形卻依然處于彈性變形階段時，可通過鋼材的高屈服強度保證零部件不發生塑性變形，從而抑制碰撞侵入效應，但是，一旦碰撞沖擊力過大而進入塑性變形階段時，則要求零部件延遲其變形開裂現象的出現，這主要與零部件用鋼的韌性相關。而當前國內外汽車安全件用鋼強度級別不斷提升，這種強度上的提升一般涉及鋼材基體中如馬氏體脆硬組織相含量的提升，以及這些相組織的脆硬性能的加強。因此，強度的提升其實往往伴隨著鋼材韌性的降低，從而導致零部件抗侵入能力的提升，又加劇了零部件碰撞開裂的趨向性，所以鋼材基體的強韌性將顯著影響其安全件的碰撞性能水平，有必要深入研究各類汽車用超高強鋼在動態碰撞中從彈性變形直至開裂全過程中所體現出來的動態響應及其斷裂特征。
當前，研究材料動態斷裂性能的最終目標，是為汽車行業提供高精度的斷裂預測本構模型，應用于各類車型的安全開發及CAE 仿真。各國研究者已經提出了很多不同的斷裂預測模型，并已將它們成功地用于板材變形開裂預測。根據材料損傷演變行為和材料塑性性能之間的相互作用關系的不同，這些斷裂模型又可劃分為耦合型模型（如GTN、CDM 等）和非耦合模型（如MMC、DIEM、Lou-Huh、Gissmo 等）兩類，其中后者涉及的材料參數較少，參數識別過程簡單，更加適用于工業應用［5-6］。當前用于汽車行業發展急需的先進安全仿真開發技術卻面臨幾大共性技術問題，一是模型應貼合碰撞過程中零部件的實時形變狀態變化；二是應采取合理的測試方法及算法，建立貼合沖擊工況的基于動態的斷裂模型，即將動態參量以合理的方式引入到傳統的靜態模型中去；三是零部件畢竟不同于材料，為了真正意義上地貼合零部件的工況，應在建立材級斷裂模型的基礎上考慮材料的各向異性及零部件的制造工藝路徑。此外，針對車身鈑金件，其在生產或碰撞過程中大多處于平面應力狀態，為了更加簡單方便地表征其斷裂行為，有必要按照現有模型體系，構建專屬于平面應力狀態的簡單的、標定方便的、具有推廣價值的斷裂模型。
多年來，國內外諸多研究者對材料的斷裂模型進行了一定研究，但是對于金屬材料的動態響應及斷裂行為的總結尚顯不足，尤其是在金屬材料力學試驗、試驗數據處理、斷裂模型建立及工程應用等方面，缺乏全面、系統的總結。本文根據汽車碰撞過程的動態應變響應和大變形特點，針對汽車用先進高強鋼板材，從斷裂失效機理、影響材料斷裂性能的關鍵因素、斷裂性能預測模型、復雜應力斷裂準則模型的建立方法等方面進行詳細論述，并對該領域未來的發展進行了展望。
1、 先進高強鋼的斷裂行為
零部件碰撞安全防護功能特性的優劣很大程度上取決于其所用材料的力學性能優劣。對于碰撞過程中主要的承載對象車身而言，從安全設計角度出發，基本理念在于講究高強度和高韌性完美的契合，前者在于降低碰撞侵入量，后者在于提升碰撞吸能量，對應車身的不同部位，安全設計的側重點不同。當前，國內外汽車安全設計用鋼的主流是第1 代、第3 代先進高強鋼材。將多種不同力學行為特性的鋼種集成應用于車身上，滿足碰撞過程中整車的綜合防護性能需求已成為車身安全設計開發的用材主流技術路線。因此，從提升安全設計精度目標出發，掌握典型先進高強鋼材料的動態力學性能和斷裂性能，并積累足夠規模的基礎材料數據是很有必要的。此外，在進行車身安全碰撞性能模擬時，也應針對不同鋼種特性，建立相匹配的材料級斷裂準則模型。
當前，具有代表性的汽車用先進高強鋼類別包括馬氏體類鋼（PHS、MS）、DP 鋼、TRIP 鋼、QP鋼、CP 鋼、TWIP 鋼、中錳鋼、貝氏體鋼等。這些種類的鋼各自的組織強化機理均不同，所以在實際形變過程中，基于不同力學性能組成相本身的強塑性、強韌性的差異性，以及不同相之間的應力應變配分效應，導致宏觀形變乃至斷裂行為的差異性。一般情況下，為了保證馬氏體類鋼的韌性，通常使碳元素含量較低（≤0.3%）以促進淬火后形成板條馬氏體，其是以位錯在外部載荷作用下沿滑移面的運動為主要的變形機制。位錯滑移受阻產生應力集中，當應力達到極限強度時將產生微裂紋，進而擴展。裂紋擴展過程中其尖端附近區域受應力場影響，會誘導這些區域內的夾雜等其他基體缺陷間發生交互，從而形成一系列的微裂紋或空洞等缺陷，進一步增大了應力集中。當應力集中達到某一程度后，已形成的微觀裂紋和這些新的缺陷間就容易連成一片，致使裂紋擴展加速并改變裂紋狀態，從而引發裂紋沿板條束界發生轉折。雙相鋼具有較低的屈強比，又具有較高初始加工硬化率，所以在雙相鋼的變形斷裂過程中一般沒有明顯的斷裂破壞征兆，這也是雙相鋼所獨有的斷裂形式［7］。斷裂裂紋在雙相鋼中的沿著馬氏體-鐵素體晶界擴展或穿過馬氏體，馬氏體“島”的分布狀態、尺寸大小、體積分?jǐn)?shù)等均影響其裂紋敏感性，并直接決定雙相鋼的斷裂性能。TRIP 鋼強韌化核心在于殘余奧氏體調控，研究表明［8-10］，鋼中殘余奧氏體的相變順序表現出顯著的選擇性，而其斷裂機制主要為微孔聚集型斷裂。TRIP 鋼在拉伸過程中，殘余奧氏體-馬氏體轉變過程將引發應力松弛，導致斷裂被延遲，體現出較強的斷裂抗性。殘余奧氏體的含量、分布及其穩定性決定了TRIP 鋼的斷裂抗性優劣，分布在鐵素體內部的小尺寸殘余奧氏體比較穩定［11］，有利于提升TRIP 鋼斷裂性能。QP 鋼與TRIP 鋼類似，同樣為殘余奧氏體強化鋼種，但在承載變形過程中n 值隨應變的增加而變化的趨勢與DP 鋼不同，其將隨應變的增加而緩升并一直保持到均勻形變結束，從而延遲斷裂過程的發生。TWIP 鋼基于其變形機械孿晶的形成導致材料出現較大的無縮頸延伸，體現出優異的斷裂抗性。中錳鋼的形變應力應變變化過程仍然受亞穩奧氏體控制，隨不同的退火工藝而有所區別［12］。上述幾類受奧氏體控制的鋼種，從使用角度出發，其材料本身的斷裂特性并不重要，關鍵在于成形及形變后的材料斷裂特性變化。在實際零部件沖壓過程中，幾類鋼種基于“TRIP”效應均會出現高位錯密度的高碳馬氏體組織，其對零部件的斷裂性能將產生顯著影響。綜上所述，不同的鋼材，基于不同的組織強化機理，體現出不同的形變及斷裂行為，具體體現為從形變直至斷裂全過程中的流變曲線形貌特征、脆性/韌性階段性區分特性、斷裂失效模式、動態應變速率敏感性等方面。因此，很難用一、兩種模型實現較高精度地詮釋所有鋼種的斷裂性能，多年來國內外研究者在這方面已開展大量研究，還面向不同的特定鋼種開展特定斷裂模型的研究，提出了大量的模型［13-17］。但是，從工程應用角度來看，必須考慮針對不同鋼材建立模型本身的工作量和難度高低等因素，所以建立統一模型的工作也一直在開展中，不過統一模型如何規避鋼種斷裂行為的差異性干擾，又是個難點。
2、 應力狀態對斷裂的影響
當前，CAD/CAE 技術早已應用于汽車安全開發過程中，利用仿真分析法，不僅能大大降低汽車安全件乃至車身總成實體安全性能檢測的成本，還能顯著縮短開發周期，但仿真精度問題一直是行業共性的關鍵技術問題。尤其是，多年來大多國內車企一直沿用靜、動態單軸拉伸法來獲取車身鋼板材料的力學、斷裂性能數據，以構建用于車身安全件碰撞性能模擬的本構模型，但精度一直不太理想。
在碰撞過程中，汽車安全構件基體處于一種動態變形狀態，通常不同位置具有不同的應力應變狀態，除了單一的拉、剪狀態，更多的是處于更加復雜的復合應力狀態。采用傳統的單軸拉伸法，不足以表征零部件在碰撞過程中不同位置的真實應力狀態［18］，而應力狀態對材料的斷裂失效行為會產生顯著影響。此外，在實際形變過程中材料不同部位的應力狀態還將隨時間不斷變化，所以斷裂其實是在特定的某一時刻，材料或產品局部應變值達到了其對應此刻應力狀態下的極限應變值所產生的必然結果。因此，評價材料或產品的斷裂，應力狀態是個必須考慮的限定條件。
目前，絕大多數汽車用先進高強鋼均屬于延性金屬范疇。國外較早、較系統地研究了應力狀態對不同材料斷裂性能的影響規律和機理。例如，文獻［19］～［26］分別從理論、試驗、模擬等方面進行了研究，并取得了相應有價值的結論，驗證了應力狀態會顯著影響鋼材的斷裂性能。BONORA等［27-28］不僅對某些低合金鋼板進行了缺口試件設計，還對其在不同應力狀態下的斷裂性能進行了測試，證實了鋼板的斷裂模式受其應力狀態的影響非常顯著。DRIEMEIEIR 等［29-30］采用BONORA 等人的方法，對鋁、鈦合金做了相同研究，得出了相同的研究結果。BAO Yingbin等［31-34］揭示了不同應力狀態下材料斷裂模式轉變的微觀損傷演化機制。王國珍等［35］針對16Mn（牌號為Q345B）這種低合金高強度結構鋼，研究了不同缺口尺寸試樣斷裂行為的應變速率敏感性，結果表明，在不同應變速率范圍內，3 種不同結構尺寸的樣品的斷裂模式存在差異。由上述討論可知，樣品結構差異性將導致應力狀態、應變速率敏感性的差異性，對實際汽車零部件的安全性設計提供了指導依據。為提升汽車安全件碰撞性能模擬的精度，貼合實際工況，建立考慮應力狀態表征參量的（動態）模型，已成為當前及未來發展的主流方向。
當前，行業主流的應力狀態參數主要有兩個，即應力三軸度和洛德角。早在20 世紀60 年代，國外研究就指出材料在外部載荷條件下發生斷裂的微觀失效過程與應力狀態之間的密切聯系。隨后通過進一步的研究，國外率先提出了所謂的“應力三軸度（平均應力與等效應力之比）”這一參量，用于表征不同材料在不同應力狀態下的斷裂特性，推動了斷裂這一領域的發展。國內，鄭長卿等［36］最早致力于應力三軸度方面的研究。李余德［37］進一步對其概念和意義進行了詮釋。隨后國內開始針對應力三維度與材料斷裂之間的關系開展研究，并提出一些斷裂準則［38-39］。洛德角這一概念于1926 年由Lode 提出，王仲仁［40］指出了洛德角Mohr 圓所代表的幾何意義，其物理意義在于明確了材料的應變狀態。但是，目前普遍認為在考慮應力狀態參數時，洛德角的物理意義不及應力三軸度。BAO Yingbin 等［41-42］的研究表明，金屬材料斷裂的同時受第2、第3 應力張量不變量的影響，材料的受力狀態可以通過應力三軸度和洛德角參數進行表征，在平面應力狀態下洛德角與應力三軸度存在定量關系，采用應力三軸度即可以表征板材的受力狀態。
當前，許多研究者均對不同材料的斷裂應變與應力三軸度、洛德角之間的關系進行了大量研究［17，43-47］。BAO Yingbin 等［31-34］研究建立了基于應力三軸度、洛德角體系變化的鋁合金斷裂準則模型，并指出材料的斷裂微觀過程機理將隨應力三軸度的強弱發生顯著變化，驗證了將應力三軸度等應力狀態表征參量納入仿真材料本構模型體系中的合理性。鄭長卿［48］最早對50D 和40C 等鋼材進行了研究，嘗試在拉伸、彎曲形變過程中和斷裂模型構建過程中引入了應力三軸度，較好地預測了鋼材的斷裂部位及對應的極限載荷，并較為系統地建立了斷裂微孔演化與應力三軸度間的關系。湯安民等［49］對鑄鐵、LC4-M 和LC12鋁合金、14CrNiMov和40CrNiMo 合金鋼等不同材料及其零部件進行斷裂測評研究，進一步驗證了上述結論。陳剛等［50］通過對45 鋼的研究，進一步指出除了應力三軸度，其余諸如應變速率、溫度等因素也會顯著影響材料的斷裂特性。朱浩等［51-53］分別針對不同牌號鋁材，從不同角度研究了其失效應變與應力三軸度之間的關系。賈東［54］通過模擬手段結合試驗，較為系統地研究了應力三軸度與MB2 鎂合金斷裂特性之間的關系，并建立了較為全面、精準的宏觀斷裂失效預測模型，模型預測精度較高。綜上所述，當前國內外在材料方面已開展了大量應力三軸度與材料斷裂性能之間的對應關系和影響機理方面的基礎性研究工作，取得了大量有價值的科研成果，但是將其應用于汽車工程等領域尚處于起步階段。
先進高強鋼具有安全性和輕量化的優點，是最具工藝性和性價比的汽車用材。未來，隨著先進高強鋼材料的主流強度逐漸進入GPa 級，汽車設計和制造行業將愈發關注其在不同服役工況下的斷裂失效行為和機理。目前，各種工程材料的斷裂性能在不同應力狀態下存在顯著差異已成為行業共識。建立基于應力三軸度的斷裂準則，研究不同鋼種應力三軸度與其斷裂應變的關系，是深入分析各種先進高強鋼材料塑性變形與斷裂失效行為的基礎。一個關鍵性技術問題在于應力球使建立的基于應力三軸度和洛德角的斷裂準則模型涵蓋材料的典型承載應力狀態。然而，材料斷裂研究樣品的結構、尺寸等幾何因素會顯著影響斷裂試驗和模擬的精度，進而影響建立斷裂模型的有效性。因此，深入研究斷裂試樣結構的合理設計，探尋等效斷裂應變轉折點的變化規律，是分析各類汽車用先進高強鋼碰撞斷裂失效特性必不可缺的環節。通過測試及仿真，獲取不同結構（能準確表征典型的應力狀態）的先進高強鋼（板材）的力學和斷裂性能，進而建立斷裂準則，具有重大的工程應用意義。在實際工程應用中，為實現較高的零部件碰撞安全性能仿真精度，三方面的工作至關重要：一是通過試驗結合數值仿真法，研究樣品的“結構-尺寸效應”，從而設計出一系列具有合理結構的樣品，為斷裂準則的建立奠定基礎；二是針對斷裂性能的測試數據，選取合理的數據擬合模型，以提升仿真結果與測試結果之間的契合度；三是面向高精度斷裂準則模型建立需求，選取合理的損傷機制模型，以實現準確的表征碰撞變形過程中零部件不同部位基體的損傷積累過程路徑。此外，零部件出現斷裂本質上是局部基體實際應變達到極限應變值，早年的研究主要以建立應力三軸度與極限應變之間的關系為主，建立“二維”層面的斷裂準則模型，近年來行業發展的趨勢是引入洛德角參量，將“二維”斷裂準則拓展至“三維”層面，實現對具體零部件在具體承載環境中的斷裂信息更加全面的表征，同時也避免了形變過程中因材料應力三軸度的實時變化而帶來的干擾。董俊宏等［55］綜合研究了應力狀態對Q690鋼延性斷裂行為的影響，設計了3 種不同開口尺寸的單軸拉伸平板試件和純剪試件，采用測試結合數值模擬的方法，探索性建立了結合等效極限斷裂應變、應力三軸度和洛德角參數于一體的斷裂準則模型。上述關鍵性技術問題的研究不僅涉及理論層面的突破，同時也得益于工程實踐經驗的積累。目前中國汽車工程研究院股份有限公司（以下簡稱中國汽研）、清華大學蘇州汽車研究院、上海迅仿工程技術有限公司等極少數機構，在汽車輕量化及安全開發領域初步建立了較為完整的技術流程體系，并應用于汽車行業，取得了良好的應用效果。
3、 應變速率對斷裂的影響
據統計，在汽車碰撞過程中，碰撞部位基體處于高速動態形變狀態，不同位置的關鍵零部件，其應變速率介于0～500 s之間［18］。在動態條件下，幾乎所有金屬材料均具有應變速率敏感性，且會體現出與靜態不同的力學行為、性能指標、應力應變對應關系及失效模式。從這個角度出發，建立基于動態應力狀態下的汽車用先進高強鋼板材斷裂準則模型更有意義。
動態條件下評估金屬材料力學性能的關鍵參量在于應變速率敏感性，其將直接影響碰撞過程中材料的性能變化，進而影響零部件的碰撞侵入量、碰撞加速度變化、峰值載荷、碰撞吸能值等一系列安全性指標。不同汽車用先進高強鋼材料的動態力學性能存在差異，一般而言，強度級越高則應變速率敏感性就越低。例如，DP鋼就具有強烈的應變速率敏感性，焦書軍等［56-59］的研究全方位展示了DP鋼、TRIP鋼等相比于其他一般汽車用鋼具有更加優異的沖擊吸能優勢，分析了動態沖擊過程中材料微觀層面的形變和相變等組織演變對宏觀沖擊吸能能力的影響，初步建立了鋼種組織參量與其動態安全性能參量間的定量關系模型。周元鑫等［60］對不同馬氏體含量雙相鋼進行了高速拉伸試驗，系統研究了該鋼種的宏觀強度與基體馬氏體體積分?jǐn)?shù)、應變速率三方面參量之間的定性及定量關系，指出馬氏體含量與材料強度之間呈強相關，與材料的應變速率敏感性強弱之間卻是呈弱相關這一規律。普遍認為TRIP鋼具有比DP鋼更強的動態響應特性，TRIP鋼在準靜態和動態條件下的力學行為、斷裂模式等存在顯著的差異性。LI Zhuang 等［61］的研究表明，采用傳統模型（如Johnson-Cook 模型）來評估該類鋼種的動態力學性能會產生不佳效果，這是由TRIP鋼的多相組織特性導致的。PYCHMINTSEV 等［62］對某Si-Mn系TRIP鋼進行研究后發現，其強度和塑性分別隨應變率的增加而提高和降低，他嘗試通過鋼中殘余奧氏體在高應變率條件下的穩定性予以解釋，指出隨著應變速率的提升，材料絕熱溫升效應增強，抑制了該類鋼的TRIP 相變效應，此時的強穩定性?shī)W氏體保證了塑性，而弱穩定性?shī)W氏體削弱了塑性。何忠平［11］指出上述解釋有悖于關于馬氏體相變的經典理論，認為殘余奧氏體的含量、形態（塊狀和薄膜狀）和分布確實是影響其動態力學性能的關鍵因素，拉伸過程中基體殘余奧氏體的TRIP 效應被形變“區域集中化”效應抑制，是導致塑性低下的根本原因。但是QP 鋼在動態形變條件下依舊會體現出充分的TRIP 效應，進而實現充分的強塑性同步提升，其應變速率敏感性對性能起到正面強化而非負面弱化的作用。TWIP 鋼隨應變速率提升時，奧氏體將基于TWIP效應轉化為孿晶，又因高速率導致變形困難會誘發奧氏體內部多位向?qū)\晶轉變，從而細化了原奧氏體晶粒，促進了形變過程的進行，對塑性起到了提升作用，推遲了斷裂過程［63］。然而，如前所述，對于QP/TRIP/TWIP 鋼而言，實際沖壓后均會生成高碳、高位錯密度板條或?qū)\晶馬氏體，而馬氏體組織對應變速率不敏感，從而影響零部件的碰撞斷裂性能，因此，目前行業內越來越多的研究者針對這類鋼，將研究重點從材料逐漸過渡到預應變處理對其動態力學行為和斷裂特性的影響機理層面。熱成形鋼這類馬氏體基體鋼種具有低甚至負應變速率敏感性，不存在任何形變誘發增塑、增強的機制，預示其在碰撞過程中具有更強的斷裂趨向性。綜上所述，不同類別的汽車用先進高強鋼板因組織差異性，具有不同的應變速率敏感性及動態力學特性，且對不同斷裂準則模型的適應性也不盡相同。未來應致力于建立集應力三軸度、洛德角、應變速率、極限斷裂應變“四維一體”的真正能反映高速動態條件下的鋼材斷裂性能預測模型，使其完全貼合零部件實際服役工況。
此外，針對各種材料動態力學性能的精準檢測技術難度一直高于靜態，所以要深入研究應變速率對各類汽車鋼板動態性能、斷裂性能的影響規律及機理，更加需要先進檢測裝備方法的支撐。金屬動態力學性能涉及的主要載荷有兩種：沖擊載荷和爆炸載荷。由于汽車碰撞一般所需最高瞬時應變速率不會超過500 s-1，所以沖擊載荷條件下材料的動態力學性能是主要研究方向。當前，國內外關于材料動態力學性能的檢測主要有兩類，第一類是傳統沖擊法，其中有沖擊測試法，相應的設備有擺錘沖擊試驗機和落錘沖擊試驗機，前者又分為單擺錘試驗機和雙擺錘試驗機等，主要用于材料的動態沖擊性能試驗。這種普通試驗機可以測得相應的沖擊總功等少量參量。目前，行業一般采用功能較強的示波沖擊試驗機，不僅可以得出沖擊總功還可以區分出沖擊起裂功、擴展功等，便于從更加細微的層面研究材料的沖擊斷裂性能特性。但是，擺錘沖擊的能量往往偏低，尤其對于汽車零部件而言，其能量范圍無法滿足要求，所以當前行業內大多采用落錘試驗機進行各類汽車用高強鋼材料及其典型安全構件的碰撞性能測評。高響應頻率、高剛度（抗慣性力）、合理的傳感器布局（載荷、位移、加速度等）、精度水平、強大的數據智能化處理及輸出功能等是這類裝備的必備要求。采用落錘沖擊試驗機可獲取材料及其零部件的沖擊載荷、位移、碰撞加速度、沖擊能量和時間等不同參量之間的曲線，如果與SEM 斷口分析等材料級微觀表征相結合，還可較為精準且全面地評估試驗對象的沖擊斷裂性能特性。這類試驗方法的優勢是最貼近汽車的實際碰撞過程，通過合理的試驗設計幾乎可以完美展示“真實”的碰撞過程。但是，這類試驗方法的不足之處在于試驗過程中試驗對象的應變速率并非恒定，難以獲取相應的應力-應變關系，進而建立動態本構模型，所以試驗數據本身難以應用于汽車產品的安全仿真分析。第二類是試驗法，主要包括高速拉伸、霍普金森壓桿（Hopkinson）等。這類方法可實現材料從低到高應變速率工況下的動態力學性能測評，試驗過程中的應變速率近似恒定，所以通過試驗可以獲取動態應力-應變數據對，且僅通過后續數據濾波糾錯處理等，即可構建動態本構模型，用于仿真分析。相比之下，霍普金森壓桿對應的應變速率范圍更寬，甚至能實現更高的應變速率（≤10 000 s-1）。但是如前所述，鑒于汽車碰撞應變速率范圍的限制，目前行業內霍普金森壓桿的應用較少，采用更多的是高速拉伸法。當前，高速拉伸材料試驗機的應用已日趨普遍化和標準化，從試樣的設計、設備要求、數據處理方法、本構模型的建立等均有相應的流程。中國汽研率先建立了面向國內汽車行業的材料高速拉伸試驗標準T/CSAE 52—2016《金屬板材在高應變速率下的力學性能測試方法》，并已在行業推廣多年，取得了一定的成效。未來這一領域的發展趨勢是：一方面研發出對應不同應力狀態的高速加載試驗裝備；另一方面是將高速加載試驗機與其他先進測試技術相結合，實現功能強化，滿足未來汽車安全件開發需求。
4、 各向異性對斷裂的影響
對于車身鈑金件，一般均為冷軋板。由于軋制過程的影響，鋼板均具有微觀織構，該織構會導致鋼板具有一定的力學性能各向異性，包括強度、塑性和延性等，這將導致鋼板斷裂性能也具有各向異性。因此，在評估鋼板材料的斷裂性能時，應考慮各向異性這一因素。國內外大批科研機構，針對不同材料，從不同角度對各向異性進行研究，一致得出以下結論：各向異性對材料的斷裂行為將產生顯著影響［64-68］。但是，針對具體的影響機制，國內外也存在不同看法，目前分為兩種［6］：第一種，認為材料的各向異性僅影響材料的本構模型，而對斷裂面表達式無影響；第二種，認為各向異性對材料本構及斷裂面表達式均有影響。前者處理較為簡單，僅需在材料本構中引入各向異性因子即可，不對后續斷裂的預測構成影響，在實際工程中應用較多。后者將材料本構與斷裂合二為一形成整體，一動則全動，增加了技術處理難度，目前應用較少。此外，在實際工程應用過程中還涉及以下關鍵問題：首先，如何將各向異性表征參量因子合理地引入到現有模型中；其次，斷裂理論上均發生在最薄弱的方向上，應系統地研究不同鋼種的各向異性與斷裂行為之間的定性、定量關系，積累數據，從而為工程實踐提供指導依據。不過，在考慮了材料各向異性的前提下，當前國內外大多數針對高強鋼、鋁合金板材斷裂行為的研究都集中在平面應力應變的狀態層面，對于沿厚度方向的斷裂行為的研究往往被忽略了，這主要與沖壓及碰撞過程中板材的承載特性有關。然而，既然嚴格意義上板材依舊是三維體，那么軋制導致的組織“方向性”對板材的各向異性也應有“三維”影響效應，所以厚度方向上的各向異性理論也應被考慮［69-70］，尤其隨著近年來汽車零部件成形技術的發展，國內外研究者也逐漸關注板材在厚度方向上的各向異性斷裂行為。但是，當前車身鈑金件的厚度大多已降至2 mm 甚至1 mm以下，所以在此條件下，建立厚度方向上考慮各向異性的斷裂模型也存在較大難度。筆者認為，針對乘用車領域所用鋼種板料的厚度范圍，為方便分析，可忽略厚度方向上的各向異性，但對商用車用零部件而言，其所用鋼板材料較乘用車零部件的更厚，這種厚度對斷裂更加敏感，在建立模型時應予以考慮。
5、 工藝路徑對斷裂的影響
車身鈑金件不論冷或熱沖壓成形，均會對其所用材質基體組織性能構成進一步影響。真正貼合零部件工況的斷裂模型構建應處于一定制造工藝路徑條件下，而非材料本身。多年的大量研究證實了制造過程對不同材質斷裂性能會構成顯著影響。當前，國內外在此領域的主流研究仍是針對沖壓過程展開的，由于沖壓過程中材料基體處于拉延形變狀態，所以通過對材料施加一定的預拉應變量，以研究這一處理過程前后材料斷裂性能的差異性和內在機理。張宇等［71］對板料進行了不同量的預拉應變處理，然后進行了斷裂性能的對比，結果表明預拉應變通過改變斷裂模型參量值進而影響板材的斷裂行為，其影響程度與預應變量高低之間具有強烈的相關性，微觀機理在于預應變量高低將改變板材在形變過程中的微孔密度高低及其演變過程。肖光春等［72］ 指出預應變通過產生加工硬化（Work hardening），有利于提升強度，但不利于提高韌性，這源于預應變會引起裂紋尖端應力場的增大。FUKUDA 等［73］通過對一系列管線鋼的研究，指出不同形式預應變產生的包申格效應（Bauschinger effect）和加工硬化現象，導致鋼材的屈服強度出現或增或降的變化；導致鋼材的屈強比改變，進而影響其斷裂性能（拉預應變將導致屈服強度增大而提升屈強比，從而降低斷裂韌性）。此外，不同汽車用先進高強鋼對工藝路徑的敏感性不盡相同。對于當前熱點的各類殘余奧氏體強韌化型鋼種而言，預應變通過改變基體中的殘余奧氏體體積分?jǐn)?shù)（即理論層面成形后基體中生成的高脆硬馬氏體的體積分?jǐn)?shù)），從而對沖壓成形后零部件基體的斷裂韌性構成顯著影響。從目前的大多研究結果來看，預應變過程對材料斷裂性能造成的影響以負面影響居多［74-77］，值得高度關注。對于熱沖壓成形鋼而言，合金成分、加熱制度、淬火溫度、淬火壓力等均會影響淬火后零部件基體的馬氏體體積分?jǐn)?shù)、形貌尺寸、碳含量等，進而影響斷裂韌性。與應變速率、各向異性等因素不同，工藝路徑并不影響材料的本構模型及斷裂準則，所以從工程角度，針對工藝路徑對汽車用先進高強鋼斷裂性能的影響研究，應著眼于對系統開展不同類別鋼種與不同制造工藝路徑的關聯性研究，以積累大量的基礎數據，從而為零部件開發提供工藝層面的指導依據。
6、 斷裂準則模型
常應變模型一般是通過單向拉伸試驗的臨界斷裂應變，所謂的等效失效塑性應變是作為理論層面認定材料是否發生斷裂失效的依據，并認為不論材料處于何種應力狀態下，當其等效失效塑性應變達到拉伸試驗獲得的臨界應變值時即失效，如式（1）所示。
式中：εf為等效失效塑性應變。常應變模型作為最早使用的斷裂模型，在汽車碰撞仿真分析中使用最為廣泛，具有簡單、易實現的優點。然而，實際材料及其產品在服役過程中所處的應力狀態是動態的，不同應力狀態對應的材料力學行為不同，最終失效對應的等效失效塑性應變也不同，而常應變模型僅以單軸拉伸試驗結果為基礎進行構建，并不能表征真實的服役環境工況所對應的復雜應力狀態，預測精度顯然是較低的。
從微觀角度來看，材料的韌性斷裂過程是孔洞的形核、長大、聚集過程。這一過程也是一個外部載荷導致材料內部出現損傷并積累最終失效的過程。從損傷角度出發，當前的韌性斷裂模型是基于損傷與材料力學性能之間的關系來界定的，一般分為耦合型和非耦合型兩類。在汽車碰撞分析中，應用較為普遍的模型除了常應變模型外，還有Jonson-Cook 模型［78］、Gissmo 模型［79］和MMC 模型［4］等，作為斷裂判據，這些模型均考慮了應力狀態對材料斷裂性能的影響，行業認可度較高。
6.1 耦合型損傷力學模型
耦合型損傷模型顯示服役過程中外部載荷導致的材料內部損傷會改變材料的強塑性。耦合型斷裂力學模型主要有兩類，一是以GTN 為代表的細觀損傷模型，二是以Lemaitre 為代表的連續介質損傷模型［80］。
6.1.1 細觀損傷力學
細觀損傷力學是以材料內部的各種微尺度缺陷為基點，通過定性、定量研究其各自及相互間的協同演變規律和機理，并基于缺陷的微觀損傷模型構建及體積平均法，進一步建立損傷體積分?jǐn)?shù)與塑性屈服式之間的細觀模型。細觀損傷因材料強塑性差異而不同，針對韌性材料一般以微孔機制為主，而針對脆性材料則以微裂紋機制為主［81］。
GURSON 等［82］假定在某一無邊界限定的基體空間內存在單一規格空穴缺陷，從數學層面推演此類空穴的體積分?jǐn)?shù)、尺寸規格的變化所導致的材料屈服強度變化規律，建立了定量化的理論關系模型［83-84］，從理論層面驗證了空穴這一點缺陷對材料力學性能的微觀損傷機理。不過，這一模型也因其忽略了實際材料承載過程中內部空穴之間的相互作用而存在一定的缺陷。TVERGAARD 等［85-87］在Gurson 模型的基礎上引入了3 個參量表征孔洞之間的相互影響，即q1、q2、q3，并在Gurson 模型中引入了其他參量表征失效發生過程中，材料基體中大量空穴運動聚集形成微孔洞并演化為裂紋這一效應，從而對Gurson 模型做了關鍵性補充。而CHU等［88］又在Gurson 模型基礎上增加了與空穴的形核過程表征參量相關的內容，進一步完善了Gurson模型，這個模型就是細觀損傷力學中最具代表性的模型，即Gurson-Tvergaard-Needleman（GTN）模型，表達式為：
式中：σeq為等效應力；σy為屈服強度；σH為宏觀靜水應力，取靜水壓的3 倍值；q1、q2、q3 為損傷表征參量；f *為基體內空穴的體積分?jǐn)?shù)。當不考慮基體中的空穴時即為傳統的Von Mises 模型。f *的表達形式，如式（3）所示。

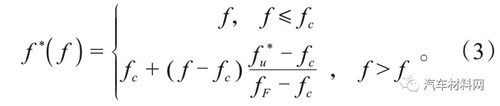

式中：fc、fF 分別為材料在承載過程中基體內大量的空穴開始發生聚集，最終空穴聚集誘發材料斷裂所產生的對應的空穴體積分?jǐn)?shù)值。
近年來，國內外相關研究者對GTN 細觀損傷力學模型不斷完善和修正，大量研究圍繞非均勻性損傷演化和材料孔洞尺寸、形狀效應展開。
PARDOEN 等 ［89］進一步在傳統GTN 模型的基礎上，考慮了承載過程中的應力狀態、加工硬化，以及基體中空穴的形狀、尺寸、間距等參量，建立了更加全面的基于空穴演化機制的材料斷裂模型，具有廣泛的適應性。BENZERGA［90］進一步考慮了空穴在一定尺度材料基體中的三維空間分布狀態，引入了相應的參量，也實現了對GTN 模型的修正，并預測了不同形狀特征的空穴的演化機制及其對材料性能的影響規律，為材料開發過程中對空穴這一類點缺陷的科學調控提供了指導依據。
ZHANG等［91］則是進一步研究了尺寸、形貌特征這些因素對基體中大量的空穴相互間的交互作用的影響規律，建立了基于空穴“群”非均勻性存在特性條件下的細觀損傷模型。李曉紅等［92］則通過類似的研究指出，空穴“群”這種非均勻存在特性將是增大材料損傷（導致q1、q2增加）的不利因素。文潔［93］進一步建立了基于圓柱形和圓球形體胞、考慮了空穴尺寸參量的修正型Gurson 屈服準則模型。此外，還有一些研究者［94-96］ 基于對空穴體積增長率修正參量的GTN 模型，研究了在低剪切工況應力三軸度下，材料基體中空穴的演化規律及其對材料斷裂性能的影響，建立了相應的細觀損傷力學模型，從而將材料微觀組織特性與宏觀斷裂特性有機地結合起來，但是站在工業推廣角度，可操作性卻并不強，尤其是所涉及的相關微觀組織和缺陷參量的獲取困難，所以目前僅用于基礎科研，在汽車行業內未能獲得應用。
6.1.2 連續損傷力學
連續損傷也屬耦合型損傷力學范疇，是一種唯象理論方法，基于連續介質這一設定，利用損傷因子表征材料在外載荷條件下的微觀損傷狀態，與連續介質系統的力學、熱學參量相結合，構建集微觀、宏觀于一體的材料損傷模型，詮釋材料的損傷過程。典型連續損傷模型（如Continuum Damage Mechanics（CDM）模型）［97］采用連續度φn 詮釋材料的損傷程度，并將材料基體中的缺陷狀態演化規律與材料的宏觀力學模型相結合來描述材料的失效過程。CDM模型如式（4）所示。
式中：Ã為加載過程中的每個瞬間，外部載荷實際作用于材料的有效面積值；A0為材料的初始承載面積值（如沿著與加載方向垂直的橫截面積）。
GOLOGANU 等［98］引入損傷因子Dn，進一步完善了CDM 模型，提出更加全面的損傷模型，該模型如式（5）所示。
當Dn=0 時，表示材料處于無損狀態；當Dn=1時，材料發生失效。如果不考慮材料組織、力學性能的各向異性，損傷因子Dn與作用于材料的有效應力
有關，具體如式（6）所示。
式中：
為初始加載時刻作用于材料有效面積上的應力值。
LEMAITRE［99-100］在CDM 模型的基礎上進一步完善，建立了依舊基于材料組織性能各向同性、應變等效性（材料基于
和真實應力作用下的應變具有等效性）的兩大假定條件下，集損傷參量、有效應力于一體的更加全面的損傷模型。
行業發展需研究大量處于高速動態條件下的材料力學行為和斷裂失效機理。此條件下的材料往往具有不同程度的應變速率敏感性，并具有絕熱誘發基體內部溫升進而影響材料性能的特點。這方面的代表模型之一是JC（Johnson-Cook）模型，該模型囊括了應力狀態、應變速率及溫度，用于評價材料的斷裂性能，具體如式（7）所示。
式中：D1、D2、D3、D4、D5為材料參數；
為無量綱塑性應變速率；
為準靜態試驗的應變速率；T* =(T - Tr)(T - Tm)為無量綱溫度，Tr 為室溫，Tm為熔點。JC 模型以線性方式計算損傷積累，損傷因子D的計算式為：
式中：Δεp為材料的應變變化；εf為材料斷裂失效對應的等效應變值，當D=1時，材料完全斷裂。
JC模型考慮了影響材料斷裂性能的諸多因素具有較強的全面性，適用于高速?zèng)_擊大變形這一高應力三軸度條件下對材料斷裂性能的較為精準的預測。不過該模型建立所對應的材料參量較多，構建模型所涉及的檢測工作較為繁重，加之該模型中大量材料參量之間還存在相互影響，這就進一步增加了構建的難度，所以從工程應用角度考慮，這種方法實用性稍顯不足。而這些缺點，往往也是很多耦合性損傷模型的共性問題。
6.2 非耦合型斷裂模型
相比于以GTN 和CDM 為代表的復雜耦合型損傷模型，非耦合型斷裂模型的材料參數較少且參數的測定過程較為簡單，更適用于工業應用。非耦合型斷裂模型的出發點在于認定材料性能和承載過程中載荷對材料造成的損傷之間沒有關系，損傷因子通過對等效應變，即對0→斷裂極限應變進行積分求得。針對損傷因子的獲取，如式（9）所示。
式中：
為斷裂極限應變；
為單位時間內的應變變化值。
囊括了應力、應變、應變率3 個張量參數的函數表達形式。當D=1.0 時發生斷裂失效。利用式（9）可表征任意加載路徑條件下材料的損傷積累及其斷裂面特征，而在比例加載這一特殊情況下可簡化為：
基于上述基本理論法，業界多年來從不同角度提出了多種斷裂模型。OYANE 等［101］將靜水應力參量納入到材料壓縮斷裂性能研究中，建立了相應的斷裂模型，如式（11）所示。
式中：σm為靜水應力；

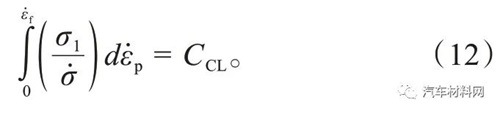

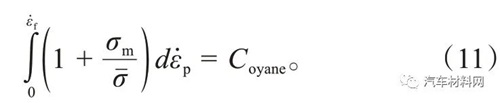

為等效應力；Coyane為材料常數。COCKCROFT 等［102］認為最大拉應力是材料破壞的主要因素，建立了C&L準則模型的表達式為：
式中：σ1為最大主應力。
BROZZO 等［103］考慮了靜水應力的作用，對C&L 準則模型做了修正，建立了修正模型，如式（13）所示。
式中：CB為材料常數。
斷裂韌性準則在金屬成形領域得到了一定的應用，然而上述所有準則都不具有普適性。由于從工程角度來看，應用一種斷裂模型時需要通過仿真等技術手段對斷裂參量進行校核，而如前所述，材料在不同應力狀態（三軸度）條件下的損傷、斷裂特性均不相同，極限斷裂應變值也不相同，所以采用一種斷裂模型去校核其他應力狀態下材料的斷裂性能參量就可能存在較大的誤差。也是基于此，關于開發具有較強普適性的非耦合型韌性斷裂模型正成為行業趨勢，代表性成果如Modified Mohr-Coulomb（MMC）模型，以及LOU Yanshan 等［104-106］提出的DF2012、DF2014和DF2015模型。
LOU Yanshan 等提出的模型是基于孔洞形核、生長和聚合3 種微觀缺陷演化機理的韌性斷裂模型。在形核機制方面，該模型顯示缺陷形核起源于應變變化，所以利用應變作為缺陷形核的表征參量。此外，該模型采用等效應變來描述缺陷的演化過程。該團隊深入研究了各種應力狀態導致的應變變化過程對缺陷的影響規律，驗證了應力狀態對材料承載過程中的缺陷演化會起到不同的作用。例如，材料處于單壓縮狀態下（-1/3η 應力三軸度工況下），載荷對材料內部的缺陷會起到有效的抑制作用。因此，該模型使用1+3η 這一參量來表征承載過程中缺陷的變化。而針對如空穴這類導致材料斷裂失效的最重要缺陷，LOU Yanshan 等認為其更容易易沿材料基體內最大剪切力方向發生聚集，所以在斷裂模型中也采用了基于該機制的無量綱參量表達形式來表征缺陷的聚集效應。LOU Yanshan 等的斷裂準則在線性加載時的表達式為：
利用羅德參數L 和應力三軸度來表示，如式（15）所示。

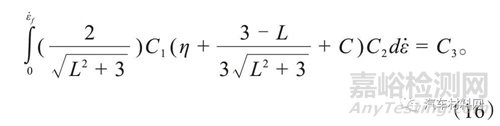

式中：C1、C2 和C3 分別表示最大剪應力和應力三軸度對孔洞形核、長大和聚合的影響參數。當加載路徑為非線性時［105］，采用其積分形式，如式（16）所示。
研究表明，上述斷裂準則在較大的應力三軸度范圍內具有良好的可靠性。但是，由于該韌性斷裂模型只考慮了最大剪應力的作用，僅適用于剪切斷裂性能預測。
美國麻省理工的BAI Yuanli 等［107］根據Mohr-Coulomb 斷裂機理得到MMC （Modified Mohr-Coulomb Model）斷裂模型，如式（17）所示。通過采用應力三軸度和洛德角替換Mohr-Coulomb 模型中的相關參數，設定剪應力和摩擦力的混合應力達到臨界值時斷裂發生。
在MMC 模型斷裂準則中，假設損傷按照線性進行積累，定義的損傷指數D如式（18）所示。
當D=1 時，斷裂發生。同時，MMC 斷裂模型中，在材料發生不穩定性變形如頸縮后，應力按照式（19）進行衰減。
式中：

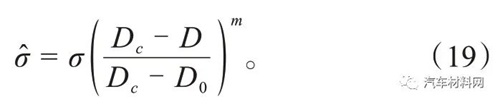

為真應力；Dc為應力降為0 時對應的損傷因子臨界值；D0為不穩定變形時對應的初始損傷因子值。
BAI Yuanli等［107］利用2024-T351鋁合金驗證模型的準確性，結果表明在絕大多數樣品狀態及服役工況條件下，斷裂曲面的試驗數據和仿真預測數據之間具有良好的契合度，所以MMC韌性斷裂準則可以在很廣泛的應力狀態范圍內提供較為可靠的預測結果。但是，MMC模型存在一定的局限性，因?yàn)槠浠A(chǔ)理論是預測巖土脆性斷裂的MC模型，所以難以從韌性斷裂機理的角度去解釋材料的韌性斷裂行為。
GISSMO （Generalized Incremental Stress State Dependent Damage Model）是一種典型的唯象損傷斷裂準則，以非線性損傷累積的方式描述材料從變形到破壞的整個過程，而不追究損傷的物理背景和材料內部的細觀結構變化。GISSMO 斷裂準則來源于Johnson-Cook 模型，該模型囊括了材料在承載過程中從失效源頭萌生到最終失效發生的全過程，相比于其他斷裂模型更加全面，所以采用該模型預測材料的斷裂性能精度往往較高，當前在行業內的認可度也較強，應用較為普遍。此外，GISSMO 中允許任意路徑的裂紋產生，裂紋的產生與否由損傷因子D 決定。當前GISSMO 斷裂準則和MMC 模型匹配使用，在汽車行業已實現應用，應用成效良好，切實起到了提升仿真精度的作用。
式中：n表征損傷程度；Δεp為單位時間內的應變變化量；εf 為材料基于不同承載工況下的斷裂極限等效應變，當D=1時，材料失效。
通過以上分析可知，耦合型和非耦合型韌性斷裂預測模型都得到了發展。原始GTN 模型只在高應力三軸度條件下適用，改進的GTN 模型可用于低應力三軸度下的情況。CDM 模型與GTN 模型相比，減少了需測定的材料參數。但是，耦合型斷裂模型參數之間存在耦合關系，適用性較低。非耦合型斷裂模型在參數測定和適用性方面具有更顯著的優勢，近年來得到廣泛關注，以韓國科技學院LOU Yanshan 的DF2012、DF2014、DF2015 模型和英國麻省理工學院的MMC模型最具代表性。但是，LOU Yanshan 考慮了最大剪應力的作用，僅適用于剪切狀態斷裂模型的情況。MMC 模型難以從韌性斷裂機理的角度解釋材料的韌性斷裂行為，而Gissmo模型則較好地彌補了這方面的缺陷。
如前所述，對于汽車用先進高強鋼而言，根據軋制過程的影響，應該考慮其各向異性對斷裂性能的影響。此外，針對汽車產品碰撞性能的高精度預測的行業需求，建立考慮應變速率的斷裂模型更有工程實踐意義?；谏鲜龇治?，近年來，國內外大量研究者也正致力于如何在現有模型中引入各向異性和應變速率兩大參量因子，進一步提升模型的工程實用價值。
大多現有模型在實際工程應用中將材料考慮為各向同性實體。如何將其轉化為各向異性實體，目前的主要方法有：將現有模型中的關鍵力學參量（如等效應力）轉化為其他考慮了各向異性因素的修正性力學參量。近年來，大量研究者均對此進行了嘗試，并針對不同材料的斷裂性能進行了研究，結果表明，要實現更高的斷裂性能預測精度，必須考慮各向異性這一關鍵因素。在細觀損傷力學模型領域，文獻［6］從更加微觀的層面對各向異性模型的建立及其應用進行了研究，這些研究聚焦于基于形變導致材料基體中的孔洞出現數量、形狀、分布方面的變化，從而導致板材在沿平面和厚度兩個方向上的斷裂性能出現各向異性。嘗試建立基于孔洞特征參量的各向異性表征參量，并納入到諸如Gurson等模型中，實現對各種材料斷裂性能更加精準的預測模擬，取得了一定的成效。此外，在連續損傷模型領域也開展了大量工作，如學術界嘗試將損傷關鍵表征參量的損傷因子從傳統模型的標量形式轉化為張量形式，以提升模型實用性，典型模型為L(zhǎng)emaitre 模型及以此為基礎提出的新的相關修正模型［108］。非耦合型韌性斷裂模型是當前金屬板材斷裂領域的研究熱點之一。針對金屬板材，斷裂性能不僅與應力三軸度、洛德角參量相關，還與加載方向有關。近年來，針對諸如MMC 等典型非耦合型韌性斷裂模型，業界也在嘗試建立考慮各向異性的全新模型。對于考慮各向異性因素的斷裂模型也存在行業流派的差異性，第1 類研究者在構建模型時認為斷裂曲面仍然是各向同性的，與傳統斷裂模型的差異僅在于斷裂計算過程中，基于線性變換的等效塑性應變?cè)隽坎捎玫氖歉飨虍愋詶l件下的數據（代表方法如Hill 48等效塑性應變?cè)隽刻娲璏ises等效塑性應變?cè)隽浚?］。第2 類研究者認為材料斷裂面即為各向異性，在斷裂面表達式中直接引入各向異性參數即可建立全新的模型。相對而言第2 類研究者的操作方法，是直接假設材料的斷裂面同樣具有各向異性特征，應該構建基于各向異性表征參量斷裂曲面才能真正體現材料的真實斷裂性能。但是，相比之下后者的工作量較前者的工作量顯然要大很多，所以當前行業內，前者的方法在實際工程中的應用相對更廣泛。
針對材料應變速率特性的表征，一般采用應變速率敏感性模型，此類模型就層級而言可分為唯象層級及物理層級，當前國內外汽車行業應用較為廣泛的還是唯象層級模型，這得益于該類模型更加實用，易應用于工程化開發中。而物理模型典型如Zerilli-Armstrong、Brown-Anand 等［109-110］相比之下較為復雜，所以更多地適用于理論研究領域。對于應變速率因素的引入，與各向異性因素的引入理念類似，當前行業的主流方法是將Jonson-Cook、Cowper-Symonds、Khan-Huang-Liang 等動態材料本構模型與斷裂準則模型相結合，實現對動態條件下材料斷裂性能的預測。目前，中國汽研基于此種方法已針對數10 種汽車用鋼及鋁合金材料進行了研究。當前高精度動態斷裂預測模型研究的焦點主要在于材料動態本構模型精度的不斷提升。不同的鋼種，由于組織差異性（當前汽車用先進高強鋼開發正向多相、亞穩方向發展，組織復雜程度逐年增加，呈現出多樣化的靜、動態力學性能差異性），在相同動態條件下表現出來的動態力學行為是不同的，且同一種材料在不同應變速率條件下的應變強化行為也是不同的，所以單一套用某種本構模型進行擬合來獲得較高的精度已越來越困難。目前，提升動態模型精度的方法有兩種，第1 種是對現有動態模型中的應變率項進行形式修正或直接采用形式表達式予以替換［111-113］；第2 種是針對不同應變速率范圍，采用精度最高的動態本構模型進行擬合，并以引入1 個權重因子的方式將多個函數進行復合，從而提升精度［114］。隨著汽車用先進高強鋼的類別不斷推陳出新，亟待通過系統測試，以期積累大量汽車用先進高強鋼的動態性能數據，再基于數據分析，提出面向每一類特定鋼種的動態性能本構模型建立流程方法，并集成應用于對各類鋼種斷裂性能的預測中。
7、 高精度損傷斷裂模型建立方法
當前，建立基于復雜應力狀態下的斷裂失效準則模型，實現對各類汽車安全件碰撞性能的高精度預測，正逐漸被國內外汽車行業認可，也正逐漸替代一些傳統的技術手段，并應用于汽車行業。
目前主流的技術流程如下：基于各種性能測試與仿真對標，建立材料級的本構模型（各向同性或異性）和材料級的斷裂準則模型，再將兩種模型結合起來，進行零部件級的安全性能仿真，并通過測試試驗對模型精度進行驗證。
7.1 材料本構模型的建立
7.1.1 本構模型介紹
本構模型泛指應力張量與應變張量之間的關系，其作用主要是將連續介質的變形與內力聯系起來［115］。就金屬板材而言，在LS_DYNA 程序中，以MAT_24和MAT_36應用最為廣泛［116］。
MAT_24_PIECEWISE_LINEAR_PLASTICITY是目前軟件中常見的各向同性材料本構模型，對應von Mises 屈服準則，技術人員需要輸入材料密度、屈服應力、楊氏模量、切線模量或真應力-塑性應變曲線、泊松比。模型中可定義雙線性或任意真應力-塑性應變曲線，通過Cowper-Symonds 方程或Table 形式考慮應變速率的影響，其中Table 形式為輸入材料在不同應變速率條件下真應力-塑性應變曲線，Cowper-Symonds方程如式（21）所示。
式中：
為等效塑性應變值；
為等效塑性應變速率；σy 為對應
的應力值；
為準靜態應力值；C、p均為待擬合的材料參數。
MAT_36（MAT_3_PARAMETER_BARLAT）是軟件中常見的各向異性材料本構模型，其對應3參數Barlat-Lian 屈服準則（代表模型如Barlat1989、Barlat1991、Barlat1994、Barlat1996等，針對各向異性也可選擇行業應用非常廣泛的Hill系列模型；典型模型如Hill1948、Hill1979、Hill1990、Hill1993 等，其中Hill1948 屈服模型對高強鋼的屈服行為描述十分準確，非常適用于高強鋼），技術人員需要輸入材料的密度、屈服應力、楊氏模量、真應力-塑性應變曲線、泊松比、材料樣品沿不同方向的Lankford 值（0º、45º、90º方向）。模型中可定義任意的真應力-塑性應變曲線或Swift、Voce、Gosh、Hocket-Sherby等硬化模型參數，同樣也可通過Cowper-Symonds方程或Table形式考慮應變速率的影響。
7.1.2 數據處理
首先，為準確建立材料的動態本構模型，需進行準靜態及動態力學性能測試試驗，獲得材料在不同應變速率下的力學性能。
通過力學性能試驗測試，獲得材料在不同應變速率下的力F 和變形ΔL，采用式（22）和式（23）計算獲得材料的工程應力和工程應變。
式中：A0為試樣標距段橫截面積；L0為標距初始長度。
各應變速率下的真實應力、真實應變及塑性應變由式（24）～（26）計算得到。
在力學性能測試試驗中，只能獲得頸縮點前的真應力-塑性應變曲線，對于頸縮點后的真應力-塑性應變曲線無法通過試驗直接測試獲得。然而，對于絕大多數材料而言，頸縮點對應的應變值往往較小，無法滿足在仿真中表征材料大變形的需求?；诟鲬?yīng)變速率下獲得的頸縮點前真應力-塑性應變曲線，國內外大量研究者提出了多種硬化模型，典型模型如Ghosh、Hollmon、Ludwik、Voce、Swift、Hockett-Sherby 等。本文基于行業經驗，為滿足精度要求，采用如前所述的“復合-權重”擬合法，即采用Swift、 Hockett-Sherby 和Swift-Hockett-Sherby 硬化模型進行擬合［115］，各硬化模型如式（27）～（29）所示。
式中：K、ε0、n、a、b、c、p 為待擬合系數；α 為權重系數，其值介于0～1之間。通過擬合，獲得各硬化模型參數值，并采用仿真對標來確定各模型的權重系數α。典型靜、動態測試及仿真曲線如圖1所示，可以看出測試與仿真結果吻合度高，驗證了基于多模型“復合-權重”擬合法，有利于提高本構模型精度。

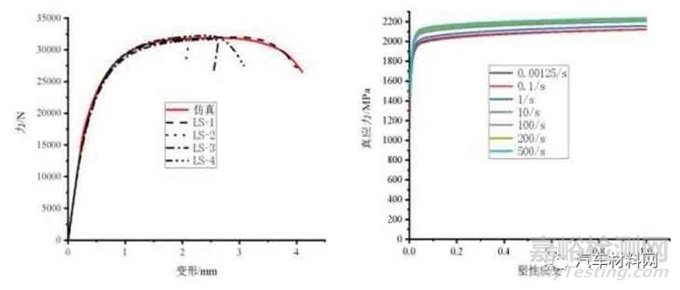

圖1 靜、動態試及仿真曲線

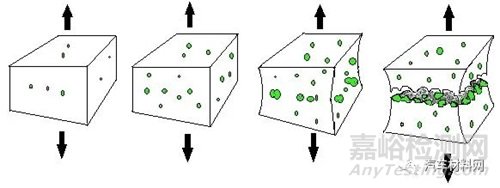

圖2 孔洞的形核、長大、失效及斷裂過程［17］
7.2 材料斷裂模型的建立
7.2.1 斷裂模型介紹
金屬材料韌性斷裂是損傷積累的結果，是由于微觀孔洞在晶界、第2 相粒子與基體的界面等位置形核，所以在應力和塑性應變的驅動下微孔數量、形狀和體積進一步演化，致使微孔洞聚合連接而形成裂紋，這一過程稱為損傷積累和演化［117-119］。如前所述，材料斷裂與應力狀態有關［120］。材料的應力狀態可用應力三軸度η 表征［17］，如式（30）所示。
式中：p為靜水壓力；q為Mises等效應力；I1為第1應力不變量；J2為第2偏應力張量不變量。
對于汽車安全構件用鋼，其服役工況通常不是準靜態應變率條件，需考慮應變率對于斷裂模型的影響。斷裂模型中，直接考慮應變率斷裂效應的斷裂模型較少。Johnson-Cook 斷裂模型里考慮了應變率因子的影響，Gissmo斷裂模型里考慮了應變率對于損傷演化m 值的影響作用。其余斷裂模型中大多采用應變率修正曲線對斷裂模型進行適當?shù)目s放。
7.2.2 試樣設計
材料斷裂模型的開發依賴于斷裂試驗所獲取的相應試驗數據，而斷裂試驗試樣的形狀則極大地影響了試驗所獲數據。一般來說，一個好的斷裂試樣應滿足以下條件。
1）應變盡量集中在測量區，且試驗過程中應力三軸度變化較小。
2）測量區的應力狀態和應變分布比較均勻。
3）避免斷裂發生在邊緣或其他難以表征應力狀態的特殊位置。
4）中間區域沒有離面位移。
5）試件易于加工，沒有殘余應力。
綜上所述，許多研究者進行了多種試樣的設計與驗證。MIYAUCHI［121］設計了一種適用于板材剪切受力狀況的試樣（圖3）。這種式樣具有對稱的切口，可以在兩個區域中實現材料的剪切受力。BAO Yingbin 等［122］提出了一種主要變形區減薄的剪切試樣（圖4），該試樣在斷裂失效時塑性應變集中且斷裂失效不會發生在邊緣處。蘭州理工大學的朱浩［123］設計了蝴蝶型剪切試樣（圖5），通過改變加載孔的位置，可實現多種剪切狀態的改變。清華大學的曾龍［124］設計了多種開口的缺口試樣（圖6）進行仿真及試驗，驗證了不同結構的試樣能代表材料在不同應力狀態下的受力情況。西南交通大學的于思淼等［125］設計了一整套不同應力狀態下的斷裂試樣（圖7），試驗結合仿真開發了相應的損傷斷裂模型。綜上，雖然各國研究者設計了很多斷裂試樣，但大部分研究者的工作都只針對剪切狀態和拉伸狀態，對于壓縮狀態試樣研究較少。同時，由于板材形狀限制，設計一個好的壓縮應力狀態的試樣難度較大。

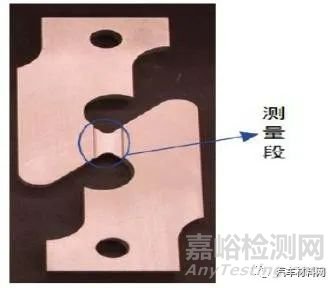

圖3 剪切試樣1#［121］
圖4 剪切試樣2#［122］

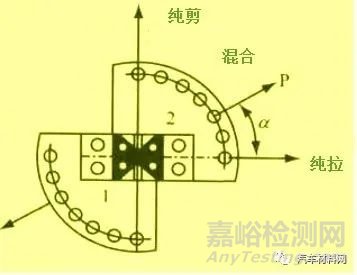

圖5 蝴蝶型剪切試樣［123］

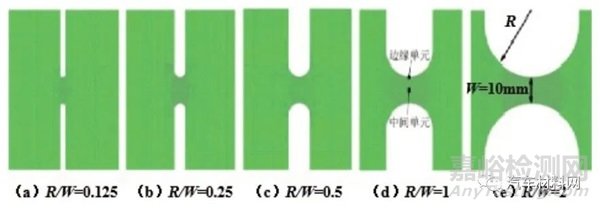

圖6 多種比例缺口試樣［124］

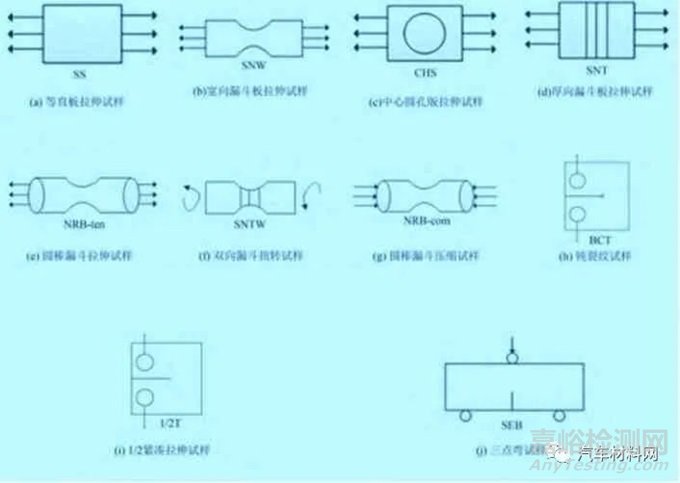

圖7 不同應力狀態下的斷裂試樣［125］
本研究主要采用如圖8 所示的5 種可表征不同應力狀態的斷裂試樣，分別為剪切試樣、中心孔拉伸試樣、R5缺口拉伸試樣、R10缺口拉伸試樣、杯突試樣。原則上設計越多結構的樣品，越能實現對材料應力狀態領域的全覆蓋，越有利于提高斷裂模型精度，但是設計樣品越多，工作量也越大，不利于行業推廣應用。此外，為準確表征材料的應力狀態，除上述5 種應力狀態外，還應涉及壓應力狀態，典型壓應力狀態如單軸壓縮、雙軸壓縮、平面壓縮等。但是，就乘用車車身鈑金件而言，其目前厚度范圍一般為1～2 mm 甚至更低，對其進行壓縮測試難度高，壓縮過程中試樣失穩趨向性強，可操作性差，且實際碰撞工況下，形變部位往往為平面拉應變狀態，所以目前行業一般采用以上述幾種應力狀態下的設計樣品為主。

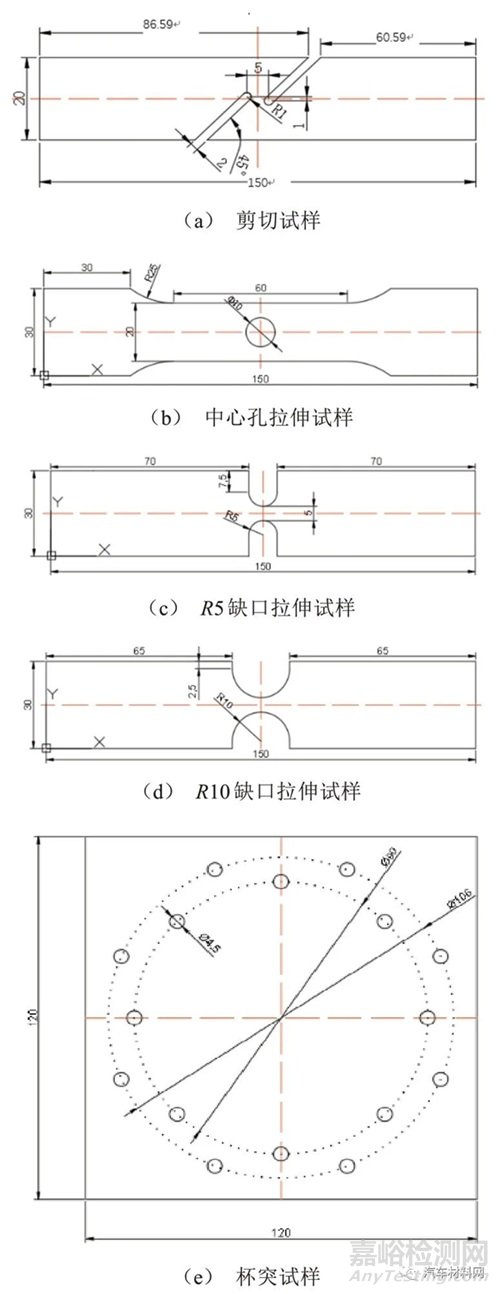

圖8 幾種典型的斷裂試樣
由圖8 可知，雖然上述試樣設計能夠覆蓋大部分應力狀態，但是卻顯著增加了整個斷裂模型建立的工作量。因此，當前國內外研究者也在思考是否能盡量簡化試樣系列，降低工作量，便于在行業內推廣。
近年來，隨著高強鋼在汽車上的應用逐漸增加，三點彎曲法被越來越多地用于評價車用高強鋼的成形和碰撞安全性能［126-132］。一些用于測試和評價高強鋼彎曲性能的標準也逐漸制定出來［133-134］，如ISO 7438：2020 Metallic Materials-Bend Test 和VDA 238-100 Test Specification Draft：Plate Bending Test for Metallic Materials，使用最廣泛的是后者（即極限尖冷彎試驗）。在汽車碰撞過程中，零部件會發生折彎，出現極限尖彎曲變形，其應變狀態為平面拉伸應變。在極限尖冷彎試驗中，板料外表面處于大應變梯度的平面應變拉伸狀態，與沖頭接觸的內表面處于平面應變壓縮狀態；在板料外表面由于應變梯度都較大，材料還沒發生不穩定性頸縮時就已經發生斷裂［135］；裂紋產生后通常在外表面會出現波紋，波紋逐漸擴展，損傷積累到一定程度后導致完全斷裂［136-137］。在高強鋼中，表面存在波紋時，厚度方向常出現剪切帶，斷裂發生在剪切帶處［138］，彎曲性能由板料的局部韌性決定［139］。因此，極限尖冷彎試驗可以很好地表征測試板料在平面應變下的變形行為，進而可用于表征B 柱、防撞梁等典型汽車安全件的平面應變彎曲變形狀態（契合碰撞工況）。
在VDA 238-100 標準中，常以冷彎角作為評價板材極限冷彎性能好壞的參量，其試驗裝置如圖9所示［134］，板料尺寸為60 mm×60 mm，壓頭尖端半徑為0.4 mm，可自由轉動彎曲輥半徑為15 mm，彎曲輥間距為2a+0.5 mm，a 為板厚，板料與彎曲輥間無潤滑，試驗過程輸出壓頭與板料接觸載荷及壓頭下壓位移的曲線，并且假設載荷最大時發生斷裂，進而求得對應的極限尖冷彎角。

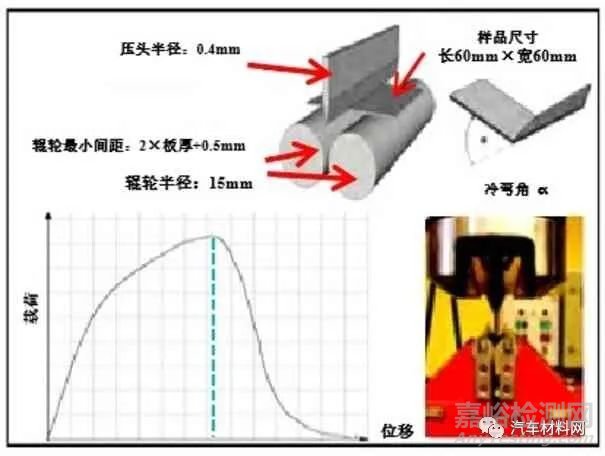

圖9 極限尖冷彎試驗原理（VDA 238-100）［134］
國外研究指出：采用極限尖冷彎法所獲得的測試結果（極限冷彎角）與零部件的碰撞性能之間存在較強的正相關關系。因此，諸如寶馬、奔馳等車企多年來一直將極限冷彎性能測試法作為評價先進高強鋼板材安全性能優劣的一項有效的技術手段。根據此種行業發展情況，中國汽研馬鳴圖教授近年來指出，在極限尖冷彎測試過程中，樣品出現開裂本質上仍是加載部位的實際應變值達到了材料對應的極限斷裂應變值（圖10），鑒于該測試過程中材料的應力狀態與真實碰撞過程相似，如果能將該方法與其他檢測手段相結合，獲取鋼板的極限斷裂應變值，并基于此建立斷裂準則模型，則可大大簡化現有主流斷裂準則模型建立的工作量，無疑具有非常顯著的行業促進意義。目前，國內如中國汽研、同濟大學、東北大學、中信金屬、通用中國科學研究院等機構均在致力于此項研究，相關研究工作涉及測試方法的標準化、極限斷裂應變值的測試手段、極限斷裂應變與板材厚度參量之間的對應關系、基于極限斷裂應變簡單參量的斷裂準則模型建立方式等。

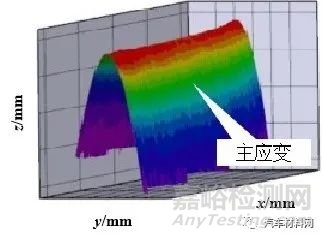

圖10 冷彎過程中樣品不同部位的應變變化［140］
綜上所述，試樣的設計是否合理，直接影響斷裂模型的精度。經過多年探索可知未來的發展方向可能出現兩種情況，一種是講究精度，力求建立完善且最優化的試樣體系，囊括所有應力狀態；另一種是基于零部件碰撞服役工況分析，直接設計與之相匹配的試樣，并以此建立斷裂模型。不過，未來哪種模式會占據主流有待于各自的研究成果在工程實踐中的成效對比，以及誰能真正滿足車企的技術發展需求。
7.2.3 數據處理
在一般材料試驗機及杯突試驗機上進行斷裂性能測試，測得不同應力狀態下試樣的斷裂極限應變。此過程為建立斷裂準則模型的關鍵環節，由于試樣結構的特殊性，采用傳統的引伸計、應變片等接觸測量方式均難以操作，當前國內外行業主流發展趨勢是采用高精度非接觸式應變測量方法和數字散斑相關法（Digital Image Correlation，DIC）。后者近年來在工程領域的應用愈發普遍，是根據相應的光學原理，來實現對各種載荷條件下材料或產品表面局部的細微形變行為，以及進行高精度且無接觸式的測量。
綜上所述，當前針對材料斷裂模型開發的操作流程方法，在國內外行業內尚未形成真正意義上的共識，大量更加精細化的研究還在進行中，試樣的結構及數量的設計、測試方法的精度提升手段、相關模型的進一步完善優化等均亟待更加系統深入地去研究，科學化、標準化是未來這方面的發展目標。
8、 結論及展望
隨著汽車輕量化行業的發展，為滿足減輕質量和安全性保證兩方面的需求，各類先進高強鋼板材在車身上的應用正如火如荼。當前，行業亟待提升各類汽車安全件的安全性能仿真精度，從而縮短零部件產品乃至車身輕量化和安全開發周期，降低開發成本。仿真精度的提升是多方面因素優化的結果。其中，材料斷裂本構模型是最重要的影響因素之一。在汽車碰撞過程中，起決定性作用的是金屬結構安全件，其動態變形行為及斷裂行為表征，是獲得精準仿真結果的必要條件。然而，目前業內對于金屬材料的碰撞力學表征及模型建立仍然缺乏完備的認識。本文根據汽車安全零部件材料在碰撞仿真過程中的變形響應及失效特點，聚焦實際仿真過程中的材料模型建立及應用過程，以汽車用金屬板材為對象，從力學性能及斷裂性能兩方面，對材料性能測試、本構模型表征、斷裂模型建立等進行了說明，綜合、詳細地介紹了金屬材料斷裂模型的建立方法，為汽車碰撞安全性能開發提供了參考。展望未來，在基于安全碰撞性能的高精度零部件仿真技術發展方面，將會在以下5 個方面繼續系統深入地研究相關基礎性和應用性核心技術問題。
1）更加緊密地將汽車安全件的碰撞性能與材料的斷裂性能研究結合起來，首先要經過大量的數據積累，從統計學角度建立二者間的定性、定量關系，為產品開發提供方向性指導。其次要針對當前主流及未來有應用前景的各類先進高強鋼板，系統研究其在不同加載模式下的形變和斷裂物理機制，定制化開發出面向特定鋼種的斷裂準則模型，從而提升基于多鋼種應用的車身碰撞性能仿真精度。此外，當前針對各種板材的斷裂性能研究，汽車行業基本不考慮板材本身的各向異性，因而對精度產生影響，而現行主流仿真軟件基本未考慮此因素，所以亟待系統地研究不同鋼板在考慮各向異性條件下、基于不同應力狀態下的斷裂性能，進而建立模型，并在軟件中通過二次開發實現應用。
2）針對目前行業內逐漸占據主流的基于應力三軸度和洛德角的斷裂準則模型來建立流程，未來應著力將汽車碰撞宏觀力學行為與材料應力狀態表征更加有機地關聯起來。當前的技術流程涉及多結構樣品的斷裂性能測試及仿真分析，典型結構樣品大多還是具有拉、剪、沖孔等應力狀態，從簡單提高精度的角度考慮，如果未來在解決測試問題的同時引入單軸、雙軸、平面壓縮等工況，則會進一步提升仿真精度，但工作量太大，對車企而言，成本及周期依舊是個問題。未來還可考慮嘗試設計一、兩種特定結構樣品，即可全面、真實地表征汽車零部件在碰撞過程中的應力狀態，如果能基于此建立斷裂模型，并應用于零部件的性能仿真過程中，則可在確保高仿真精度條件下，大大減少零部件安全開發的工作量。當前，VDA 238-100標準中所述有關面向汽車用高強鋼安全性能的測評方法，在中國汽車行業內已獲得廣泛應用，2020年由中國汽研牽頭制定發布了對應的在該標準基礎上進一步完善優化的國產化試驗方法標準（T/CSAE 154—2020），未來可探索基于該方法的斷裂應變測試方法，進而提出相應的斷裂準則模型，應是一個頗具潛力的發展方向。
3）應致力于將現行主流的基于靜態測評和仿真得到的斷裂準則模型拓展至動態層面，才能進一步提升仿真精度。當前的斷裂準則模型或未涉及應變速率因子、或已涉及但精度低下，未來可著力在現有模型基礎上嘗試引入基于應變速率敏感性等修正因子，或構建新的考慮應變速率的模型，當然前提是要系統地研究不同的鋼種斷裂模式、應力三軸度與應變速率的對應關系。此外，對材料進行從靜態到動態斷裂性能完整的測評，這雖然可以建立相應的高精度碰撞斷裂模型，但工作量太大，可嘗試提出一種合理、可行的專屬于動態斷裂準則模型建立的應變速率敏感性測試方法，并將其納入到現行斷裂準則模型的建立流程中去，從而達到在提升模型精度條件下不顯著增加工作量的目的，滿足行業推廣需求。
4）在不斷完善現有金屬板材延性斷裂準則模型的基礎上，應盡快建立面向汽車行業的技術標準并在全行業內推廣，通過標準的推行，對現行斷裂準則模型建立流程設計的樣品、流程、過程要求、數據處理、仿真分析等方面予以規范化、統一化，有利于提升各類汽車用先進高強鋼及其他輕量化零部件斷裂性能研究結果的互認互通性，從而加速各類輕量化材料在車身上的應用進程。
5）行業應加強在汽車用先進高強鋼板材斷裂方面的上下游產業鏈的技術合作，將斷裂性能研究融入到先進材料研發、車身安全設計、產品安全性能預報等全流程中，為不斷推進各類先進高強鋼板材在汽車產業領域內的應用，奠定安全性應用基礎。
